MANUAL DE USUARIO Split 614 UHD 2.0 MARMITEK

1 Contenido 27
2 Instrucciones de seguridad 28
3 El producto 29

3.1 Introduccion 29
3.2 Characteristicadel producto 29
3.3 CharacteristicasHDMI 29
3.4 Contenido del embalaje 29

4 Primeros pasos 30

4.1 Consejos para la instalacion 30
4.2 Instalación 30

5 Uso 31

5.1 EDID 31
5.2 EDID Auto o Copy 1 31

6 Información del producto 32

6.1 Especificaciones Tecnicas 32

7Preguntas frecentes (FAQs) 33
8 Notificacion 34

8.1 Declaracion de conformidad 34
8.2 Reciclaje 34
8.3 Derechos de propidad intelectual 34

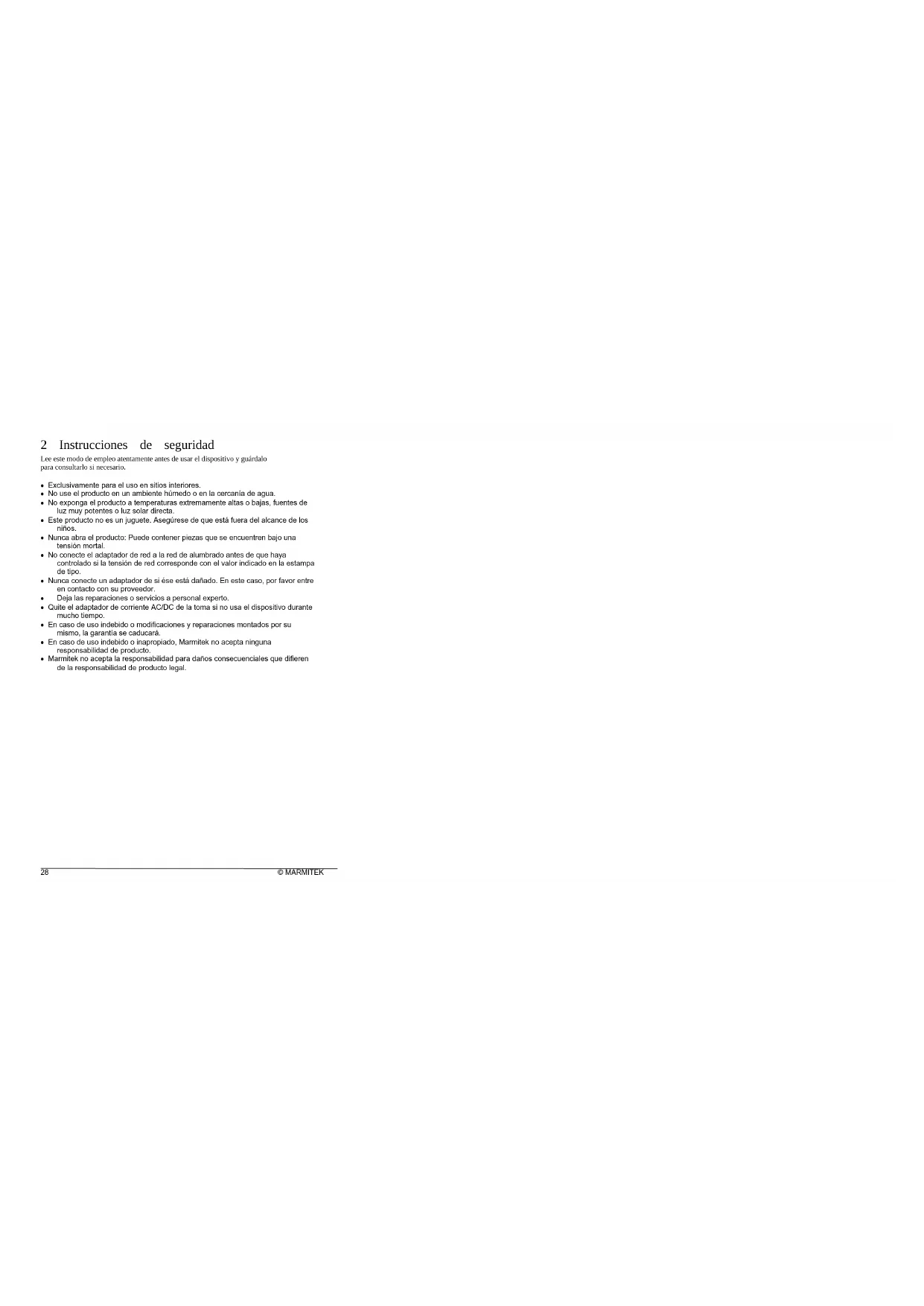

2 Instruetiones de seguidad

Le seu moyen de complen tiennentamente antiques le sour el dispositive y guardado para consultarlo si necessario.

• Exclusivamente para el uso en silios interiores.
• No use el producto en un ambiente humedo o en la cercanía de agua.
• No exponga e produc o atemperatura extremamente atas o bajas, fuienes ca lut may potentes a lut color direto.
• Este produit no es un juguete. Aseguirese de que está fuera del alcance de los tiños.
• Nunca abra el producto: Puede contener piezas que se encuentren bajo una
  No conecte el adaptordo de red a la red de alumbrado antes de queHayas contraldo si la tensiOn de red corresponde con el valor indicado en la estampa de tigo.
• Nunca conoce un adaptorado de si esse esta dafiado. En este caso, por favor entre en contacto con su proveedor.
• Deja las reparaciones o servicios a personal experto.
• Quite el adaptorado de corrente AC/DC de la toma si no usa el dispositivo durante mucho tiempo.
• En caso de uso inebidico o modifications y reparaciones montados por sufaulto, la garantía se cicadrá.
• En caso de uso indebido o inaprojado, Marmitek no acepta ninguna
• Marmitek no accepta la responsabilidad para dañs conseccionales que differen de la responsabilidad de produits legal.

3 El producto

3.1 Introduccion

Felicidades por la compra del Marmitek Split 614 UHD 2.0^TM!

Este splitter HDMI activo connecta 4 pantallas (TV o projector) con una fuente HDMI. En comparación con Splitters HDMI pasivos, el Splitter activo realiza la transmisión sin perdida de senal o encryptación, manteniendo la calidad superior de laImagen. Perfecto para el uso en combinación con extensiones HDMI, por exemple para transmitir la SENAL a另一边 habitación. El Split 614 UHD 2.0^TM es compatible con Ultra HD (4k), Full HD (1080p) y cada formatting de 3D y es apto para cada dispositivo actual y futuro.

Todoos nuestros productos se desarrollan y fabrican según las más altas exigencias de calidad. Por favor lea este manual y sigua las instrucciones para disfrutar de todas las posibilidades que ofrece este producto.

3.2 Caracteristicas del producto

• Disfrutar del contenido Ultra HD másrecente y ver Netflix opeléculas en 4K con Bluray, reproduccidas en 4 tvs o proyectores a la vez sin perdida de contraste y en colores maravillosas.
• No hace falta cambio el cable HDMI para verpelliculas o hacer juegos en otheraGMT.
• Con repetidor y equalizer incorporados para corregir posibles perdidas de senal.
• Elegir laResolution maximal de video de la calidad HDMI con el incomparable comutador EDID.
• Soporta HDCP 2.2 para la reproduccion de contenido 4K Ultra HD protegado

3.3 Characteristicas HDMI

• Velocidad de procedimiento Tmaxa de 18 Gbit/s (gigabit por dato), poder reproducir imagenes HDMI 2.0, Ultra HD 4K en 60 fps (fotogramas por dato).
• Compatible con la resolution Ultra HD 4K60 masnea (3840 x 2160 / 60 Hz), High Dynamic Range (HDR), Deep Color y 4:4:4 color croma.
• Soporte cada formatting de 3D (apro para el empleo con su propio dispositivo de 3D)
• Deep Color 36-bit, (millares de-coloredes en vez de millones, mejor reproduccion dediferencias sultiles de graduation y ratio de contraste mas alto).
• Soporta Dolby Atmos, DTS:X y todos losDEMAs formatos de audio usuales.

3.4 Contenido del embalaje

1 x Spiltter HDMI
1 x Cable HDMI
1 x Adaptador de alimentación
1 x Modo de empeo

4 Primeros pasos

4.1 Consejos para la instalación

• Aapaga todos los dispositivos (TV y fuentes HDMI) antes de conectarlos con el Split 614 UHD 2.0^TM . Si no se pueda apagar, desenchufa el cable de la toma de corriente.
• Usa exclusivamente cables certificados para High Speed HDMI® para recibir una calidad superior deImagen y SOUNDido. Conecta y desconecta los cables HDMI con是多么 cuidado para no dañarlos.
• Tenga cuidado con la connexion de los cables HDMI, se estropean fácilmente.

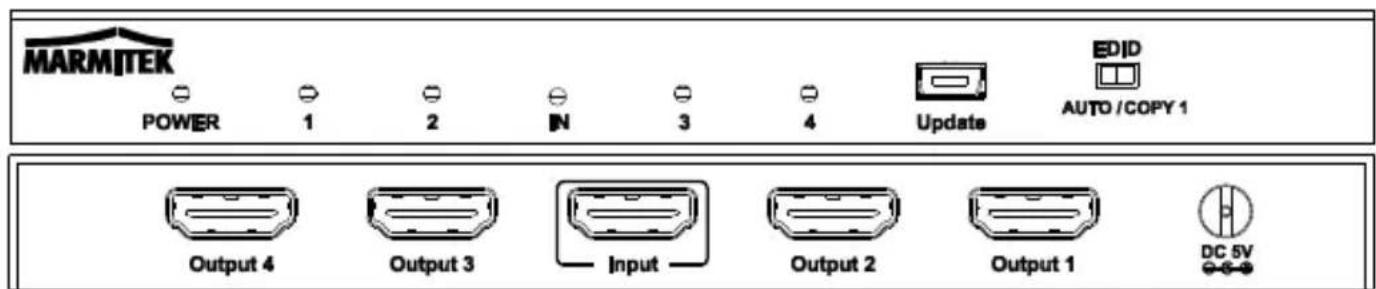

4.2 Instalación

1. Conecta la fuente HDMI (como videoconsola, reproductor bluray o decodificador de TV digital) con el puerto HDMI indicado como "Input" empleando un cable HDMI.
2. Conecta losTelevisores o proyectores con los puertos HDMI indicados como "Output" empleando un cable HDMI.
3. Conecta preferentemente el TV o projector con laResolution más alta (p.e. Ultra HD) con "Output 1" y el TV con unaResolution más baja (p.e. Full HD) con "Output 2".
4. Conecta el adaptor de alimentacion con la entrada "DC 5V" y enchufa en la toma de corriente.

5 Uso

5.1 EDID

EDID significía "Extended Display Identification Data" y se usa para lacomings entre las fuentes HDMI y las pantallas para determinar las resolutions deImagen y los compatibles formatos de audio. La fuente HDMI solicita esta informacion de la
pantalla y determina cuales son la mayor resolution o el mejor forma de audio.
Cuando se emplean varias pantallas (TVs o projectores) se determinan la resolution y
el formatting de audio cuales son compatibles con todas las pantallas connectadas.
Alguna vez thise possible causar problemas, por exemple cuando una de las pantallas o
una de las fuentes connectadas no es compatible con el EDID.

5.2 EDID Auto o Copy 1

Con el botón de EDID pueda selectionar las siguientes unidades.

• AUTO: detecta automatistically la más altaResolution deImagen y el mejor formatting de audio con los que ambas pantallas están compatibles. Imagen y sonido se reproduce en las dos pantallas.
• COPY: detecta solamente la resolution y el formatting de audio de la pantalla que está conectada con "Output 1". De esta manière se evitan problemas con p.e. la reproduccion de 3D o UltraHD (4k).

Consejo: en situaciones estandares siempre hay que usar el ajuste automatico para que laImagen y el sonido se reproducan en todas las pantallas conectadas. Cuando ajusta manualmente, laImagen o el sonido no se reproduce en los pantallas que no son compatibles con el ajuste elevado.

6 Información del producto

6.1 Especificaciones｜tecnicas

Conexiones

Entrada HDMI 1x HDMI (19-pin hembra)

Salida HDM 4x HDMI (19-pin hembra)

Longitud de cable HDMI 15 m como máximo

Video

Resoluciones soportadas 4K (4096x2160)@24/30/50/60Hz,

480i~1080p@50/60Hz, 1080p@120Hz y

3D@1080p/60Hz

Resoluciones PC soportadas QSXGA max. (2560x2048@60Hz)

Estandares HDMI HDMI 2.0b, HDR, CEC, EDID, DVI, todos los

formatos 3D y Deep Color 36-bit

Estandares HDCP HDCP 2.2 y HDCP 1.4

Formatos de color RGB y YCbCr 4:4:4, 4:2:0 o 4:2:2.

Profundidad de color 36-bit. max.

Velocidad de procedimiento 18 Gbit/s max.

Frecuencia de reloj 600 MHz max.

Audio

Formatos de audio HDMI DTS-HD Master Audio, Dolby TrueHD,

Dolby Atmos, DTS:X, Dolby Digital/ AC3,

DTS 5.1 y PCM estéreo.

Carcasa

Dimensiones (A x A x P) 163 x 63 x 17 mm

Peso 268g

Ambiente

Temperatura ambiental +0 hasta +40^ C

Humedad ambiental 20 % hiba 90 %

Alimentación

Adaptador de alimentacion externo 100-240 VAC @50-60 Hz, 5VDC@ 1^a

Las specifications seonianen cuiar sin previo aviso.

7 Preguntas frecentes (FAQs)

No hayImagen y sonido o son de calidad inferior

Cuando no hayImagen despues de haber connectado el Conmutador HDMI o cuando laImagen es de calidad inferior, intenta encontrar la causa connectando cada dispositivo individualmente con la pantalla (TV, monitor o projector). De estaforma se detecta si el problema es causado por las fuentes HDMI, los cables HDMI, el conmutador HDMI o la pantalla.

• Controla si el adaptor de alimentacion está enchufado.
• Emplea exclusivamente cables certificados de High Speed HDMI® para una calidad superior deImagen y sonido.
• No emplea cables HDMI más largos que indica en las specifications de los datos技术和os.
• Controla si ninguno de los cables y/o connectores está dañado.
• Esnecessary que tanto la fuente HDMI como las pantallas son compatibles con el HDMI.
• Controla si las fuentes HDMI y las pantallas son copatibles con la seguridad contra la copia de contentsos HDCP 2.2 (Highbandwidth Digital Content Protection).

El 3D no se reproduce correctamente

• Controla si la fuente HDMI está puesto en modo deREENUCIR el 3D y/o si está puesto en modo automático.
• Tanto la fuente HDMI como la pantalla HD tiene que ser compatibles con los mismos formatos de 3D.
• Controla si la fuente HDMI reproduce el 3D correctamente. Por este objetivo, conectala con la pantalla a traces de un cable HDMI.

Tieneotherwisepreguntas?Visitewww.marmitek.com

8 Notification

8.1 Declaración de conformidad

Marmitek BV declara que este Split 614 UHD 2.0^TM cumple con las exigencias esencias y con las derechos relevantes de la directriz:

Directiva 2004/108/ce del parlamento europeo y del consejo de 15 deDICembre de

2004 relativa a la aproximacion de las legislaciones de los Estados miembrlos en materia de compatibilidad electromagnética

Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a la aproximacion de las legislaciones de los Estados miembrs sobre el material electrico destinado a utiliser con determinados limites de tension

Directiva 2002/95/CE del Parlamento Europeo y del Consejo de 27 de enero de 2003 sobre restricciones a la utilizacion de determinadas sustancias peligrosas en aparatos electricos y electronicos

Reglamento (CE) no 278/2009 de la Comisión de 6 de avril de 2009 por el que se desarrolla la Directa 2005/32/CE del Parlamento Europeo y del Consejo en lo concerniente a los requisitos de diseño ecologico aplicables a la eficiencia media en activo de las fuentes de alimentacion externas y a su consumo de energia electrica durante elFuncionamento en vacio

8.2 Reciclaje

Información medioambiental para clients de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven estesimbolo en el propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos urbanos no seleccionados. Elsimbolo indica que el producto en cuestion debeSeparatede de los

residuos domesticos convencionales con vistas a su eliminacion. Es responsabilidad suya desechar este y cualesquieraothers aparatoselectricosyelectriconosa travésde los+puntodes recogida queponen a su disposicionel gobierno y las autoridades locales.Aldesearachrecicularcorrectamente这些aparatosestaracontribuyendoaactivarposiblesconsequenciasnegativaspara el medio ambiente y la salute delaspersonas.Sideseaobtenerinformacionmasdetallada sobre laeliminacionsegura de su aparato usado,consultaalas autoridades locales,alservicioderecogida y eliminacionderesiduosdusozonaopregunte enla Tiendaondeakuirioel producto.

8.3 Derechos de propiedad intelectual

Marmitek es unamarca registrada de Germatron BV. Split 614 UHD 2.0^TM es unamarca registrada de Marmitek BV. Todos los derechos reservados. En la realizacion de este manual se ha puesto el máximo cuidado para asegurar la exactitud de la informacion que en el aparece. Marmitek no se responsabiliza de los posibles erroses de impresion o copia. Propiedades intelectuales y todos los demas derechos de propiedad al contenido (inclujo pero no limitado a numeros de modelos, software, audio, video, texto yotos) pertenecen a Marmitek BV. Cada uso del contenido, cada distribución, reproduccion, cambio, publicacion y envio sin previo aviso en formaershita por Marmitek es estRICTamente prohibido. Todos los derechos de propiedad intelectual y除外 Rights of proprietidad son aplicables a todas las reproducciones. Los nombres de除外营业额 y produits mentionados en este manual peuvent ser marcas commerciales de sus respectivas营业额. La mencion de produits de cerceras partes tiene unicamente propuestos informativos y no constituya aprobacion ni recomendacion. Marmitek declina toda responsabilidadreferente al uso o el functionamento de这些东西 productos.

Marmitek BV - Apartado de correos 4257 - 5604 EG Eindhoven

Páíses Bajos
