GEBRUIKSAANWIJZING Split 614 UHD 2.0 MARMITEK

GEBRUKSAANWIJZING 4;

1 Table of contents

1 Inhoudsopgave 43
2 Veiligheidsinstructies 44
3Uw product. 45

3.1 Introductie 45
3.2 Voordelen 45
3.3 HDMI eigenschappen 45
3.4 Inhoud van de verpakking 45

4 Aan de slag. 46

4.1 Tips voor installmentie 46
4.2 Installatie 46

5 Gebruik 47

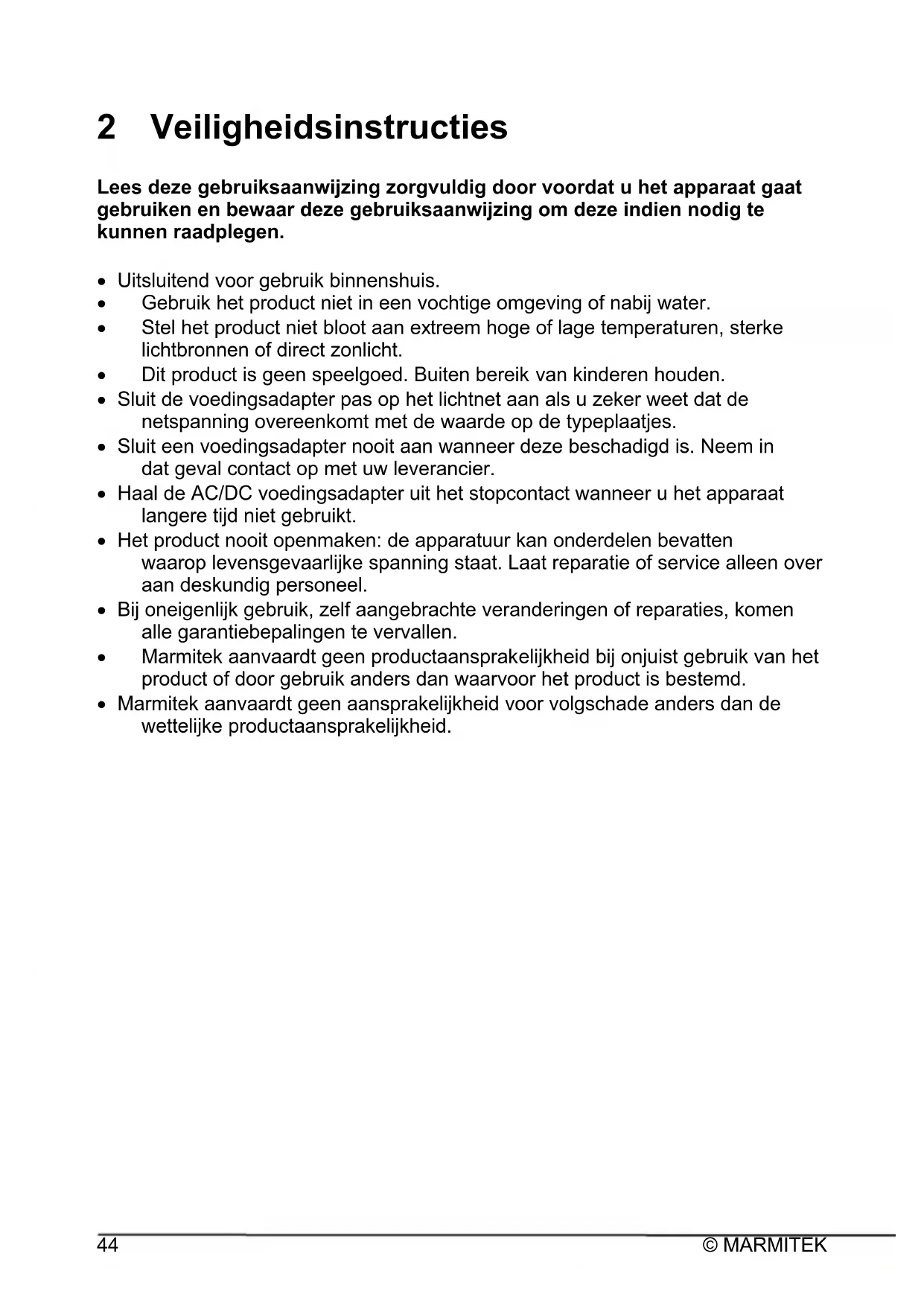

2 Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te kunnen raadplegen.

• Uitsluitend voor gebruik binnenshuis.
• Gebruik het product Niet in een vochtige omgeving of nabij water.
• Stel het product Niet bloot aan extreem hoge of lage temperaturen, sterke Lichtbronnen of direct zonlicht.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Sluit de voedingsadapter pas op het Lichtnet aan als u zeker weet dat de netspanning overeenkomt met de waarde op de typeplaatjes.
• Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
• Haal de AC/DC voedingsadapter uit het stopcontact wonneer u het apparaat langerearendiet gebruikt.
• Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te vervallen.
  Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd.
• Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

3 Uw product

3.1 Introductie

Gefeliciteerd met de aankoop van de Marmitek Split 614 UHD 2.0^TM! Deze actieve HDMI splitter verbindt 4 tv's of projectors met een HDMI bron. In gegenstelling tot passieve HDMI splitters kan dit zonder enig signaal- of encryptieverlies en met behoud van optimale beeldkwaliteit. De Split 614 UHD 2.0^TM ondersteunt Ultra HD (4k), Full HD (1080p) en alle 3D formaten en is daarmee geschikt voor al uw bestaande en toekomstige apparatuur.

Al unsere producten zijn ontwikkeld en gefabricieerd maar de hoogst möglichke kwaliteitseisen. Lees a.u.b. eerst deze handleiding en volg de aanwijzingen zodat u optimal kunst genieten van de möglichkheden van dit product.

3.2 Voordelen

• Geniet van de{nieuwste Ultra HD content en kijk waar Netflix of een Blu-ray film in 4K op 4 tv's of projectors met behoud van ultiem contrast en practigte kleuren.
• Maakt het overbodig om uw HDMI kabel te wisselen als u films wilt bekijken of games wilt spelen op een andere tv of projector.
• Met ingebouwde repeater en equalizer voor het corrigeren van eventueel signalverlies.
• Bepaal indien gewenst zich de maximale video resolutie op de HDMI uitgang met de uniquek EDID schakelaar.
• Ondersteunt HDCP 2.2 voor het afspelen van beveiligde 4K Ultra HD-content.

3.3 HDMI eigenschappen

• Maximale doorvoersnelheid is 18 Gbit/s (gigabit per seconde). Hierdoor kan HDMI 2.0, Ultra HD 4k beelden weergeven in 60 fps (frames per seconde).
• Geschikt voor de{nieuwste Ultra HD 4K60 resolutie (3840× 2160 / 60Hz) High Dynamic Range (HDR), Deep Color en 4:4:4 chroma kleuren.
• Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave van subtiele gradatieverschillen en hogere contrastverhouding)
• Ondersteunt alle 3D formaten (geschickt voor gebruik met uw eigén 3D apparatuur)
• Ondersteunt Dolby Atmos en DTS:X en alle overige gangbare audioformaten.

3.4 Inhoud van de verpakking

A. 1 × HDMI splitter
B. 1 × HDMI kabel
C. 1 x voedingsadapter
D. 1 x gebruiksaanwijzing

4 Aandeslag

4.1 Tips voor installmentie

• Schakel alle apparatuur (tv en HDMI bronnen) eerst uit voordat u deze aansluit op de Split 614 UHD 2.0^TM . Indien dieser nicht uitgeschakeld können worden verwijdener dan de stekker uit het stopcontact.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de beste beeld- en geluidskwaliteit.
• Wees voorzichtig黄埔ens het aansluiten van uw HDMI kabels. Deze kannen makkelijk beschadigd raken.

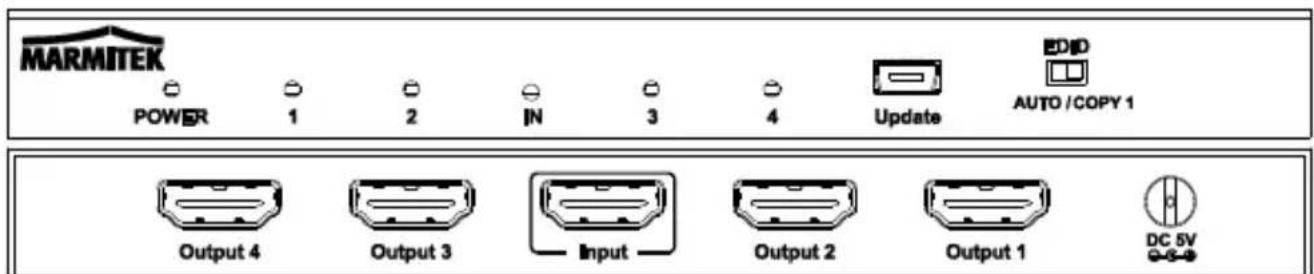

4.2 Installatie

1 Sluit de HDMI bron (zoals spelcomputer, blu-ray speler of digitale tv decoder) met een HDMI kabel aan op de HDMI poort waar bij "Input" staat.
2 Sluit de tv's of projectors met een HDMI kabel aan op de HDMI poorten waar bij staat "Output".
3 Sluit bij voorkeur de tv of projector met de hoogste resolutie (bijvoorbeeld Ultra HD) aan op "Output 1" en met een lagere resolutie (bijvoorbeeld Full HD) aan op "Output 2".
4 Sluit de voedingsadapter aan op de "DC 5V" ingang en streek de stekker in het stopcontact.

5 Gebruik

5.1 EDID

EDID staat voor Extended Display Identification Data en deze worden gebruikt voor communicatieussen HDMI bronnen en tv's of projectors om de ondersteunde beeldresoluties en audio formaten te bepalen. De HDMI bron vraagt aan de tv of projector deze informatatie op en bepaalt de Beste resolutie of audio formaat. Bij gebruik van meerdere tv's of projectors worden bepaald wat de Beste resolutie en audio formaat is die door alle aangesloten tv's worden ondersteund.

In sommige situatuies kan dat problemen veroorzaken, bijvoorbeeld wanner eén van de aangesloten bronnen of tv's EDID nicht goed ondersteunt.

Met behulp van de EDID knop(Int. u de volgende keuze maken.

• AUTO: detecteert automatisch de hoogst möglichke gemeinschappelijk beeldresolutie en audio formaat die door beiden tv's worden ondersteund. Op beiden tv's zal beeld en geluid weergegeven worden.
• COPY 1: detecteert alleen de resolutie en audio formaat van de tv dat aangesloten is op "Output 1". Hiermee voorkomt u problemen met het afspelen van bijvoorbeeld 3D of Ultra HD (4k).

6 Productinformation

6.1 Technische specifications

Aansluitingen

HDMI ingang 1x HDMI (19-pin female)

HDMI uitgang 4x HDMI (19-pin female)

HDMI kabellenge maximaal 15 meter

Video

Ondersteunde resoluties 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz en 3D@1080p/60Hz.

Ondersteunde PC resolutions max. QSXGA (2560x2048@60Hz).

HDMI standaarden HDMI 2.0b, HDR, EDID, DVI, alle 3D formaten

en Deep Color 36-bit.

HDCP standaarden HDCP 2.2 en HDCP 1.4

Kleurformaten RGB en

Kleurdiepte max. 36-bit.

Doorvoersnelheid max.18 Gbit/s.

Klokfrequentie max. 600

YCb

MH

Audio

HDMI audio formaten DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 en PCM stereo.

Behuizing

Omgevingstemperatuur +0 to +40^ C

Luchtvochtigheid 20% tot 90%

Voeding

External voedingsadapter 100-240VAC @50-60Hz, 5VDC @ 1A

Specifications können wijzigen zonder voorafgaande melding hiervan.

7 Veel gestelde vragen (FAQs)

Geen (of slecht) beeld en geluid

Indien u slecht of geen beeld ervaart na het aansluten van de HDMI splitter, probeer dan het probleem te achechterhalen door de apparaten een voor een aan te sluiten op uw tv's of projectors. Op deze manierkest u bepalen of het probleem zich bevindt in de HDMI bronnen, de HDMI kabels, de HDMI splitter of de tv.

• Controller of de voedingsadapter is aangesloten en in het stopcontact zit.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de beste beeld- en geluidskwaliteit.
• Gebruik geen HDMI kabels die langer�zijn dan gespecifieerd in de technische gegevens
• Controller of de HDMI kabels en/ of connectoren nicht beschadigd zijn
• Zowel de HDMI bron als uw tv dient HDMI volledig te ondersteunen
• Controller of uw HDMI bronnen en tv de kopieerbeveiliging HDCP 2.2 (High-bandwidth Digital Content Protection) ondersteunen.

Geen correcte 3D weergave

• Controller of de HDMI bron is ingesteld om 3D waar te gehen en/ of dat deze op automatisch staat.
• Zowel de HDMI bron als uw tv of projector要去 bezelfde 3D formaten ondersteunen.
• Controller of 3D correct wordt weergegeven door de HDMI bron direct op uw tv of projector aan te sluiten met een HDMI kabel.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com

8 Kennisgeving

8.1 Verklaring van Overeenstemming

Bij deze verklaart Marmitek BV, dat deze Split 614 UHD 2.0^TM voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen: Richtlijn 2014/30/EU van het Europees Parlement en de Raad van 26 februar

2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit (herschikking).

Richtlijn 2014/35/EU van het Europees Parlement en de Raad van 26 februar 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen. Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

Verordering (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in Niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen

8.2 Recycling

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, Niet mag worden ingezameld met niedeschieren huishoudelijk afval. Dit symbool geeft aan dat het product apart要去orden ingezameld. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de waarvoord door de landelijkke ofplaatslijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recyclung van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voormeer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebtaangeschäft.

8.3 Auteursrechten

Marmitek is een handelsmerk van Germatron BV. Split 614 UHD 2.0^TM is een handelsmerk van Marmitek BV. Alle rechten voorbehonden.

Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar Niet beperkt tot model nummers, software, audio, video, tekst enoto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de Voorafgaande schriftelijktoestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties.

Andere in deze handleiding genoemde bedrijfs- of productnamen können handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemter informatatie. Dit betekent nicht dat deze producten door Marmitek worden aanbevolen of door Marmitek�ijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid van deze producten.

Marmitek BV - Postbus 4257 - 5604 EG Eindhoven - Nederland
