MANUALE UTENTE Split 614 UHD 2.0 MARMITEK

1 35
2 Precauzioni di sicurezza 36
3 Il prodotto 37

3.1 Introduzione 37
3.2 Vantaggi 37
3.3 CaratteristicaHDMI 37
3.4 Contenuto della confezione 37

4 Per iniziare 38

4.1 Consigli per l'installazione 38
4.2 Installazione 38

5 Uso 39

5.1 EDID 39
5.2 EDID Auto o Copy 1 39

6 Informazioni prodotto 40

6.1 Specificazioni tecniche 40

7 Domande frequenti (FAQ) 41
8 Notifica 42

8.1 Dichiarazione di conformita 42
8.2 Ricicaggio 42
8.3 Diritti d'autore 42

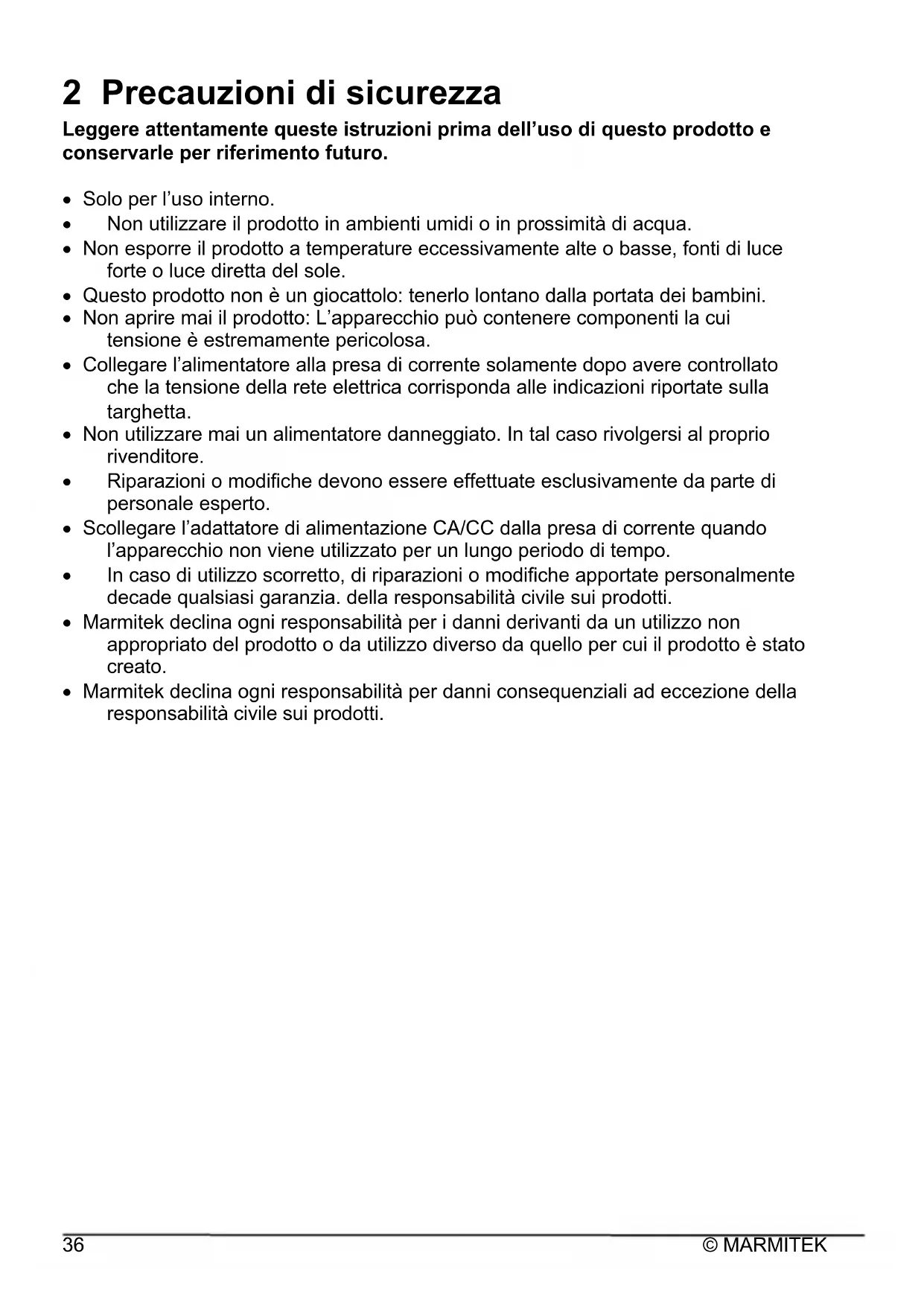

2 Precauzioni di sicurezza

Leggere attendamente queste istruzioni prima dell'uso di quello prodotto e conservarle per riferimento futuro.

Solo per l'uso interno.
Nonutilizzareil prodotto in ambienti umidi o in prossimità di acqua.
- Non esporre il prodotto a temperature eccessivamente alte oasse, fonti di luce forte o luce diretta del sole.
- Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
- Non après mai il prodotto: L'apparecchio può contener componenti la cui tensione è extremamente pericolosa.
- Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetto.
- Non utilizzato mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.
- Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto.
- Scollegare l'adattatore di alimentazione CA/CC alla presa di corrente quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualiasi garanzia. della responsabilità civile sui prodotti.
- Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作.
- Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.

3 II prodotto

3.1 Introduzione

Congratulations per l'acquisto del Marmitek Split 614 UHD 2.0^TM

Questo splitter HDMI attivo collega 4 schermi (televisore o proiettre) ad una sorgente HDMI. Al contrario degli splitter HDMI passivi, quello è possibile alla perdita di segnale o critografia pur mantendo una qualità ottimale dell'immagine. Idealeanche per l'uso con estensori HDMI, per esempio in un'altra stanza. Lo Split 614 UHD 2.0^TM supporta Ultra HD (4k), Full HD (1080p) e tutti i formati 3D ed è adatto per tutte le apparecchiature esistenti e futuro.

Tutti i nostri prodotti sono stati progettati e fabbricati secondo i più elevati standard qualitativi. Prima si prega di leggere con attenzione quello manuale e seguire le istruzioni per godere appieno le potenzialità di quello prodotto.

3.2 Vantaggi

• Godere il contentuto più recente Ultra HD e guardare Netflix o un film Blu-ray in 4K su quello tevisori o proiettori, pur mantenendo il constrasto ottimale ed i colori splendidi.
• Elimina l'esigenza diambiare il cavo HDMI quando si vuole guardare un film o giocare ai videogiochi su un altro monitor.
• Con ripetitore ed equalizzatore incorporati per correggere qualsiasi perdita di segnale.
• Determinare, se desiderato,anche la risoluzione video massima all'uscita HDMI tramite l'interruttore EDID unico.
• Supporta HDCP 2.2 per la riproduzione del contento 4k Ultra HD protetto.

3.3 Caratteristiche HDMI

• La capacité di trasferimento massima è di 18 Gbit/s (gigabit al secondo). Grazie a cui l'HDMI 2.0 può riproduire immagini in 4K Ultra HD a 60 fps (fotogrammi al secondo).
• Adatto per l'ultima risoluzione HD Ultra 4K60 (3840 x 2160/60 Hz), High Dynamic Range (HDR), Deep Color e 4: 4: 4 colori chroma.
• Deep Color 36-bit, (miliardi invoce di milioni colori, una migliorie riproduzione delle sottili differenze di gradazione e un rapporto di contrasto più elevato).
• Supporta tutti i formati 3D (adatto all'uso con tutte le apparecchiature 3D)
  Supporta Dolby Atmos e DTS:X e tutti gli altri formati audio comuni.

3.4 Contenuto della confezione

A. 1 × splitter HDMI
B. 1 × cavo HDMI
C. 1 x adattore di alimentazione
D. 1 x istruzioni per l'uso

4 Per iniziare

4.1 Consigli per l'installazione

• Prima spegnere tutte le apparecchiature (TV e sorgenti HDMI) e poi collegarle al Split 614 UHD 2.0^TM . Quando non è possibile spegnerle, rimuovere la spina dalla presa.
• Utilizzare solo i cavi omologati High Speed HDMI® per la migliorie qualità audio e video. Utilizzare poca forza per collegare o scollegare i cavi HDMI di modo che non saranno danneggiati.
• Fare attenzione quando si collegano i cavi HDMI. Questi possono essere lavorante danneggiati.

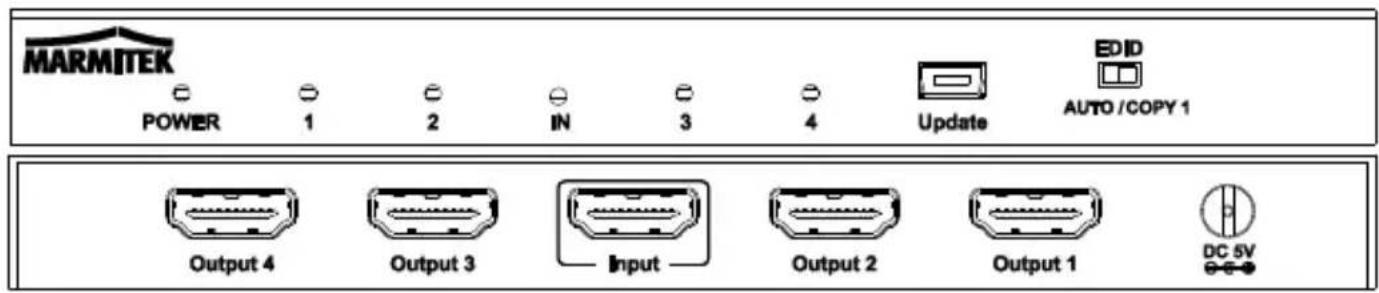

4.2 Installazione

1. Collegare la sorgente HDMI (come console videogiochi,lettore blu-ray o decoder tv digitale) con un cavo HDMI alla porta HDMI individata con "Input".
2. Collegare i televisori o proiettori con un cavo HDMI alle porte HDMI indicate con "Output".
3. Preferibilmente collegare il teileisore o proiettre con la risoluzione più alta (per esempio Ultra HD) alla porta "Output 1" e con una risoluzione più Bassa (per esempio Full HD) alla porta "Output 2".
4. Collegare l'alimentatore all'ingresso "DC 5V" ed insere la spina nella presa.

5 Uso

5.1 EDID

EDID è l'acronimo per Extended Display Identification Data e viene utilizzato per la communicatesione tra le sorgenti HDMI e gli schermi, per determinare le risoluzioni dell'imagine ed i formati audio. La sorgente HDMI chiede queste informazioni allo schermo e determina la migliorie risoluzione o formato audio. In caso di più schermi (televisori o proiettori) viene determinato quale risoluzione o formato audio viene supportato da tutti gli schermi collegati.

In alcune situazioni questo può causare problemi, per esempio quando una delle sorgenti o schermi collegati non supporta bene EDID.

5.2 EDID Auto o Copy 1

Tramite il tasting EDID si più scegliere tra

• AUTO: rileva automaticamente la massima risoluzione d'immagine comune possibile e il formato audio supportato da entrambi gli schermi. Su entrambi gli schermi saranno riprodotti segnali audio e video.
  COPY 1: rileva solo la risoluzione e il formato audio dello schermo collegato all'uscita "Output 1". Questo previene problemi con la riproduzione di per esempio 3D o UltraHD (4k).

Consiglio: in situazioni tipo sempre utilizzare la modalità automatica, in tal modo saranno riprodotti immagine e suono su tutti gli schermi. In caso di impostazioni manuali cui pozzo essere che su uno o più schermi non viene riprodotta l'imagine o il suono se non viene supportata la relativa impostazione.

6 Informazioni prodotto

6.1 Specificazioni tecniche

Connessioni

Ingresso HDMI 1x HDMI (19 poli femmina)

Uscita HDMI 4x HDMI (19 poli femmina)

Lunghezza cavo HDMI max. 15 metric

Video

Risoluzioni supportate 4K (4096x2160)@24/30/50/60Hz,

480i~1080p@50/60Hz, 1080p@120Hz e

3D@1080p/60Hz.

Risoluzioni PC supportate max. QSXGA (2560x2048@60Hz).

Standard HDMI HDMI 2.0b, HDR, CEC, EDID, DVI, tutti i formati

3D e Deep Color 36-bit

Standard HDCP HDCP 2.2 e HDCP 1.4

Format di colori RGB e YCbCr 4:4:4, 4:2:0 of 4:2:2

Profondità di colori max. 36-bit

Capacità di trasmissione max.18 Gbit/s

Frequenza di clock max. 600 MHz

Audio

Formatai audio HDMI

DTS-HD Master Audio, Dolby TrueHD,

Dolby Atmos, DTS:X, Dolby Digital/ AC3,

DTS 5.1 e PCM stereo.

Alloggiamento

Dimensioni (A x L x P) 163 x 63 x 17 mm

Peso 268g

Ambiente

Temperature ambiente +0 fino ai +40^ C

Umidità di ambiente 20% all'90%

Alimentazione

Adattatore esterno 100-240VAC @50-60Hz, 5VDC @ 1A

Le caratteristiche tecniche possono essere modificate alla preavviso.

7 Domande frequenti (FAQ)

Mancano l'immagine ed il suono o sono di cattiva qualità

Nel caso che"Afteri il collegamento del commutatore HDMI manchi l'imagine o sia di cattiva qualità, cercare di risolverve il problema collegando uno per uno le apparecchiature allo schermo (televisore, monitor o proiettre). In tal modo è possibile determinare se il problema si trova nelle sorgenti HDMI, nei cavi HDMI, nel commutatore HDMI o quello schermo.

• Controllare se l'adattatore di alimentazione è stato collegato ed inserito nella presa di corrente.
  Per la migliorare qualità di immagini e suono usare solo cavi omologati High Speed HDMI®
  Non usare cavi HDMI più lunghi di quello significato nei dati tecnici.
• Controllare se i cavi e/o connettori HDMI non sono stati danneggiati.
• Sia la sorgente HDMI che lo schermo devono supportare interamente HDMI.
• Controllare se le sorgenti HDMI e lo schermo supportano la protezione anticopia HDCP 2.2 (High-bandwidth Digital Content Protection).

Manca la corretta riproduzione 3D

• Controllare se è stata impostata la sorgente HDMI corretta per riproduire 3D e/o se"This è stata impostata nella modalità automatica.
  Sia la sorgente HDMI che lo schermo HD devono supportare gli stessi formati 3D.
• Controllare se è corretta la riproduzione 3D collegando la sorgente HDMI direttamente allo schermo HD con un cavo HDMI.

Hai ulteriori domande che non sono state risposta qui sopra? Visita www.marmitek.com

8 Notifica

8.1 Dichiarazione di conformita

Con ciò, Marmitek BV, dichiara che il Split 614 UHD 2.0^TM è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il rav vicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al material elettrico destinato ad essere adoperato entro taluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni

8.2 Riciclaggio

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che quello prodotto non deve essere smaltito insieme ai

normali rifi uti domestici. É responsabilità del proprietario smaltire sia quosti prodotti sa le altre apparecchiature elettriche ed elettroniche mediante le specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negazio nel quale avete acquistato il prodotto.

8.3 Diritti d'autore

Marmitek è un marchio commerciale di Germatron BV. Split 614 UHD 2.0^TM è un marchio commerciale di Marmitek BV. Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni cont∉ne in questo manuale fosso il più possibile precise. Marmitek declina agli responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contento (includi ma non limitati a numero di modelli, software, audio, video, testi e fotografia) spettano a Marmitek BV. è strettamente proibito agli uso del Contenegro, incluse nella limitazioni la distribuzione, riproduzione, modifica, pubblicazione o trasmissione sulla previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terme parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questei prodotti.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
