Split 612 UHD 2.0 - Distributore MARMITEK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Splitter HDMI attivo 2 uscite
Marca	Marmitek
Modello	Split 612 UHD 2.0
Ingressi HDMI	1 x HDMI (19 pin femmina)
Uscite HDMI	2 x HDMI (19 pin femmina)
Versione HDMI	HDMI 2.0b
Risoluzioni supportate	4K (4096x2160)@24/30/50/60 Hz, 1080p@120 Hz, 3D, ecc.
Velocità massima	18 Gbit/s
HDCP	HDCP 2.2 e HDCP 1.4
Formati audio	Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master Audio, PCM
EDID	Auto o Copia 1 (interruttore)
Alimentazione	Alimentatore 100-240V ~ 50/60Hz, uscita 5V DC 1A
Temperatura di funzionamento	0 °C a +40 °C
Umidità	20% a 90%
Lunghezza massima cavo HDMI	15 metri
Contenuto della confezione	1 splitter, 1 cavo HDMI, 1 alimentatore, 1 manuale
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto e morbido. Non utilizzare prodotti aggressivi.
Sicurezza	Solo per uso interno. Non esporre a umidità o temperature estreme. Tenere fuori dalla portata dei bambini.
Dimensioni (circa)	10 cm x 7 cm x 2,5 cm
Peso (circa)	200 g

Domande frequenti - Split 612 UHD 2.0 MARMITEK

Come installare il Marmitek Split 612 UHD 2.0 ?

Spegnere tutti i dispositivi. Collegare la sorgente HDMI (lettore Blu-ray, console, ecc.) alla porta "Input". Collegare i due televisori/proiettori alle porte "Output 1" e "Output 2". Collegare l'alimentatore all'ingresso DC 5V e alla presa elettrica. Utilizzare preferibilmente cavi HDMI certificati High Speed.

Come utilizzare l'interruttore EDID ?

L'interruttore EDID offre due modalità: AUTO (rileva la risoluzione e il formato audio comuni a entrambi i display) e COPY 1 (utilizza solo i dati visualizzati sull'uscita 1). In AUTO, l'immagine viene visualizzata su entrambi i display; COPY 1 è utile se il display 2 non supporta la risoluzione 4K.

Quale risoluzione massima supporta questo splitter ?

Supporta Ultra HD 4K (3840x2160) a 60 Hz, con HDR e Deep Color 36-bit. Compatibile anche con 1080p@120 Hz e tutti i formati 3D.

Posso utilizzare questo splitter con cavi HDMI più lunghi di 15 metri ?

La lunghezza massima consigliata è di 15 metri. Oltre, possono verificarsi perdite di segnale. Utilizzare cavi certificati HDMI High Speed. Per distanze maggiori, considerare un prolungatore HDMI attivo.

Perché non ho immagine o l'immagine è di scarsa qualità ?

Verificare che l'alimentatore sia collegato e che lo splitter sia acceso. Testare ciascun cavo e dispositivo uno per uno. Utilizzare cavi HDMI veloci e corti (≤15 m). Assicurarsi che la sorgente e il display supportino HDCP 2.2 per i contenuti 4K protetti.

Quali formati audio sono supportati ?

Lo splitter trasmette i formati audio HDMI avanzati: Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master Audio, Dolby Digital/AC3, DTS 5.1 e PCM stereo.

Come passare da una modalità EDID all'altra ?

Lo splitter dispone di un piccolo interruttore fisico (pulsante) contrassegnato EDID. Posizionarlo su AUTO o COPY 1 secondo le proprie esigenze. Il cambiamento non influisce sulle impostazioni correnti ma potrebbe richiedere il riavvio della sorgente.

Questo splitter è compatibile con le console di gioco in 4K ?

Sì, è compatibile con le console che emettono in 4K (PS4 Pro, Xbox One X, ecc.) grazie a HDMI 2.0b e HDCP 2.2. Assicurarsi di utilizzare un cavo HDMI Ultra High Speed.

Posso collegare due display con risoluzioni diverse ?

Sì. In modalità AUTO, lo splitter seleziona la risoluzione comune più alta supportata da entrambi i display. Se si desidera visualizzare la piena risoluzione 4K su un display e una risoluzione inferiore sull'altro, utilizzare la modalità COPY 1 e collegare il display 4K all'uscita 1.

Come effettuare la manutenzione dello splitter ?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno asciutto e morbido per rimuovere la polvere. Non utilizzare solventi o prodotti liquidi. Conservare l'apparecchio in un luogo asciutto, al riparo dal sole e da fonti di calore.

MANUALE UTENTE Split 612 UHD 2.0 MARMITEK

1 35
2 Precauzioni di sicurezza 36
3 Il prodotto 37

3.1 Introduzione 37
3.2 Vantaggi 37
3.3 CaratteristicheHDMI 37
3.4 Contenuto della confezione 37

4 Per iniziare 38

4.1 Consiglio per l'installazione 38
4.2 Installazione 38

5 Uso 39

5.1 EDID 39
5.2 EDID Auto o Copy 1 39

6 Informazioni prodotto 40

6.1 Specificazioni tecniche 40

7 Domande frequenti (FAQ) 41
8 Notifica 42

8.1 Dichiarazione di conformita 42
8.2 Riciclaggio 42
8.3 Diritti d'autore 42

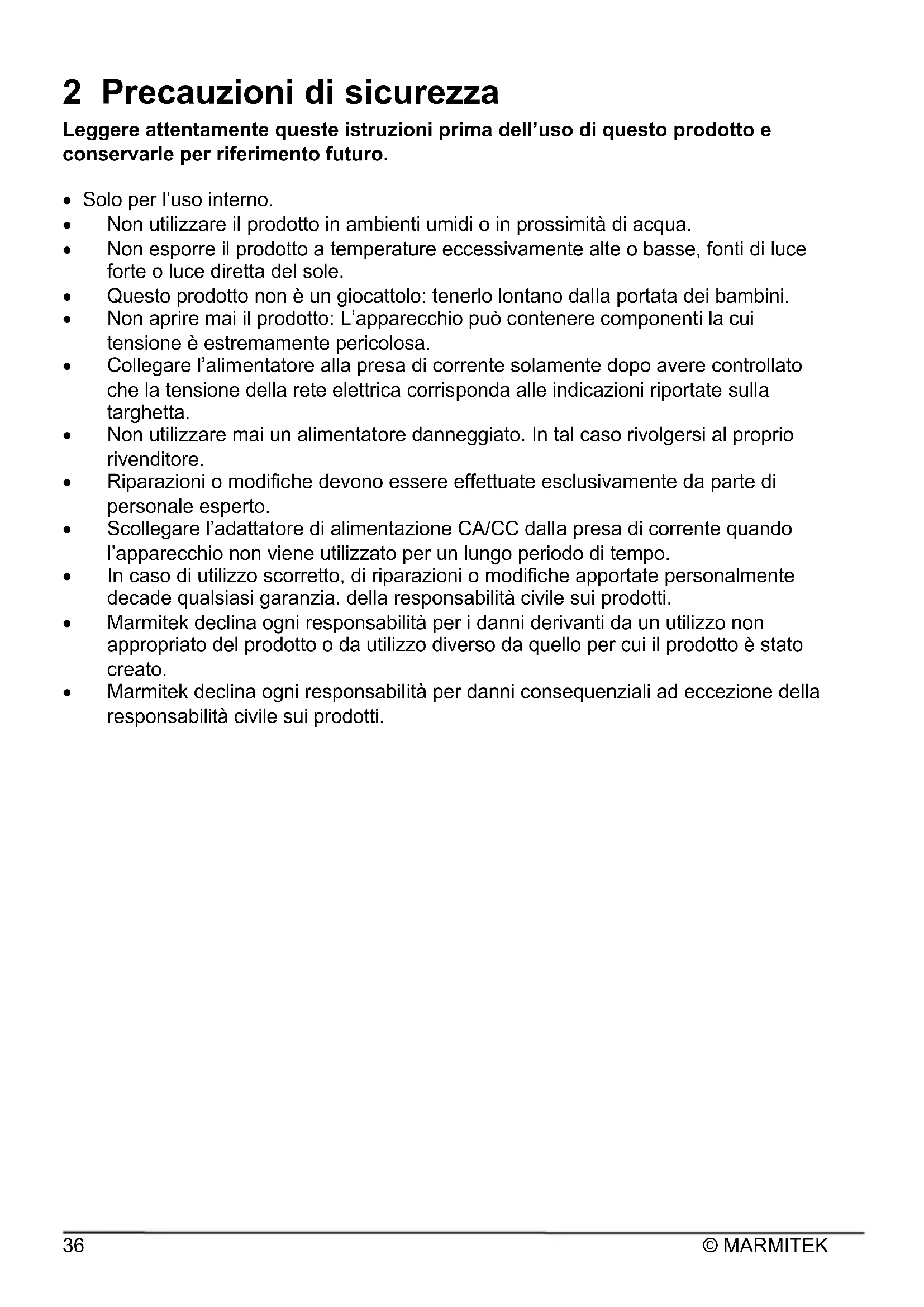

2 Precauzioni di sicurezza

Leggere attendamente queste istruzioni prima dell'uso di quello prodotto e conservarle per riferimento futuro.

• Solo per l'uso interno.
  Nonutilizzareil prodotto in ambienti umidi o in prossimità di acqua.
  Non esporre il prodotto a temperature eccessivamente alte o basse, fonti di luce forte o luce diretta del sole.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
  Non après mai il prodotto: L'apparecchio peut contener componenti la cui tensione è extremamente pericolosa.
• Collegare l'alimentatore alla presa di corrente solamente dopo avee controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta.
  Non utilizzato mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.
• Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto.
• Scollegare l'adattatore di alimentazione CA/CC alla presa di corrente quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
  In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualiasi garanzia. della responsabilità civile sui prodotti.
  Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作.
• Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.

3 Il prodotto

3.1 Introduzione

Congratulations per l'acquisto del Marmitek Split 612 UHD 2.0^TM

Questo splitter HDMI attivo collega 2 schermi (televisore o proiettre) ad una sorgente HDMI. Al contrario degli splitter HDMI passivi, quello è possibile alla perdita di segnale o critografia pur mantendo una qualità ottimale dell'immagine. Idealeanche per l'uso con estensori HDMI, per esempio in un'altra stanza. Lo Split 612 UHD 2.0^TM supporta Ultra HD (4k), Full HD (1080p) e tutti i formati 3D ed è adatto per tutte le apparecchiature esistenti e futuro.

Tutti i nostri prodotti sono stati progettati e fabbricati secondo i più elevati standard qualitativi. Prima si prega di leggere con attenzione quello manuale e seguire le istruzioni per godere appieno le potenzialità di quello prodotto.

3.2 Vantaggi

• Godere il contentuto più recente Ultra HD e guardare Netflix o un film Blu-ray in 4K su due tevisori o proiettori, pur mantenendo il constrasto ottimale ed i colori splendidi.
• Elimina l'esigenza diambiare il cavo HDMI quando si vuole guardare un film o giocare ai videogiochi su un altro monitor.
• Con ripetitore ed equalizzatore incorporati per correggere qualsiasi perdita di segnale.
• Determinare, se desiderato,anche la risoluzione video massima all'uscita HDMI tramite l'interruttore EDID unico.
  Supporta HDCP 2.2 per la riproduzione del contento 4k Ultra HD protetto.

3.3 Caratteristiche HDMI

La capacité di trasferimento massima è di 18 Gbit/s (gigabit al secondo). Grazie a cui l'HDMI 2.0 può riproduire immagini in 4K Ultra HD a 60 fps (fotogrammi al secondo).
- Adatto per l'ultima risoluzione HD Ultra 4K60 (3840 x 2160/60 Hz), High Dynamic Range (HDR), Deep Color e 4: 4: 4 colori chroma.
- Deep Color 36-bit, (miliardi invoce di milioni colori, una migliorare riproduzione delle sottili differenze di gradazione e un rapporto di contrasto più elevato).
Supporta tutti i formati 3D (adatto all'uso con tutte le apparecchiature 3D)
Supporta Dolby Atmos e DTS:X e tutti gli altri formati audio comuni.

3.4 Contenuto della confezione

A. 1 x splitter HDMI
B. 1 x cavo HDMI
C. 1 × adattore di alimentazione
D. 1 x istruzioni per l'uso

4 Per iniziare

4.1 Consigli per l'installazione

• Prima spegnere tutte le apparecchiature (TV e sorgenti HDMI) e poi collegarle al Split 612 UHD 2.0^TM . Quando non è possibile spegnerle, rimuovere la spina alla presa.
• Utilizzare solo i cavi omologati High Speed HDMI® per la migliorie qualità audio e video. Utilizzare poca forza per collegare o scollegare i cavi HDMI di modo che non saranno danneggiati.
• Fare attentzione quando si collegano i cavi HDMI. Questi sono essere facilemente danneggiati.

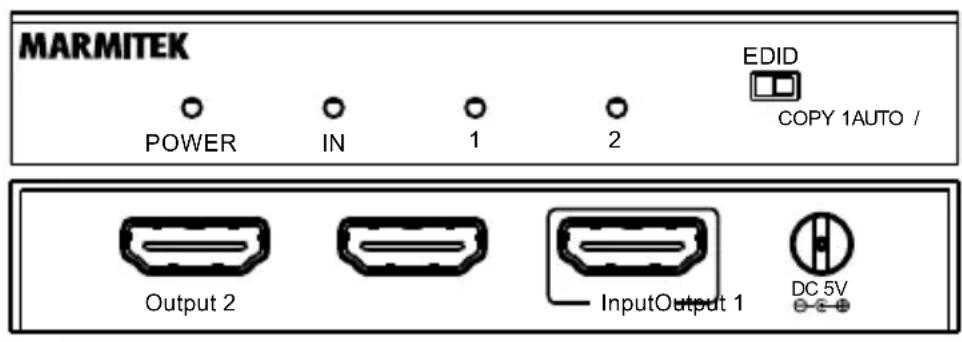

4.2 Installazione

1. Collegare la sorgente HDMI (come console videogiochi,lettore blu-ray o decoder tv digitale) con un cavo HDMI alla porta HDMI individata con "Input".
2. Collegare i televisori o proiettori con un cavo HDMI alle porte HDMI indicate con "Output".
3. Preferibilmente collegare il teilevisore o proiettre con la risoluzione più alta (per esempio Ultra HD) alla porta "Output 1" e con una risoluzione più Bassa (per esempio Full HD) alla porta "Output 2".
4. Collegare l'alimentatore all'ingresso "DC 5V" ed insere la spina nella presa.

5 Uso

5.1 EDID

EDID è l'acronimo per Extended Display Identification Data e viene utilizzato per la comunicazione tra le sorgenti HDMI e gli schermi, per determinare le risoluzioni dell'imagine ed i formati audio. La sorgente HDMI chiede queste informazioni allo schermo e determina la migliorie risoluzione o formato audio. In caso di più schermi (televisioni o proiettori) viene determinato quale risoluzione o formato audio viene supportato da tutti gli schermi collegati.

In alcune situazioni quello poù causare problemi, per esempio quando una delle sorgenti o schermi collegati non supporta bene EDID.

5.2 EDID Auto o Copy 1

Tramite il tasting EDID si più scegliere tra

AUTO: rileva automaticamente la massima risoluzione d'immagine comune possibile e il formato audio supportato da entrambi gli schermi. Su entrambi gli schermi saranno riprodotti segnali audio e video.
COPY 1: rileva solo la risoluzione e il formato audio dello schermo collegato all'uscita "Output 1". Questo previene problemi con la riproduzione di per esempio 3D o UltraHD (4k).

Consiglio: in situazioni tipo sempre utilizzare la modalità automatica, in tal modo saranno riprodotti immagine e suono su tutti gli schermi. In caso di impostazioni manuali cui pozzo essere che su uno o più schermi non viene riprodotta l'imagine o il suono se non viene supportata la relativa impostazione.

6 Informazioni prodotto

6.1 Specificazioni tecniche

Connessioni

Ingresso HDMI 1x HDMI (19 poli femmina)

Uscita HDMI 2x HDMI (19 poli femmina)

Lunghezza cavo HDMI max. 15 metric

Video

Risoluzioni supportate 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz e 3D@1080p/60Hz.
Risoluzioni PC supportate	max. QSXGA (2560x2048@60Hz).
Standard HDMI	HDMI 2.0b, HDR, CEC, EDID, DVI, tutti i formati 3D e Deep Color 36-bit
Standard HDCP HDCP 2.2 e HDCP 1.4
Formati di colori RGB e YCbCr 4:4:4, 4:2:0 of 4:2:2
Profondità di colori	max. 36-bit
Capacità di trasmissione max.18 Gbit/s
Frequenza di clock	max. 600 MHz

Audio

Formati audio HDMI DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 e PCM stereo.

Alloggiamento

Dimensioni (A x L x P) 100 x 56 x 17 mm

Peso 158g

Ambiente

Temperature ambiente +0 fino ai +40^ C

Umidità di ambiente 20% all'90%

Alimentazione

Adattatore esterno 100-240VAC @50-60Hz, 5VDC @ 1^

Le caratteristica tecniche possono essere modificate alla preavviso.

7 Domande frequenti (FAQ)

Mancano l'immagine ed il suono o sono di cattiva qualità

Nel caso checontinuedi meccato del commutatore HDMI manchi l'imagine o sa di cattiva qualità, cercare di risolverve il problema collegando uno per uno le apparecchiature allo schermo (televisore, monitor o proietto). In tal modo è possibile determinare se il problema si trova nelle sorgenti HDMI, nei cavi HDMI, nel commutatore HDMI o dello schermo.

• Controllare se l'adattatore di alimentazione è stato collegato ed inserito nella presa di corrente.
  Per la migliorare qualità di immagini e suono usare solo cavi omologati High Speed HDMI®.
  Non usare cavi HDMI più lunghi di quello individato nei dati tecnici.
• Controllare se i cavi e/o connettori HDMI non sono stati danneggiati.
  Sia la sorgente HDMI che lo schermo devono supportare interamente HDMI.
• Controllare se le sorgenti HDMI e lo schermo supportano la protezione anticopia HDCP 2.2 (High-bandwidth Digital Content Protection).

Manca la corretta riproduzione 3D

• Controllare se è stata impostata la sorgente HDMI corretta per riproduire 3D e/o se esta è stata impostata nella modalità automatica.
  Sia la sorgente HDMI che lo schermo HD devono supportare gli stessi formati 3D.
• Controllare se è corretta la riproduzione 3D collegando la sorgente HDMI direttamente allo schermo HD con un cavo HDMI.

Hai ulteriori domande che non sono state risposta qui sopra? Visita www.marmitek.com

8 Notifica

8.1 Dichiarazione di conformita

Con ciò, Marmitek BV dichiarare che il Split 612 UHD 2.0^TM è conforme ai requisiti essentiali ed alter disposizioni relative alla Direttiva:

Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concennte l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).

Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernte l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Direttiva (UE) 2017/2102 del Parlamento Europeo e del Consiglio del 15 novembre 2017 recante modifica della direttiva 2011/65/UE sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Regolamento (UE) 2019/1782 della Commissione del 1o ottobre 2019 che stabilisce specifiche per la progettazione ecocompatibile degli alimentatori esterni in applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio e abroga il regolamento (CE) n. 278/2009 della Commissione.

É possible leggere l'intero Dichiarazione di Conformità all'indirizzo http://www.marmitek.com

8.2 Ricicaggio

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziate.

Questo significolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve"Inceve essere consognato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. responsabilita del proprietario smaltire sua questi prodotti sa le altre apparecchiature elettriche ed elettroniche mediatinge specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequence potenzialmente negative per l'ambiente e per la salute dell'essere umano.Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negazio nel quale avete acquistato il prodotto.

8.3 Diritti d'autore

Marmitek è un marchio commerciale di Germatron BV. Split 612 UHD 2.0^TM è un marchio commerciale di Marmitek BV. Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni cont∉ne in quello manuale fosso il più possibile precise. Marmitek declina agli responsabilità per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contento (inclusi ma non limitati a numero di modelli, software, audio, video, testi e fotografia) spettano a Marmitek BV. è strettamente proibito agli uso del Contenuto, incluse nella limitazioni la distribuzione, produzione, modifica, pubblicazione o trasmissione nelle previa autorizzazione scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terze parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
