Split 612 UHD 2.0 - Verteiler MARMITEK - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver HDMI-Splitter 2 Ausgänge
Marke	Marmitek
Modell	Split 612 UHD 2.0
HDMI-Eingänge	1 x HDMI (19-polig weiblich)
HDMI-Ausgänge	2 x HDMI (19-polig weiblich)
HDMI-Version	HDMI 2.0b
Unterstützte Auflösungen	4K (4096x2160)@24/30/50/60 Hz, 1080p@120 Hz, 3D, usw.
Maximale Datenrate	18 Gbit/s
HDCP	HDCP 2.2 und HDCP 1.4
Audioformate	Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master Audio, PCM
EDID	Auto oder Kopie 1 (Schalter)
Stromversorgung	Netzadapter 100-240V ~ 50/60Hz, Ausgang 5V DC 1A
Betriebstemperatur	0 °C bis +40 °C
Luftfeuchtigkeit	20% bis 90%
Maximale HDMI-Kabellänge	15 Meter
Verpackungsinhalt	1 Splitter, 1 HDMI-Kabel, 1 Netzadapter, 1 Handbuch
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; mit trockenem, weichem Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Nur für den Innenbereich. Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Von Kindern fernhalten.
Abmessungen (ca.)	10 cm x 7 cm x 2,5 cm
Gewicht (ca.)	200 g

Häufig gestellte Fragen - Split 612 UHD 2.0 MARMITEK

Wie installiere ich den Marmitek Split 612 UHD 2.0?

Schalten Sie alle Geräte aus. Verbinden Sie die HDMI-Quelle (Blu-ray-Player, Konsole usw.) mit dem "Input"-Anschluss. Schließen Sie die beiden Fernseher/Projektoren an die "Output 1"- und "Output 2"-Anschlüsse an. Stecken Sie den Netzadapter in den DC 5V-Eingang und in die Steckdose. Verwenden Sie vorzugsweise zertifizierte High-Speed-HDMI-Kabel.

Wie verwende ich den EDID-Schalter?

Der EDID-Schalter bietet zwei Modi: AUTO (erkennt die gemeinsame Auflösung und das Audioformat beider Bildschirme) und COPY 1 (verwendet nur die auf Ausgang 1 angezeigten Daten). Im AUTO-Modus wird das Bild auf beiden Bildschirmen angezeigt; COPY 1 ist nützlich, wenn Bildschirm 2 die 4K-Auflösung nicht unterstützt.

Welche maximale Auflösung unterstützt dieser Splitter?

Er unterstützt Ultra HD 4K (3840x2160) bei 60 Hz, mit HDR und Deep Color 36-Bit. Ebenfalls kompatibel mit 1080p@120 Hz und allen 3D-Formaten.

Kann ich diesen Splitter mit HDMI-Kabeln von mehr als 15 Metern verwenden?

Die empfohlene maximale Länge beträgt 15 Meter. Darüber hinaus können Signalverluste auftreten. Verwenden Sie zertifizierte High-Speed-HDMI-Kabel. Für längere Distanzen erwägen Sie einen aktiven HDMI-Verlängerer.

Warum habe ich kein Bild oder eine schlechte Bildqualität?

Überprüfen Sie, ob der Netzadapter angeschlossen und der Splitter eingeschaltet ist. Testen Sie jedes Kabel und Gerät einzeln. Verwenden Sie schnelle und kurze HDMI-Kabel (≤15 m). Stellen Sie sicher, dass Quelle und Bildschirm HDCP 2.2 für geschützte 4K-Inhalte unterstützen.

Welche Audioformate werden unterstützt?

Der Splitter überträgt erweiterte HDMI-Audioformate: Dolby Atmos, DTS:X, Dolby TrueHD, DTS-HD Master Audio, Dolby Digital/AC3, DTS 5.1 und PCM Stereo.

Wie wechsle ich zwischen den EDID-Modi?

Der Splitter verfügt über einen kleinen physischen Schalter (Knopf) mit der Aufschrift EDID. Stellen Sie ihn je nach Bedarf auf AUTO oder COPY 1. Die Änderung wirkt sich nicht auf die aktuellen Einstellungen aus, kann aber einen Neustart der Quelle erfordern.

Ist dieser Splitter mit 4K-Spielkonsolen kompatibel?

Ja, er ist mit Konsolen kompatibel, die 4K ausgeben (PS4 Pro, Xbox One X usw.) dank HDMI 2.0b und HDCP 2.2. Achten Sie darauf, ein Ultra-High-Speed-HDMI-Kabel zu verwenden.

Kann ich zwei Bildschirme mit unterschiedlichen Auflösungen anschließen?

Ja. Im AUTO-Modus wählt der Splitter die höchste gemeinsame Auflösung, die von beiden Bildschirmen unterstützt wird. Wenn Sie die volle 4K-Auflösung auf einem Bildschirm und eine niedrigere Auflösung auf dem anderen anzeigen möchten, verwenden Sie den COPY 1-Modus und schließen Sie den 4K-Bildschirm an Output 1 an.

Wie pflege ich den Splitter?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein trockenes, weiches Tuch, um Staub zu entfernen. Verwenden Sie keine Lösungsmittel oder flüssigen Reinigungsmittel. Bewahren Sie das Gerät an einem trockenen Ort, geschützt vor Sonne und Wärmequellen auf.

BEDIENUNGSANLEITUNG Split 612 UHD 2.0 MARMITEK

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis 11
2 Sicherheitshinweise 12
3Ihr Produkt 13

3.1 Einführung 13
3.2 Vorzüge 13
3.3 HDMI eigenschaften 13
3.4 Verpackungsinhalt 13

4 Los goht's. 14

4.1 Bevor Sie beginnen 14
4.2 Installation 14

5 Verwendung 15

5.1 EDID 15
5.2 EDID Auto oder Copy 1 15

6 Produktinformationen 16
6.1 Technische Daten 16
7 Häufig gestellte Fragen (FAQs) 17
8 Hinweis 18

8.1 Konformitätserklarung 18
8.2 Recycling 18
8.3 Urheberrechte 18

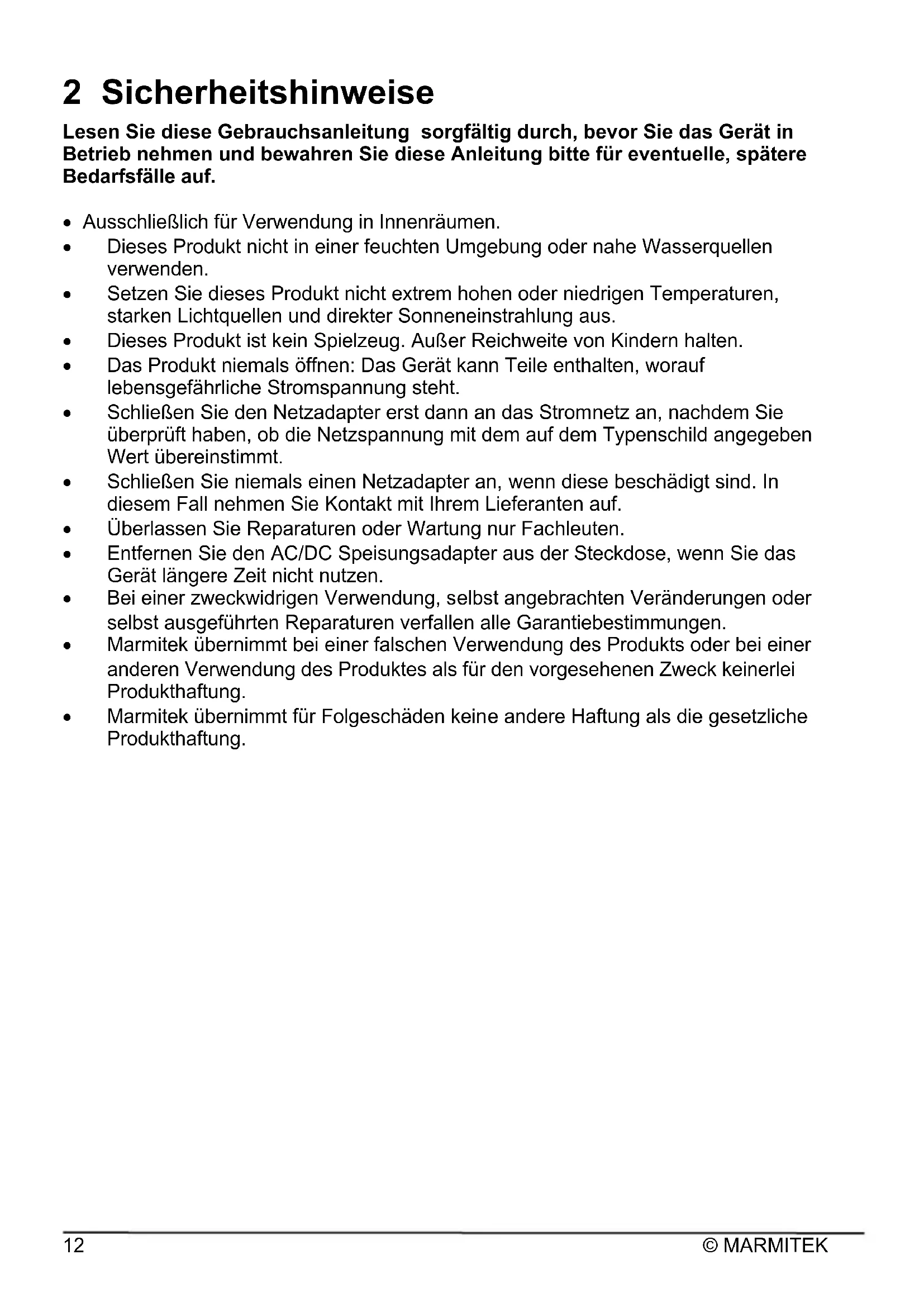

2 Sicherheitshinweise

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betriebnehmen und bewahren Sie diese Anleitungitte für eventuelle, spätere Bedarfsfälle auf.

Ausschließlich für Verwendung in Innenräumen.
- Dieses Produkt nicht in einer feuchten Umgebung oder nahe Wasserquellen verwenden.
- Setzen Sie diese Produkt nicht extrem hohen oder niedrigen Temperatoren, starken Lichtquellen und direkter Sonneneinstrahlung aus.
- Dieses Produkt ist kein Spielzeug. Außen Reichweite von Kindern halten.
Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen.
Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt.
Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In thissem Fall erhmen Sie Kontakt mit Ihrlem Lieferanten auf.
- Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
- Entfernen Sie den AC/DC Speisungsadapter aus der Steckdose, wenn Sie das Gerät längerere Zeit nicht nutzen.
- Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen.
- Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung.
Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.

3 Ihr Produkt

3.1 Einführung

Herzlichen Glückwunsch zum Erwerb Ihr's Marmitek Split 612 UHD 2.0^TM !
Dieser aktive HDMI Splitter verbindet 2 Bildschirme (TV oder Projektor) mit einer HDMI Quelle. Im Gegensatz zu passiven HDMI Splittern geschieht dies ohne jeglichen Signal- oder Verschlusselungsverlust und unter Beibehaltung optimaler Bildqualität. Auch ideal für die Verwendung kombiniert mit HDMI Veränderungen (z.B. in einen anderen Raum). Der Split 612 UHD 2.0^TM unterstützt Ultra HD (4k), Full HD (1080p) und alle 3D Formate und eignet sich somit für alle heutigen und zukünftigen Geräte.

Alle von Marmitek entwickelten und hergestellten Produkte entsprechen den hochsten Qualitätsanforderungen. Lesen Sie diese Anleitungitte sorgfältig durch und befolgen Sie die Anweisungen, um die Mochgkeiten thesees Produkts optimal nutzen zu konnen.

3.2 Vorzüge

• Profitieren Sie von den neuesten Ultra HD Inhalten und sehen Sie Netflix oder Blu-Ray这部电影 in 4K auf 2 Fernsehern oder Projektoren ohne jeglichen Kontrastverlust und in wunderbaren Farben.
  Das HDMI Kabel muss nicht mehr ausgetauscht werden, wenn Sie Filme sehen oder Games auf einem anderen Bildschirm playen möchten.
  Mit eingebautem Repeater und Equalizer zur eventuellen Signalverlustkorrektur.
• Bestimmen Sie mit diesen einmaligen EDID Schalter wenn gewünscht die maximale Videoauflösung am HDMI Ausgang mit dem einmaligen EDID Schalter.
• Untersitzt HDCP 2.2 zum Abspielen von geschichertem 4K Ultra-HD Inhalt

3.3 HDMI eigenschaften

• Der maximale Datendurchsatz beträgt 18 Gbit/s (Gigabit pro Sekunde). Somit kann HDMI 2.0, Ultra HD 4k Aufnahmen in 60 BpS (Bilder pro Sekunde) wiedergeben
  Geeignet für die neueste Ultra HD 4K60 Auflösung (3840 x 2160 / 60 Hz), High Dynamic Range (HDR), Deep Color en 4:4:4 Chroma Farben.
• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)
• Untersitzt alle 3D Formate (geeignet für Verwendung mit ihren eigenen 3D Geräten)
• Untersitz Dolby Atmos und DTS:X und alle übrigen, gängigen Audioformate.

3.4 Verpackungsinhalt

A. 1 × HDMI Splitter
B. 1 × HDMI Kabel
C. 1 x Speisungsadapter
D. 1 x Gebrauchsanleitung

4 Los goht's

4.1 Bevor Sie beginnen

• Schalten Sie alle Geräte (Fernseher und HDMI Quellen) bevor Sie diese an den Split 612 UHD 2.0^TM anschließen zunachst aus. Entfern den Sie den Stecker aus der Steckdose, falls diese nicht ausgeschaltet werden konnen.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie weniger Kraft, um die HDMI Kabel anzuschreiben oder loszukoppeln; diese konnten sonst beschädigen.
• Lassen Sie während des Anschliebens ihrer HDMI Kabel Vorsicht walten. Diese könnenchnell beschädigen.

4.2 Installation

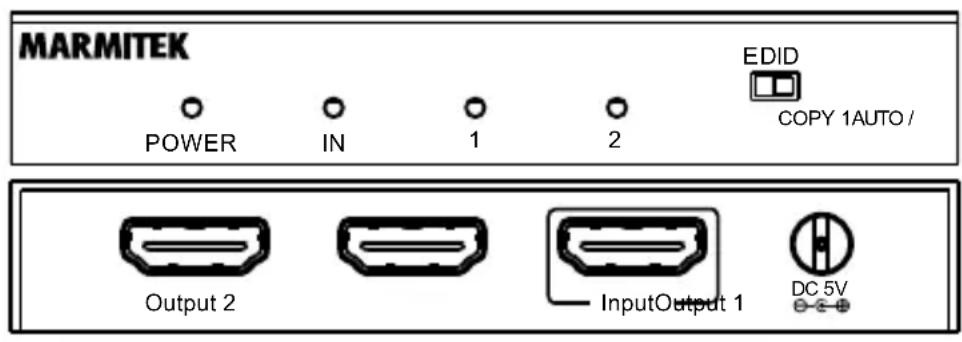

1. Schlieben Sie die HDMI Quelle (wie Spielkonsole, Blu-Ray Player oder digitalen TV Decoder) mit einem HDMI Kabel an den HDMI Anschluss mit der Aufschrift "Input" an.
2. Schlieben Sie Fernseher oder Projektoren mit einem HDMI Kabel an den HDMI Anschluss mit der Aufschrift "Output" an.
3. Schlieben Sie vorzugsweise den Fernseher oder Projektor mit der hochsten Auflösung (z.B. Utra HD) an den "Output 1" und mit einer geringeren Auflösung (z.B. Full HD) an den "Output 2" Anschluss an.
4. Schlieben Sie den Speisungsadapter an den "DC 5V" Eingang an und verbinden Sie diesen mit der Steckdose.

5 Verwendung

5.1 EDID

EDID beteutet Extended Display Identification Data und wird für die Kommunikation zwischen HDMI Quellen und Bildschirmen verwendet, um die Unterstützungen Bildauflösungen und Audioformate zu bestimmen. Die HDMI Quelle ruft diese Informationen vom Bildschirm ab und bestimm die Beste Auflösung oder das Beste Audioformat. Bei Verwendung mehrerer Bildschirme (Fernseher oder Projektoren) wird bestimmt, welche die Beste Auflösung oder das Beste Audioformat ist, .die von allen angeschlossenen Bildschirmen unterstützen wird.

Das kann bisweilen zu Problemen führen, beispielsweise wenn eine der angeschlossenen Quellen oder Bildschirme EDID nicht korrekt unterstützen.

5.2 EDID Auto oder Copy 1

Mithilfe der EDID-Tate konnen Sie folgende Einstellungen wahren:

AUTO: Sucht automatisch die hochstmögliche, gemeinschaftliche Bildauflösung und das Audioformat, das von beiden Bildschirmen untersätzt wird. Auf beiden Bildschirmen wird Bild und Ton wiedergegeben werden.
COPY 1: Sucht nur die Auflösung und das Audioformat des Bildschirms, das an den "Output 1" angeschlossen ist. Damit begegen Sie Abspielproblemen von zum Beispiel 3D oder UltraHD (4k).

Tipp: Verwenden Sie in Standardsituationalen immer die Einstellung Automatisch. Auf allen angeschlossenen Bildschirmen wird Bild und Ton wiedergegeben werden. Bei manueller Einstellung kann es passieren, dass Sie auf 1. oder mehreren Bildschirmen kein Bild oder keinen Ton empfangen, wenn die Einstellung nicht unterstützt wird.

6 Produktinformationen

6.1 Technische Daten

Anschlüsse

HDMI Eingang 1x HDMI Ausgang (19-Buchsenkontakt)

HDMI Ausgang 2x HDMI Ausgang (19-Buchsenkontakt)

HDMI Kabellange Hochstlange 15 Meter

Video

Unterstützte Auflösungen 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz und 3D@1080p/60Hz.

Unterstützte PC Auflösungen max. QSXGA (2560x2048@60Hz).

HDMI Standards HDMI 2.0b, HDR, EDID, DVI, alle 3D Formate und Deep Color 36-bit.

HDCP Standards HDCP 2.2 und HDCP 1.4

Farbformate RGB und YCbCr 4:4:4, 4:2:0 oder 4:2:2.

Farbtiefe max. 36-Bit:

Datendurchsatz max.18 Gbit/s.

Taktfrequenz max. 600 MHz.

Audio

HDMI Audioformate DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3,

DTS 5.1 und PCM Stereo.

Gehäuse

Maßangaben (H x B x T) 100 x 56 x 17 mm

Gewicht 158g

Umgebung

Umgebungstemperatur +0 to +40^ C

Relative Feuchte 20% bis905%

Speisung

External Speisungsadapter 100-240VAC @50-60Hz, 5VDC @ 1A

Angaben können ohne vorherige Mitteilung geändert werden.

7 Häufig gestellte Fragen (FAQs)

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschlieben des HDMI Switch kein, oder ein schlechetes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an ihren Schirm anzuschlieben (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Switch oder dem Schirm liegt.

• Überprüfen Sie, ob der Speisungsadaptor angeschlossen ist und sich in der Steckdose befindet.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführrt.
• Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.
• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.
• Prüfen Sie, ob ihre HDMI Quellen und Bildschirm das Verschlussungssystem HDCP 2.2 (Highbandwidth Digital Content Protection) unterstützen.

Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe eingestellt und/oder ob diese auf automatisch eingestellt ist.
• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Daten untersätzen.
• Überprüfen Sie, ob 3D korrekt wiederergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

8 Hinweis

8.1 Konformitätserklarung

Hiermit erklart Marmitek BV die Übereinstimmung des Gerätes Split 612 UHD 2.0^TM mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträgelichkeit (Neufassung).

Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.

Richtlinie (EU) 2017/2102 des Europäischen Parlaments und des Rates vom 15. November 2017 zur Änderung der Richtlinie 2011/65/EU zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Verordnung (EU) 2019/1782 der Kommission vom 1. Oktober 2019 zur Festlegung von Ökodesign-Anforderungen an externe Netzeleig gemäß der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates und zur Aufhebung der Verordnung (EG) Nr. 278/2009 der Kommission.

Sie können die vollständige Konformitätserklärgung unter http://www.marmitek.com lessen.

8.2 Recycling

Umweltinformation für Kunden innerhalb der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass thesee Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Es liegt in ihrer Verantwortung,这点es Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclelnträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte benötigten, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

8.3 Urheberrechte

Marmitek BV ist ein Warenzeichen von Germatron. Split 612 UHD 2.0^TM ist ein Warenzeichen von Marmitek BV. Alle Rechte vorbehalten. Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine Gewähr für dieichtigkeit des Inhalts theses Handbuchs. Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf, Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfaltigung, Änderung, Anzeige oder Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden. Die Rechte an anderen in thisem Handbuch erwähnten Marken und Produktnamen können bei ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven - Niederlande
