Produkttyp	Aktiver HDMI-Verteiler
Marke	Marmitek
Modell	Split 412
Abmessungen (HxBxT)	155 x 70 x 25 mm
Gewicht	260 g
Stromversorgung	Externes Netzteil 100-240 VAC, Ausgang 5 VDC / 2 A
Unterstützte Auflösungen	480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 1920 x 1200 (max)
Unterstützte 3D-Formate	1080p@23.98/24 Hz, 720p@59.94/60/50 Hz
Eingänge	1 x HDMI (19-polig, Buchse)
Ausgänge	2 x HDMI (19-polig, Buchse)
Maximale HDMI-Kabellänge	15 m
Hauptfunktionen	Signalverstärker und -korrektur, Deep Color 36 Bit, Dolby TrueHD, DTS HD Master Audio, Lip-Sync, CEC
Gehäusematerial	Metall
Zertifizierungen	HDMI ATC, HDCP, CE
Umgebungstemperatur	0 °C bis 70 °C
Umgebungsfeuchtigkeit	10 % bis 85 %
Lieferumfang	1 HDMI-Verteiler, 1 Netzteil, 1 HDMI-Kabel, 1 Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden.
Sicherheit	Nur in Innenräumen und an trockenen Orten verwenden. Das Gehäuse nicht öffnen. Außerhalb der Reichweite von Kindern aufbewahren.
Ersatzteile und Reparierbarkeit	Reparaturen dürfen nur von Fachpersonal durchgeführt werden. Bei Defekten wenden Sie sich an den Lieferanten.

Häufig gestellte Fragen - Split 412 MARMITEK

Wie schließe ich den HDMI-Verteiler Split 412 an?

Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel an den Eingang des Split412 an. Schließen Sie die HDMI-Bildschirme (Fernseher oder Projektor) an die Ausgänge an. Stecken Sie das mitgelieferte Netzteil ein. Verwenden Sie zertifizierte High Speed HDMI-Kabel für optimale Qualität.

Warum habe ich kein Bild oder keinen Ton?

Überprüfen Sie, ob das Netzteil angeschlossen ist. Verwenden Sie zertifizierte und qualitativ hochwertige HDMI-Kabel. Stellen Sie sicher, dass Quelle und Bildschirme das HDCP-Protokoll unterstützen. Testen Sie, indem Sie die Quelle direkt mit dem Bildschirm verbinden, um das Problem einzugrenzen.

Welche maximale Auflösung wird vom Split 412 unterstützt?

Der Verteiler unterstützt HDTV-Auflösungen bis zu 1080p und PC-Auflösungen bis zu 1920 x 1200.

Welche HDMI-Kabel sollte ich verwenden?

Verwenden Sie nur zertifizierte High Speed HDMI-Kabel, um die beste Bild- und Tonqualität zu gewährleisten. Die empfohlene Maximallänge beträgt 15 Meter.

Ist der Split 412 mit 3D kompatibel?

Ja, er unterstützt gängige 3D-Formate, insbesondere 1080p@24 Hz und 720p@50/60 Hz. Stellen Sie sicher, dass Ihre Quelle und Ihr Bildschirm dieselben 3D-Formate unterstützen.

Kann ich ein HDMI-Kabel verwenden, das länger als 15 Meter ist?

Nein, die maximale HDMI-Kabellänge am Ausgang beträgt 15 Meter. Bei Überschreitung kann die Signalqualität beeinträchtigt werden.

Was tun, wenn das 3D-Bild unscharf oder nicht vorhanden ist?

Überprüfen Sie, ob die HDMI-Quelle für die Ausgabe eines 3D-Signals eingestellt ist. Stellen Sie sicher, dass der Bildschirm dasselbe 3D-Format wie die Quelle unterstützt. Versuchen Sie, die Quelle direkt mit dem Bildschirm zu verbinden, um zu testen.

Wie behebe ich Probleme mit der Audio-/Video-Synchronisation (Lip-Sync)?

Der Split412 unterstützt die Lip-Sync-Funktion, um Verzögerungen zu vermeiden. Stellen Sie sicher, dass alle Geräte kompatibel sind und die Einstellungen in den Menüs Ihrer Geräte korrekt sind.

Wird der Verteiler während des Betriebs heiß?

Das Metallgehäuse kann sich leicht erwärmen, was normal ist. Sorgen Sie für ausreichende Belüftung und stellen Sie das Gerät nicht in einem engen Raum auf.

Wo finde ich weitere Informationen zum Split 412?

Besuchen Sie die offizielle Website von Marmitek unter www.marmitek.com für Updates, Zubehör und Support.

BEDIENUNGSANLEITUNG Split 412 MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D'ISTRUZIONI 27

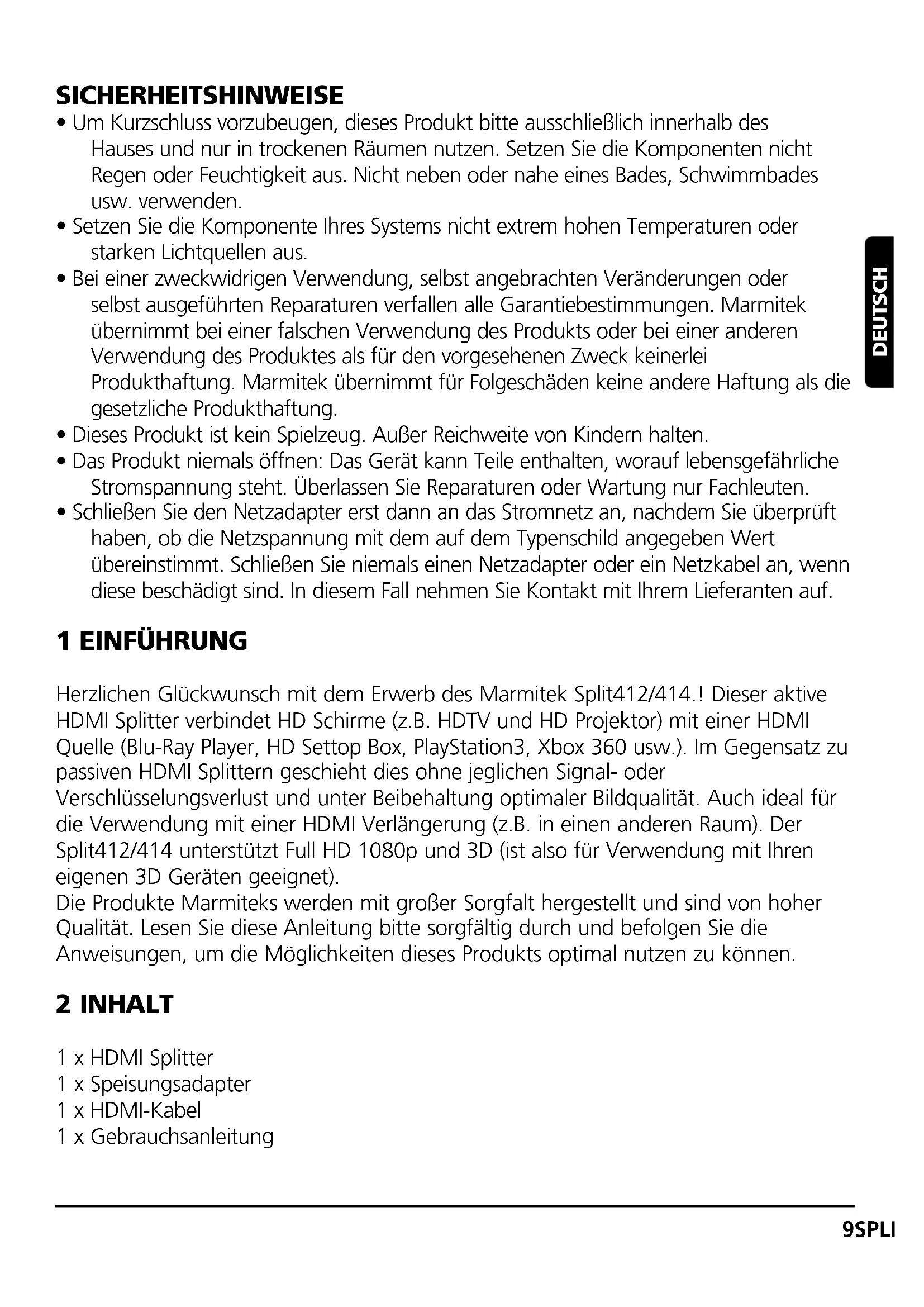

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

1 EINFÜHRUNG

Herzlichen Glückwunsch mit dem Erwerb des Marmitek Split412/414.! Dieser aktive HDMI Splitter verbindet HD Schirme (z.B. HDTV und HD Projektor) mit einer HDMI Quelle (Blu-Ray Player, HD Settop Box, PlayStation3, Xbox 360 usw.). Im Gegensatz zu passiven HDMI Splittern geschieht dies ohne jeglichen Signal- oder

Verschlüsselungsverlust und unter Beibehaltung optimaler Bildqualität. Auch ideal für die Verwendung mit einer HDMI Verlängerung (z.B. in einen anderen Raum). Der Split412/414 unterstützt Full HD 1080p und 3D (ist also für Verwendung mit Ihren eigenen 3D Geräten geeignet).

Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

2 INHALT

1 x HDMI Splitter

1 x Speisungsadapter

1 x HDMI-Kabel

1 x Gebrauchsanleitung

3 VORZÜGE

• Zum Anschließen von Spielcomputern wie PlayStation und XBox, Blu-Ray Disc, Satellitenempfänger und alle anderen HDMI Geräte.
• Geeignet für Full HD 1080p und alle 3D Auflösungen.
• Mit eingebautem Repeater und Equilizer zum Abgleichen bzw. Glätten des HDMI Signals, womit Ihre HDMI Kabel Übertragung auf bis zu sage und schreibe 15 Meter verlängert wird.
• Störungsfrei aufgrund des soliden, interferenzfreiem Metallgehäuses.
  • HDMI zertifiziert von ATC (Authorized Test Centers)
• Entspricht den HDCP Anforderungen (High Bandwidth Digital Content Protection)

HDMI v1.3 EIGENSCHAFTEN

• Videobandbreite 225 MHz (ermöglicht Bildwiedergabe von 1080p, 12-BIT und 60Hz).
• 3D (geeignet für Verwendung mit Ihren eigenen 3D Geräten)
- Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)
- Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-Unterstützung)
- Lip-Sync (verhindert Synchronisationsprobleme zwischen Bild und Ton)
- CEC (mehrere 'CEC' Geräte mit nur einer Fernbedienung steuern).

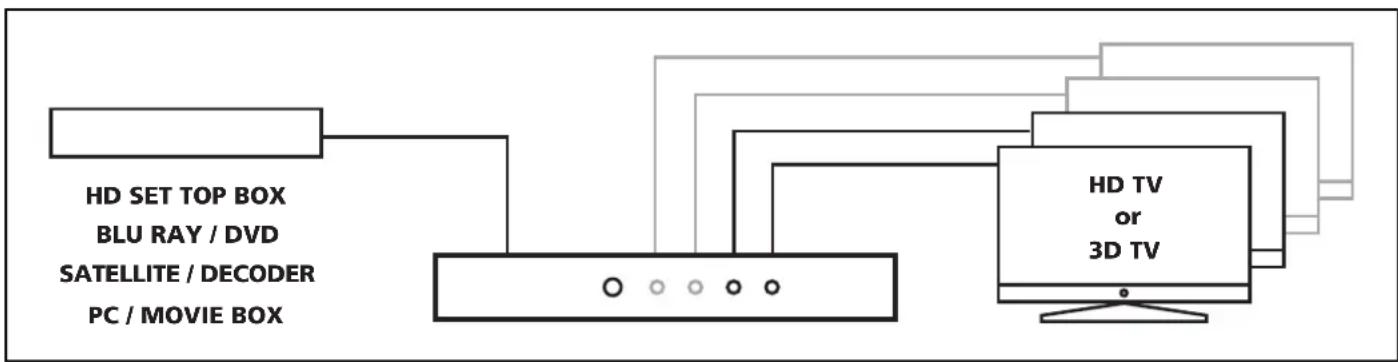

4 INSTALLATION

1. Schließen Sie die HDMI Quelle über ein HDMI Kabel an den "Input" des Split412/414 an.
2. Schließen Sie die HDMI Schirme (HDTV oder HD Projektor) über HDMI Kabel an den "Output" des Split412/414 an.
3. Schließen Sie den Speisungsadapter an den Split412/414 an und verbinden Sie diesen mit der Steckdose.

Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie wenig Kraft, um die HDMI Kabel anzuschließen oder loszukoppeln; diese könnten sonst Schäden erleiden.

5 ANWENDUNG

Wie hoch die maximale Auflösung ist, hängt vollkommen von der HDMI Quelle und den angeschlossenen HDMI Schirmen ab. Die Auflösung der HDMI Quelle muss so eingestellt werden, dass beide HDMI Schirme diese Auflösung unterstützen. Schauen Sie in der Gebrauchsanleitung der angeschlossenen HDMI Apparatur, welche Auflösung maximal unterstützt wird und wie diese eingestellt werden kann. Schalten Sie, wenn alles richtig angeschlossen und eingestellt ist, sämtliche Apparatur aus und wieder an. Wählen Sie den richtigen HDMI Eingang auf Ihrem HDMI Schirm und Sie werden auf beiden Schirmen das gleiche Signal mit der gleichen Auflösung sehen.

Tipps zur Verwendung:

Um Problemen vorzubeugen achten Sie bitte darauf, dass die HDMI Quelle und Schirme das HDCP Protokoll vollständig unterstützen.

6 HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschließen des HDMI Splitters kein, oder ein schlechtes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an Ihren Schirm anzuschließen (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Splitter oder dem Schirm liegt. Nicht von ATC (Authorized Test Centers) getestete und zertifizierte HDMI Geräte können Bild- und Tonprobleme verursachen.

• Prüfen Sie, ob der Speisungsadapter des Split412/414 angeschlossen und mit der Steckdose verbunden ist.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführt.
• Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.
• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.
• Prüfen Sie, ob Ihre HDMI Quellen und Bildschirm das Verschlüsselungssystem HDCP (High-bandwidth Digital Content Protection) unterstützen.

Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe und/oder auf automatisch eingestellt ist.
• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Auflösungen unterstützen.
• Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

7 TECHNISCHE DATEN

Auflösung

Unterstützte HDTV Auflösungen 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Unterstützte PC Auflösung (max.) 1920 x 1200

Unterstützte 3D Daten 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Maximale Bildpunktfrequenz (max.) 225 MHz

Single Link Bitrate (max.) 2.25 Gbps

Video Datenrate (max) 6.75 Gbps

Output Video HDMI HDCP1.0/1.1

Ein- und Ausgänge

HDMI Eingang (19-Buchsenkontakt) 1 HDMI

HDMI Ausgang (19-Buchsenkontakt) 2 HDMI (Split412) / 4 HDMI (Split414)

Höchstlänge HDMI Kabel 15 Meter

Splitter Gehäuse

Maßangaben (H x B x T) 155x70x25mm

Gewicht: 260g (Split412) / 285 (Split414)

Umgebung

Umgebungstemperatur +0 to +70°C

Relative Feuchte 10% bis 85%

Speisung

Externer Speisungsadapter Eingang: 100-240VAC @50-60Hz

Ausgang: 5VDC @ 2A

Angaben können, ohne vorherige Mitteilung, geändert werden.

8 OPTIONAL ERHÄLTLICH

Infrarotverlängerung

Marmitek bietet eine Vielzahl von Produkten an, die die Bedienung Ihrer Geräte ermöglichen, auch wenn diese sich in einem geschlossenen Schrank oder einem anderen Raum befinden. Diese Lösungen sind mit Kabel oder kabellos erhältlich. Weitere Informationen zu diesen Infrarotverlängerungen finden Sie auf www.marmitek.com.

Mehrere Geräte anschließen

Sie möchten mehrere A/V Geräte anschließen? Mit der Marmitek Connect Serie schließen Sie, ohne jeglichen Qualitätsverlust, mit nur

einem Kabel Ihre gesamten Geräte an. Weitere Infos zu diesem so genannten Switchgear finden sie unter www.marmitek.com.

Überall betrachten

Wenn Sie sich den Inhalt Ihrer HD Geräte überall ansehen möchten - sogar in anderen Räumen - können Sie sich für Marmiteks verdrahtete oder drahtlose AV-Anwendungen entscheiden. Mit den eingebauten Infrarotverlängerungen können Sie die Geräte durch Wände und Decken hindurch bedienen. Weitere Infos zu diesen so genannten HDMI Sendern finden Sie auf www.marmitek.com.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

AVERTISSEMENTS DE SÉCURITÉ

7 TECHNISCHE GEGEVENS

Resolutie

Ondersteunde HDTV Resoluties 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Ondersteunde PC Resolutie (max) 1920 x 1200

Ondersteunde 3D formaten 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Maximale Pixel Frequency (max) 225 MHz

Single link Bit Rate (max) 2.25 Gbps

Video Data Rate (max) 6.75 Gbps

Output Video HDMI HDCP1.0/1.1

In- en uitgangen

HDMI Ingang (19-pin female) 1 HDMI

HDMI Uitgang (19-pin female) 2 HDMI (Split412) / 4 HDMI (Split414)

Maximale HDMI kabel lengte 15 meter

Behuizing Splitter

Afmeting (H x B x D) 155 x 70 x 25mm

Gewicht 260g (Split412) / 285g (Split414)

Omgeving

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes Split412/414 mit den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/eg des europäischen Parlaments und den Bestimmungen vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und den Bestimmungen vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen Richtlinie 2002/95/EG des Europäischen Parlaments und den Bestimmungen vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und den Bestimmungen im Hinblick auf die Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb
