BEDIENUNGSANLEITUNG Split 422 MARMITEK

USER MANUAL 3 GEBRAUCHSANLEITUNG 9 GUIDE UTILISATEUR 15

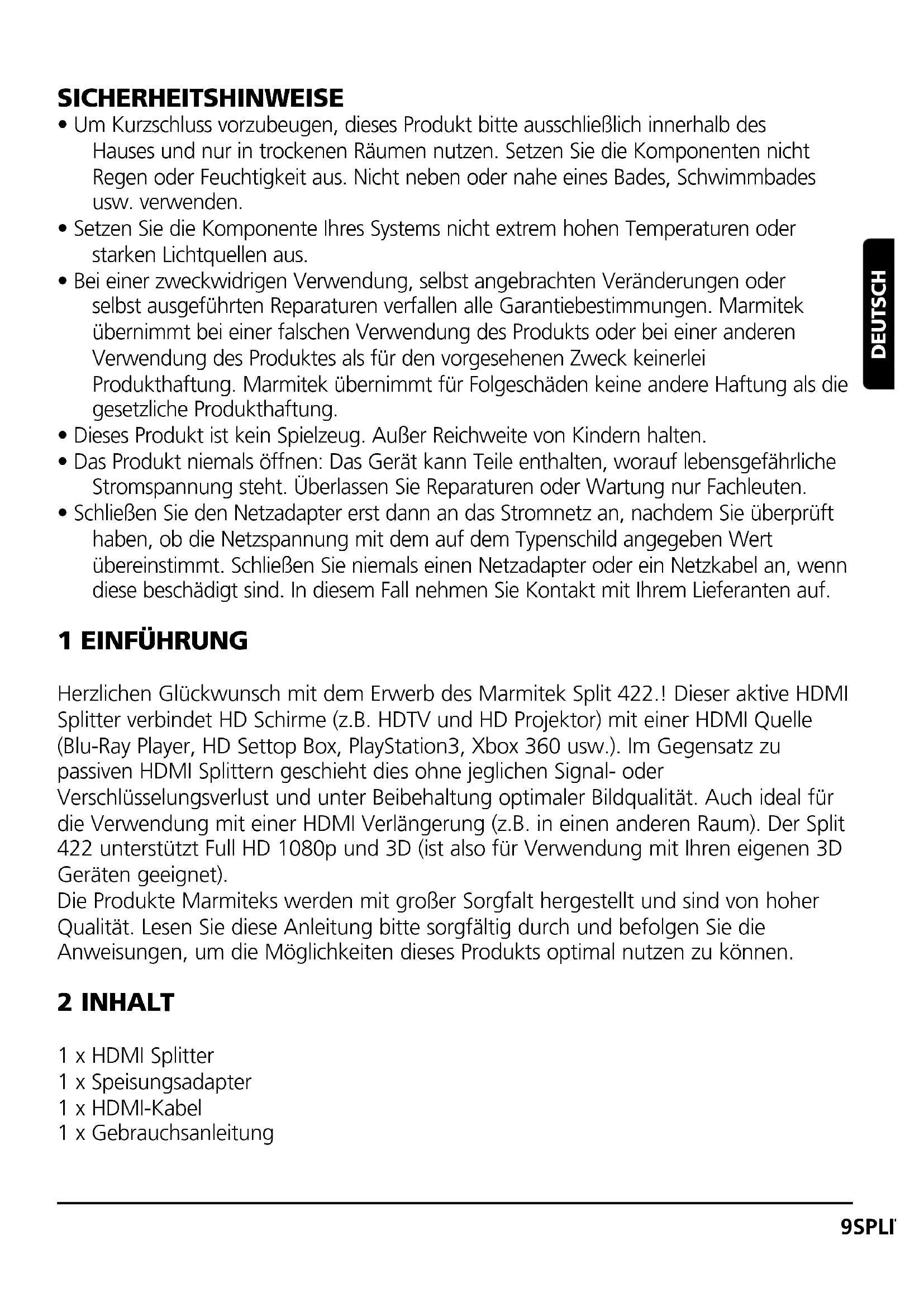

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.

• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.

• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.

• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf. 1 EINFÜHRUNG Herzlichen Glückwunsch mit dem Erwerb des Marmitek Split 422.! Dieser aktive HDMI Splitter verbindet HD Schirme (z.B. HDTV und HD Projektor) mit einer HDMI Quelle (Blu-Ray Player, HD Settop Box, PlayStation3, Xbox 360 usw.). Im Gegensatz zu passiven HDMI Splittern geschieht dies ohne jeglichen Signal- oder Verschlüsselungsverlust und unter Beibehaltung optimaler Bildqualität. Auch ideal für die Verwendung mit einer HDMI Verlängerung (z.B. in einen anderen Raum). Der Split 422 unterstützt Full HD 1080p und 3D (ist also für Verwendung mit Ihren eigenen 3D Geräten geeignet). Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können. 2 INHALT 1 x HDMI Splitter 1 x Speisungsadapter 1 x HDMI-Kabel 1 x Gebrauchsanleitung 9SPLIT 422

• Zum Anschließen von Spielcomputern wie PlayStation und XBox, Blu-Ray Disc, Satellitenempfänger und alle anderen HDMI Geräte.

• Eingebauter HDMI Switch ermöglicht, zwischen den 2 angeschlossenen HDMI Quellen zu schalten.

• Geeignet für Full HD 1080p und alle 3D Auflösungen.

• Mit eingebautem Repeater und Equilizer zum Abgleichen bzw. Glätten des HDMI Signals, womit Ihre HDMI Kabel Übertragung auf bis zu sage und schreibe 15 Meter verlängert wird.

• Störungsfrei aufgrund des soliden, interferenzfreiem Metallgehäuses.

• HDMI zertifiziert von ATC (Authorized Test Centers)

Videobandbreite 225 MHz (ermöglicht Bildwiedergabe von 1080p, 12-BIT und 60Hz).

• 3D (geeignet für Verwendung mit Ihren eigenen 3D Geräten)

• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)

• Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-Unterstützung)

• Lip-Sync (verhindert Synchronisationsprobleme zwischen Bild und Ton )

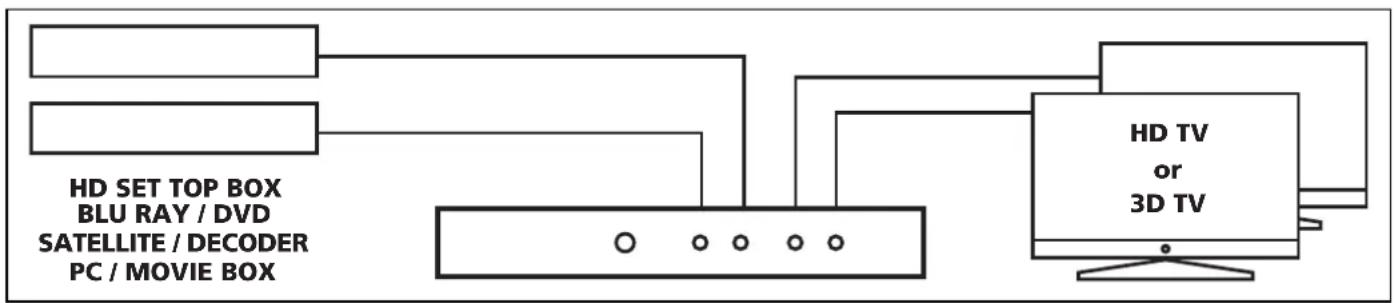

• CEC (mehrere ‘CEC’ Geräte mit nur einer Fernbedienung steuern). 4 INSTALLATION

1. Schließen Sie die HDMI Quelle mit HDMI Kabeln an den “Input” des Split422 an.

2. Schließen Sie die HDMI Schirme (HDTV oder HD Projektor) über HDMI Kabel an

den “Output” des Split 422 an.

3. Schließen Sie den Speisungsadapter an den Split 422 an und verbinden Sie diesen

mit der Steckdose. Tipps zur Installation: Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie wenig Kraft, um die HDMI Kabel anzuschließen oder loszukoppeln; diese könnten sonst Schäden erleiden.

3D TV SATELLITE / DECODER 10 © MARMITEK5 ANWENDUNG Wie hoch die maximale Auflösung ist, hängt vollkommen von der HDMI Quelle und den angeschlossenen HDMI Schirmen ab. Die Auflösung der HDMI Quelle muss so eingestellt werden, dass beide HDMI Schirme diese Auflösung unterstützen. Schauen Sie in der Gebrauchsanleitung der angeschlossenen HDMI Apparatur, welche Auflösung maximal unterstützt wird und wie diese eingestellt werden kann. Schalten Sie, wenn alles richtig angeschlossen und eingestellt ist, sämtliche Apparatur aus und wieder an. Wählen Sie den richtigen HDMI Eingang auf Ihrem HDMI Schirm und Sie werden auf beiden Schirmen das gleiche Signal mit der gleichen Auflösung sehen. Mit der Select Taste an der Vorderseite des Split422 kann manuell zwischen den 2 HDMI Quellen geschaltet werden. Beide HDMI Schirme werden auf dieselbe HDMI Quelle umschalten. Tipps zur Verwendung: Um Problemen vorzubeugen achten Sie bitte darauf, dass die HDMI Quelle und Schirme das HDCP Protokoll vollständig unterstützen.

6 HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton Wenn Sie nach dem Anschließen des HDMI Splitters kein, oder ein schlechtes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an Ihren Schirm anzuschließen (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Splitter oder dem Schirm liegt. Nicht von ATC (Authorized Test Centers) getestete und zertifizierte HDMI Geräte können Bild- und Tonprobleme verursachen.

• Prüfen Sie, ob der Speisungsadapter des Split 422 angeschlossen und mit der Steckdose verbunden ist.

• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.

• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführt.

• Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.

• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.

• Prüfen Sie, ob Ihre HDMI Quellen und Bildschirm das Verschlüsselungssystem HDCP (High-bandwidth Digital Content Protection) unterstützen. Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe und/oder auf automatisch eingestellt ist.

• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Auflösungen unterstützen. 11SPLIT 422 DEUTSCH• Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen. Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com 7 TECHNISCHE DATEN Auflösung Unterstützte HDTV Auflösungen 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Unterstützte PC Auflösung (max.) 1920 x 1200 Unterstützte 3D Daten 1080p@23.98/24Hz, 720p@59.94/60/50Hz Maximale Bildpunktfrequenz (max.) 225 MHz Single Link Bitrate (max.) 2.25 Gbps Video Datenrate (max) 6.75 Gbps Output Video HDMI HDCP1.0/1.1 Ein- und Ausgänge HDMI Eingang (19-Buchsenkontakt) 2 HDMI HDMI Ausgang (19-Buchsenkontakt) 2 HDMI Höchstlänge HDMI Kabel 15 Meter Splitter Gehäuse Maßangaben (H x B x T) 155x70x25mm Gewicht: 260g Umgebung Umgebungstemperatur +0 to +70° C Relative Feuchte 10% bis 85% Speisung Externer Speisungsadapter Eingang: 100-240VAC @50-60Hz Ausgang: 5VDC @ 2A Angaben können, ohne vorherige Mitteilung, geändert werden.

8 OPTIONAL ERHÄLTLICH

Infrarotverlängerung Marmitek bietet eine Vielzahl von Produkten an, die die Bedienung Ihrer Geräte ermöglichen, auch wenn diese sich in einem geschlossenen Schrank oder einem anderen Raum befinden. Diese Lösungen sind mit Kabel oder kabellos erhältlich. Weitere Informationen zu diesen Infrarotverlängerungen finden Sie auf www.marmitek.com. 12 © MARMITEKMehrere Geräte anschließen Sie möchten mehrere A/V Geräte anschließen? Mit der Marmitek Connect Serie schließen Sie, ohne jeglichen Qualitätsverlust, mit nur einem Kabel Ihre gesamten Geräte an. Weitere Infos zu diesem so genannten Switchgear finden sie unter www.marmitek.com. Überall betrachten Wenn Sie sich den Inhalt Ihrer HD Geräte überall ansehen möchten - sogar in anderen Räumen - können Sie sich für Marmiteks verdrahtete oder drahtlose AV-Anwendungen entscheiden. Mit den eingebauten Infrarotverlängerungen können Sie die Geräte durch Wände und Decken hindurch bedienen. Weitere Infos zu diesen so genannten HDMI Sendern finden Sie auf www.marmitek.com. Umweltinformation für Kunden innerhalb der Europäischen Union Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben. 13SPLIT 422
