MODE D'EMPLOI Split 422 MARMITEK

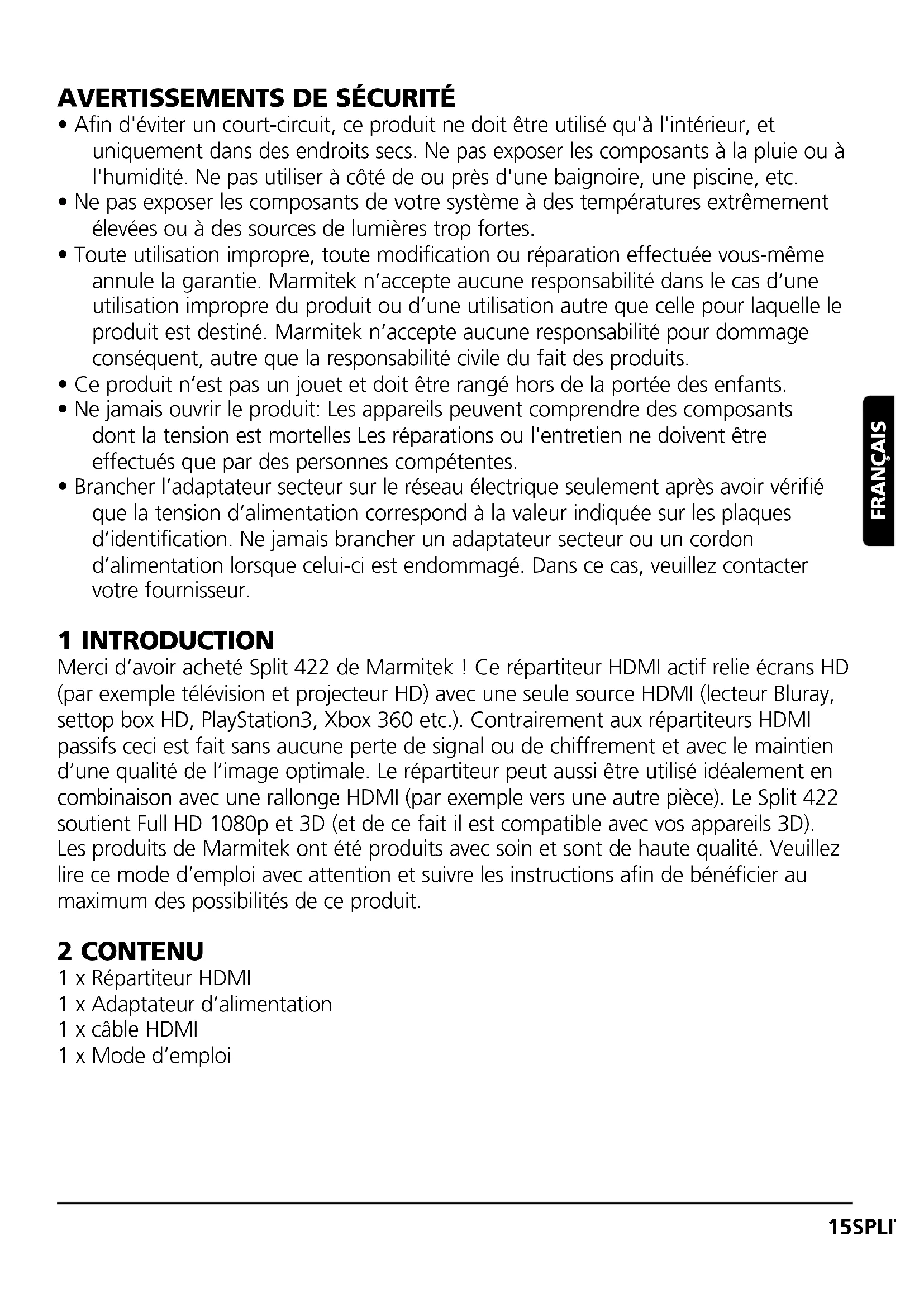

• Afin d'éviter un court-circuit, ce produit ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou près d'une baignoire, une piscine, etc.

• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumières trop fortes.

• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation impropre du produit ou d’une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n’accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.

• Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.

• Ne jamais ouvrir le produit: Les appareils peuvent comprendre des composants dont la tension est mortelles Les réparations ou l'entretien ne doivent être effectués que par des personnes compétentes.

• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne jamais brancher un adaptateur secteur ou un cordon d’alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur. 1 INTRODUCTION Merci d’avoir acheté Split 422 de Marmitek ! Ce répartiteur HDMI actif relie écrans HD (par exemple télévision et projecteur HD) avec une seule source HDMI (lecteur Bluray, settop box HD, PlayStation3, Xbox 360 etc.). Contrairement aux répartiteurs HDMI passifs ceci est fait sans aucune perte de signal ou de chiffrement et avec le maintien d’une qualité de l’image optimale. Le répartiteur peut aussi être utilisé idéalement en combinaison avec une rallonge HDMI (par exemple vers une autre pièce). Le Split 422 soutient Full HD 1080p et 3D (et de ce fait il est compatible avec vos appareils 3D). Les produits de Marmitek ont été produits avec soin et sont de haute qualité. Veuillez lire ce mode d’emploi avec attention et suivre les instructions afin de bénéficier au maximum des possibilités de ce produit. 2 CONTENU 1 x Répartiteur HDMI 1 x Adaptateur d’alimentation 1 x câble HDMI 1 x Mode d’emploi 15SPLIT 422

• Pour la connexion des consoles de jeux, telles que PlayStation et Xbox, les lecteurs Blu-ray, les récepteurs satellite ou tout autre appareil HDMI.

• Un commutateur HDMI intégré permet de basculer entre 2 sources HDMI connectées.

• Compatible Full HD 1080p et avec tous les formats 3D.

• Avec répétiteur et correcteur incorporés pour corriger une perte de signal éventuelle, permettant de raccorder un câble HDMI de 15 mètres à la sortie.

• Sans interférences grâce à la boite en métal solide de haute qualité.

• Certifié HDMI par ATC (Authorized Test Centers).

• Conforme aux normes HDCP (High-bandwidth Digital Content Protection). CARATÉRISTIQUES v1.3 HDMI

• Largeur de bande vidéo 250 MHz (image visible de 1080p, 12-bit et 60Hz)

• 3D (compatible avec vos appareils 3D)

• Deep Color 36-bit (des milliards de couleurs au lieu de millions de couleurs, une amélioration des gradations subtiles et un rapport de contraste plus élevé)

• Dolby TrueHD & DTS HD Master Audio ( soutien audio de haute qualité)

• Lip-Sync (prévient les problèmes de synchronisation de l'image et du son)

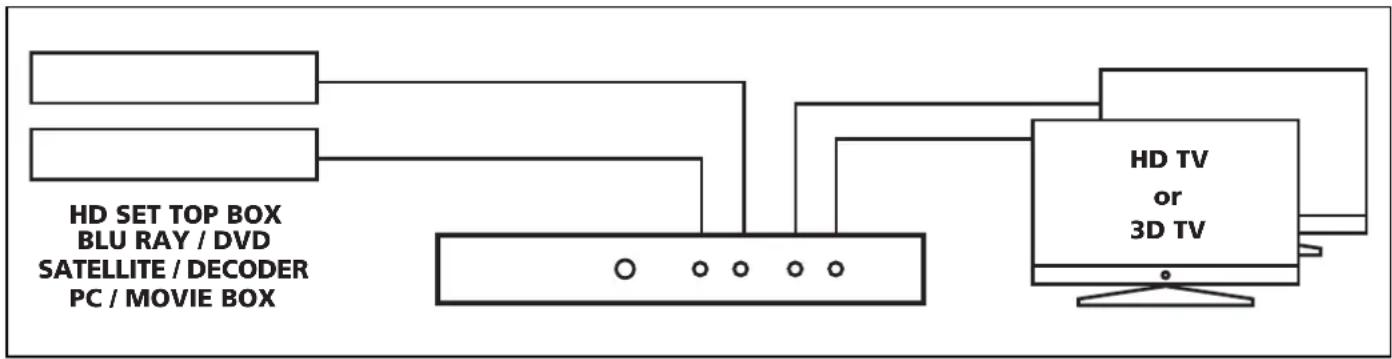

• CEC (permet de contrôler plusieurs appareils 'CEC' avec une seule télécommande) 4 INSTALLATION

1. Connectez les sources HDMI sur la prise “input” (entrée) du Répartiteur 422 par

le biais des câbles HDMI

2. Raccordez les écrans HDMI (télévision ou projecteur HD) à la sortie de Split 422 par

3. Raccordez l’adaptateur d’alimentation au Split 422 et branchez la prise.

Tuyau pour l’installation : Utilisez uniquement des câbles certifiés High Speed HDMI® pour la meilleure qualité de l'image et du son. N’utilisez pas de force pour raccorder ou débrancher les câbles HDMI, ceux-ci risquent alors d’être abîmés.

3D TV SATELLITE / DECODER 16 © MARMITEK5 UTILISATION La résolution maximale pouvant être utilisée dépend entièrement de la source HDMI et des écrans HDMI raccordés. La résolution de la source HDMI doit être réglée de telle façon que les deux écrans HDMI soutiennent cette résolution. Vérifiez dans le mode d’emploi des appareils HDMI raccordés quelle est la résolution maximale et comment celle-ci peut être réglée. Lorsque tous les appareils sont raccordés et réglés correctement, débranchez tous les appareils et rebranchez-les. Choisissez l’entrée HDMI correcte sur votre écran HDMI et vous verrez le même signal avec la même résolution sur les deux écrans. Le Sélecteur sur la face avant du Répartiteur 422 permet de basculer manuellement entre 2 sources HDMI. Les deux écrans HDMI basculeront sur la même source HDMI. Tuyau pour l’utilisation : Veillez à ce que la source et les écrans HDMI soutiennent entièrement le protocole HDCP afin d’éviter des problèmes.

6 FOIRE AUX QUESTIONS

Son ou image inexistants (ou mauvais) Si après avoir raccordé le répartiteur HDMI l’image est mauvaise ou inexistante, essayez de tracer le problème en raccordant les appareils un par un à votre écran (télévision, moniteur ou projecteur). Ainsi vous pouvez déterminer si le problème est causé par les sources HDMI, les câbles HDMI, le répartiteur HDMI ou l’écran. Les appareils HDMI n’ayant pas été soumis à un test et certifiés par ATC (Authorized Test Centers) peuvent causer des problèmes de son ou d’image.

Contrôlez que l’adaptateur d’alimentation de Split 422 soit raccordé et branché.

• Utilisez uniquement des câbles certifiés High Speed HDMI® pour la meilleure qualité de l'image et du son.

N’utilisez pas de câbles HDMI plus longs qu’indiqué dans les caractéristiques techniques

• Contrôlez que les câbles et/ou connecteurs HDMI ne soient pas abîmés.

• La source HDMI ainsi que votre écran doivent entièrement soutenir HDMI

• Contrôlez que vos sources et votre écran HDMI soutiennent HDCP (High- bandwidth Digital Content Protection). Pas d'image (ou image flou) 3D

• Vérifiez que la source HDMI a été réglée pour pouvoir reproduire les images 3D et/ou que ce réglage est mis en automatique

• Il est indispensable que la source HDMI ainsi que l'écran HD soutiennent les mêmes formats 3D.

• Vérifiez que l'image 3D est reproduite correctement en raccordant la source HDMI directement à l'écran HDMI avec un câble HDMI. Si vous avez d’autres questions voyez notre site www.marmitek.com 17SPLIT 422

FRANÇAIS7 CARACTÉRISTIQUES TECHNIQUES

Résolution Résolutions HDTV soutenues 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Résolutions PC soutenues (max.) 1920 x 1200 3D-formats soutenus 1080p@23.98/24Hz, 720p@59.94/60/50Hz Fréquence de pixel maximale (max.) 225MHz Débit binaire à liaison monovoie (max.) 2.25Gbps Débit de données vidéo (max.) 6.75Gbps Sortie vidéo HDMI HDCP1.0/1.1 Entrées et sorties Entrée HDMI (19-pin femelle) 2 HDMI Sortie HDMI (19-pin femelle) 2 HDMI Longueur de câble HDMI maximale 15m Boîtier du répartiteur Dimensions (HxLxP) 155x70x25 mm Poids 260g Environnement Température ambiante +0 à +70°C Humidité ambiante 10 % à 85 % Alimentation Adaptateur d’alimentation externe Entrée 100-240VAC @50-60Hz Sortie 5VDC @ 2A Les spécifications peuvent changer sans annonce préalable.

8 EN VENTE EN OPTION

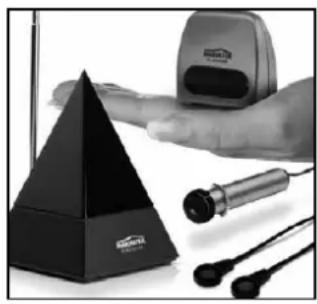

Rallonge infrarouge Marmitek offre une diversité de produits qui vous permettent également de manier vos appareils quand ils se trouvent dans un placard fermé ou même dans une autre pièce. Ceci est possible avec ou sans câbles. Vous trouverez des renseignements additionnels concernant ces rallonges infrarouges sur notre site www.marmitek.com. Raccorder plusieurs appareils Voulez-vous raccorder plusieurs appareils A/V ? Avec la série Marmitek Connect vous raccordez avec un seul câble tous les appareils en maintenant la qualité. Vous trouverez des renseignements additionnels concernant cet appareillage sur le site www.marmitek.com. 18 © MARMITEKRegarder partout Pour regarder le contenu de vos appareils HD partout dans la maison, même dans une autre pièce, vous pouvez opter pour les solutions AV avec ou sans fil de Marmitek. Une extension infrarouge incorporée vous permet de commander vos appareils à travers murs et planchers. Vous trouverez de plus amples informations concernant ces émetteurs HDMI sur www.marmitek.com. Informations environnementales pour les clients de l’Union européenne La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit. 19SPLIT 422
