Intitulé	Description
Type de produit	Répartiteur HDMI
Nombre de sorties	2 sorties HDMI
Résolution supportée	Jusqu'à 4K à 60 Hz
Compatibilité	Compatible avec les appareils HDMI standards
Alimentation	Alimentation externe requise
Dimensions	Compact, facile à intégrer dans un système audiovisuel
Installation	Installation plug-and-play, aucune configuration complexe
Maintenance	Vérifier régulièrement les connexions et l'alimentation
Sécurité	Utiliser uniquement avec des appareils compatibles pour éviter les dommages
Garantie	Garantie limitée, consulter le vendeur pour les détails

FOIRE AUX QUESTIONS - Split 712 MARMITEK

Qu'est-ce que le MARMITEK Split 712 ?

Le MARMITEK Split 712 est un répartiteur HDMI qui permet de diffuser un signal vidéo haute définition vers plusieurs écrans simultanément.

Comment connecter le MARMITEK Split 712 à mes appareils ?

Pour connecter le MARMITEK Split 712, branchez un câble HDMI de votre source vidéo (comme un lecteur Blu-ray ou un décodeur) à l'entrée HDMI du répartiteur, puis connectez les câbles HDMI de sortie vers vos écrans.

Le MARMITEK Split 712 prend-il en charge la résolution 4K ?

Oui, le MARMITEK Split 712 prend en charge des résolutions jusqu'à 4K à 30 Hz.

Pourquoi mon écran ne reçoit-il pas de signal ?

Vérifiez que tous les câbles HDMI sont correctement branchés et que la source vidéo est allumée. Assurez-vous également que votre écran est sur le bon canal d'entrée.

Le MARMITEK Split 712 nécessite-t-il une alimentation externe ?

Oui, le MARMITEK Split 712 nécessite une alimentation externe pour fonctionner. Assurez-vous que l'adaptateur secteur est correctement branché.

Puis-je utiliser le MARMITEK Split 712 avec des appareils 3D ?

Oui, le MARMITEK Split 712 est compatible avec les contenus 3D, tant que vos appareils source et écran supportent également cette fonctionnalité.

Que faire si la qualité d'image est mauvaise ou si le signal est instable ?

Vérifiez que vos câbles HDMI sont de bonne qualité et sans dommage. Essayez également de réduire la distance entre la source et le répartiteur, ainsi qu'entre le répartiteur et les écrans.

Le MARMITEK Split 712 fonctionne-t-il avec tous les types d'écrans ?

Le MARMITEK Split 712 fonctionne avec la plupart des écrans HDMI, y compris les téléviseurs et les moniteurs. Assurez-vous que les appareils sont compatibles avec les résolutions supportées par le répartiteur.

Où puis-je trouver le manuel d'utilisation du MARMITEK Split 712 ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de MARMITEK ou consulté dans l'emballage du produit.

MODE D'EMPLOI Split 712 MARMITEK

Instructions de sécurité

Veuillez lire attentivement ces instructions avant d'utiliser l'appareil et les conserver pour une utilisation ultérieure.

• Pour une utilisation à l'intérieur seulement.
• N'exposez pas le produit à des températures extrêmement élevées ou basses, à des sources lumineuses fortes ou à la lumière directe du soleil.
• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
• Les réparations ou l'entretien ne peuvent être effectués que par du personnel qualifié.

Conditions requises

Utilisez des câbles HDMI 2.1 certifiés qui prennent en charge une bande passante de 40 Gbit/s.

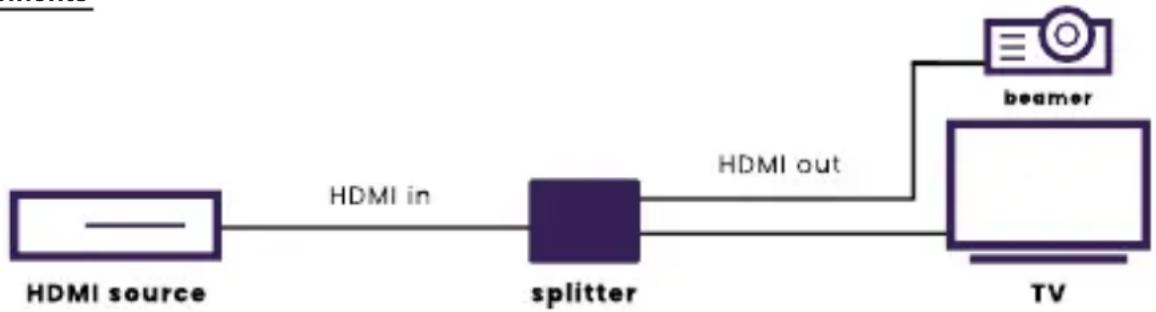

Installation

Avant de vous connecter, débranchez les périphériques HDMI.

• Connectez votre source HDMI au port HDMI marqué 'Input'.
• Connectez les ports HDMI marqués 'Output 1' et 'Output 2' à vos dispositifs d'affichage compatibles HDMI.
• Utilisez l'adaptateur d'alimentation et le câble USB-C pour connecter le port 'DC 5V' à une prise de courant.

Notes pour l'utilisation du produit

• Le répartiteur HDMI dispose de trois modes EDID : Auto, Copy et Scaler. Ces modes EDID déterminent la résolution vidéo et le format audio utilisés.

• 'Auto' : Détecte automatiquement la résolution d'image commune la plus élevée possible et le format audio pris en charge par les deux dispositifs d'affichage.

• 'Copy': Détecte uniquement la résolution d'image et le format audio de l'écran connecté à la 'Sortie 1'.

• 'Scaler' : Réduit la résolution de 8K à 4K ou de 4K à 1080p. Cela permet de s'assurer que tous les dispositifs d'affichage affichent la vidéo à leur résolution la plus élevée.

Spécifications techniques

Raccordements

Entrée 1 x HDMI (femelle)

Sortie 2 x HDMI (femelle)

Vidéo

Résolution Max. 8K60hz, 4K120hz, prend en charge HDR

HDCP prend en charge HDCP 2.3, 2.2 et 1.4

Formats de couleur RGB et YCbCr 4:4:4, 4:2:0

Profondeur de couleurs 6/8/10/12 bits

Bande passante 40 Gbps

Audio

Formats audio HDMI DTS-HD Master Audio, DTS:X, Dolby TrueHD, Dolby Digital/ AC3, LPCM7.1 et PCM 2.0CH

Boîtier et environnement

Dimensions 14 x 90 x 44 mm

Poids 87 g

Température ambiante de 0 °C à 70 °C

Humidité ambiante de 5 % à 90 %

Alimentation

Consommation électrique (max) 5 W

Alimentation 5 VDC/1 A

Raccordements

Déclaration de conformité

Par la présente, Marmitek BV déclare que le Split 712 répond aux exigences essentielles des directives 2014/30/EU.

La déclaration complète de conformité est disponible sur www.marmitek.com/en/declarations-of-conformity/
