Type de produit	Répartiteur HDMI actif
Marque	Marmitek
Modèle	Split 418 UHD
Nombre d'entrées HDMI	1 (type A femelle 19 broches)
Nombre de sorties HDMI	8 (type A femelle 19 broches)
Résolutions vidéo supportées	480p, 576p, 720p, 1080i, 1080p, 4K2K@24/30
Bande passante vidéo	10,2 Gbps
Fréquence d'horloge	300 MHz
Profondeur de couleur	Deep Color 36 bits
Formats audio HDMI	DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS, Dolby AC3, PCM 2.0
Formats 3D	Tous les formats 3D
Longueur maximale du câble HDMI	15 mètres
Alimentation	Adaptateur secteur externe 100-240 VAC @50-60 Hz, 5 VDC @1 A
Température ambiante de fonctionnement	0 à 70 °C
Humidité ambiante de fonctionnement	10 à 85 %
Commutateur EDID manuel	Oui (réglage de la résolution et du format audio)
Compatibilité HDCP	Oui
Entretien	Ne pas ouvrir. Utiliser à l'intérieur dans un endroit sec. Nettoyer avec un chiffon sec.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Débrancher avant entretien. Utiliser uniquement l'adaptateur fourni.
Contenu de l'emballage	1 x Répartiteur HDMI, 1 x Adaptateur secteur, 1 x Manuel d'utilisation

FOIRE AUX QUESTIONS - Split 418 UHD MARMITEK

Comment connecter le Marmitek Split 418 UHD ?

Éteignez tous les appareils. Connectez la source HDMI (ex: console, lecteur Blu-ray) à l'entrée. Connectez jusqu'à 8 écrans (TV, projecteur) aux sorties HDMI. Branchez l'adaptateur secteur sur 'DC 5V' puis sur une prise secteur.

Quels câbles HDMI utiliser ?

Utilisez exclusivement des câbles certifiés HDMI® High Speed pour une qualité optimale. Ne dépassez pas 15 mètres par câble.

Comment régler la résolution et le format audio ?

Utilisez les commutateurs EDID sur la face avant pour choisir manuellement la résolution vidéo (4K2K, 1080p, 1080i) et le format audio (HD Audio, DTS 5.1, Dolby Digital, PCM 2.0). En mode automatique, le splitter sélectionne les meilleurs réglages communs à tous les écrans.

Pourquoi n'y a-t-il pas d'image ou une image de mauvaise qualité ?

Vérifiez que l'adaptateur secteur est branché. Essayez de connecter la source directement à un écran pour isoler le problème. Assurez-vous d'utiliser des câbles HDMI High Speed non endommagés et que la source et l'écran supportent le HDCP.

Le format 3D ne s'affiche pas correctement, que faire ?

Vérifiez que la source HDMI est réglée pour sortir du 3D (mode automatique). Assurez-vous que la source et l'écran supportent les mêmes formats 3D. Testez la connexion directe entre la source et l'écran pour confirmer.

Puis-je utiliser le splitter avec un câble HDMI plus long que 15 mètres ?

Non, la longueur maximale recommandée est de 15 mètres. Au-delà, des pertes de signal peuvent survenir.

Le splitter est-il compatible avec les consoles de jeux ?

Oui, il est compatible avec toutes les sources HDMI, y compris les consoles de jeux (PS4, Xbox, etc.), pourvu qu'elles sortent en HDMI. Supporte le Full HD, l'Ultra HD et le 3D.

Comment entretenir le répartiteur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec et doux. N'ouvrez jamais le boîtier. Évitez l'humidité et les températures extrêmes.

Que faire si un écran ne détecte pas le signal ?

Vérifiez le câble et la connexion. Essayez un autre port de sortie. Assurez-vous que l'écran est allumé et sur la bonne source. Si le problème persiste, ajustez les paramètres EDID manuellement.

Où trouver la déclaration de conformité ?

La déclaration de conformité complète est disponible sur le site www.marmitek.com. Le produit est conforme aux directives européennes 2014/53/UE, 2017/2102 et 2019/1782.

MODE D'EMPLOI Split 418 UHD MARMITEK

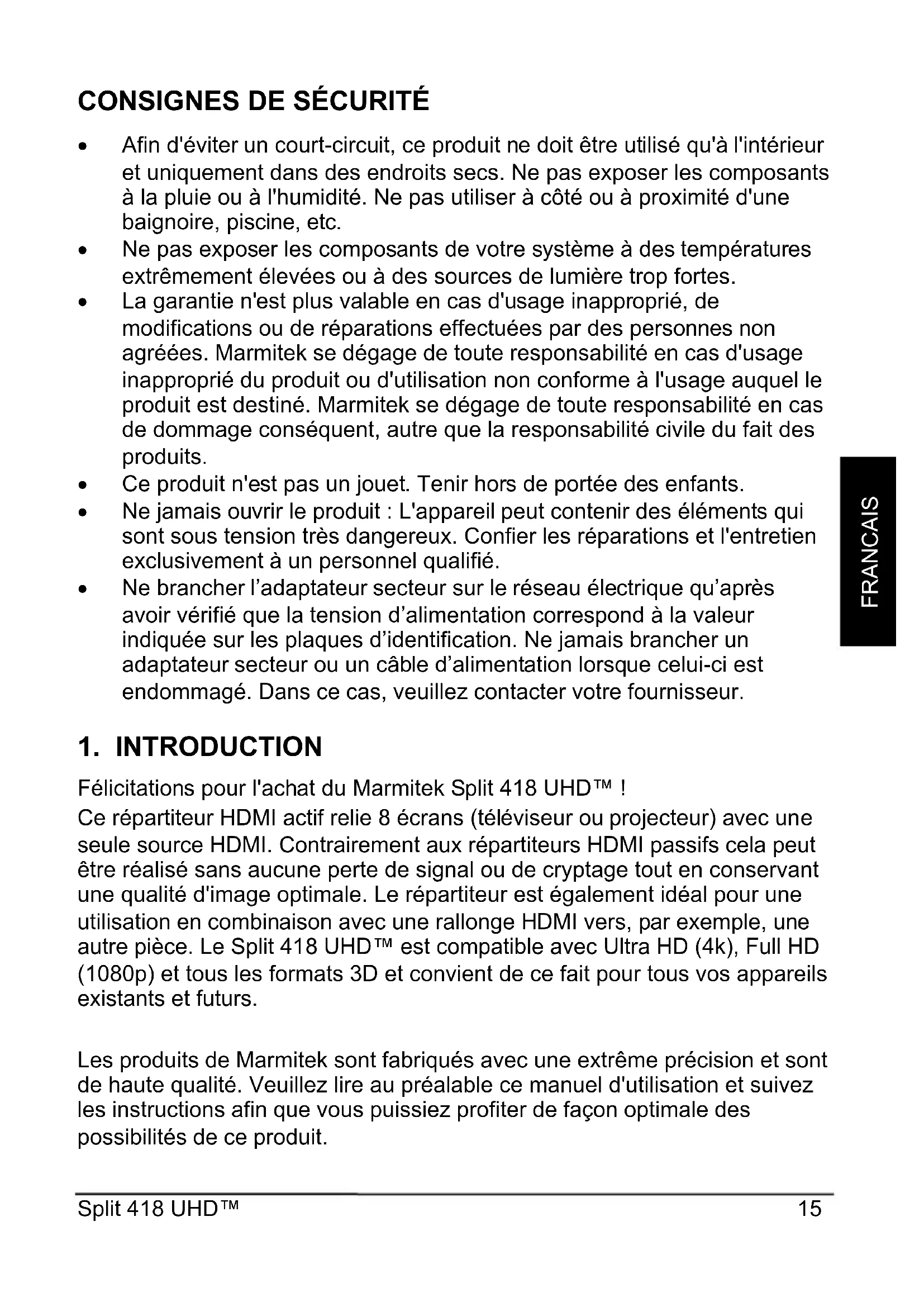

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté ou à proximité d’une baignoire, piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumière trop fortes.
• La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées. Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné. Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.
• Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux. Confier les réparations et l'entretien exclusivement à un personnel qualifié.
• Ne brancher l'adaptateur secteur sur le réseau électrique qu’après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un câble d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

1. Introduction

Félicitations pour l'achat du Marmitek Split 418 UHD™!

Ce répartiteur HDMI actif relie 8 écrans (développeur ou projecteur) avec une seule source HDMI. Contrairement aux répartiteurs HDMI passifs, cela peut être réalisé sans aucune perte de signal ou de cryptage tout en conservant une qualité d'image optimale. Le répartiteur est également idéal pour une utilisation en combinaison avec une rallonge HDMI vers, par exemple, une autre pièce. Le Split 418 UHD™ est compatible avec Ultra HD (4k), Full HD (1080p) et tous les formats 3D et convient de ce fait pour tous vos appareils existants et futurs.

Les produits de Marmitek sont fabriqués avec une extrême précision et sont de haute qualité. Veuillez lire au préalable ce manuel d'utilisation et suivez les instructions afin que vous puissiez profiter de façon optimale des possibilités de ce produit.

2. Contenu de l'emballage

1 x Répartiteur HDMI 1 x Adaptateur secteur 1 x Manuel d'utilisation

• Permet de montrer simultanément les images et le son de votre Décodeur TV Numérique, de votre récepteur satellite, de votre console de jeux ou de leur lecteur Blu-ray sur 8 écrans (TV ou projecteur). Il est donc inutile de changer votre cable HDMI si vous souhaitez regarder des films ou jouer à des jeux sur un autre écran.
• Grâce à l'unique commutateur EDID, déterminez vous-même, le cas échéant, la résolution vidéo (4k2k, 1080p, 1080i) et le format audio (HD Audio, DTS 5.1, Dolby Digital, PCM 2.0) sur la sortie HDMI.

Caractéristiques HDMI

• Bande passante vidéo 300MHz (permet la lecture d’images Ultra HD 4k et Full HD 1080p)
• Supporte tous les formats 3D (convient pour une utilisation avec vos propres appareils 3D).
• Deep Color 36-bit (Profondeur intense des couleurs 36-bit, des milliards de couleurs au lieu de millions de couleurs, ILA restitution des différences subtiles dans la gradation et un rapport de contraste plus élevé)
• Dolby TrueHD & DTS-HD Master Audio (support audio de haute qualité)

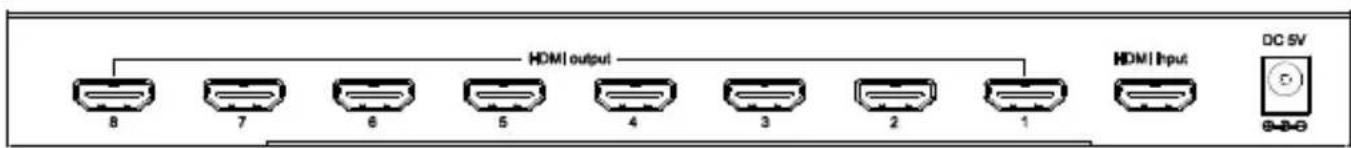

Conseils d'installation

• Eteignez tous les appareils (téléviseur et sources HDMI) avant de les connecter au Split 418 UHD™. S'il n'est pas possible de les éteindre, débranchez la prise de courant.
• Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. Ne forcez pas pour connecter ou déconnecter les câbles HDMI, autrement cela pourrait les endommager.

1. Connectez la source HDMI (telle que console de jeux, lecteur Blu-ray et Dé âble HDMI.
2. Connectez les écrans (televiseurs ou projecteur) sur les ports HDMI avec l'inscription "HDMI output" ("sortie HDMI") avec un cable HDMI.
3. Connectez l'adaptateur secteur sur "DC 5V" et branchez la fiche dans la prise de courant.

5. Parametrages EDID

EDID signifie Extended Display Identification Data (Données Étendues d'Identification d'Affichage) et il est utilisé pour la communication entre les sources HDMI et les écrans afin de déterminer les résolutions d’images et les formats audio pris en charge. La source HDMI demande ces informations à l’écran et détermine la meilleure résolution ou le meilleur format audio. Lorsqu’on utilise plusieurs écrans (téléviseurs ou projecteurs), la meilleure résolution et le meilleur format audio, pris en charge par tous les écrans connectés, sont déterminés.

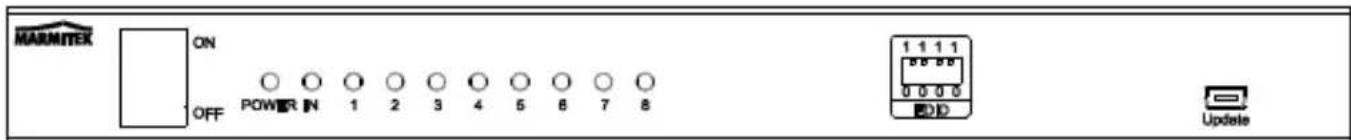

Dans certains cas, cela peut causer des problèmes, par exemple lorsque l'une des sources ou l'un des écrans connectés ne supporte pas bien l'EDID. En utilisant les commutateurs situés sur le front de l'appareil, vous pouvez saisir manuellement la résolution vidéo et le format audio souhaités. Veuillez consulter l'annexe 1 à la page 39 pour une liste des paramètres correspondants.

Conseil : Dans des conditions normales, utiliser tout le mode automatique ; l'image et le son seront restitués sur tous les écrans connectés. Dans le cas de réglages manuels, il se peut que l'image et le son ne soient pas restitués sur 1 ou plusieurs écrans si le réglage concerné n'est pas pris en charge.

Pas d'image (ou image de mauvaise qualité) ni de son

Si après avoir connecté le commutateur HDMI vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de tracer la cause du problème en connectant les appareils l'un après l'autre à votre écran (développeur, moniteur ou projecteur). Vous pourrez ainsi déterminer si le problème provient des sources HDMI, des câbles HDMI, du commutateur HDMI ou de l'écran.

Assurez-vous que l'adaptateur secteur soit connecté et branché dans la prise de courant. - Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la meilleure qualité d'image et de son. - N'utilisez pas de câbles HDMI qui soient plus longs que ce qui est spécifique dans les caractéristiques techniques. Assurez-vous que les câbles HDMI et/ou connecteurs ne soient pas endommagés. - La source HDMI ainsi que l'écran doit supporter pleinement le HDMI. Assurez-vous que vos sources HDMI et votre écran supportent la protection contre la copie HDCP (Highbandwidth Digital Content Protection).

Pas d'affichage 3D correct

Assurez-vous que la source HDMI soit paramétrée pour restituer les images 3D et/ou qu'elle soit en mode automatique. - Notre source HDMI ainsi que votre écran HD doivent supporter les mêmes formats 3D. Assurez-vous que l'image 3D soit restituée correctement en connectant la source HDMI directement à l'écran HD avec un câble HDMI.

Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.com

Connexions

Entrée HDMI 1x HDMI (19 broches femelle)

Sortie HDMI 8x HDMI (19 broches femelle)

Longueur du câble HDMI 15 mètres maximum

Vidéo

Résolutions prises en charge 480p, 576p, 720p, 1080i, 1080p et 4k2k@24/30

Standards HDMI HDCP, CEC, EDID, DVI, tous les formats 3D, Deep Color (36bit)

Bande passante vidéo 10.2 Gbps

Fréquence d'horloge 300 MHz

Audio

HDMI audio DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS, Dolby-AC3 et 2.0CH

Boîtier du répartiteur

Température ambiante +0 à +70°C

Humidité ambiantes 10% à 85%

Alimentation

Adaptateur secteur externe 100-240VAC @50-60Hz, 5VDC @ 1A

Informations environnementales pour les clients de l'union européenne

La directive européenne 2002/96/CE exige que l'équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les

moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L'élimination et le recyclage en bonne et due forme ont pour but de lutter contre l'impact néfaste potentiel de ce type de produits sur l'environnement et la santé publique. Pour plus d'informations sur le mode d'élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l'endroit où vous avez acheté le produit.

Par la présente, Marmitek BV déclare que l'appareil Split 418 UHD™ est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives:

Directive 2014/53/UE du Parlement Européen et du Conseil du 16 avril 2014 relative à l'harmonisation des législations des États membres concernant la mise à disposition sur le marché d'équipements radioélectriques et abrogeant la directive 1999/5/CE.

Directive (UE) 2017/2102 du Parlement Européen et du Conseil du 15 novembre 2017 modifiant la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Règlement (UE) 2019/1782 de la Commission du 1er octobre 2019 établissant des exigences d'écoconception pour les sources d'alimentation externe en vertu de la directive 2009/125/CE du Parlement européen et du Conseil et abrogeant le règlement (CE) n° 278/2009 de la Commission.

Vous pouvez consulter la déclaration de conformité complète à http://www.marmitek.com

DROITS d'auteur

Marmitek est une marque déposée de Vogel's Holding B. V. Tout a été mis en œuvre pour que les informations représentées dans ce manuel soient exactes. Marmitek n'est pas responsable des erreurs de reproduction ou d'impression. Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek B. V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction, toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés pour toutes reproductions. Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour information, sans aucune intention de préconisation ni de recommandation. Marmitek décline toute responsabilité quant à l'utilisation et au fonctionnement de ces produits.

Marmitek BV - Boîte postale 4257 - 5604 EG Eindhoven Pays-Bas
