Split 618 Pro - Splitter MARMITEK - Gratis gebruiksaanwijzing en handleiding

Producttype	Actieve HDMI-verdeelversterker
Merk	Marmitek
Model	Split 618 Pro
Afmetingen (H x B x D)	16 x 243 x 102 mm
Gewicht	570 g
Voeding	Externe adapter 100-240 VAC, 50/60 Hz; uitgang 12 VDC, 1 A
Aansluitingen	1 HDMI-ingang (19-pins vrouwelijk), 8 HDMI-uitgangen (19-pins vrouwelijk)
Ondersteunde resoluties	4K Ultra HD (3840x2160/4096x2160 @ 24/30/50/60 Hz), Full HD (1080p @ 120 Hz), 3D, pc-indelingen tot QSXGA (2560x2048 @ 60 Hz)
HDMI-standaarden	HDMI 2.0b, HDR, EDID, DVI, Deep Color 36 bits
Kopieerbeveiliging (HDCP)	HDCP 2.2 en HDCP 1.4
Ondersteunde audioformaten	DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/AC3, DTS 5.1, stereo PCM
Maximaal datadebiet	18 Gbit/s
Belangrijkste functies	Ingebouwde repeater en equalizer, EDID-schakelaar (Auto/Copy 1), ondersteuning voor Ultra HD 4K60, HDR, 3D, Dolby Vision
Onderhoud en reiniging	Reinig met een droge, zachte doek. Gebruik geen vloeibare of schurende producten. Koppel los voor het reinigen.
Veiligheid	Alleen binnenshuis gebruiken. Niet blootstellen aan vocht, extreme temperaturen, direct zonlicht. Niet openen. Koppel los bij langdurig gebruik.
Reserveonderdelen en repareerbaarheid	Reparaties alleen door gekwalificeerd personeel. Neem bij schade contact op met de leverancier.
Inhoud van de set	1 HDMI-verdeelversterker, 1 voedingsadapter, 1 gebruikshandleiding
Garantie	Wettelijke garantie. Ongeautoriseerde reparaties maken de garantie ongeldig.
Gebruiksomgeving	Temperatuur: 0 tot 40 °C, luchtvochtigheid: 20 tot 90%
Maximale HDMI-kabellengte	15 meter

Veelgestelde vragen - Split 618 Pro MARMITEK

Hoeveel televisies kan ik aansluiten op de Split 618 Pro?

U kunt maximaal 8 televisies of projectoren tegelijk aansluiten via de HDMI-uitgangen.

Wat moet ik doen als er geen beeld wordt weergegeven op een tv?

Controleer of de voedingsadapter is aangesloten. Probeer de bronnen en schermen één voor één aan te sluiten om het probleem te identificeren. Gebruik gecertificeerde HDMI-kabels van maximaal 15 meter.

Hoe stel ik de EDID-schakelaar in?

Gebruik de EDID-knop: stand Auto om automatisch de beste gemeenschappelijke resolutie te detecteren, of Copy 1 om de resolutie van het scherm op uitgang 1 te gebruiken. Bij problemen probeer Copy 1 voor 3D- of 4K-inhoud.

Ondersteunt de Split 618 Pro 4K bij 60 Hz?

Ja, het ondersteunt Ultra HD 4K (3840x2160) tot 60 Hz met een datasnelheid van 18 Gbit/s, evenals HDR en Deep Color 36 bit.

Kan ik de verdelger gebruiken met een audioversterker?

De verdelger geeft HDMI-audio door, inclusief Dolby Atmos, DTS:X en PCM. Om de audio te scheiden heeft u echter een speciale audio-extractor nodig.

Wat moet ik doen als 3D niet correct wordt weergegeven?

Zorg ervoor dat de bron is ingesteld op 3D en controleer de compatibiliteit met uw tv. Probeer de bron rechtstreeks op het scherm aan te sluiten. Als dat werkt, stel de EDID in op Copy 1.

Heeft de verdelger een externe voeding nodig?

Ja, er wordt een 12V 1A netadapter meegeleverd. Deze moet zijn aangesloten om de verdelger correct te laten werken, vooral met meerdere schermen.

Welke HDMI-kabels moet ik gebruiken?

Gebruik gecertificeerde High Speed HDMI-kabels voor de beste kwaliteit. De aanbevolen maximale lengte is 15 meter.

Is de Split 618 Pro compatibel met HDCP 2.2?

Ja, het ondersteunt HDCP 2.2 en HDCP 1.4, noodzakelijk voor beveiligde 4K Ultra HD-inhoud.

Hoe maak ik de verdelger schoon?

Koppel het apparaat los en gebruik een droge, zachte doek. Gebruik geen vloeistoffen of schurende producten om beschadiging van de componenten te voorkomen.

GEBRUIKSAANWIJZING Split 618 Pro MARMITEK

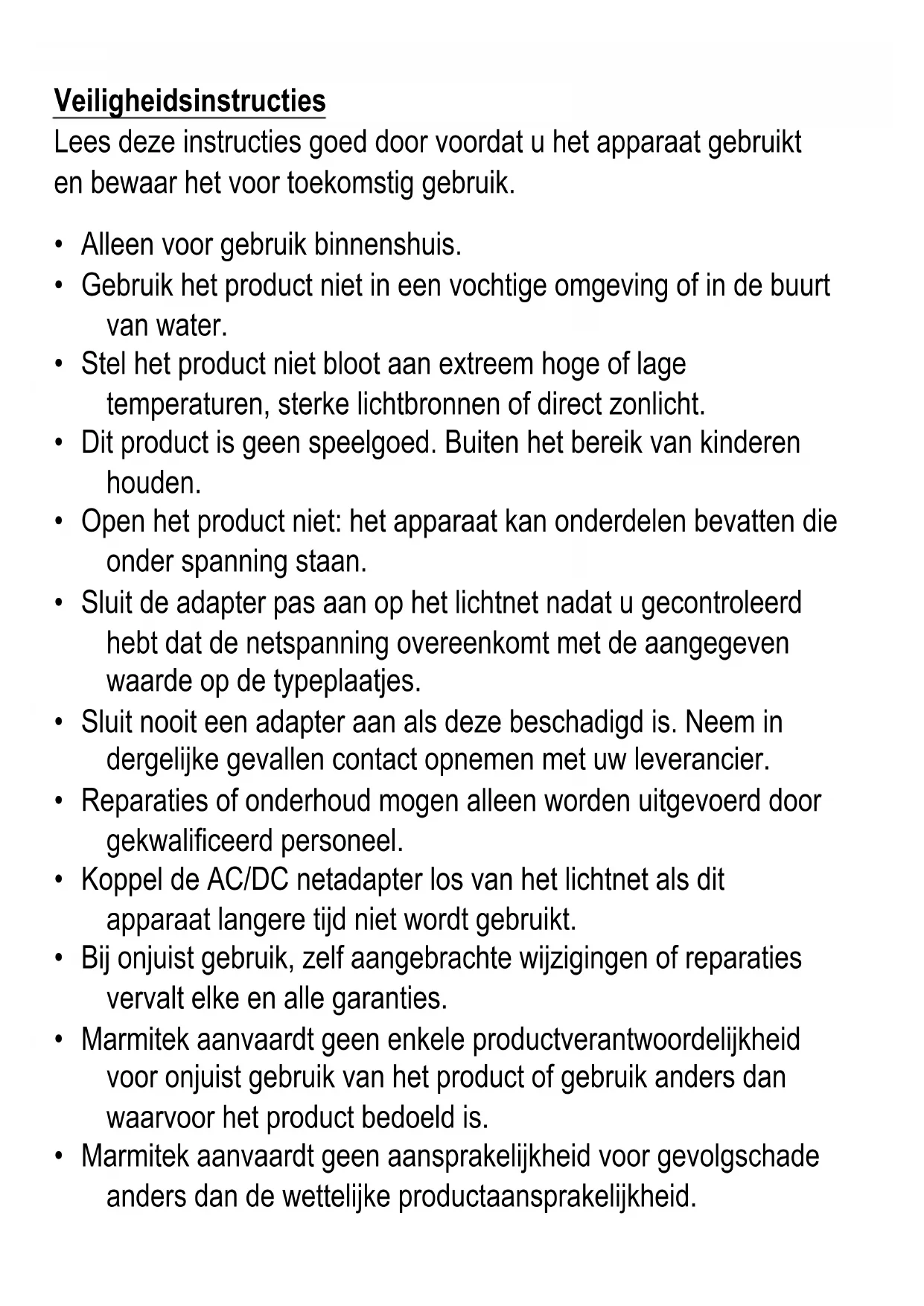

Veiligheidsinstructies

Lees deze instructies goed door voordat u het apparaat gebruikt en bewaar het voor toekomstig gebruik.

• Alleen voor gezruik binnenschuis.
• Gebruik het product Niet in een vochtige omgeving of in de buurt van water.
• Stel het product Niet bloot aan extreem hoge of lage temperaturen, sterke Lichtbronnen of direct zonlicht.
• Dit product is geen spelelgoed. Buiten het bereik van kinderen honden.
• Open het product nicht: het apparaat kan onderdelen bevatten die onder spanning staan.
• Sluit de adapter pas aan op het lichtnet nadat u gecontroleerd hebt dat de netspanning overeenkomt met de aangegeven waarde op de typeplaatjes.
• Sluit nooit een adapter aan als alles beschadigd is. Neem in dergelijkke geallen contact opnemen met uw leverancier.
• Reparaties of onderhoud mogen alleen worden uitgevoerd door gekwalificeerd personeel.
• Koppel de AC/DC netadapter los van het Lichtnet als dit apparaat langerearend nicht worden gezruikt.
• Bij onjuist gezbruik, zich aangebrachte wijzigingen of reparatives vervalt elke en alle garanties.
• Marmitek aanvaardt geen enkele productverantwoordelijkheid voor onjuist gebruik van het product of gebruik anders dan waarvoor het product bedoeld is.
• Marmitek aanvaardt geen aansprakelijkheid voor gevolgschade anders dan de wettelijkke productaansprakelijkheid.

Inleiding

Gefeliciteerd met uw aankoop van de Marmitek Split 618 Pro! Deze actieve HDMI splitter verbindt 8 TV's of projectoren met&e n HDMI bron. In gegenstelling tot passieve HDMI splitters kan dit zonder signaalverlies of codering, met behoud van optimale beeldkwaliteit. Hij is ook ideaal voor gebruik met HDMI Extenders, bijvoorbeeld maar een andere kamer. De Split 618 Pro ondersteunt Ultra HD (4k), Full HD (1080p) en alle 3D-formaten, waardoor hij geschikt is voor al je bestaande en toekomstige apparatuur.

Al once producten zijn ontworpen en vervaardigd volgens de hoogste kwaliteitseisen. Lees eerst deze handleiding en volg de instructies om optimaal te{kunnen genieten van de möglichkheden van dit product.

Voordelen

• Maakt het möglichk om video en audio van je digitale tv-decoder, satellitontvanger, gameconsole of Blu-ray speler tegelijkkertijd waar te Geven op 8 tv's of projectoren.
• Geniet van de{nieuwste Ultra HD-content enbekijk Netflix of een Blu-ray film in 4K, met behoud van ultiem contrast en practigte kleuren.
• Je hoefft geen HDMI-kabelsmeer te verwisselen als je films wilt kijken of games wilt spelen op een andere tv.
• Met ingebouwde repeater en equalizer om signalverlies te corrigeren.
• Stel desgewenst de maximale videoresolutie van de HDMI-uitgang in met de unique EDID-schakelaar.
• Ondersteunt HDCP 2.2 voor het afspelen van beschemde 4K Ultra HD-inhoud.

HDMI eigenschappen

• De maximale doorvoersnelheid is 18 Gbit/s (gigabit per seconde). Hierdoor kan HDMI 2.0 Ultra HD 4K-beelden weergeven met 60 fps (frames per seconde).
• Geschikt voor de{nieuwste Ultra HD 4K60-resolutie (3840 x 2160 / 60 Hz), High Dynamic Range (HDR), Deep Color en 4:4:4 chromakleuren.
• Ondersteunt alle 3D-indelingen (geschickt voor gebruik met je eigenv 3D-apparatuur)
• Deep Color 36-bits (miljarden inplaats van miljoenen kleuren, betere reproductie vansubstiele verschillen in gradatie en een hogere contrastverhouding).
• Ondersteunt Dolby Atmos, Dolby Vision en DTS:X en andere gangbare audioformaten.

Inhoud van de set

1 x HDMI-splitter
1 x Voedingsadapter
1 x gebruikershandleiding

Aandeslag

Voor de installment:

• Schakel alle apparaten (tv en HDMI-bronnen)uit voordat je ze op de Split 618 Pro aansluit. Als een apparaat nicht kan wordenuitgeschakeld, verwijder dan de stekkeruit het stopcontact.

• Gebruik alleen High Speed HDMI® gecertificierde kabels voor de Beste beeld- en geluidskwaliteit. Als u te veel kracht gebruikt om de HDMI-kabels aan te sluiten of los te koppelen, können ze beschadigd raken.

• Wees voorzichtig bij het aansluiten van uw HDMI kabels. Deze beschadigen gemakkelijk.

Installatie

Gebruik een HDMI-kabel om de HDMI-bron (zoals een gameconsole, Blu-ray speler of digitale tv-decoder) aan te sluiten op de HDMI-poort met de aanduiding "Input".

Gebruik een HDMI-kabel om de tv of projector aan te sluiten op de HDMI-poorten met de aanduiding "Uitgang".

Sluit bij voorkeur de TV of projector met de hoogste resolutie (bijv.

UltraHD) aan op "Output 1" en die met een lagere resolutie (bijv. Full HD) op "Output 2".

Sluit de voedingsadapter aan op de ingang "DC 12V" en steek de stekker in het stopcontact.

Gebruik

EDID

EDID staat voor Extended Display Identification Data en worden gezruikt voor communicatie tussen HDMI-bronnen en tv's, zodat u de ondersteunde beeldschermresoluties en audioformaten kurz bepalen. De HDMI-bron vraagt deze informatie op bij de tv en bepaalt de Beste resolutie of het beste audioformaat. Bij gezruik van meerdere tv's (tv's of projectoren) worden de Beste resolutie en het beste audioformaat bepaald dat door alle aangesloten tv's worden ondersteund.

Dit kan in sommige situations problemen veroorzaken, bijvoorbeeld wonneer een van de aangesloten bronnen of tv's EDID nicht volledig ondersteunt.

Gebruik de EDID-knop om de volgende opties te kiezen:

• AUTO: detecteert automatisch de hoogst möglichke gemeinschappelijk beeldresolutie en audioformaat die door beiden tv's ondersteund worden. Geluid en beeld worden op beiden tv's weergegeven.
• COPY 1: detecteert alleen de resolutie en het audioformaat van het beeldscherm dat is aangesloten op "Output 1". Dit voorkomt problemen bij het afspelen van bijvoorbeeld 3D of UltraHD (4k).

Tip: Gebruik in standardisiatties als侨 de automatische instelling, waardoor beeld en geluid op alle aangesloten tv's worden weergegeven. Bij handmatige instelleningen is het möglichk dat er geen beeld of geluid wordt weergegeven op een of meer tv's als de juiste instelling nicht worden ondersteund.

Productgegevens

Technische specificaties

Aansluitingen

HDMI-ingang: 1x HDMI (19-pins vrouwelijk)

HDMI-uitgang: 8x HDMI (19-pins vrouwelijk)

Lenght HDMI-kabel: max. 15 meter

Video

Ondersteunde resolutions: 4K (4096x2160)@24/30/50/60Hz,

480i~1080p@50/60Hz,1080p@120Hz en 3D@1080p/60Hz.

Ondersteunde pc-resoluties: max. QSXGA (2560x2048@60Hz).

HDMI-standaarden HDMI 2.0b, HDR, EDID, DVI, alle 3D-indelingen en Deep Color 36-bit.

HDCP-standardaarden: HDCP 2.2 en HDCP 1.4

Kleurformaten: RGB en YCbCr 4:4:4, 4:2:0 of 4:2:2.

Kleurdiepte: max. 36-bits.

Doorvoersnelheid: max. 18 Gbit/s.

Klokfrequentie: max. 600 MHz.

Audio

HDMI audio-indelingen: DTS-HD Master Audio, Dolby TrueHD,

Dolby Atmos, DTS:X, Dolby Digital/ AC3,

Omgevingstemperatuur: +0 tot +40° C

Specifications: können zonder voorafgaande kennisgeving worden gewijzigd.

Veelgestelde vragen (FAQ's)

Geen (of slecht) beeld en geluid

Als je last hebt van slecht of geen beeld na het aansluiten van de HDMI splitter, probeer dan het probleem te identificeren door de apparaten een voor een aan te sluiten op je TV, monitor of projector. Zo=kunt u vaststellen of het probleem ligt bij de HDMI-bronnen, de HDMI-kabels, de HDMI-splitter of de tv.

• Zorg ervoor dat de voedingsadapter is aangesloten en in het stopcontact zit.
• Gebruik voor de Beste beeld- en geluidskwaliteit alleen High Speed HDMI® gecertificeerde kabels.
• Gebruik geen HDMI-kabels die langer zijn dan aangegeven in de technische gegevens.
• Controller de HDMI-kabels en/of connectors op beschadigingen.
• Zowel de HDMI-bron als uw tv要去en HDMI volledig ondersteunen. Controller of uw HDMI bronnen en TV HDCP 2.2 (High Bandwidth Digital Content Protection) kopieerbeveiliging ondersteunen.

• Controller of de HDMI bron is ingesteld om 3D waar te givenen/of dat deze is ingesteld op automatisch.
• Zowel de HDMI-bron als uw HDTV要去endezelfde 3Dindelingen ondersteunen.
• Controller of 3D correct wordt weergegeven door de HDMI-bronrechtstreeks op het HD-schem aan te sluiten met een HDMI-kabel.

Heb je andere vragen die nicht door de bovenstaande informatatie zijn opgelost? Ga dan maar www.marmitek.com

Conformiteitsverklaring

Hierbij verklaart Marmitek BV dat deze Split 618 Pro voldoet aan de essentiele eisen en aan de overige relevante bepalingen van de volgende richtlijnen:

Richtlijn 2014/30/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit (herschikking) Richtlijn 2014/35/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen.

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 15 november 2017 tot wijziging van Richtlijn 2011/65/EU betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

Verordening (EU) 2019/1782 van de Commissie van 1 oktober 2019 tot vaststelling van eisen inzake ecologisch ontwerp voor exterstroomvoorzieningen overeenkomstig Richtlijn 2009/125/EG van het Europees Parlement en de Raad en tot intrekking van Verordening (EG) nr. 278/2009 van de Commissie.

U kurz de volledige conformiteitsverklaring lezen op http://www.marmitek.com/en/declarations-of-conformity/

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven - The Netherlands www.marmitek.com
