MANUALE UTENTE Split 618 Pro MARMITEK

Temperatura ambiente: +0 a +40° C

Humedad : 20% a 90%

Alimentación

Adaptador de alimentacion externo: 100-240VAC @50-60Hz, 12VDC @ 1A

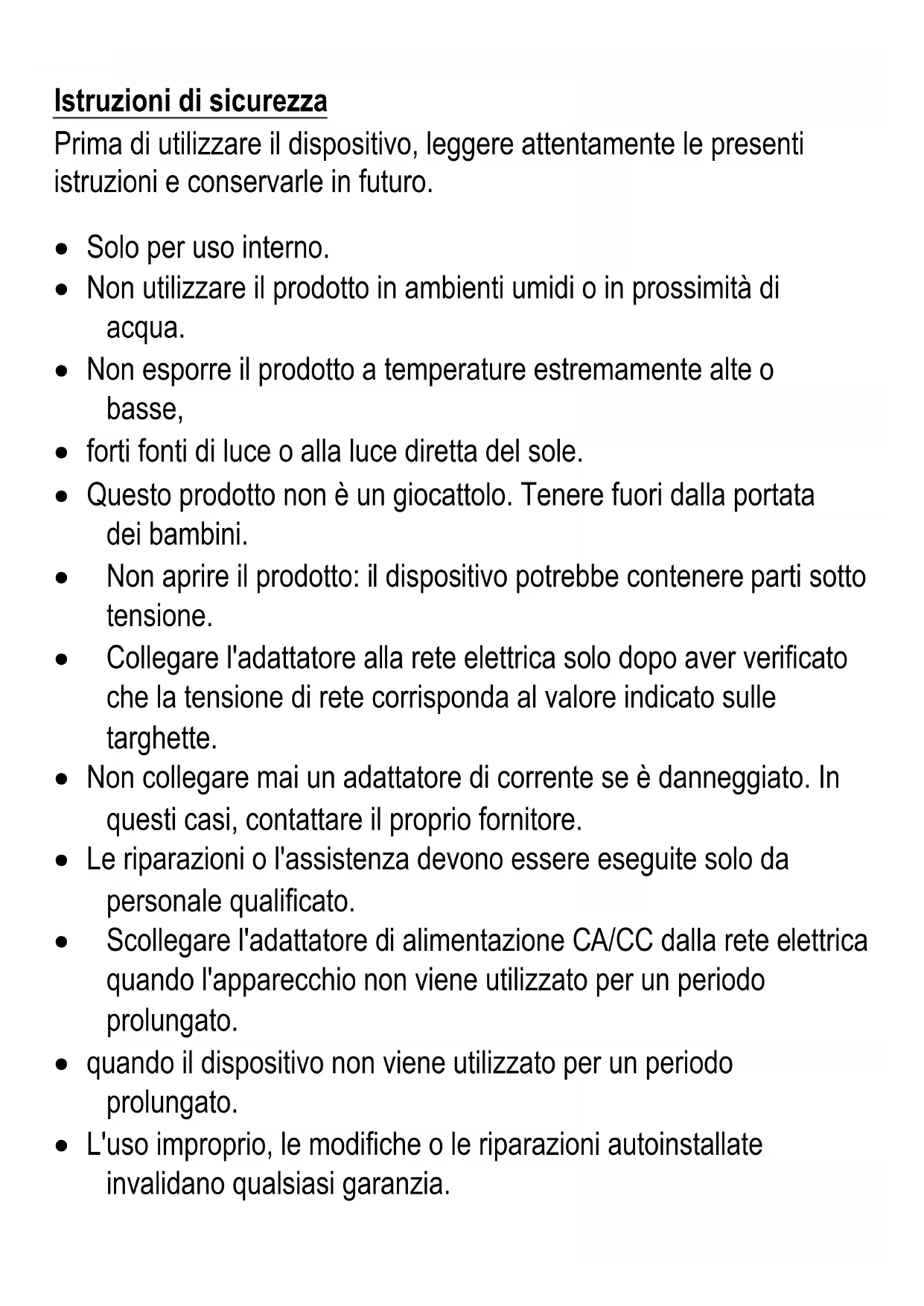

Istruzioni di sicurezza

Prima di utilizzato il disposativo, leggere attendamente le presenti istruzioni e conservare in futuro.

• Solo per uso interno.
• Non utilizzato il prodotto in ambienti umidi o in prossimità di acqua.
• Non esporre il prodotto a temperature extremamente alte oasse,
  forti fonti di luce o alla luce diretta del sole.
• Questo prodotto non è un giocattolo. Tenere fuori alla portata dei bambini.
• Non aprire il prodotto: il disposativo potrebbe contentere parti sotto tensione.
• Collegare l'adattatore alla rete elettrica solo dopo aver verificato che la tensione di rete corrisponda al valore indicato sulle targhette.
• Non collegare mai un adattatore di corrente se è danneggiato. In questi casi, contattare il proprio fornitore.
• Le riparazioni o l'assistenza devono essere eseguite solo da personale qualificato.
• Scollegare l'adattatore di alimentazione CA/CC alla rete elettrica quando l'apparecchio non viene utilizzato per un periodo prolongato.
• quando il disposativo non viene utilizzato per un periodo prolongato.

• L'uso improprio, le modifiche o le riparazioni autoinstallate invalidano qualsiasi garanzia.

• Marmitek non si assume alcuna responsabilità per l'uso improprio del prodotto o per l'utilizzo diverso da quello non corretto del prodotto o per un uso diverso da quello per il quale il prodotto è stato destinato.

• Marmitek non si assume alcuna responsabilità per qualsiasi danno seguente altre alla responsabilità legale del prodotto.

Introduzione

Congratulations per aver acquistato lo Split 618 Pro Marmitek!
Questo splitter HDMI attivo collega 8 TV o proiettori con una singola sorgente HDMI. A differenza degli splitter HDMI passivi, è in grado di farlorawnacuna perdita di segnale o codifica,mantenendo una qualità d'immagine ottimale. É idealeanche per l'uso con gli estensori HDMI,ad esempio in un'altra stanza. Lo Split 618 Pro supporta i formati Ultra HD (4k),Full HD (1080p) e tutti i formati 3D,rendendolo adatto a tutte le apparecchiature esistenti e future.

Tutti i nostri prodotti sono progettati e realizzati secondo i più alti requisiti di qualità. Si prega di leggere prima questo manuale e di seguire le istruzioni per sfruttare appieno le possibilità di quello prodotto.

Vantaggi

• Consente di visualizzare simultaneamente su 8 TV o proiettori il video e l'audio del decoder TV digitale, del ricevitore satellitare, della console di gioco o dellettore Blu-ray.
• Godetevi i contenuti Ultra HD più recenti e guardate Netflix o un film in Blu-ray in 4K, mantenendo il massimo contrasto e i colori più belli.
• Elimina la necessità diambiare i cavi HDMI se si desidera guardare film o giocare su un altro televisione.
• Con ripetitore ed equalizzatore integrati per correggere eventuali perdite di segnale.
• Se necessario, è possibile impostare la risoluzione video massima dell'uscita HDMI utilizzato l'esclusivo interruptore EDID.
• Supporta HDCP 2.2 per la riproduzione di contentuti 4K Ultra HD protetti.

Proprietà dell'HDMI

• La velocità massima di trasmissione è di 18 Gbit/s (gigabit al secondo). Ciò consente a HDMI 2.0 di visualizzare immagini 4K Ultra HD a 60 fps (fotogrammi al secondo).
• Adatto alla più recente risoluzione Ultra HD 4K60 (3840 x 2160 / 60Hz), all'High Dynamic Range (HDR), al Deep Color e ai colori 4:4:4 chroma.
• Supporta tutti i formati 3D (adatto all'uso con le propria apparecchiature 3D)
• Deep Color a 36 bit (miliardi.invoke di milioni di colori, migliorere riproduzione delle sottili differenze di gradazione e un rapporto di contrasto più elevato).
• Supporta Dolby Atmos, Dolby Vision, DTS:X e altri formati audio comuni.

Contenu to del set

1 x splitter HDMI
1 x adattatore di alimentazione
1 x manuale d'uso

Come iniziare

Prima dell'installazione:

• Spagnere tutti i dispositivi (TV e sorgenti HDMI) prima di collegarli allo Split 618 Pro. Se non è possibile spagnere un disposativo, rimuovere la spina alla presa.
• Utilizzare solo cavi certificati High Speed HDMI® per ottener la migliorare qualità dell'immagine e del suono. L'uso di una forza eccessiva per collegare o scollegare i cavi HDMI cui danneggiarli.
• Fare attenzione quando si collegano i cavi HDMI. Si danneggiano lavorante.

Installazione

Utilizzare un cavo HDMI per collegare la sorgente HDMI (ad esempio una console di gioco, unlettore Blu-ray o un decoder TV digitale) alla porta HDMI contrassegnata come "Input".

Utilizzare un cavo HDMI per collegare il teileisore o il proiettre alle porte HDMI contrassegnate con "Output".

Collegare preferibilmente il teileisore o il proiettre con la risoluzione più alta (ad es. UltraHD) all"“Uscita 1” e quelli con una risoluzione inferiore (ad es. Full HD) all"“Uscita 2".

Collegare l'adattatore di corrente all'ingresso "DC 12V" e insere la spina nella presa.

Utilizzard

EDID

EDID è l'acronimo di Extended Display Identification Data ed è utilizzato per la comunicazione tra sorgenti HDMI e teilevisori, consenting di determinare le risoluzioni del display e i formati audio supportati. La sorgente HDMI richiede queste informazioni al teilevisore e determina la risoluzione o il formato audio migliorare. Quando si utilizzato più teilevisori (TV o proiettori), viene determinata la risoluzione e il formato audio migliorare supportati da tutti i teilevisori collegati. Ciò può causare problemi in alcune situazioni, ad esempio quando una delle sorgenti o dei teilevisori collegati non supporta completamente EDID.

EDID Auto o Copia 1

Utilizzare il pulsante EDID per scegliere le seguenti opzioni:

AUTO: rileva automaticamente la risoluzione dell'immagine e il formato audio comuni più alto possibili, supportati da entrambi i televitori. L'audio e l'immagine saranno visualizzati su entrambi i televitori.
- COPIA 1: rileva solo la risoluzione e il formato audio dello schermo collegato a "Uscita 1". In quello modo si evitano problemi nella riproduzione, ad esempio, di film in 3D o UltraHD (4k).

Suggerimento: in situazioni standard, utilizzato sempre l'impostazione automatica, che consente di ottener e l'audio e l'immagine su tutti i teilevisori collegati. Con le impostazioni manuali, se l'impostazione

appropriata non è supportata, è possible che non vengano visualizzati l'imagine o il suono su uno o più televisioni.

Dettagli del prodotto Specifiche tecniche Connessioni

Ingresso HDMI: 1x HDMI (19 pin femmina)
Uscita HDMI: 8x HDMI (19 pin femmina)
Lunghezza cavo HDMI: max. 15 metri

Video

Risoluzioni supportate: 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz, 1080p@120Hz e 3D@1080p/60Hz. Risoluzioni PC supportate: max. QSXGA (2560x2048@60Hz). Standard HDMI HDMI 2.0b, HDR, EDID, DVI, tutti i formati 3D e Deep Color 36-bit.
Standard HDCP: HDCP 2.2 e HDCP 1.4
Formati colore: RGB e YCbCr 4:4:4, 4:2:0 o 4:2:2.
Profondità colore: max. 36 bit.
Velocità di trasmissione: max. 18 Gbit/s.
Frequenza di clock: max. 600 MHz.

Audio

Formati audio HDMI: DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 e PCM stereo.

Alloggiamento

Dimensioni (H x L x P): 243 x 102 x 16 mm

Peso: 570 g

Ambiente di utilizzo

Temperatura ambiente: Da +0 a +40° C

Umidità: da 20% a 90%

Alimentazione

Adattatore di alimentazione esterno: 100-240VAC @50-60Hz, 12VDC @ 1A

Specifiche: possono variareenza preavviso.

Domande frequenti (FAQ)

Imagine e suono assenti (o scadenti)

Se si verificano immagini scarse o assenti dopo aver collegato lo splitter HDMI, provare a identificare il problema collegando i dispositivi al teilevisore, al monitor o al proiettre uno alla volta. In quello modo è possibile determinare se il problema riguarda le sorgenti HDMI, i cavi HDMI, lo splitter HDMI o il teilevisore.

• Assicurarsi che l'adattatore di alimentazione sia collegato e inserito.
• Per ottenere la migliorare qualità dell'immagine e del suono, utilizzare solo cavi certificati High Speed HDMI®.

• Non utilizzato cavi HDMI più lunghi di quelli specificati nei dati tecnici.

• Controllare che i cavi e/o i connettori HDMI non siano danneggiati.

• Sia la sorgente HDMI che il teilevisore devono supportare pienamente l'HDMI.
• Verificare che le sorgenti HDMI e il teilevisore supportino la protezione anticopia HDCP 2.2 (High Bandwidth Digital Content Protection).

Visualizzazione 3D non corretta

• Verificare se la sorgente HDMI è impostata per la visualizzazione 3D e/o se è impostata su automatico.
• Sia la sorgente HDMI che il teilevisore HDTV devono supportare gli stessi formati 3D.
• Verificare che il 3D sia visualizzato correttamente collegando la sorgente HDMI direttamente allo schermo HD con un cavo HDMI.

Avete autres commande che non sono state risolte con le informazioni di cui sopra? Visitare il site www.marmitek.com

Dichiarazione di conformità

Con la presente, Marmitek BV dichiarare che questo Split 618 Pro è conforme ai requisiti essenziali e alle altre disposizioni pertinenti delle seguenti direttive:

Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione). Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione.

Direttiva 2011/65/UE del Parlamento europeo e del Consiglio, del 15 novembre 2017, che modifica la direttiva 2011/65/UE sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

Regolamento (UE) 2019/1782 della Commissione, del 1^ ottobre 2019, recante specifiche per la progettazione ecocompatibile degli alimentatori esterni a norma della direttiva 2009/125/CE del Parlamento europeo e del Consiglio e che abroga il regolamento (CE) n. 278/2009 della Commissione.

É possibile leggere la dichiarazione di conformità completa su http://www.marmitek.com/en/declarations-of-conformity/

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven - The Netherlands www.marmitek.com

pro

25020698/20240410 | Split 618 Pro™
