BEDIENUNGSANLEITUNG Split 618 Pro MARMITEK

EDID automatisch of kopiernen 1

Vochtigkeit: 20% tot 90%

Stroomvoorziening:

External voedingsadapter: 100-240VAC @50-60Hz, 12VDC @ 1A

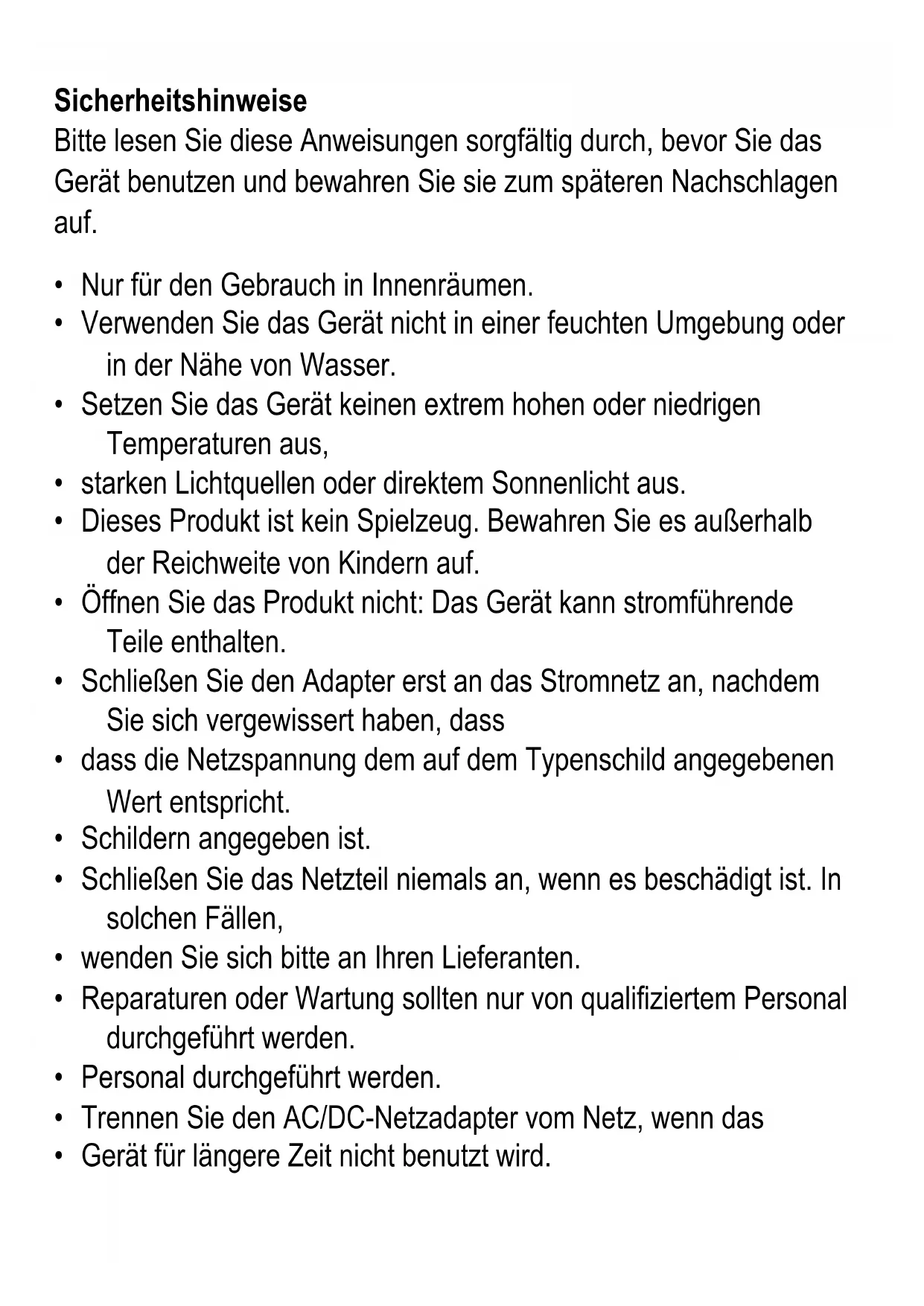

Bittelesen Sie diese Anweisungen sorgfältig durch, bevor Sie das Gerät benutzen und bewahren Sie sie zum späteren Nachschlagen auf.

• Nur für den Gebrauch in Innenräumen.
• Verwenden Sie das Gerät nicht in einer feuchten Umgebung oder in der Nähe von Wasser.
• Setzen Sie das Gerät keinen extrem hohen oder niedrigen Temperaturen aus,
• starken Lichtquellen oder direktem Sonnenlicht aus.
• Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern auf.
• Öffnen Sie das Produkt nicht: Das Gerät kann stromführung Teile enthalten.
• Schließen Sie den Adapter erst an das Stromnetz an, nachdem Sie sich vergewissert haben, dass
• dass die Netzspannung dem auf dem Typenschild angegebenen Wert entspricht.
• Schildern angegeben ist.
• Schreiben Sie das Netzteil niemals an, wenn es beschädigt ist. In solchen Fälle,
• wenden Sie sichitte an ihren Lieferanten.
• Reparaturen oder Wartung sollenn nur von qualifiziertem Personal durchgeführt werden.
• Personal durchgeführt werden.

• Trennen Sie den AC/DC-Netzadapter vom Netz, wenn das
  Gerät für langere Zeit nicht benutzt wird.

• Unsachgemäßer Gebrauch, selbst vorgenommene Änderungen oder Reparaturen führen zum Erlösen jeglicher
  und alle Garantien.

• Marmitek übernimmt keine Produktverantwortung für unsachgemäße
• Produktverantwortung für eine unsachgemäße oder nicht bestimmungsgemäße Verwendung des
  vorgesehen ist.
• Marmitek übernimmt keine Haftung für jegliche Folgeschäden
• die über die gesetzliche Produktthaftung hinausgehen.

Einführung

Herzlichen Glückwunsch zum Kauf des Marmitek Split 618 Pro!
Dieser aktive HDMI-Splitter verbindet 8 Fernsehgeräte oder Projektoren mit einer einzigen HDMI-Quelle. Im Gegensatz zu passiven HDMI-Splattern ist er in der Lage, dies ohne Signalverlust oder Verschlussung zu tun, wobei eine optimale Bildqualität erhalten bleibt. Er ist auch ideal für den Einsatz mit HDMI-Extendern, zum Beispiel in einem anderen Raum. Der Split 618 Pro unterstützt Ultra HD (4k), Full HD (1080p) und alle 3D-Formate und eignet sich somit für alle ihre vorhandenen und zukünftigen Geräte.

Alle unsere Produkte werden nach den höchsten

Qualitätsanforderungen entwickelt und hergestellt.itte lessen Sie zuerst these Handbuch und befolgen Sie die Anweisungen, um die Mochgkeiten these Products voll ausschöpfen zu konnen.

Vorteile

• Ermöglicht die gleichzeitige Wiedergabe von Video- und Audiosignalen Ihres digitalen TV-Decoders, Satellitenempfängers, Ihrer Sielekonsole oder Ihres Blu-ray-Players auf 8 Fernsehern oder Projektoren.
• Genießen Sie die neuesten Ultra HD-Inhalte und sehen Sie sich Netflix oder einen Blu-ray-Film in 4K an, während der ultimative Kontrast und die schonen Farben erhalten bleiben.
• Ersparen Sie sich das Umstecken von HDMI-Kabeln, wenn Sie这部电影 oder Games auf einem anderen Fernseher sehen möchten.
• Mit integriertem Repeater und Equalizer zur Korrektur von Signalverlusten.
• Bei Bedarf konnen Sie die maximale Videoauflösung des HDMI-Ausgangs über den einzigartigen EDID-Schalter einstellen.
• Unterschiedt HDCP 2.2 für die Wiedergabe geschützter 4K Ultra HD-Inhalte

HDMI-Eigenschaften

Die maximale Durchsatzgeschwindigkeit beträgt 18 Gbit/s (Gigabit pro Sekunde). Damit kann HDMI 2.0 Ultra HD 4K-Bilder mit 60 fps (Bilder pro Sekunde) anzeigen.
- Geeignet für die neueste Ultra HD 4K60-Auflösung (3840 x 2160 / 60Hz), High Dynamic Range (HDR), Deep Color und 4:4:4 Chroma-Farben.
- Unterschiedt alle 3D-Formate (geeignet für die Verwendung mit ihrer eigenen 3D-Ausrüstung)
- Deep Color 36-Bit (Milliardenstatt Millionen von Farben, bessere Wiedergabe feiner Abstufungen und höheres Kontrastverhältnis).
- Unterschiedt Dolby Atmos, Dolby Vision und DTS:X sowie andere gängige Audioformate.

Inhalt des Sets

1 x HDMI-Splitter
1 x Netzadapter
1 x Benutzerhandbuch

Erste Schritte

Vor der Installation:

• Schalten Sie alle Geräte (Fernseher und HDMI-Quellen) aus, bevor Sie sie an den Split 618 Pro anschließen. Wenn sich ein Gerät nicht ausschalten{lsst, ziehen Sieitte den Stecker aus der Steckdose.

• Verwenden Sie nur High Speed HDMI® zertifizierte Kabel, um die Beste Bild- und Tonqualität zu erhalten. Wenn Sie zu viel Kraft aufwenden, um die HDMI-Kabel anzuschreiben oder zu trennen, können diese beschädigt werden.

• Seien Sieitte vorsichtig, wenn Sie ihre HDMI-Kabel anschließen. Diese konnen leicht beschädigt werden.

Installation

Verwenden Sie ein HDMI-Kabel, um die HDMI-Quelle (z. B. eine Spielkonsole, einen Blu-ray-Player oder einen digitalen TV-Decoder) an den mit „Input“ gekennzeichneten HDMI-Anschluss anzuschreiben. Verwenden Sie ein HDMI-Kabel, um das Fernsehgerät oder den Projektor an die mit „Output“ gekennzeichneten HDMI-Anschlüsse anzuschreiben.

Schließen Sie vorzugsweise das Fernsehgerät oder den Projektorn mit der höchsten Auflösung (z. B. UltraHD) an „Ausgang 1“ und solchen mit einer niedrigeren Auflösung (z. B. Full HD) an „Ausgang 2“ an. Schließen Sie den Netzadapter an den Eingang „DC 12V“ an und stecken Sie den Stecker in die Steckdose.

EDID

EDID steht für „Extended Display Identification Data“ und wird für die Kommunikation zwischen HDMI-Quellen und Fernsehgeräten verwendet, damit Sie die Unterstützungten Bildschirmauflösungen und Audioformate ermitteln können. Die HDMI-Quelle fordert diese Informationen vom Fernsehgerät an und bestimmt die Beste Auflösung oder das Beste Audioformat. Wenn Sie mehrere Fernsehgeräte (Fernseher oder Projektoren) verwenden, wird die Beste Auflösung und das Beste Audioformat ermittelt, das von allen angeschlossenen Fernsehgeräten unterstützt wird.

Dies kann in manchen Situationen zu Problemen führen, z. B. wenn eine der angeschlossenen Quellen oder Fernsehgeräte EDID nicht vollständig unterstützen.

EDID Auto oder Kopieren 1

Verwenden Sie die Taste EDID, um die folgenden Optionen auszuwahlen:

• AUTO: Erkennt automatisch die hochstmögliche gemeinsame Bildauflösung und das höchste gemeinsame Audioformat, das von beiden Fernsehgeräten untersätzt wird. Ton und Bild werden auf beiden Fernsehgeräten angezeigt.
• COPY 1: erkennt nur die Auflösung und das Audioformat des an „Output 1“ angeschlossenen Fernsehers. Dies verhindert Probleme bei der Wiedergabe von z. B. 3D oder UltraHD (4k).

Tipp: Verwenden Sie in Standardsituationalen immer die automatische Einstellung, die zu Ton und Bild auf allen angeschlossenen Fernsehgeräten führt. Bei manuellen Einstellungen kann es sein, dass auf einem oder mehreren Fernsehern kein Bild oder Ton angezeigt wird, wenn die entsprechende Einstellung nicht unterstützt wird.

Einzelheiten zum Produkt

Technische Daten

Anschlüsse

HDMI-Eingang: 1x HDMI (19-polige Buchse)

HDMI-Ausgang: 8x HDMI (19-polige Buchse)

HDMI-Kabellange: max. 15 Meter

Video

Unterstützte Auflösungen: 4K (4096x2160)@24/30/50/60Hz,

480i~1080p@50/60Hz,1080p@120Hz und 3D@1080p/60Hz.

Unterstützte PC-Auflösungen: max. QSXGA (2560x2048@60Hz).

HDMI-Standards HDMI 2.0b, HDR, EDID, DVI, alle 3D-Formate und Deep Color 36-Bit.

HDCP-Standards: HDCP 2.2 und HDCP 1.4

Farbformate: RGB und YCbCr 4:4:4, 4:2:0 oder 4:2:2.

Farbtiefe: max. 36 Bit.

Durchsatzgeschwindigkeit: max.18 Gbit/s.

Taktfrequenz: max. 600 MHz.

Audio

HDMI-Audioformate: DTS-HD Master Audio, Dolby TrueHD,

Dolby Atmos, DTS:X, Dolby Digital/ AC3,

DTS 5.1 und PCM Stereo.

Gehäuse

Abmessungen (H x B x T): 243 x 102 x 16 mm

Gewicht: 570 g

Umgebung

Umgebungstemperatur: +0 bis +40° C

Luftfeuchtigkeit: 20% bis 90%

Stromversorgung

External Netzadapter: 100-240VAC @50-60Hz, 12VDC @ 1A

Spezifikationen: können ohne vorherige Ankündigung geändert werden.

Häufig gestellte Fragen (FAQs)

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschluss des HDMI-Splitters ein schlechtes oder gar kein Bild erhalten, versuchen Sieitte, das Problem zu identifizieren, indem Sie die Geräte nacheinander an ihren Fernseher, Monitor oder Projektor anschließen. So konnen Sie feststellen, ob das Problem bei den HDMI-Quellen, den HDMI-Kabeln, dem HDMI-Splitter oder dem Fernsehgerät liegt.

• Vergewissern Sie sich, dass der Netzadapter angeschlossen und eingesteckt ist.
• Um eine optimale Bild- und Tonqualität zu erzielen, verwenden Sie nur High Speed HDMI®-zertifizierte Kabel.
• Verwenden Sie keine HDMI-Kabel, die länger sind als die in den technischen Daten angegebenen.
• Überprüfen Sie die HDMI-Kabel und/oder -Stecker auf Beschädigungen.
• Sowohl die HDMI-Quelle als auch Ihr Fernsehgerät sollenn HDMI vollständig unterstützen.
• Prüfen Sie, ob ihre HDMI-Quellen und Ihr Fernsehgerät den Kopierschutz HDCP 2.2 (High Bandwidth Digital Content Protection) unterstützen.

Falsche 3D-Anzeige

• Prüfen Sie, ob die HDMI-Quelle für die Anzeige von 3D eingestellt ist und/oder ob sie auf automatisch eingestellt ist.
• Sowohl die HDMI-Quelle als auch Ihr HDTV-Gerät sollen den gleichen 3D-Formate unterstützen.
• Prüfen Sie, ob 3D korrekt angezeigt wird, indem Sie die HDMI-Quelle mit einem HDMI-Kabel direkt an den HD-Bildschirm anschließen.

Haben Sie weitere Fragen, die durch die obigen Informationen nicht gelöst werden konnten?itte besuchen Sie www.marmitek.com Konformitätserklärung

Hiermit erklärt Marmitek BV, dass these Split 618 Pro mit den wesentlichen Anforderungen und anderen relevanten Bestimmungender folgenden Richtlinien übereinstimmt:

Richtlinie 2014/30/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (Neufassung)

Richtlinie 2014/35/EU des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel auf dem Markt für die Verwendung innerhalb bestimmter Spannungsgrenzen.

Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 15. November 2017 zur Änderung der Richtlinie 2011/65/EU zur

Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Verordnung (EU) 2019/1782 der Kommission vom 1. Oktober 2019 zur Festlegung von Ökodesign-Anforderungen an externe Stromversorgungen gemäß der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates und zur Aufhebung der Verordnung (EG) Nr. 278/2009 der Kommission.
Die vollständige Konformitätserklung können Sieleness unter http://www.marmitek.com/en/declarations-of-conformity/

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven - The Netherlands www.marmitek.com
