MANUAL DE USUARIO Split 618 Pro MARMITEK

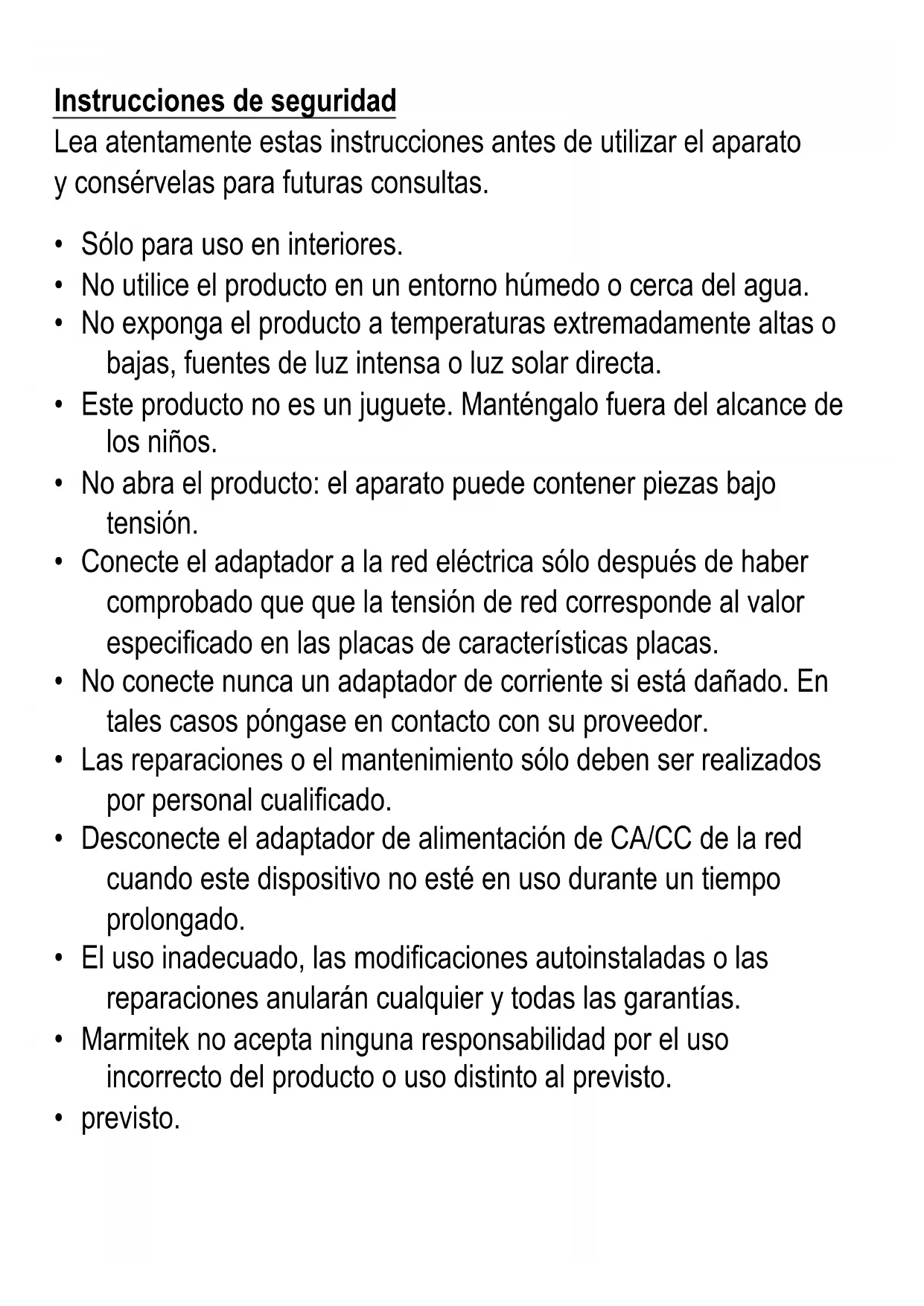

• Sólo para uso en interiores.

• No utilice el producto en un entorno húmedo o cerca del agua.

• No exponga el producto a temperaturas extremadamente altas o bajas, fuentes de luz intensa o luz solar directa.

• Este producto no es un juguete. Manténgalo fuera del alcance de los niños.

• No abra el producto: el aparato puede contener piezas bajo tensión.

• Conecte el adaptador a la red eléctrica sólo después de haber comprobado que que la tensión de red corresponde al valor especificado en las placas de características placas.

• No conecte nunca un adaptador de corriente si está dañado. En tales casos póngase en contacto con su proveedor.

• Las reparaciones o el mantenimiento sólo deben ser realizados por personal cualificado.

• Desconecte el adaptador de alimentación de CA/CC de la red cuando este dispositivo no esté en uso durante un tiempo prolongado.

• El uso inadecuado, las modificaciones autoinstaladas o las reparaciones anularán cualquier y todas las garantías.

• Marmitek no acepta ninguna responsabilidad por el uso incorrecto del producto o uso distinto al previsto.

• previsto.• Marmitek no acepta responsabilidad alguna por daños consecuenciales distintos de la responsabilidad legal del producto. Introducción ¡Enhorabuena por la compra del Marmitek Split 618 Pro! Este divisor HDMI activo conecta 8 televisores o proyectores con una única fuente HDMI. A diferencia de los divisores HDMI pasivos, puede hacerlo sin pérdida de señal o codificación, manteniendo una calidad de imagen óptima. También es ideal para su uso con extensores HDMI, por ejemplo, a otra habitación. El Split 618 Pro es compatible con Ultra HD (4k), Full HD (1080p) y todos los formatos 3D, por lo que es adecuado para todos sus equipos actuales y futuros. Todos nuestros productos están diseñados y fabricados con los más altos requisitos de calidad. Por favor, lea primero este manual y siga las instrucciones para poder disfrutar plenamente de las posibilidades de este producto. Ventajas

• Permite que el vídeo y el audio de su decodificador de TV digital, receptor de satélite, videoconsola o reproductor de Blu-ray se muestren simultáneamente en 8 televisores o proyectores.

• Disfruta de los contenidos Ultra HD más recientes y ve Netflix o una película Blu-ray en 4K, manteniendo el máximo contraste y unos colores preciosos.

• Elimina la necesidad de cambiar los cables HDMI si quieres ver películas o jugar en otro televisor.• Con repetidor y ecualizador integrados para corregir cualquier pérdida de señal.

• Si es necesario, ajuste la resolución de vídeo máxima de la salida HDMI mediante el exclusivo conmutador EDID.

• Admite HDCP 2.2 para reproducir contenidos 4K Ultra HD protegidos Propiedades HDMI

• La velocidad máxima de transmisión es de 18 Gbit/s (gigabits por segundo). Esto permite que HDMI 2.0 muestre imágenes Ultra HD 4K a 60 fps (fotogramas por segundo).

• Adecuado para la última resolución Ultra HD 4K60 (3840 x 2160 / 60 Hz), Alto Rango Dinámico (HDR), Deep Color y colores croma 4:4:4.

• Compatible con todos los formatos 3D (apto para su uso con su propio equipo 3D)

• Deep Color de 36 bits (miles de millones en lugar de millones de colores, mejor reproducción de las sutiles diferencias de gradación y una mayor relación de contraste).

• Compatible con Dolby Atmos, Dolby Vision y DTS:X y otros formatos de audio habituales. Contenido del set 1 x Divisor HDMI 1 x Adaptador de corriente 1 x Manual de usuarioPara empezar Antes de la instalación:

• Apague todos los dispositivos (TV y fuentes HDMI) antes de conectarlos al Split 618 Pro. Si no puede apagar un dispositivo, desenchúfelo de la toma.

• Utilice únicamente cables certificados HDMI® de alta velocidad para obtener la mejor calidad de imagen y sonido. Utilizar demasiada fuerza para conectar o desconectar los cables HDMI puede dañarlos.

• Tenga cuidado al conectar los cables HDMI. Se dañan con facilidad. Instalación Utilice un cable HDMI para conectar la fuente HDMI (como una videoconsola, un reproductor Blu-ray o un descodificador de televisión digital) al puerto HDMI marcado como «Entrada». Utilice un cable HDMI para conectar el televisor o el proyector a los puertos HDMI marcados como «Salida». Preferiblemente, conecta el televisor o proyector con la resolución más alta (por ejemplo, UltraHD) a la «Salida 1» y los que tengan una resolución más baja (por ejemplo, Full HD) a la «Salida 2». Conecte el adaptador de corriente a la entrada «DC 12V» e inserte el enchufe en la toma.Utilice EDID EDID son las siglas de Extended Display Identification Data y se utiliza para la comunicación entre las fuentes HDMI y los televisores, lo que permite determinar las resoluciones de pantalla y los formatos de audio compatibles. La fuente HDMI solicita esta información al televisor y determina la mejor resolución o formato de audio. Cuando se utilizan varios televisores (televisores o proyectores), se determina la mejor resolución y formato de audio que admiten todos los televisores conectados. Esto puede causar problemas en algunas situaciones, por ejemplo, cuando una de las fuentes o televisores conectados no es totalmente compatible con EDID.EDID Auto o Copia 1 Utilice el botón EDID para elegir las siguientes opciones:

• AUTO: detecta automáticamente la resolución de imagen común y el formato de audio más altos posibles que admitan ambos televisores. El sonido y la imagen se mostrarán en ambos televisores.

• COPIA 1: sólo detecta la resolución y el formato de audio de la pantalla conectada a la «Salida 1». Así se evitan problemas de reproducción, por ejemplo, en 3D o UltraHD (4k). Consejo: En situaciones estándar, utilice siempre el ajuste automático, con el que se obtendrá sonido e imagen en todos los televisores conectados. Con la configuración manual, es posible que no se muestre ninguna imagen o sonido en uno o más televisores si no se admite la configuración adecuada. Detalles del producto Especificaciones técnicas Conexiones Entrada HDMI: 1x HDMI (19 clavijas hembra) Salida HDMI: 8x HDMI (19 patillas hembra) Longitud del cable HDMI: máx. 15 metros Vídeo Resoluciones compatibles: 4K (4096x2160)@24/30/50/60Hz, 480i~1080p@50/60Hz,1080p@120Hz y 3D@1080p/60Hz. Resoluciones de PC compatibles: máx. QSXGA (2560x2048@60Hz).Estándares HDMI HDMI 2.0b, HDR, EDID, DVI, todos los formatos 3D y Deep Color 36 bits. Estándares HDCP: HDCP 2.2 y HDCP 1.4 Formatos de color: RGB e YCbCr 4:4:4, 4:2:0 o 4:2:2. Profundidad de color: máx. 36 bits. Velocidad de transmisión: máx. 18 Gbit/s. Frecuencia de reloj: máx. 600 MHz. Audio Formatos de audio HDMI: DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 y PCM estéreo. Carcasa Dimensiones (Al x An x Pr): 243 x 102 x 16 mm Peso: 570 g Entorno Temperatura ambiente: +0 a +40° C Humedad : 20% a 90% Alimentación Adaptador de alimentación externo: 100-240VAC @50-60Hz, 12VDC @ 1A Especificaciones: pueden cambiar sin previo aviso.Preguntas más frecuentes Falta de imagen y sonido Si experimenta una imagen deficiente o nula después de conectar el divisor HDMI, intente identificar el problema conectando los dispositivos al televisor, monitor o proyector uno por uno. Así podrá determinar si el problema está en las fuentes HDMI, los cables HDMI, el divisor HDMI o el televisor.

• Asegúrate de que el adaptador de corriente está conectado y enchufado.

• Para obtener la mejor calidad de imagen y sonido, utilice únicamente cables certificados HDMI® de alta velocidad.

• No utilice cables HDMI más largos que los especificados en los datos técnicos.

• Compruebe que los cables y/o conectores HDMI no estén dañados.

• Tanto la fuente HDMI como el televisor deben ser totalmente compatibles con HDMI.

• Compruebe que las fuentes HDMI y el televisor son compatibles con la protección contra copias HDCP 2.2 (High Bandwidth Digital Content Protection). Visualización 3D incorrecta

• Compruebe si la fuente HDMI está ajustada para mostrar 3D y/o si está ajustada en automático.

• Tanto la fuente HDMI como el televisor de alta definición deben admitir los mismos formatos 3D.• Compruebe que el 3D se muestra correctamente conectando la fuente HDMI directamente a la pantalla de alta definición con un cable HDMI. ¿Tiene otras preguntas que no se hayan resuelto con la información anterior? Visite www.marmitek.comDeclaración de conformidad Por la presente, Marmitek BV declara que este Split 618 Pro cumple los requisitos esenciales y otras disposiciones pertinentes de las siguientes Directivas: Directiva 2014/30/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, relativa a la armonización de las legislaciones de los Estados miembros en materia de compatibilidad electromagnética (refundición). Directiva 2014/35/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, relativa a la aproximación de las legislaciones de los Estados miembros sobre la comercialización de material eléctrico destinado a utilizarse con determinados límites de tensión. Directiva 2011/65/UE del Parlamento Europeo y del Consejo, de 15 de noviembre de 2017, por la que se modifica la Directiva 2011/65/UE sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos. Reglamento (UE) 2019/1782 de la Comisión, de 1 de octubre de 2019, por el que se establecen requisitos de diseño ecológico aplicables a las fuentes de alimentación externas con arreglo a la Directiva 2009/125/CE del Parlamento Europeo y del Consejo y por el que se deroga el Reglamento (CE) nº 278/2009 de la Comisión. Puede leer la declaración de conformidad completa en http://www.marmitek.com/en/declarations-of-conformity/ Marmitek BV - PO Box 4257 - 5604 EG Eindhoven - The Netherlands www.marmitek.comIstruzioni di sicurezza Prima di utilizzare il dispositivo, leggere attentamente le presenti istruzioni e conservarle in futuro.
