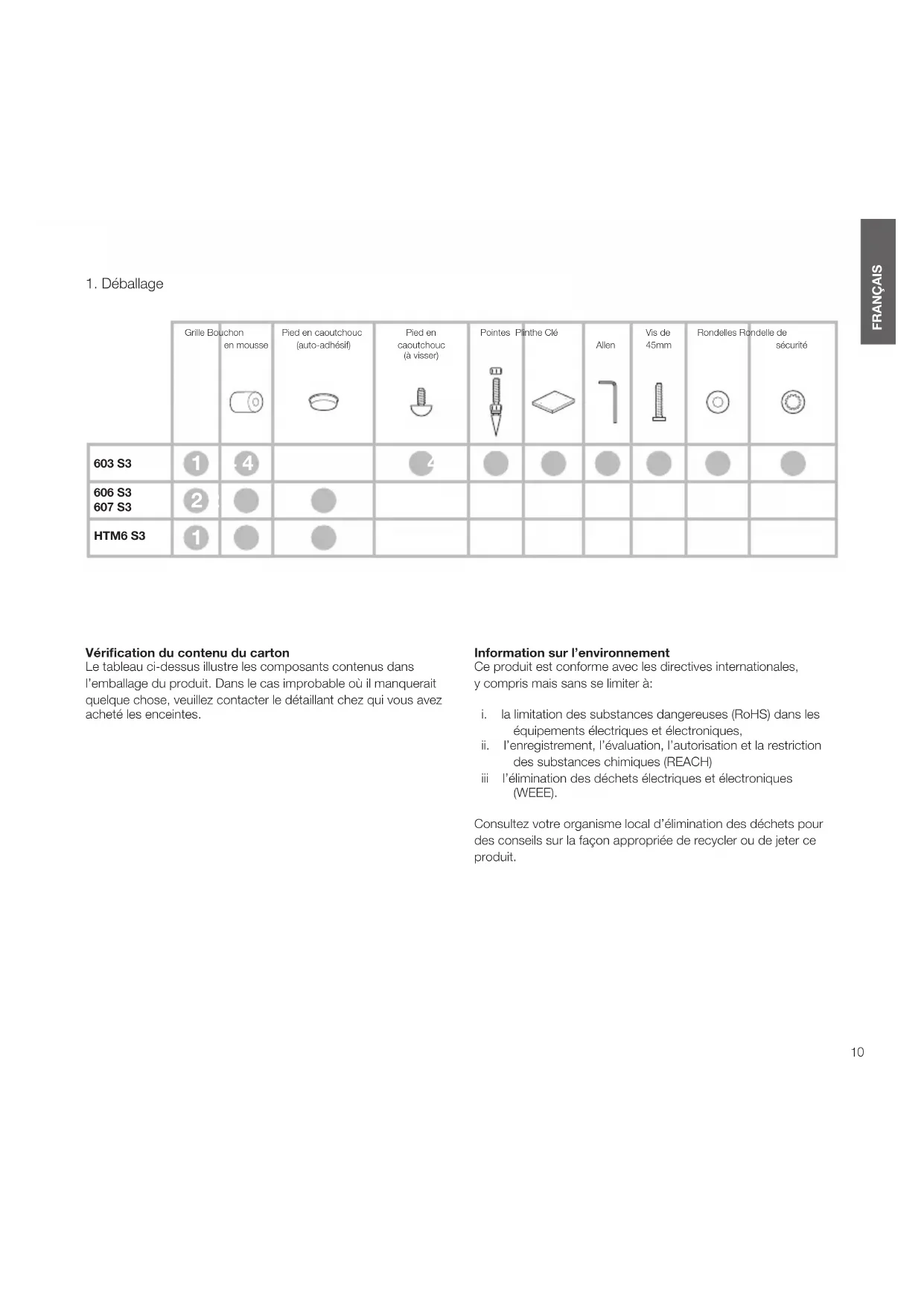

FRANÇAIS Vérication du contenu du carton Le tableau ci-dessus illustre les composants contenus dans l’emballage du produit. Dans le cas improbable où il manquerait quelque chose, veuillez contacter le détaillant chez qui vous avez acheté les enceintes. Information sur l’environnement Ce produit est conforme avec les directives internationales, ycompris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS) dans les

équipements électriques et électroniques,

ii. l’enregistrement, l’évaluation, l’autorisation et la restriction

des substances chimiques (REACH) iii l’élimination des déchets électriques et électroniques (WEEE). Consultez votre organisme local d’élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit.

Grille Bouchon en moussePied en caoutchouc (auto-adhésif)Pied en caoutchouc (à visser)Pointes Plinthe Clé AllenVis de 45mm Rondelles Rondelle de sécurité603 S3 606 S3607 S3 HTM6 S3

FRANÇAIS11 FRANÇAIS Installation des enceintes 603 S3 La 603 S3 est destinée à être posée au sol uniquement. Pour une bonne stabilité, installez toujours la plinthe fournie, puis assurez- vous que que les enceintes reposent fermement sur le sol à l’aide des pointes ou des pieds en caoutchouc fournis. Vous pouvez xer le socle pendant le processus de déballage, en suivant les illustrations ci-dessus ou les schémas gurant sur l’emballage. les illustrations ci-dessus ou les schémas gurant sur le rabat supérieur du carton. Avertissement Le socle DOIT toujours être utilisé avec les pieds en caoutchouc ou les pointes insérés dans le socle. N’insérez PAS les pieds en caoutchouc ou les pointes directement dans les enceintes. Avertissement de sécurité important Les pointes sont très pointues, ne pas toucher ! Les pieds-pointes fournis sont conçus pour transpercer la moquette et prendre directement contact sur le sol en dur. Au départ, vissez les écrous de blocage sur les pointes juste assez pour que les écrous ottent juste au-dessus de la moquette lorsque les pointes reposent sur le sol. Vissez complètement les pointes dans les inserts letés du support de sol. Si l’enceinte n’est pas totalement stable sur le sol, dévissez une ou plusieurs pointes jusqu’à ce que l’enceinte soit parfaitement équilibrée sur le sol. Enn, bloquez les écrous contre la base et serrez doucement l’écrou pour empêcher le pied-pointe de tourner. Il est conseillé de garantir l’équilibrage parfait de chaque enceinte seulement après avoir précisément déterminé sa position dans la pièce d’écoute. S’il n’y a pas de tapis/moquette et que vous vouliez éviter d’abîmer la surface du sol, insérer entre la pointe et le sol une rondelle de métal pour le protéger (une pièce de monnaie par exemple) ou servez vous des pieds caoutchouc fournis. Fixez les pieds caoutchouc et ajustez-les de la même façon que les pointes.

2. Positionnement 603 S3

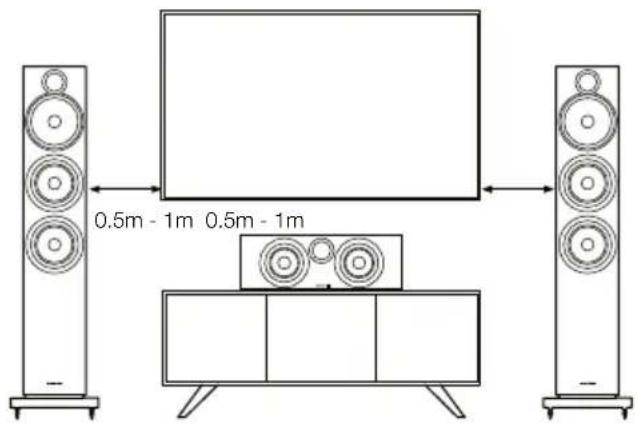

<29mm <31mm <36mm <15mm <29mm <31mm <36mm <15mm12 FRANÇAIS partagé avec d’autres équipements audiovisuels, xez les quatre pieds en caoutchouc autocollants à la base de l’enceinte. Ils assurent un certain degré d’isolation des vibrations. Choix de la position Qu’il s’agisse d’une installation stéréophonique ou multicanal Home Cinema, faites en sorte que l’environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée près d’un mur lisse et nu, tandis que l’autre se trouve proche d’épais tissus et tapis, la qualité et l’équilibre stéréophonique naux risquent fort d’être compromis. Systèmes stéréophoniques conventionnels Comme base de départ, placer les deux enceintes éloignées entre 1,5 et 3 mètres l’une de l’autre, formant ainsi les deux angles d’un triangle équilatéral dont le troisième angle sera la position d’écoute privilégiée. Les enceintes doivent être positionnées à au moins 50 cm des murs arrières et périphériques de la pièce (comme indiqué sur le schéma ci- dessus). 606 S3 / 607 S3 Les modèles 606 S3 et 607 S3 sont principalement conçus pour être montés sur un pied dédié (FS-600 S3), mais peuvent être placés sur une étagère si vous le souhaitez. Cependant, il faut noter que cela offre moins de exibilité pour optimiser les performances de l’enceinte. Si le placement sur une étagère est nécessaire, nous recommandons d’utiliser les bouchons en mousse (fournis) pour optimiser les performances de l’évent (voir

Section 4 : Ajustements).

Dans les deux cas, le tweeter de l’enceinte devra se situer à hauteur d’oreille par rapport à votre position d’écoute habituelle. Remarque : Si vous utilisez une étagère, assurez-vous qu’elle est suffisamment solide pour supporter correctement le poids et fixez les quatre pieds en caoutchouc auto-adhésifs sur la face inférieure de l’enceinte. HTM6 S3 Si vous utilisez un projecteur avec un écran acoustique transparent, placez l’enceinte derrière le centre de l’écran. Sinon, placez-la directement sous ou au-dessus de l’écran à l’aide d’un pied, d’un meuble ou d’une étagère murale, en veillant à ce que l’enceinte soit aussi proche que possible du niveau des oreilles. Si l’enceinte doit être placée sur une étagère ou dans un rack >0.5m >0.5m 1.5m - 3m13 FRANÇAIS Champs magnétiques Les haut-parleurs à l’intérieur de l’enceinte génèrent des champs magnétiques qui peuvent s’étendre au-delà du coffret de l’enceinte. Nous vous recommandons donc de tenir éloignés d’au moins 50centimètres des enceintes les appareils sensibles à ces champs magnétiques (télévisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et vidéo, cartes magnétiques, etc.). Les écrans LCD, OLED et plasma ne sont pas affectés pas les champs magnétiques. Systèmes Home Cinema Si les enceintes sont utilisées en tant qu’enceintes frontales d’un système Home Cinema, elles doivent être plus rapprochées l’une de l’autre que dans le cas d’une installation stéréophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l’image sonore générale. Positionnez les deux enceintes à environ 50centimètres de chaque côté de l’écran, an de conserver une image sonore en rapport avec l’image vidéo. Comme pour un système audio stéréo traditionnel, les enceintes devront idéalement être éloignées d’au moins 50centimètres des murs adjacents. >0.5m 110° - 130° ~40° 5 Channels 7 Channels 0.5m - 1m 0.5m - 1m14 FRANÇAIS Avertissement de sécurité Tous les branchements doivent être réalisés avec tous les éléments audio hors tension. Lorsque les appareils audio fonctionnent normalement, le fait de toucher les bornes ou les câbles de connexion peut causer une sensation désagréable. Les prises de branchement des 600 S3 acceptent une grande variété de terminaisons de câbles: prises banane 4mm, fourches 6 mm et 8mm, ou l nu jusqu’à 4 mm de diamètre. Note importante concernant la sécurité Dans certains pays, notamment en Europe, l’utilisation de ches banane est considérée comme un risque potentiel d’électrocution, parce que de telles prises peuvent être insérées dans des prises d’alimentation secteur murales non protégées. An de satisfaire aux normes de sécurité européennes CENELEC, les trous de 4 mm de ces prises sont donc bloqués par des bouchons en plastique. Si vous utilisez ces prises dans des pays où cette norme de sécurité s’applique, vous devez absolument vous assurer que les ches banane ne pourront pas être utilisées de manière dangereuse, notamment par des enfants ou des personnes non informées. Les bouchons plastiques doivent être retirés si vous souhaitez utiliser les ches bananes. Demandez conseil à votre revendeur pour le choix des câbles de liaison enceintes. Conservez toujours une impédance totale inférieure au maximum recommandé dans les spécications de l’enceinte et utilisez un câble de faible capacitance pour éviter une atténuation des plus hautes fréquences. Il y a deux paires de prises réunies entre elles à l’arrière de chaque enceinte. Pour les branchements classiques (ci-dessus à gauche), les connexions reliant les prises (comme installé à la livraison) doivent impérativement rester en place, une seule paire de prises étant alors reliée à l’amplicateur. En cas de bi-câblage ou de bi-amplication (ci-dessus à droite), les liens seront retirés, et chaque paire de prises sera alors reliée à l’amplicateur ou aux amplicateurs de manière indépendante. Ce principe de bi-câblage permet d’améliorer la résolution et la qualité des plus ns détails. Branchez la prise « positif » de l’enceinte (avec bague rouge) sur la prise de sortie enceinte « positif » de l’amplicateur, et branchez la prise « négatif » (avec bague noir) sur la prise « négatif » de l’amplicateur. Le non-respect de cette polarité plus/moins entraîne une image stéréophonique dégradée et une perte dans le grave. Toujours visser à fond les capuchons des bornes an d’éviter tout bruit parasite.

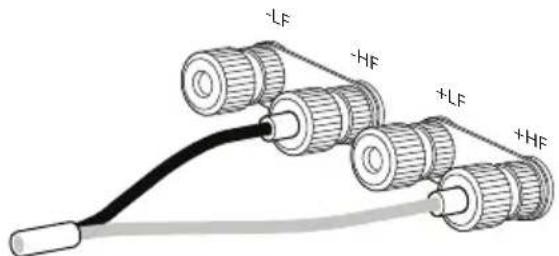

Connexion classique Connexion bi-câblée -LF -HF +LF +HF -LF -HF +LF +HF15 FRANÇAIS Avant de procéder à ces réglages, vériez que tous les branchements sont correctement effectués, dans toute l’installation, et fermement sécurisés. Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace sufsant derrière les enceintes acoustiques permet également d’améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave. Si vous souhaitez réduire le volume des basses sans éloigner les enceintes du mur, placez les bouchons en mousse ou, pour une réduction moins importante des basses, les anneaux en mousse dans les tubes des évent (ci-dessus). Si le niveau de grave vous paraît trop élevé à certaines fréquences, cela est généralement dû à des modes de résonances parasites dans la pièce d’écoute. Une modication, même légère, de la position des enceintes dans la pièce ou de la position d’écoute peut avoir pour effet des améliorations très sensibles, particulièrement pour le rendu du grave. Essayez de changer votre position d’écoute ou de placer les enceintes le long d’un autre mur de la pièce si cela est possible. La présence et la position de certains grands meubles peuvent également inuencer les modes de résonance. S’il n’existe aucune autre solution, vous pouvez ajuster les performances de vos enceintes dans les basses fréquences à l’aide des bouchons en mousse fournis. Les bouchons sont constitués de deux pièces, ce qui permet un réglage n en utilisant soit la pièce extérieure de plus grand diamètre de manière isolée, soit les deux pièces ensemble. L’utilisation de la seule pièce extérieure en mousse de plus grand diamètre atténuera moins les basses que l’ensemble complet de bouchons. Si la focalisation centrale de l’image sonore est mauvaise, essayez de rapprocher les deux enceintes acoustiques, et/ou de modier leur angle (plus fermé) par rapport à la zone centrale d’écoute privilégiée. Si le son paraît trop brillant, ajoutez des meubles ou éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou épais). Inversement, réduisez l’inuence de tels éléments si le son semble trop sourd ou éteint. Pour une écoute encore plus précise, retirez les grilles de protection des haut-parleurs médium et grave en les prenant par leurs angles et en tirant très doucement vers l’avant.

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF16 FRANÇAIS La surface du coffret ne nécessitera dans la plupart des cas qu’un simple dépoussiérage. Nous vous recommandons d’utiliser un chiffon doux en microbre. Si vous souhaitez utiliser un aérosol ou un produit d’entretien, appliquez-le sur le chiffon et non directement sur l’appareil, puis testez d’abord ses effets sur une petite surface, certains produits pouvant endommager les surfaces. Évitez tout produit abrasif, ou contenant de l’acide, de l’ammoniaque, ou des agents anti-bactériens. Ne jamais utiliser de produits d’entretien sur les haut-parleurs. Évitez de toucher les haut-parleurs, car vous pourriez les endommager dénitivement. Les performances d’une enceinte acoustique se modient subtilement pendant une période de rodage initiale. Si l’enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d’utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d’heures d’utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.
