MANUALE UTENTE FS600 S3 BOWERS & WILKINS

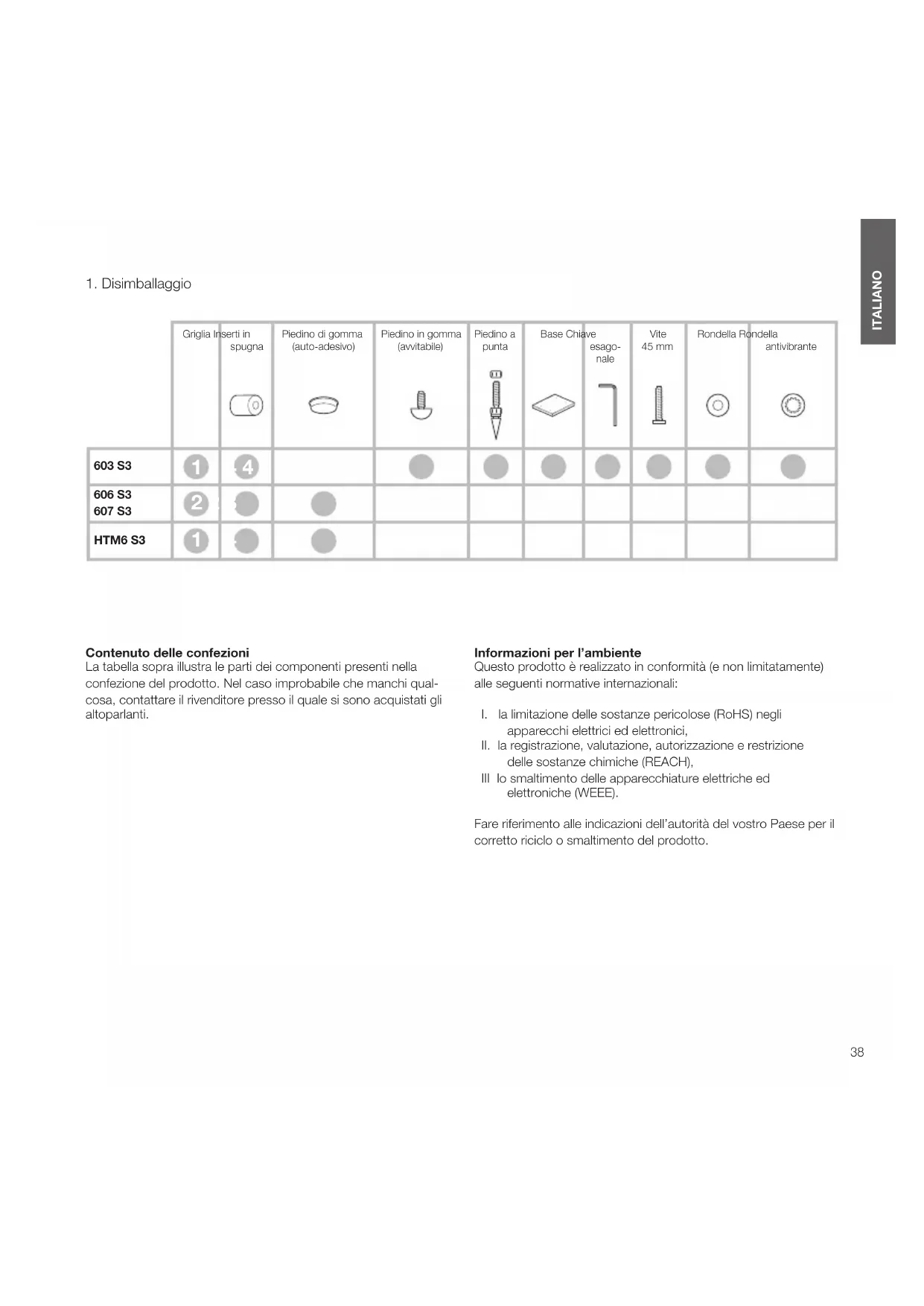

ITALIANO Contenuto delle confezioni La tabella sopra illustra le parti dei componenti presenti nella confezione del prodotto. Nel caso improbabile che manchi qual- cosa, contattare il rivenditore presso il quale si sono acquistati gli altoparlanti. Informazioni per l’ambiente Questo prodotto è realizzato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostanze pericolose (RoHS) negli

apparecchi elettrici ed elettronici,

II. la registrazione, valutazione, autorizzazione e restrizione

delle sostanze chimiche (REACH), III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Fare riferimento alle indicazioni dell’autorità del vostro Paese per il corretto riciclo o smaltimento del prodotto.

Griglia Inserti in spugnaPiedino di gomma (auto-adesivo)Piedino in gomma (avvitabile)Piedino a puntaBase Chiave esago- nale Vite 45 mmRondella Rondella antivibrante603 S3 606 S3607 S3 HTM6 S3

ITALIANO39 ITALIANO Installazione 603 S3 L’altoparlante 603 S3 deve essere installato solo a pavimento. Per una stabilità ottimale, installare sempre la base in dotazione, quindi assicurarsi che l’altoparlante siano ben sso sul pavimento utilizzando i piedini a punta o quelli di gomma in dotazione. È possibile montare la base durante il processo di disimballaggio, seguendo le illustrazioni di cui sopra o i diagrammi sulla parte superiore della scatola di cartone. Attenzione La base DEVE essere sempre utilizzata con i piedini a punta o di gomma inseriti nella base stessa. NON inserire i piedini a punta o di gomma direttamente nel cabinet. Importante avviso di sicurezza Piedini a punta aflati, non toccare. I piedini a punta sono progettati appositamente per penetrare attraverso un eventuale tappeto in modo da poggiare direttamente sul pavimento sottostante. Inizialmente, avvitare i controdadi sui piedini a punta a circa un centimetro di distanza dal tappeto con i piedini a punta che poggiano sul pavimento sottostante. Avvitare completamente i piedini negli inserti lettati della base. Se il diffusore non è perfettamente stabile, svitare i due piedini che non toccano il pavimento no a stabilizzarlo su tutte e quattro le punte. Bloccare inne i dadi contro la base e serrare delicatamente il dado per bloccare i piedini a punta ed evitare che ruotino durante l’operazione. Si consiglia di regolare l’altezza dei piedini e stringere i dadi dopo avere trovato la collocazione ottimale del diffusore. Se nel locale non sono presenti tappeti e si desidera evitare graf al pavimento, è possibile mettere un dischetto metallico protettivo (ad esempio una piccola moneta) sotto ciascuna punta, oppure montare i piedini in gomma in dotazione. Installare i piedini in gomma e livellare il diffusore seguendo la stessa procedura indicata per quelli a punta.

2. Posizionamento 603 S3

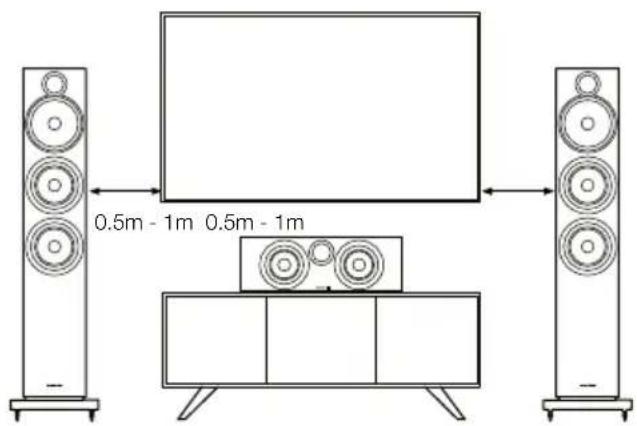

<29mm <31mm <36mm <15mm <29mm <31mm <36mm <15mm40 ITALIANO con altre apparecchiature AV, applicare i quattro piedini in gomma auto-adesivi alla base del diffusore. Questi piedini offrono un discreto isolamento dalle vibrazioni. Posizionamento Sia in impianti stereo che home theatre, cercare di assicurarsi che l’ambiente nelle immediate vicinanze di ciascun diffusore presenti caratteristiche acustiche il più possibile uguali. Ad esempio, se un diffusore si trova in prossimità di una parete spoglia mentre l’altro si trova vicino ad una tenda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quanto l’immagine stereofonica rischiano di venir compromesse. Sistemi stereo convenzionali Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m ed agli angoli di un triangolo equilatero il cui vertice inferiore è rappresentato dal punto d’ascolto. I diffusori devono essere collocati alla distanza di almeno mezzo metro dalla parete posteriore e dalle eventuali pareti laterali (vedere gura qui sopra). 606 S3 / 607 S3 Gli altoparlanti 606 S3 e 607 S3 sono stati primariamente progettati per l’installazione su uno stand da pavimento dedicato (FS-600 S3), ma può essere posizionato su uno scafale, se lo si preferisce. Tuttavia, va notato che questa soluzione offre una minore essibilità in termini di ottimizzazione delle prestazioni del diffusore. Se si usa il posizionamento a scaffale, raccomandiamo di installare gli inserti in spugna (in dotazione) per ottimizzare le prestazioni (vedere la Sezione 4: regolazione ne). In ogni caso è opportuno che il tweeter si trovi approssimativamente in linea con l’orecchio dell’ascoltatore. Nota: se si usa il posizionamento a scaffale, assicurarsi che sia in grado di supportare il peso del diffusore e montare i quattro piedini in gomma auto-adesivi sulla base del diffusore. HTM6 S3 Se si utilizza un TV a retro-proiezione con uno schermo acusticamente trasparente, posizionare l’altoparlante dietro la parte centrale dello schermo. In caso contrario, posizionarlo direttamente al di sotto o al di sopra dello schermo su uno stand da pavimento, un mobile o uno scafale a parete, assicurandosi che l’altoparlante sia all’altezza delle orecchie, per quanto possibile. Se il diffusore viene posizionato su uno scaffale o rack >0.5m >0.5m 1.5m - 3m41 ITALIANO Campi magnetici dispersi Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione oltre i conni sici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distanza ogni oggetto sensibile ai campi magnetici (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magnetici. Sistemi Home Theatre Se i diffusori vengono utilizzati come canali frontali in un sistema home theatre, essi dovrebbero essere posizionati più vicini tra loro rispetto ad un sistema stereo, in quanto i canali surround tendono ad allargare l’immagine sonora. Una collocazione a circa 0,5 m dai bordi dello schermo video aiuta a mantenere l’immagine sonora in scala con le proporzioni di quanto osservato visivamente. Come negli impianti stereo, anche in questo caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5 m sia dalla parte di fondo, sia da quella laterale. >0.5m 110° - 130° ~40° 5 Channels 7 Channels 0.5m - 1m 0.5m - 1m42 ITALIANO Importante avvertenza di sicurezza Tutti i collegamenti devono essere eseguiti con l’apparecchiatura audio spenta. Quando si utilizzano apparecchiature audio durante il normale funzionamento, toccare i terminali dei diffusori non isolati o il cablaggio può causare una sensazione spiacevole. I morsetti dei diffusori 600 S3 accettano cavi con svariate terminazioni: spinotti a banana da 4 mm, forcelle da 6 mm e 8 mm oppure cavi spellati no a 4mm di diametro. Importante avvertenza di sicurezza In alcuni Paesi, in particolare in Europa, l’uso di spinotti a banana da 4 mm viene considerato potenzialmente pericoloso, perché potrebbero essere inseriti nei fori di prese elettriche non protette. Per soddisfare le normative di sicurezza europee CENELEC, i fori da 4 mm sui morsetti sono ostruiti da elementi in plastica. Se si utilizzano i diffusori in un Paese dove è in vigore tale normativa, assicurarsi che nessun spinotto a banana venga utilizzato in modo improprio da bambini o persone non informate del potenziale pericolo. Volendo utilizzare dei connettori a banana, è possibile togliere i connettori in plastica. Chiedere consiglio al vostro rivenditore per scegliere un cavo per altoparlanti adatto. Mantenere la sua impedenza totale sotto al valore massimo indicato nelle speciche tecniche del diffusore ed utilizzare un cavo a bassa induttanza per evitare attenuazioni alle alte frequenze. Sul retro di ciascun diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi gura in alto a sinistra) e collegare solo una coppia di morsetti alle uscite dell’amplicatore. Per collegamenti in bi-wiring tramite due cavi (vedi gura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna coppia di morsetti indipendentemente all’amplicatore con uno dei due cavi. Con questo tipo di connessione viene di solito migliorata l’immagine e la risoluzione dei dettagli. Assicurarsi che i terminali positivi del diffusore (con l’anello rosso) siano collegati al terminale di uscita positivo dell’amplicatore, ed i terminali negativi (con l’anello nero) a quello negativo. Un collegamento errato non crea danni, ma darà origine ad una scadente immagine sonora e ad un’insufciente gamma bassa. Avvitare bene i tappi terminali per evitare vibrazioni indesiderate.

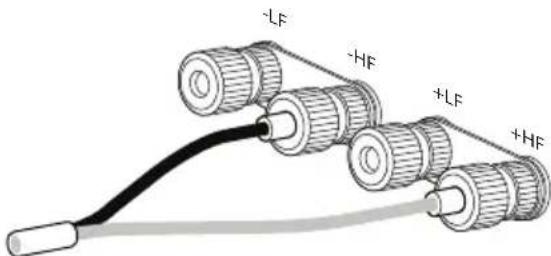

-LF -HF +LF +HF -LF -HF +LF +HF Collegamento convenzionale Collegamento bi-wiring43 ITALIANO Prima procedere con la regolazione ne, assicurarsi che tutti i collegamenti dell’impianto siano corretti e stabili. Allontanando i diffusori dalle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad essi incrementa poi la sensazione di profondità della scena acustica. Al contrario avvicinando i diffusori alle pareti la gamma bassa viene rinforzata. Se si desidera ridurre i bassi senza allontanare ulteriormente i diffusori dalle pareti, inserire nei condotti d’accordo sul retro gli inserti in spugna completi o, per un effetto meno marcato, i soli anelli esterni (vedi gura in alto). Se il basso appare irregolare, ciò è generalmente dovuto alle caratteristiche acustiche dell’ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d’ascolto possono essere determinanti, in special modo alle basse frequenze. Provare, se possibile, a cambiare la posizione d’ascolto oppure a collocare i diffusori a ridosso di una parete diversa. La presenza e il posizionamento di mobilio di grandi dimensioni possono anche inuenzare le modalità di risonanza. In assenza di alternative, è possibile regolare le prestazioni alle basse frequenze del diffusore usando gli inserti in spugna in dotazione. Gli inserti consistono di due parti, le quali consentono di “sintonizzare” al meglio il suono usando il pezzo esterno di maggiore diametro da solo oppure entrambe le parti. Se si usa solo la parte esterna più grande, l’attenuazione dei bassi sarà inferiore rispetto all’uso combinato dei due pezzi. Se l’immagine sonora non risulta correttamente focalizzata al centro, provare a posizionare i diffusori più vicini tra loro oppure ad angolare il loro frontale in modo che puntino verso una zona leggermente più avanti rispetto alla posizione d’ascolto. Se il suono fosse troppo aspro, un aumento della quantità di tessuti nel locale (ad esempio utilizzando tendaggi più pesanti) può essere d’aiuto per compensare lo squilibrio. Al contrario, riducendoli, si può contribuire a ravvivare un suono altrimenti spento ed opaco. Per un ascolto nelle migliori condizioni, rimuovere le griglie a protezione di midrange e woofer afferrandole ai bordi e tirandole delicatamente verso di voi.

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF44 ITALIANO I mobili dei diffusori normalmente necessitano solo di essere spolverati. Raccomandiamo di utilizzare un panno in microbra sofce. Se si preferisce utilizzare un prodotto spray per la pulizia, applicarlo sul panno, non direttamente sul mobile. Consigliamo altresì di provare prima a pulire una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la nitura del diffusore. Non impiegare prodotti abrasivi o contenenti acidi, alcali oppure agenti anti-batterici. Non utilizzare alcun prodotto per la pulizia sugli altoparlanti ed evitare anche di toccarli, poiché potrebbero venir danneggiati. Le prestazioni dei diffusori possono variare leggermente durante il periodo iniziale di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di un certo intervallo di tempo per recuperare le loro proprietà meccaniche. Anche le sospensioni esterne tenderanno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere no ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio afnché le parti meccaniche raggiungano le caratteristiche ottimali denite in fase di progetto.

5. Rodaggio 6. Manutenzione45
