INSTRUKCJA OBSŁUGI FS600 S3 BOWERS & WILKINS

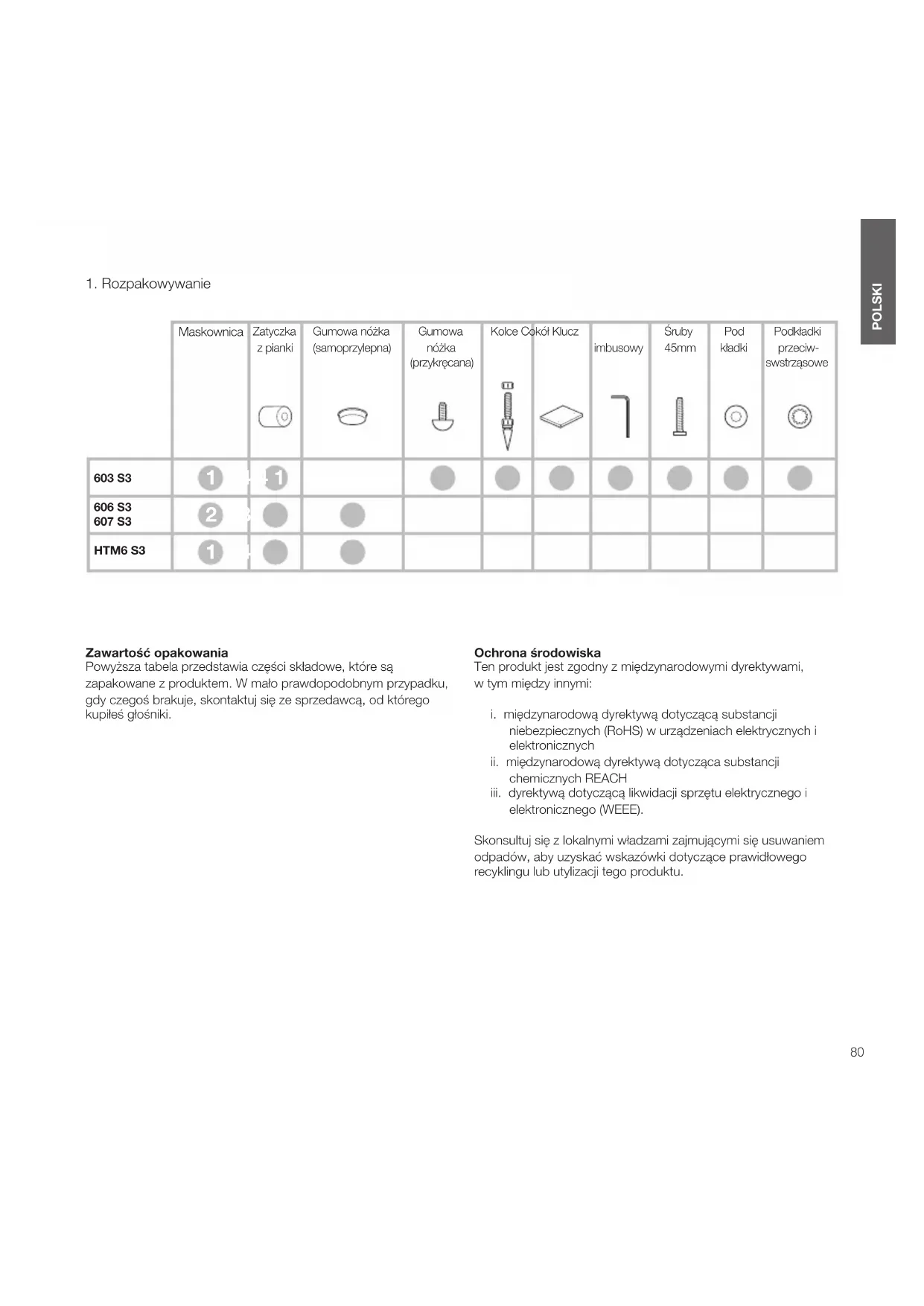

POLSKI Zawartość opakowania Powyższa tabela przedstawia części składowe, które są zapakowane z produktem. W mało prawdopodobnym przypadku, gdy czegoś brakuje, skontaktuj się ze sprzedawcą, od którego kupiłeś głośniki. Ochrona środowiska Ten produkt jest zgodny z międzynarodowymi dyrektywami, wtym między innymi:

i. międzynarodową dyrektywą dotyczącą substancji

niebezpiecznych (RoHS) w urządzeniach elektrycznych i elektronicznych

ii. międzynarodową dyrektywą dotycząca substancji

iii. dyrektywą dotyczącą likwidacji sprzętu elektrycznego i

elektronicznego (WEEE). Skonsultuj się z lokalnymi władzami zajmującymi się usuwaniem odpadów, aby uzyskać wskazówki dotyczące prawidłowego recyklingu lub utylizacji tego produktu.

Maskownica Zatyczka z piankiGumowa nóżka (samoprzylepna)Gumowa nóżka (przykręcana)Kolce Cokół Klucz imbusowyŚruby 45mm Pod kładkiPodkładki przeciw-swstrząsowe603 S3 606 S3607 S3 HTM6 S3

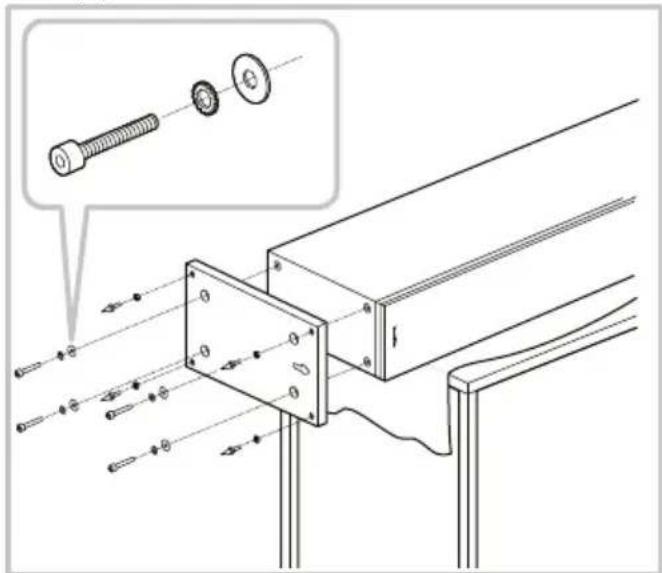

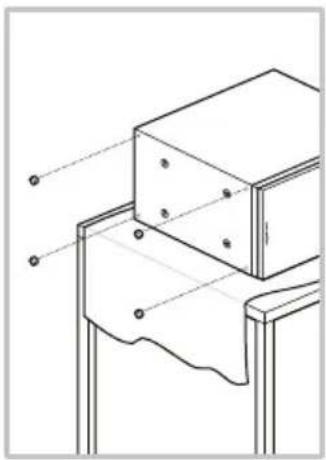

POLSKI81 POLSKI Instalacja głośnika 603 S3 603 S3 są przeznaczone tylko do montażu na podłodze. Aby zapewnić odpowiednią stabilność, zawsze montuj dostarczony cokół, a następnie upewnij się, że głośniki stoją stabilnie na podłodze za pomocą dostarczonych w zestawie kolców lub gumowych nóżek. Cokół można przymocować podczas procesu rozpakowywania, postępując zgodnie z powyższymi ilustracjami lub schematami, które mozna znaleźć na górnej klapie kartonu. Ostrzeżenie Cokół MUSI być zawsze używany, z gumowymi nóżkami lub kolcami zamontowanymi w cokole. NIE WOLNO instalować gumowych nóżek czy kolców bezpośrednio do obudowy kolumny głośnikowej. Ważna uwaga dotycząca bezpieczeństwa Ostre kolce, nie dotykaj. Kolce przeznaczone są do przekłuwania dywanu i opierania się napowierzchni podłogi. Najpierw nakręć nakrętki zabezpieczające nakolce na tyle wysoko, aby nakrętki unosiły ponad poziomem dywanu,gdy same kolce spoczywają na podłodze. Następnie wkręć kolce dokońca w gwintowane wkładki w cokole. Jeśli obudowa głośnika kołyszesię po umieszczeniu na podłodze, wykręć te kolce, które nie dotykająpodłogi dopóki obudowa głośnika nie oprze się mocno i przestaniekołysać. Na koniec dokręć delikatnie nakrętki do podstawy za pomocądostarczonego klucza, jednocześnie używając dołączonego pręcika abyuniemożliwić obracanie się stopki z kolcem wraz z nakrętką. Pozoptymalizowaniu położenia obudowy głośnika dalsza regulacja idopasowanie kolców może być łatwiejsze. Jeśli nie masz dywanu i nie chcesz, aby kolce porysowały podłogę użyjjakiegoś kawałka metalu wsadzając go pomiędzy kolce a podłogę(możesz do tego celu użyć np. monety) lub zamiast kolców użyjdołączonych do kolumn gumowych nóżek. Zamontuj gumowe nóżki iwypoziomuj kolumnę w ten sam sposób jak w przypadku kolcy.

2. Pozycjonowanie 603 S3

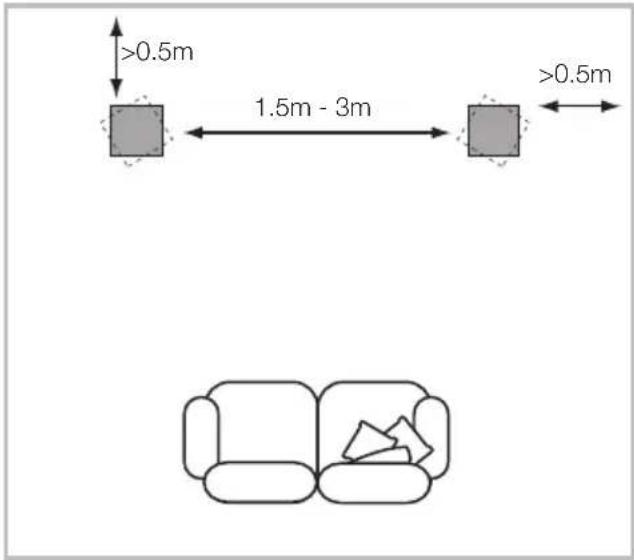

<29mm <31mm <36mm <15mm <29mm <31mm <36mm <15mm82 POLSKI zawiesić go na uchwycie ściennym lub postawić na stabilnej podstawce. Jeśli zamierzasz postawić głośnik na szafce lub na półce razem z innym sprzętem A V naklej gumowe podkładki na spodzie kolumny. W pewnym stopniu będą one izolowały głośnik od wibracji. Ustawienie głóśników Dopasowanie pozycji głośnika prawdopodobnie poprawi jakość odbioru dźwięku i zwykle warto to zrobić. Zarówno w systemach stereo jak i kina domowego postaraj się, aby bezpośrednie otoczenie każdego głośnika było podobne akustycznie. Na przykład jeśli jeden z głośników przylega do ściany a inny do miękkich zasłon lub mebli ogólna jakość dźwięku będzie prawdopodobnie niższa. Konwencjonalne systemy stereo Na początku głośniki powinny zostać ustawione w odległości od 1.5m do 3m od siebie w rogach trójkąta równobocznego, którego trzeci wierzchołek będzie stanowić miejsce odsłuchu. Głośniki powinny znajdować się w odległości ok. 0.5m od ściany (zarówno za głośnikami jak i po bokach, patrz rysunek powyżej). 606 S3 / 607 S3 Głośniki 606 S3 oraz 607 S3 zostały zaprojektowane do zamontowania na dedykowanym standzie (FS-600 S3), ale mogą być postawione również na półce lub szafce. Należy jednak pamiętać, że takie ustawienie daje mniej możliwości optymalizacji działania głośnika. Jeśli musisz ustawić głośnik w miejscu innym niż stand, rekomendujemy użycie piankowych zatyczek (dołączone do głośników), aby zoptymalizować działanie portów (patrz Sekcja 4: Dostrajanie). W każdym ustawieniu głośniki wysokotonowe powinny znajdować się na wysokości uszu słuchacza. Informacja: Jeśli zamierzasz ustawić głośnik na półce sprawdź uprzednio czy półka jest w stanie udźwignąć ciężar głośnika i naklej 4 gumowe podkładki do spodu każdego głośnika. HTM6 S3 W przypadku używania projektora z przezroczystym ekranem możesz ustawić głośnik centralny za ekranem, na jego środku. W innym przypadku najlepiej jest ustawić głośnik tuż nad lub pod ekranem/TV, w zależności od tego która pozycja znajduje się najbliżej poziomu z którego będzie prowadzony odsłuch. Postaraj się, aby przód głośnika znajdował się w tej samej płaszczyźnie co ekran TV. Najlepiej jest umieścić głośnik na solidnej szafce, >0.5m >0.5m 1.5m - 3m83 POLSKI Wytwarzane pole magnetyczne Głośniki wytwarzają pole magnetyczne działające również poza obudową kolumn. Zalecamy, aby urządzenia wrażliwe na takie pole (jak ekrany CRT, ekrany komputerów, dyski komputerowe, taśmy audio i video itp.) były trzymane przynajmniej 0,5 metra od głośników. Ekrany plazmowe oraz LCD i OLED nie są wrażliwe na takie pole. Systemy kina domowego Jeśli głośniki maja być użyte jako głośniki frontowe w zestawie kina domowego powinny znajdować się bliżej siebie w porównaniu do zestawu stereo, ponieważ zestawy surround rozszerzają pole dźwięku. Ustawienie głośników w odległości ok. 0.5m od boków telewizora pozwoli również na synchronizację dźwięku z obrazem. Tak jak w przypadku zestawów stereo głośniki powinny znajdować się w odległości przynajmniej 0.5m od ścian. >0.5m 110° - 130° ~40° 5 kanałów 7 kanałów 0.5m - 1m 0.5m - 1m84 POLSKI Ważna uwaga dotycząca bezpieczeństwa Wszystkie połączenia należy wykonywać przy wyłączonym sprzęcie audio. Podczas normalnego użytkowania sprzętu audio dotykanie nieizolowanych zacisków głośnikowych lub przewodów może powodować nieprzyjemne odczucia. Terminale głośnikowe 600 S3 akceptują różne rodzaje zakończeń kabli: wtyki bananowe 4 mm, widełki 6mm i 8 mm (1/4 cala i 5/16 cala) lub gołe przewody o średnicy do 4 mm (5/32 cala). Ważna uwaga dotycząca bezpieczeństwa W niektórych krajach, zwłaszcza w Europie, używanie wtyków bananowych 4 mm jest uważane za potencjalne zagrożenie bezpieczeństwa, ponieważ mogą one zostać włożone do otworów w niezaślepionych gniazdach zasilających. Aby zachować zgodność z europejskimi przepisami bezpieczeństwa CENELEC, 4mm otwory na końcach zacisków są zablokowane plastikowymi kołkami. Jeśli używasz produktów w jakimkolwiek kraju, w którym obowiązują te warunki, powinieneś upewnić się, że jakiekolwiek wtyki bananowe nie mogą być używane w niebezpieczny sposób przez dzieci lub inne niedoinformowane osoby. Plastikowe kołki można usunąć, jeśli chcesz użyć wtyków bananowych. Poproś sprzedawcę o poradę przy wyborze kabla głośnikowego. Utrzymuj całkowitą impedancję poniżej maksimum zalecanego w specykacji głośnika i używaj kabla o niskiej indukcyjności, aby uniknąć tłumienia wysokich częstotliwości. Na tylnym panelu głośnika znajdują się 2 połączone ze sobą pary gniazd głośnikowych. W przypadku konwencjonalnego podłączenia (rysunek powyżej z lewej strony) połączenia między parami gniazd powinny zostać na swoim miejscu, a ze wzmacniaczem powinna zostać połączona tylko jedna para gniazd. W przypadku podłączeń typu bi-wire lub bi-amplication (rysunek powyżej z prawej strony) połączenia między parami gniazd powinny zostać usunięte a każda para gniazd połączona ze wzmacniaczem osobno. Bi-wiring może zwiększyć przejrzystość detali dźwiękowych. Upewnij się, że gniazda połączeniowe z czerwonym obramowaniem zostały połączone z gniazdami o dodatniej polaryzacji na wzmacniaczu a gniazda z czarnym obramowaniem z gniazdami o ujemnej polaryzacji na wzmacniaczu. Nieprawidłowe podłączenie będzie skutkowało pogorszeniem jakości dźwięku i utratą niskich tonów.

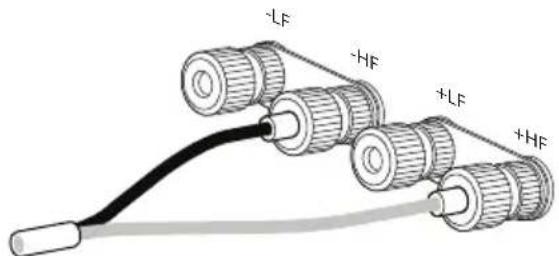

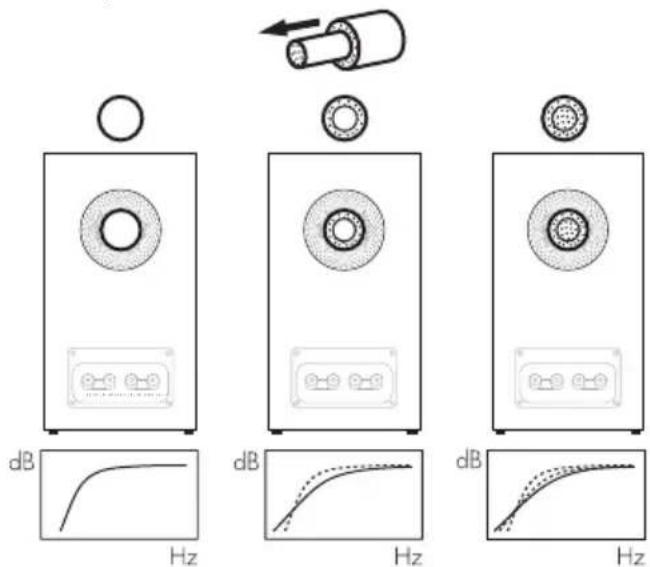

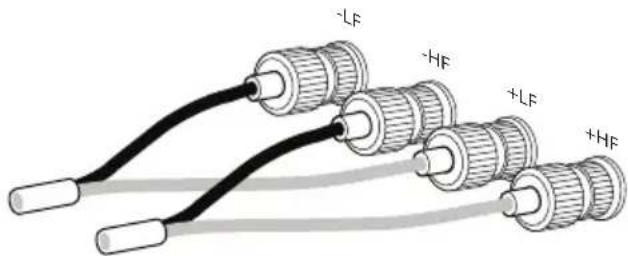

Połączenie konwencjonalne Połączenie bi-wire -LF -HF +LF +HF -LF -HF +LF +HF85 POLSKI Przed dostrajaniem upewnij się, że wszystkie podłączenia są prawidłowe i bezpieczne Odsunięcie kolumn od ściany zredukuje ogólny poziom niskich tonów. Przestrzeń za kolumnami pozwoli również na wytworzenie odpowiedniej głębi dźwięku. Przysunięcie kolumn bliżej ściany spowoduje efekt odwrotny: wzrośnie poziom basu. Jeśli chcesz zmniejszyć poziom niskich dźwięków bez konieczności odsuwania kolumn od ściany do portów basowych kolumn wetknij piankowe zatyczki lub dla mniejszej redukcji basów zewnętrzne pierścienie zatyczek (rysunek powyżej). Jeśli niskie tony wydają się nierówne z częstotliwością dźwięku zwykle spowodowane jest to rezonansem wynikającym z ukształtowania pomieszczenia. Nawet minimalne zmiany ustawienia kolumn lub zmiany miejsca odsłuchu mogą mieć dobry wpływ na te zakłócenia. Spróbuj ustawić kolumny w różnych miejscach. Zmiana położenia większych mebli również może przynieść efekt. Jeśli jednak nie masz możliwości zmiany położenia głośników użyj dołączonych do kolumn gąbek tłumiących. Pianki składają się z dwóch części każda i pozwalają na stopniowanie redukcji niskich tonów poprzez użycie tylko zewnętrznych pierścieni lub całych gąbek. Użycie tylko zewnętrznych pierścieni zredukuje basy w mniejszym stopniu niż użycie całych gąbek. Jeśli centralny obraz jest nieostry, spróbuj zbliżyć głośniki do siebie lub ustawić je pod kątem do wewnątrz, tak aby wskazywały miejsce tuż przed pozycją odsłuchową. Jeśli dźwięk jest zbyt jasny, zwiększenie ilości miękkich mebli w pomieszczeniu (na przykład cięższe zasłony) może pomóc w zrównoważeniu dźwięku. I odwrotnie, zmniejszenie ilości miękkich elementów meblowych może pomóc rozjaśnić przytłumiony dźwięk. Aby uzyskać najbardziej wyranowane odsłuchy, zdejmij maskownice, chwytając ich krawędzie i delikatnie wyciągając je z obudowy.

-LF -HF +LF +HF -LF -HF +LF +HF -LF -HF +LF +HF86 POLSKI Obudowa kolumn zazwyczaj wymaga tylko usunięcia kurzu. Zalecamy używanie miękkiej ściereczki z mikrobry. Jeśli chcesz użyć aerozolu lub innego środka czyszczącego, rozpyl aerozol na szmatkę, a nie bezpośrednio na produkt. Najpierw sprawdź na małej powierzchni, czy środek czyszczący nie niszczy podłoża. Unikaj materiałów szorstkich i takich, które zawierają kwas, są zasadowe lub antybakteryjne. Plamy na pomalowanej powierzchni można usunąć za pomocą rozcieńczonego, nieperfumowanego mydła. Smugi można usunąć za pomocą środków do czyszczenia szyb i delikatnie przecierając szmatką. Nie stosuj środków czyszczących na głośniki. Unikaj dotykania głośników. Działanie kolumn może delikatnie zmieniać się w początkowym okresie użytkowania. Jeśli kolumny były przechowywane w chłodnym miejscu, niektóre komponenty będą potrzebowały czasu, aby nabrać odpowiednich właściwości mechanicznych. Zawieszenie głośników również delikatnie się zmieni w ciągu pierwszych godzin użytkowania. Czas, jakiego potrzebuje kolumna na osiągnięcie optimum swoich możliwości będzie się różnił w zależności od sposobu przechowywania kolumn przed zakupem i sposobie użytkowania. Zwykle trwa to około tygodnia, aby ustabilizowały się czynniki temperaturowe i 15godzin użytkowania, aby części mechaniczne osiągnęły swojecharakterystyki.

5. Początkowy okres eksploatacji 6. Pielęgnacja87
