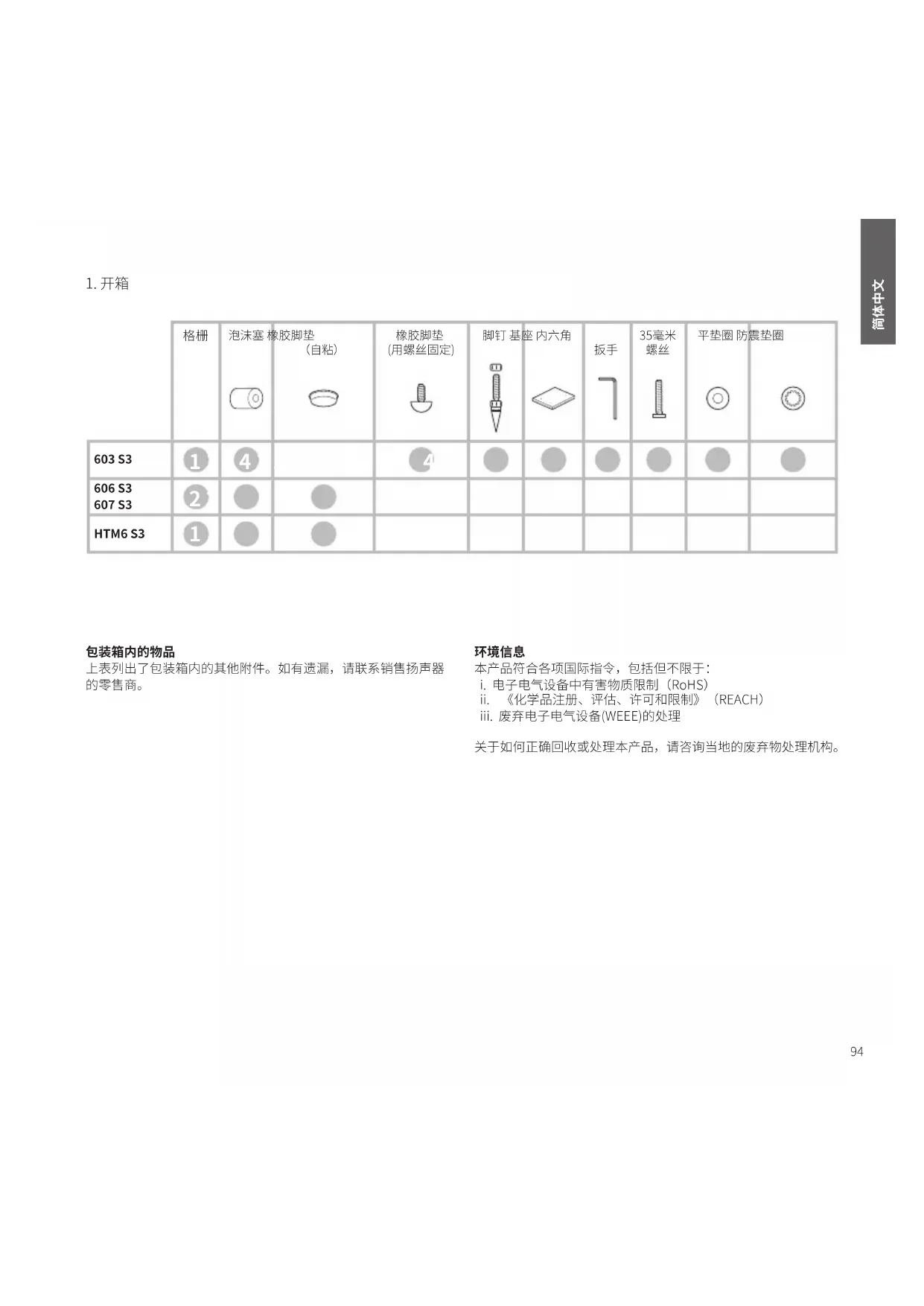

上表列出了包装箱内的其他附件。如有遗漏，请联系销售扬声器

i. 电子电气设备中有害物质限制（RoHS）

ii. 《化学品注册、评估、许可和限制》（REACH）

iii. 废弃电子电气设备(WEEE)的处理

关于如何正确回收或处理本产品，请咨询当地的废弃物处理机构。

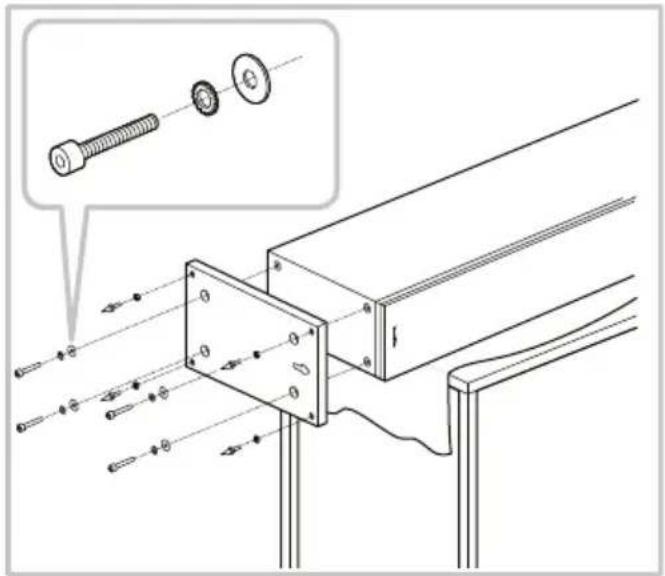

平垫圈 防震垫圈603 S3 606 S3607 S3 HTM6 S3

603 S3 603 S3仅适用于地面安装。为了获得适当的稳定性，请务必安装所 提供的基座，然后确保使用所提供的钉脚或橡胶脚垫将扬声器牢

您可以在开箱过程中按照上面的图示或纸箱顶部的图示来安装

务必始终使用基座，并将橡胶脚垫或钉脚插入基座中。切勿将橡胶 脚垫或钉脚直接插入箱体中。

钉脚的设计是为了刺穿地毯，附着在地板表面。首先，将锁紧螺母 拧到钉子上，留出足够的空隙，当钉子附在下面的地板上时，螺母 刚好浮在地毯上面。然后，将钉子完全拧入基座的螺套中。若箱体 放在地板上时出现摇晃，拧下不接触地板的两根钉子，直到箱体稳

最后，用提供的扳手将螺母锁在底座上，并轻轻拧紧螺母，同时用 提供的螺丝旋杆防止钉脚旋转。优化扬声器的摆放位置之后再安 装和调整钉脚可能更方便。 如果没有地毯，为了避免划伤地板表面，可以在钉子和地板之间使 用一个保护性的金属垫（可以是硬币），或者使用提供的橡胶脚垫。 装上橡胶脚垫，用处理钉脚相同的方式将柜子放平。

在立体声或家庭影院安装中，尽量确保每个扬声器的周围环境具 有相似的声学特性。例如，如果一个扬声器毗邻光秃秃的墙壁，而 另一个则毗邻柔软的家具和窗帘，那么整体音质和立体声图像都

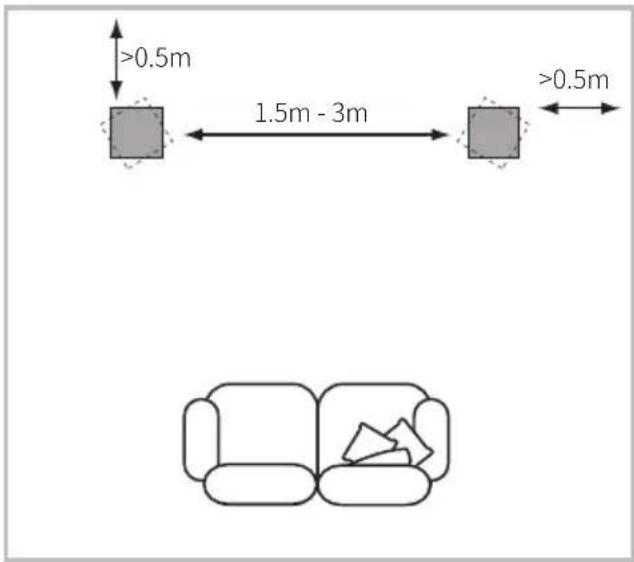

首先，两个扬声器应放在一个等边三角形的两个角上，相隔1.5-3米， 第三个角是聆听区。扬声器应放置在距离后墙和任何侧墙至少0.5米 的位置（如上图所示）。 606 S3 / 607 S3 606 S3和607 S3主要旨在安装在专用落地支架（FS-600 S3）上，但也 可以放在支架上。不过，应该注意的是，这样降低了优化扬声器性能 的灵活性。如果必须使用支架，我们建议使用泡沫塞子 (包装里有提供）来优化导向孔性能（参见第4节：微调）。 这两种安装情况下，在您通常聆听的位置，扬声器的高音单元应该

注：如果使用支架，请确保支架足够结实，能够支撑重量，并将 四个自粘橡胶脚垫放在在扬声器的下面。 HTM6 S3 如果使用带有透声幕的投影幕布，请将扬声器放在屏幕中心的后 面。否则，请使用落地支架、家具或壁架将其置于屏幕的正下方或 上方，确保扬声器尽可能接近耳朵的高度。如果扬声器放在支架上 或与其他视听设备共用的机架上，请将四个自粘橡胶脚垫固定在 扬声器的底座上，可起到一定的防震功能。 >0.5米 >0.5米

扬声器驱动单元产生的杂散磁场超出了箱体的界限。我们建议您 将对磁敏感的物品（CRT电视和计算机屏幕、计算机光盘、音频和 视频磁带、刷卡等）放在距离扬声器至少0.5米的地方。LCD、OLED 和等离子屏幕不受磁场的影响。

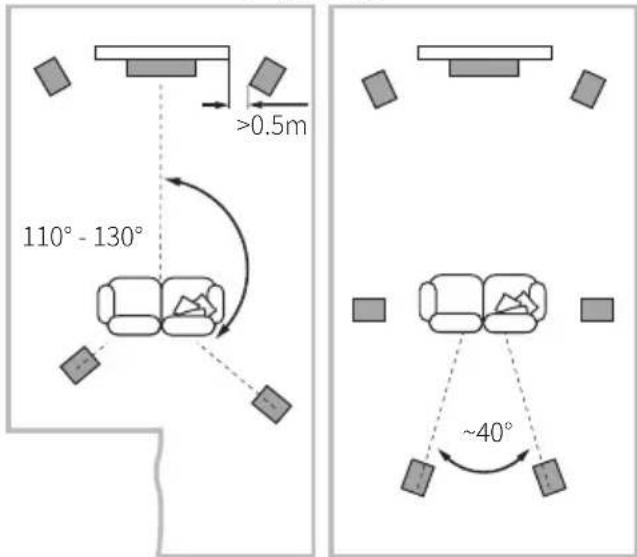

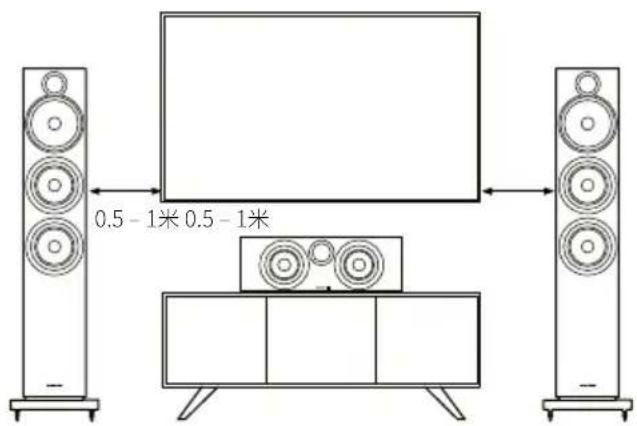

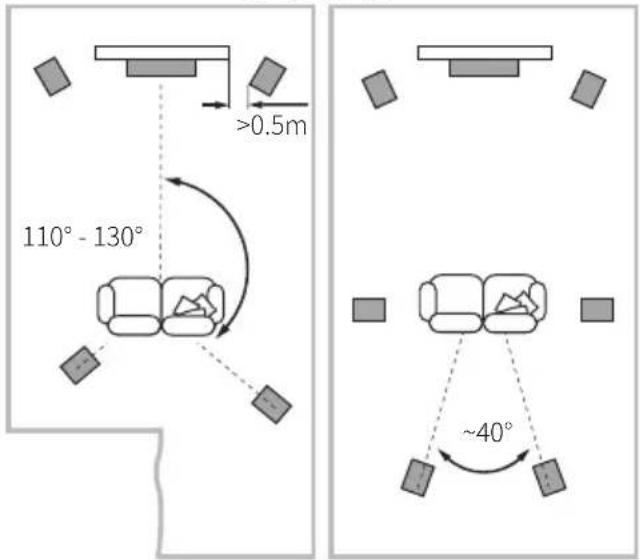

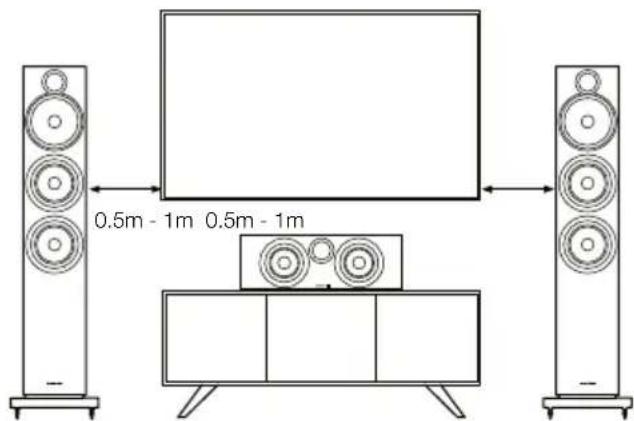

如果扬声器要用于家庭影院系统中的前置声道，则其距离应该比2 声道音频更近，因为环绕声道往往会扩大图像。将扬声器放置在距 离屏幕两侧约0.5米的范围内，也有助于保持声音图像与视觉图像 的比例一致。与传统的立体声扬声器摆放位置一样，扬声器最好距 离任何侧墙至少0.5米远。 >0.5m 110° - 130° ~40° 5 声道 7 声道 0.5m - 1m 0.5m - 1m

所有连接都应在关闭音频设备的情况下进行。当使用 正常操作的音频设备时，触摸未绝缘的扬声器端子或 接线可能会导致不适。600 S3的扬声器端子接受各种 电缆端口：4毫米香蕉插头，6毫米和8毫米（1/4英寸和5/16英寸）铲 形插头或直径在4毫米(5/32英寸)以内的裸插头。

在某些国家，尤其是欧洲国家，使用4毫米香蕉插头 被认为具有安全危险，因为它们可以用于插入无遮 蔽的电源座插孔。为了遵从欧洲电工标准化委员会 CENELEC的安全规定，接线端上的4毫米孔由塑料插脚封闭。如果 您在任何执行这种规定的国家内使用这些产品，请确保儿童或其 他不知情人士勿以危险的方式使用香蕉插头。如要使用香蕉插头，

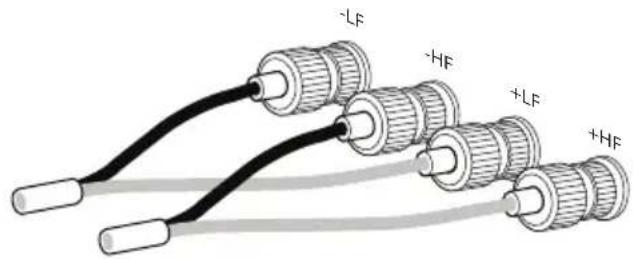

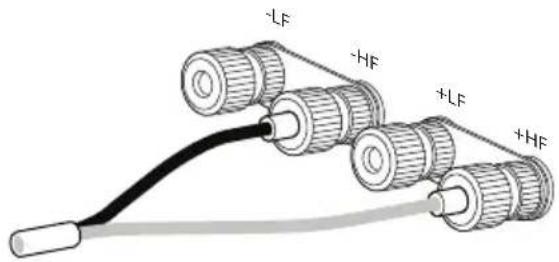

在选择扬声器接线时，请向经销商咨询。总电阻抗应低于扬声器规 格中所建议的最大值，并使用低电感的接线，以避免高频衰减。 每台扬声器的背部均有两对插座，可用于双线连接。对于传统连接 （左上图），端子链接应保持原位（即交付时的状态），只有一对端 子连接到功放上。对于双线连接或双功放（右上图），应拆除端子链 接，并将每对端子连接到功放。对于双线连接或双功放（右上图）， 应移除端子链接，并将每对端子独立地连接到功放上。双线连接可 以提高低电平细节的分辨率。 连接时请确保将扬声器的正极端（配有红色环）连接到放大器的正 极输出端，而且扬声器的负极端（配有黑色环）保持连接到放大器 的负极输出端。错误连接虽然不会造成损坏，但会导致劣质立体声 像效果及损失低音。请务必将插座盖锁紧以避免嘎嘎作响。

传统连接 双线分音连接 -LF -HF +LF +HF -LF -HF +LF +HF99

在微调前，确保安装中的所有连接正确且安全。 一般来说，把扬声器移离墙壁可降低低音。扬声器后的空间有助 于创造出一种听觉上的深度感。相反，把扬声器移近墙壁则可加 重低音。如果您想在不改变扬声器与墙壁距离的情况下降低低音 音量，请在端口管中塞入泡沫塞或低音降低效果稍弱的泡沫环（

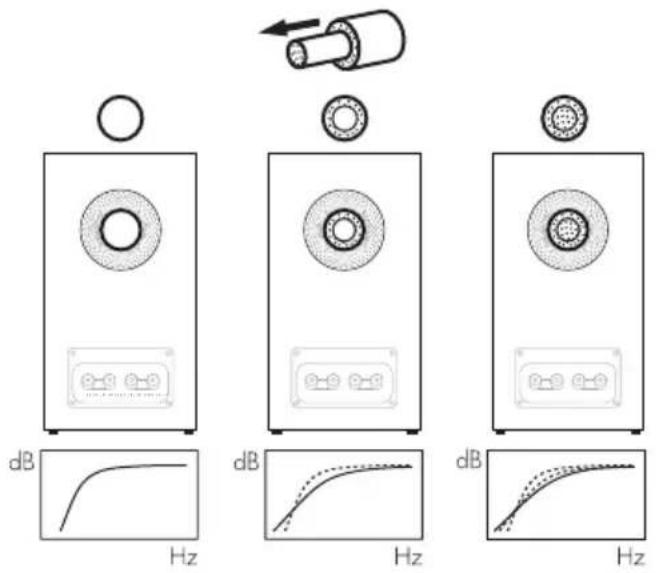

如果低音的频率不均衡，这很可能是因为试听室的谐振模式引起 的。扬声器位置或倾听位置很小的改变都可以使谐振对声音的效 果产生巨大影响。设法移动试听的位置或者将扬声器放在不同的 墙壁旁边。大件家具的存在及其位置也会影响谐振模式。 如果没有其他选择，您可以使用提供的泡沫塞来调整扬声器的低 频性能。该塞子是一个两件式部件，允许一定程度的微调，既可以 单独使用外层大直径部分，也可以将两个部分一起使用。仅使用外 部大直径泡沫部分，则低音衰减小于使用完整的泡沫塞。 假如中心图像缺少焦点，可试着拉进扬声器彼此之间的距离，或 者使其向内成一个角度，这样就可以正对着试听的位置。如果音 质太过明快，则在房间内增加软性的陈设品（如较重的窗帘）可以 帮助平衡音质。相反，在房间内减少软性的陈设品可以使沉闷的

箱体表面通常仅需要除尘。建议使用产品随附的微纤维软布。如果 想要使用喷雾剂或其它清洁剂，请将清洁剂用在布块上，不要直 接喷到产品上，并且先在一小块面积上试用，因为有些清洁产品 可能会损坏表面。请勿使用具有粗糙产品或包含酸、碱或抗菌剂 的产品。请勿对驱动单元使用清洁剂。请避免触摸驱动单元，因为

在初始试听阶段，扬声器的性能会发生细微变化。如果扬声器被安 装在较冷的环境内，驱动单元的阻尼复合组件和悬挂材料会需要 一些时间来恢复其正确的机械性能。驱动单元的悬挂部分也会在 最初使用的几小时内松动。使扬声器达到理想性能状态的时间将 因以前的储存条件和使用方法而有所变化。作为使用指引，可以用 一周时间来稳定温度的影响，或者用平均使用15 小时的时间来使 机械部分达到理想的设计性能。

上表說明了隨產品包裝的組件。萬一缺少任何東西，請聯繫您購買

i. 電氣和電子設備中有害物質（RoHS）的限制，

ii. 註冊、評估、授權和限制化學品（REACH）

iii. 廢物電氣和l電子設備（WEEE）的處置。

有關如何正確回收或處置本產品的指導，請諮詢您當地的廢物處

603 S3 603 S3只能安裝在地上。為了獲得適當的穩定性， 請保持安裝提 供的底座，然後使用提供的釘腳或橡膠腳確保揚聲器 牢固地站立

您可以在開箱過程中按照上圖或紙箱頂部翻蓋上的圖示安裝底座。

必須保持使用底座，將橡膠或釘腳插入底座。請勿將橡膠或釘腳

釘腳設計用於刺穿地毯並擱在地板表面上。最初，將鎖緊螺母擰到 釘子上，以便在釘子放在地板面時，螺母只足夠剛好在地毯上。然 後，將長釘完全擰入底座的螺紋嵌件中。如果箱體放在地板上時會 晃動，請擰下兩個不接觸地板的釘子，直到箱體穩固放置而不會晃 動。最後，將螺母鎖定在底座上，並輕輕擰緊螺母以防止釘腳旋轉。 優化揚聲器定位後，安裝和調整 釘腳可能會更方便。 如果沒有地毯並且您希望避免刮傷地板表面，請在釘子和地板之 間使用保護性金屬盤(也許是硬幣)，或使用隨附的橡膠腳墊。安裝 橡膠腳並以與釘腳相同的方式調平音箱。

在立體聲或家庭影院安裝中，盡量確保每個揚聲器的周圍環境在 聲學特性上相似。例如，如果一個揚聲器靠近光滑的牆壁，而另一 個揚聲器靠近柔軟的家具和窗簾，則整體音質和立體聲圖像都可

首先，揚聲器應放置在一個等邊三角形的兩個角處，相距 1.5m 到 3m 之間，該等邊三角形由第三個角處的收聽區域構成。揚聲器應 放置在距離背面和任何側壁至少 0.5m 的位置（如上圖所示）。 606 S3 / 607 S3 606 S3 和 607 S3 主要設計用於安裝在專用腳架 (FS-600 S3) 上， 但如果願意，也可以放在書架上。但是，應該注意的是，這在優化揚 聲器性能方面提供的靈活性較小。如果必須使用書架放置，我們建 議使用泡沫塞(已提供)來優化導孔性能(參見第 4 節:微調) 。 在這兩種安裝情況下，揚聲器的高音揚聲器應該在您通常的聆聽 位置大約在耳朵的高度。 注意：如果使用牆架，請確保其足夠堅固以適當支撐重量， 並將四個自粘橡膠腳安裝到揚聲器底部。 HTM6 S3 如果使用帶有透聲屏幕的投影電視，請將揚聲器放在屏幕中央的 後面。否則，使用落地支架、家具或掛壁架將其直接放置在屏幕下 方或上方，確保揚聲器盡可能靠近耳朵高度。如果要將揚聲器放置 在架子上或與其他 AV 設備共用的機架中，請將四個自粘橡膠腳固 定到揚聲器的底部。它們提供一定程度的振動隔離。 >0.5m >0.5m 1.5m - 3m104

揚聲器驅動單元會產生延伸到箱體邊界之外的雜散磁場。我們建 議您將磁性敏感物品（CRT 電視和電腦屏幕、電腦光盤、錄音和錄 像帶、刷卡等）與揚聲器保持至少 0.5m 的距離。LCD、OLED 和等離

如果將揚聲器用於家庭影院系統中的前置聲道，它們應該比用於 2 聲道音頻更靠近，因為環繞聲道往往會擴大聲音圖像。將揚聲器 放置在距屏幕兩側約 0.5m 的範圍內也有助於保持聲像與視覺圖 像成比例。與傳統的立體聲定位一樣，理想情況下，揚聲器應距離 任何側壁至少 0.5m。 >0.5m 110° - 130° ~40° 5 聲道 7 聲道 0.5m - 1m 0.5m - 1m105

所有連接都應在關閉音頻設備的情況下進行。在正常 操作中使用音頻設備時，觸摸未絕緣的揚聲器端子或 接線可能會導致不舒適的感覺。600 S3 揚聲器接線端 接受多種音箱線接頭：4 毫米香蕉插頭、6 毫米和 8 毫米（1/4 英寸 和 5/16 英寸）叉形接頭，或直徑達 4 毫米（5/32 英寸）的裸線。

在某些國家，尤其是歐洲國家，使用 4 毫米香蕉插頭被 認為存在潛在的安全隱患，因為它們可能會插入未被 堵住的電源插座的孔中。為了符合歐洲 CENELEC 安全 法規，接線端子末端的 4mm 孔被小塑料塞堵住。如果您在適用這 些條件的任何國家/地區使用產品，您應確保兒童或其他不知情的 人士不得以不安全的方式使用任何香蕉插頭。如果您想使用香蕉 插頭，可以移除塑料塞。 選擇揚聲器接線時請諮詢經銷商。將其總阻抗保持在揚聲器規格 中推薦的最大值以下，並使用低電感接線以避免高頻衰減。 揚聲器背面有兩對連接的端子。對於常規連接（左上圖），端子連接 應保持在原位（交付時），並且只有一對端子連接到放大器。對於雙 線連接或雙放大（右上方），應移除端子鏈接，並將每對端子獨立連 接到一個或多個放大器。雙線可以提高低音量細節的分辨率。 確保揚聲器（帶紅環）的正極端子連接到放大器的正極輸出端， 揚聲器（帶黑環） 的負極端子連接 保持連接到放大器的負輸出端。 不正確的連接不會導致損壞，但會導致立體聲成像不佳和低音損 失。保持將端子蓋完全擰下，以防止發出嘎嘎聲.

在進行微調之前，請確保安裝中的所有連接正確且牢固。 將揚聲器遠離牆壁通常會降低低音音量。揚聲器後面的空間也有 助於營造聽覺印象的深度。相反，將揚聲器移近牆壁會增加低音音 量。如果您想在不將揚聲器移離牆壁較遠的情況下降低低音音量， 請安裝泡沫塞，或者，對於不太嚴重的低音減少，請安裝端口管中

如果低音在頻率上看起來不均勻，這很可能是由於聽音室中的共 振造成的。即使是揚聲器位置或聆聽位置的微小變化，也會對這 些共振如何影響聲音產生深遠的影響。嘗試移動聆聽位置或將揚 聲器放置在另一方向的牆上。大件家具的存在和位置也會影響共

如果沒有替代方案，您可以使用隨附的泡沫塞調整揚聲器的低頻 性能。泡沫塞是一個兩件式部件，允許使用單獨的較大直徑的外 部部件或兩個部件一起使用，以進行不同程度的調節。 與完整的 泡沫塞組件相比，僅使用外部較大直徑的泡沫件將提供更少的低

如果中央結像缺乏焦點，請嘗試將揚聲器靠得更近或向內傾斜，使 它們指向聆聽位置正前方的位置。如果聲音太亮，增加房間內軟裝 的數量（例如較重的窗簾）可能有助於平衡聲音。相反，減少軟裝飾 的數量可能有助於使沉悶的聲音變得亮麗。 對於最挑剔的聆聽，請抓住面網邊緣並輕輕將其從箱體中拉出，

箱體表面通常只需要除塵。我們建議您使用柔軟的超細纖維布。 如果您想使用噴霧劑或其他清潔劑，請將清潔劑塗抹在布上，而 不是直接塗抹在產品上，並先小面積測試，因為某些清潔產品可 能會損壞某些表面。避免使用具有磨蝕性或含有酸、鹼或抗菌劑。 不要在驅動單元上使用清潔劑。避免接觸驅動單元，否則可能會

在最初的收聽期間，揚聲器的性能會發生微妙的變化。如果揚聲器 存放在寒冷的環境中，驅動單元的阻尼化合物和懸掛材料將需要 一些時間才能恢復其正確的機械性能。在使用的最初幾個小時內， 驅動單元的懸架也會鬆動。揚聲器達到其預期性能所需的時間將 根據之前的存儲條件和使用方式而有所不同。作為指引，請允許長 達一周讓溫度影響穩定下來，平均使用 15 小時以使機械部件達到
