INSTRUKCJA OBSŁUGI 805 D4 BOWERS & WILKINS

Witamy i dziękujemy za wybór produktu Bowers

& Wilkins. John Bowers założył swoją firmę, ponieważ wierzył, że ciekawy wygląd, innowacyjna konstrukcja i zaawansowana technologia są kluczem do rozkoszowania się dźwiękiem w domowym zaciszu.

Seria 800 Diamond jest najbardziej zaawansowanym asortymentem głośników na świecie. Przemyślana instalacja pozwala na uzyskanie pełni możliwości każdego modelu serii, dlatego też sugerujemy abyście poświęcili Państwo chwilę na przeczytanie niniejszej instrukcji przed rozpoczęciem użytkowania. Więcej na stronie 48 →

Zawartość opakowania

805 D4

2 Maskownice
4 Zworki
8 Samoprzylepnych podkladek
2 Dwuczęściowe zatyczki piankowe
1 Sciereczka do czyszczenia

804 D4

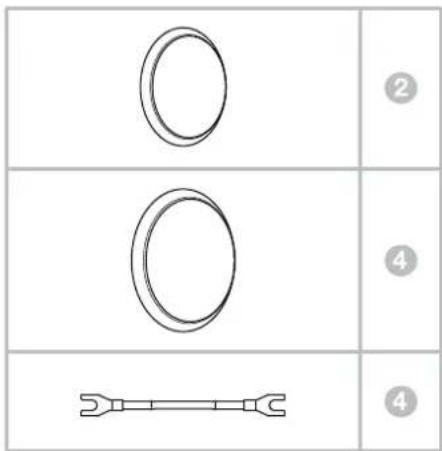

2 Maskownice gl. średniotonowych
4 Maskownice gł. niskotonowych
4 Zworki

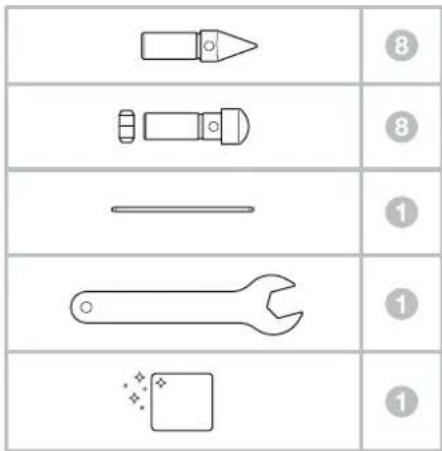

8 Kolców
8 Nóżek gumowych i nakrętki zabezpieczające (zamontowane na głośniku)
1 Metalowy pręcik kalibracyjny
1 Klucz do nakrętek
1 Ściereczka do czyszczenia

Kolumny głośnikowe 805 D4 i 804 D4 są bardzo ciężkie i zdecydowanie radzimy, aby rozpakować kolumny w tym samym pomieszczeniu, w którym mają być użytkowane i robić to w dwie osoby. Dobrym pomysiem jest również usunięcie z rąk i dloni jakiejkolwiek biżuterii, która mogłaby porysować powierzchnię kolumn podczas rozpakowywania.

Tabelka powyżej pokazuje jakie akcesoria zostały spakowane razem z kolumnami. W przypadku braku jakiegokolwiek z akcesoriów prosimy o kontakt ze sprzedawcą.

Maskownice są przymocowane do kolumn na magnes. Cięższa maskownica (na głośniki średnio i niskotonowe) jest spakowana w osobnej przegródce, aby zapobiec przesuwaniu się w trakcie transportu.

Uwaga: Należy zachować ostrożność podczas montażu lub demontażu maskownic przymocowanych magnetycznie, aby uniknąć zarysowania produktu. Maskownice mogą pozostawić ślad zarysowania na głośniku lub podstawie w przypadku ich upuszczenia; możesz to złagodzić poprzez zakrycie cokołu podczas montażu lub demontażu maskownic.

Membrany głośników wysokotonowych są bardzo delikatne i łatwo je uszkodzić. Do kolumn serii 800 dołączamy stalową maskownicę, która chroni głośnik od różnego rodzaju uszkodzeń. Mimo to powinno się zawsze zachować ostrożność podczas przenoszenia i czyszczenia głośników.

Ochrona środowiska

Wszystkie produkty firmy Bowers & Wilkins są zaprojektowane zgodnie z:

i. międzynarodową dyrektywą dotyczącą substancji niebezpiecznych (RoHS) w urządzeniach elektrycznych i elektronicznych
ii. międzynarodową dyrektywą dotycząca substancji chemicznych REACH
iii. dyrektywą dotyczącą likwidacji sprzętu elektrycznego i elektronicznego (WEEE).

Skontaktuj się z regionalną władzą do spraw likwidacji odpadów w celu uzyskania szczegółów.

Głośnik wysokotonowy w z serii 800 Diamond to element odsprzegnięty, który jest mechanicznie odizolowany od głównej części obudowy. W związku z tym może wydawać się, że jest luźny po pierwszym wyjęciu produktu z opakowania. To nie jest usterka, jest to nieodłączna cecha konstrukcji i zapewnia optymalną wydajność głośnika.

Jeśli zespół głośnika wysokotonowego przesunął się podczas transportu i wymaga regulacji, można go lekko przesunąć do przodu lub tyłu, aby zapewnić, że tył korpusu głośnika wysokotonowego jest wyrównany z tylną częścią obudowy głośnika. Zespół głośnika wysokotonowego można również nieznacznie obrócić, aby logo Bowers & Wilkins było ustawione pionowo. Nie wciskąj głośnika wysokotonowego na siłę poza miękkie ograniczniki podczas dokonywania tych regulacji.

Uwaga: Należy uważać, aby nie uszkodzić zespołu odsprzegającego podczas dokonywania tych regulacji - w razie wątpliwości dotyczących regulacji zespołu głośnika wysokotonowego należy zwrócić się o pomoc do sprzedawcy.

2. Pozycjonowanie

Podstawki FS-805 D4 i kolumny 804 D4 są przeznaczone wyłącznie do umieszczenia na podłodze. Jest bardzo ważne aby upewnić się że głośniki stoją stabilnie na podłożu – w tym celu zalecamy użyć kolców zawsze gdy to możliwe.

FS-805 D4 i 804 D4 są dostarczane z kolcami (przeznaczone do montażu głośnika na podłodze pokrytej wykładziną) oraz gumowymi nózkami (przeznaczone do montażu głośnika na twardej podłodze).

Uwaga: Jeśli kolce są używane na twardej podłodze, zaleca się umieszczenie twardej powierzchni ochronnej między kolcami a podłogą, aby upewnić się, że kolce nie zostawią śladu na podłodze.

W celu ustabilizowania głośnika należy najpierw całkowicie dokręcić nakrętki zabezpieczające na kolcach / gumowych nóżkach. Następnie całkowicie wkręć kolce / gumowe nóżki w gwintowane wkładki w podstawie głośnika / podstawki. Jeśli głośnik / podstawka kołysze się po umieszczeniu na podłodze, odkręć kolce / gumowe nóżki, które nie dotykają podłogi, dopóki głośnik / stojak nie spocznie stabilnie bez kolsania. Na koniec zablokuj nakrętki na podstawie, używając dostarczonego narzędzia, aby delikatnie dokręcić nakrętkę, jednocześnie używając dostarczonego drążka, aby zatrzymać obracanie się kolca / gumowej stopki.

Uwaga: Uważaj, aby nie zarysować wykończenia cokołu głośnika lub podstawki podczas korzystania z narzędzi regulacyjnych.

Wygodniejsze może być dopasowanie i regulacja kolców/gumowych nożek po zoptymalizowaniu ustawienia głośników w pomieszczeniu. W przypadku montażu lub wymiany kolców/gumowych nożek, po wyjęciu głośnika z opakowania, głośnik można ostrożnie opuścić na bok, aby ułatwić dostęp do spodu podstawy. Zaleca się kładzenie głośnika na miękkiej, nie pozostawiającej śladów powierzchni, aby zapewnić, że wykończenie powierzchni nie zostanie uszkodzone. Po zamontowaniu kolców/gumowych nożek głośnik można postawić w miejscu docelowym.

Uwaga: Wskazane jest, aby dwie osoby pracowały razem przy podnoszeniu produktu ze względu na jego wagę. Głośnika nie należy ciągnąć po podłodze po zamontowaniu kolców/gumowych nóżek, ponieważ może to spowodować uszkodzenie zarówno głośnika, jak i podłogi.

Instalacja głośnika

używając półek ściennych (wyłącznie dla 805 D4)

Głośnik jest zaprojektowany głównie do instalacji na przeznaczonej do tego podstawce podłogowej (FS-805 D4) ale może być umiejscowiony na półce chociaż takie ustawienie oferuje mniej możliwości zoptymalizowania działania głośnika. Jeżeli głośnik musi być ustawiony na półce zalecamy użycie dołączonych zatyczek piankowych aby zoptymalizować działanie portów bass re exu (patrz Strojenie końcowe). W obydwu przypadkach instalacji głośnik wysokotonowy powinien być umiejscowiony mniej więcej na wysokości ucha.

Uwaga: Jeżeli używasz półki upewnji się że jest wystarczająco wytrzymała aby właściwie podtrzymać głośnik i przyklej 4 samoprzyłepne podkładki do spodu głośnika.

Zarówno w systemach stereo jak i kina domowego postaraj się, aby bezpośrednie otoczenie każdego głośnika było podobne akustycznie. Na przykład jeśli jeden z głośników przylega do ściany a inny do miękkich zaśłon lub mebli jakość dźwięku będzie prawdopodobnie niższa.

Systemy stereo

Na początku głośniki powinny zostać ustawione w odległości od 1,5m do 3m od siebie w rogach trójkąta równobocznego, którego trzeci wierzchołek będzie stanowić miejsce odsłuchu. Głośniki należy umieścić w odległości co najmniej 0,5 m od ścian zarówno z tyłu jak i po bokach (zgodnie z powyższą ilustracją).

Systemy kina domowego

Jeśli głośniki maja być użyte jako głośniki frontowe w zestawie kina domowego powinny znajdować się bliżej siebie w porównaniu do zestawu stereo, ponieważ zestawy surround rozszerzają pole dźwięku. Ustawienie głośników w odległości ok. 0.5m od boków telewizora pozwoli również na synchronizację dźwięku z obrazem. Tak jak w przypadku zestawów stereo głośniki powinny znajdować się w odległości przynajmniej 0.5m od ścian.

1. Podłączenie 4. Strojenie końcowe


Ważna uwaga dotycząca bezpieczeństwa Wszyskie połączenia należy

przy wyłączonym sprzęcie audio. Podczas używania sprzętu audio w normalnych warunkach dotykanie niezolowanych zacisków głośnikowych lub przewodów może spowodować nieprzyjemne doznania.

Gniazda podłączeniowe kolumn głośnikowych 805 D4 i 804 D4 akceptują różne rodzaje wtyków: wtyki bananowe 4 mm, widelki 6 i 8 mm, gołe kable do 4 mm średnicy.

Ważna informacja dotycząca bezpieczeństwa

W niektórych krajach, szczególnie europejskich, używanie wtyków bananowych 4mm jest uznawane za niebezpieczne z uwagi na to, że mogą być wsadzone do gniadzka ściennego. W celu spełnienia norm bezpieczeństwa CENELEC otwory 4mm na końcu gniazd są zatkane plastikowymi zatyczkami. Jeśli mieszkasz w jednym z krajów, których dotyczą powyższe regulacje upewnii się, że wtyki bananowe nie będą użyte w sposób niebezpieczny przez dzieci lub inne osoby. Zaślepki plastikowe mogą zostać usunięte, jeżeli zechcesz użyć wtyków bananowych.

Zapytaj sprzedawcę, aby doradzli Ci w sprawle kupna przewodu głośnikowego. Pamiętaj, aby impedancja kabla była niższa niż maksymalna dopuszczalna w specyfikacji kolumny i używaj kabli niskoindukcyjnych, by uniknąć niebezpieczeństwa falowania wysokich częstotliwości.

Na tylnym panelu każdej z kolumn są 2 pary gniazd podłączeniowych, które umożliwiają podłączenie typu bi-wire (rysunek powyżej). W przypadku konwencjonalnego podłączenia typu single wire dopasuj przewody do gniazd według polaryzacji. Bi-wiring może poprawić brzmienie detali muzycznych.

Upewnij się, że gniazda połączeniowe z czerwonym obramowaniem zostały połączone z gniazdami o dodatniej polaryzacji na wzmacniaczu a gniazda z czamym obramowaniem z gniazdami o ujemnej polaryzacji na wzmacniaczu. Nieprawidłowe podłączenie będzie skutkowało pogorszeniem jakości dźwięku i utrata niskich tonów. Zawsze dokręcaj główki gniazd do końca, aby uniknąć zniekształceń dźwięku.

Przed dostrajaniem upownij się, że wszystkie podłączenia są wykonane prawidłowo.

Odsunięcie kolumn od ściany zredukuje ogólny poziom niskich tonów. Przestrzeń za kolumnami pozwoli również na wytworzenie odpowiedniej głębi dźwięku. Przysunięcie kolumn bliżej ściany spowoduje efekt odwrotny: wzrośnie poziom basu a poczucie głębi dźwięku zostanie zredukowane. Jeśli chcesz zmniejszyć poziom niskich dźwięków bez konieczności odsuwania kolumn od ściany do portów basowych kolumn wetknij piankowe zatyczki lub dla mniejszej redukcji basów zewnętrzne pierścienie zatyczek. Montaż gąbek i pierścieni zilustrowano na powyższym rysunku.

Jeśli niskie tony powodują problem z częstotliwością zwykie spowodowane jest to rezonansem wynikającym z uksztaltowania pomieszczenia. Nawet minimalne zmiany ustawienia kolumn lub zmiany miejsca odsłuchu mogą mieć dobry wpływ na te zakłócenia. Spróbuj ustąpić kolumny w różnych miejscach. Zmiana położenia większych mebli również może przynieść efekt.

Jeśli środkowi sceny dźwiękowej brakuje detali postaraj się przybliżyć kolumny do siebie lub skierować je pod kątem do pozycji odsłuchowej.

Jeśli dźwięk jest zbyt „jasny” zwiększenie ilości miękkich elementów wystroju (np. cięższych zasłon) może pomóc zbalansować dźwięk. Odwrotnie, zmniejszenie ilości miękkich elementów spowoduje rozjaśnienie dźwięku.

Dla najlepszego odsłuchu możesz również spróbować zdjąć maskownice z głośników nisko i średniotonowych delikatnie chwytając za maskownice i odczepiając je od kolumny.

Działanie kolumn może delikatnie zmieniać się w początkowym okresie użytkowania. Jeśli kolumny były przechowywane w chłodnym miejscu, niektóre komponenty będą potrzebowały czasu, aby nabrać odpowiednich właściwości mechanicznych. Zawieszenie głośników również delikatnie się zmieni w ciągu pierwszych godzin użytkowania. Czas, jakiego potrzebuje kolumna na osiągnięcie optimum swoich możliwości będzie się różnił w zależności od sposobu przechowywania kolumn przed zakupem i sposobie użytkowania. Zwykle trwa to około tygodnia, aby ustabilizowały się czynniki temperaturowe i 15 godzin użytkowania, aby części mechaniczne osiągnęły swoje charakterystyki.

Obudowa kolumn zazwyczaj wymaga tylko usunięcia kurzu. Zalecamy użycie ściereczki dołączonej do produktu. Jeśli chcesz użyć aerozolu lub innego środka czyszczącego, rozpył aerozol na szmatkę, a nie bezpośrednio na produkt. Najpierw sprawdź na malej powierzchni, czy środek czyszczący nie niszczy podłoża. Unikaj materiałów szorstkich i takich, które zawierają kwas, są zasadowe lub antybakteryjne. Nie stosuj środków czyszczących na głośniki. Unikaj dotykania głośników.

W celu uniknięcia ryzyka uszkodzenia powierzchni, trzymaj produkt z dala od źródeł ciepła takich jak kaloryfery lub wentylatory gorącego powietrza. Za każdym razem, gdy wykończenie głośników Bowers & Wilkins jest drewniane, wybierane są najlepsze materiały, pokrywane następnie lakierem odpornym na promieniowanie ultrafioletowe, co pozwala minimalizować zmiany koloru powstałe z biegiem czasu. Jakkolwiek, podobnie jak w przypadku wszystkich materiałów naturalnych, środowisko zewnętrzne ma wpływ na wykończenie kolumn i należy spodziewać się stopniowej zmiany koloru. Efekty takich zmian mogą być szczególnie widoczne w miejscach, które podlegają przekształceniom wolniej, takich jak obszary przykryte przez maskownicę lub pozostające w cieniu. Różnice w kolorach mogą być skorygowane poprzez wystawienie w równym stopniu wszystkich powierzchni obudowy na działanie promieni słonecznych, aż do momentu gdy kolor jest jednolity. Proces ten może zająć kilka dni lub nawet tygodni, ale może również zostać przyspieszony poprzez ostrożne zastosowanie lampy ultrafioletowej.

Obudowa głośnika wysokotonowego ma teksturowane wykończenie powierzchni, na której podczas obsługi mogą zbierać się powierzchowne ślady i należy ją czyścić, przecierając dostarczoną ściereczką do czyszuczenia wokół obudowy, zgodnie z teksturą powierzchni.

Pokryte skórą powierzchnie głośnika Serii 800 Diamond można przetrzeć miękką,Suchą szmatką. Plamy można usunąć ze skóry, zwilżając ściereczkę z mikrofibry cieplą wodą i używając jej do przetarcia skóry do wyczyszczenia. Nie pocieraj szmatki o skórę ani nie używaj detergentów do czyszczenia lub pasty do skóry, ponieważ może to spowodować uszkodzenie materiału.
