NÁVOD K OBSLUZE 805 D4 BOWERS & WILKINS

Vítejte u Bowers & Wilkins. Děkujeme Vám, že jste si zvolili značku Bowers & Wilkins. Když John Bowers zakládal naší firmu věřil, že nápadité provedení, novátorský přístup a pokročilé technologie jsou kličem otevírajícím dveře kvalitní reprodukci. Touto filozofií se dodnes inspirujeme, kdykoli tvoříme nový produkt. Reprosoustavy řady 800 Diamond jsou jedněmi z nejvíce solistikovaných reprosoustav na světě. Pro každý z modelů je však důležitá jeho správná instalace. Dříve než začnete, věnujte tedy prosím trochu času přečtení tohoto manuálu. Pokračujte na stranu 40 →

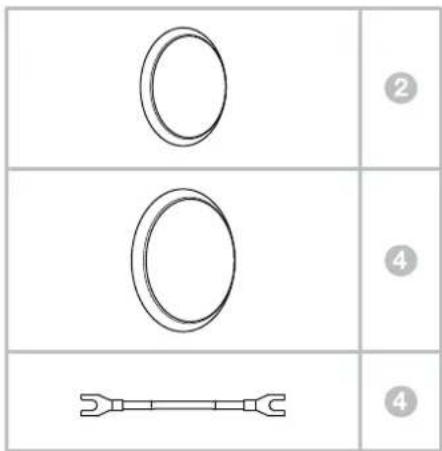

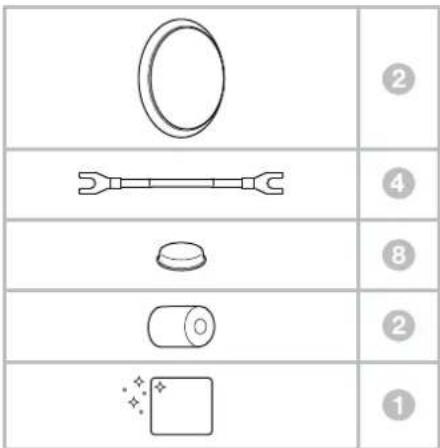

2 mřížky
4 terminálové propojky
8 samolepících pružných podložek
2 dvoudilné pěnové záslepky
1 čistící utěrka

804 D4

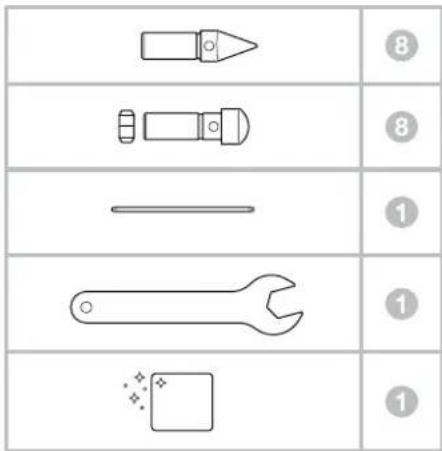

2 středotónové mřížky
4 basové mřížky
4 terminálové propojky
8 hrotů
8 gumových nožiček s pojistnými maticemi (uchyceno na reprosoustavě)
1 klíč pro pojistné matice
1 kovová tyčka pro nastavování hrotů
1 čistící utěrka

Reprosoustavy 805 D4 a 804 D4 mají velkou hmotnost a proto důrazně doporučujeme provádět vybalení až v místnosti, kde budou instalovány, přičemž k manipulaci je zapotřebí nejméně dvou osob. Při vybalování a manipulaci si z rukou sundejte šperky (prsteny, náramky apod.), aby nedošlo k poškrábání povrchu reprosoustav.

Tabulka nahoře znázornuje příslušenství, které je obsahem balení reprosoustav 805 D4 a 804 D4. Pokud cokoli chybí, obratte se prosím na vašeho prodejce, od kterého jste reprosoustavy zakoupili.

Všechny krycí mňžky reproduktorů jsou uchyceny magneticky. Mřížka kryjící středobasovou sekci je balena zvlášť, aby během přepravy nedošlo k jejímu posunutí a poškození ozvučnice.

Poznámka: Při nasazování či sundavání magneticky uchycených mřížek budte velmi opatrní, abyste mřížkou nepoškodili povrch jiných součástí. Například při pádu mřížky může dojit k poškrábáni nebo odštipnutí povrchu základny reprosoustavy či stojanu. Abyste poškození předešli, můžete před manipulací s mřížkami základnu něčím zakrýt.

Membrána vysokotónového reproduktoru je velmi krěhká a lze ji snadno poškodit. Reprosoustavy řady 800 Diamond jsme vybavili kovovou mřížkou, chránící membránu vysokotónového reproduktoru před poškozením. Nicméně, i přes tuto ochranu budťe opatrní, kdykoli s reprosoustavami manipulujete, nebo je čistíte.

Informace k životnímu prostředí

Tento produkt je konstruován s ohledem na nejen tyto mezinárodní předpisy:

i. RoHS (Restriction of Hazardous Substances) jenž se týká omezení nebezpečných látek v elektrických a elektronických zařízeních
ii REACH (Registration, Evaluation, Authorisation and restriction of Chemicals), jenž se týká registrace, evaluace, autorizace a restrikce chemických látek
iii WEEE (Waste Electrical and Electronic Equipment), jenž se týká likvidací elektrického a elektronického zařízení.

Vice informací o tom, jak správně recyklovat nebo likvidovat tento výrobek, ziskáte od příslušného orgánu, který se zabývá likvidací odpadu.

Vysokotónová část těchto reprosoustav řady 800 Diamond je samostatným komponentem, mechanicky odděleným od hlavní ozvučnice. Při vybalování reprosoustav to může vypadat, jako by tato část byla uvořená. Nejedná se však o závadu – je to rešení pro docilení optimální reprodukce vašich reprosoustav.

Pokud během transportu reproscustav došlo k tomu, že se vysokotónová část dostala do špatné polohy, můžete mírným posunutím dopředu či dozadu upravit její pozici tak, aby zadní část těla vysokotónového reproduktoru byla zarovnána se zadní částí ozvučnice reproscustavy. Vysokotónovou částí lze také mímě otáčet, aby logo Bowers & Wilkins bylo ve vertikální pozici. Při pohybování s vysokotónovým reproduktorem však budťe velmi opatrní a pokud při pohybu nějakým směrem narazíte i na jemný odpor (doraz), nesnažte se jej překonat.

Poznámka: Při dolad'ování pozice odděleného vysokotónového reproduktoru je třeba dbát opravdu velké opatnosti. Pokud si nejste jisti, požádejte prosím raději o pomoc svého prodejce.

2. Umístění

Stojany FS-805 D4 a reprosoustavy 804 D4 lze umlistit pouze přimo na podlahu. Je přitom velmi důležité, aby na zemi stály pevně. Je-li to tedy možné, použijte vždy dodávané hroty.

Součástí balení stojanů FS-805 D4 a reprosoustav 804 D4 jsou hroty (určené pro umístění reprosoustavy na podlahu s kobercem) i gumové nožičky (určené pro umístění reprosoustav na tvrdou podlahu).

Poznámka: Pokud se rozhodnete použit hroty i pro instalaci na tvrdou podlahu, použijte vždy mezi hrot a povrch podlahy nějakou vhodnou podložku, aby hrot povrch podlahy nepoškodil.

Při ustavování reprosoustavy do stabilní polohy nejprve našroubujte pojistnou matici až na doraz směrem ke špičaté části hrotu či gumovému konci nožičky. Pak hroty či nožičky zašroubujte až na doraz do závitových zdeří v základně reprosoustavy/stojanu. Pokud se reprosoustava či stojan kolébá, povyšroubujte za pomoci dodávané kovové tyčky ten hrot či nožičku, jenž se nedotýká podlahy. Až docilte stavu, kdy reprosoustava či stojan na podlaze stoji pevně a bez kolébání, vyšroubujte a dotáhněte dodávaným kličem pojistné matice na hrotech či nožičkách směrem k základně reprosoustavy/stojanu. Přitom hrot či nožičku přidržujte dodávanou kovovou tyčkou tak, aby nedoško k pootočení.

Poznámka: Při práci s dodávanými nástroji dávejte pozor, abyste nepoškodili povrch reprosoustavy či stojanu.

Montáž hrotů či nožiček je dobré provádět co nejblíže místa, kde má být reprosoustava umístěna. Vybařenou reprosoustavu můžete opatmě položit na bok, abyste ziskall lepší přístup ke spodní části základny. Pokládejte jí však pouze na nějakou měkkou podložku, aby nedošlo k poškození povrchu reprosoustavy či podlahy. Po montáži hrotů či nožiček reprosoustavu zvedněte do správné polohy.

Poznámka: Pokud je to možné, manipulujte s reprosoustavou vzhledem k její hmotnosti ve dvou osobách. Reprosoustavu s nasazenými hroty či nožičkami neposouvejte po zemi – mohlo by dojit k poškození reprosoustavy i podlahy.

Instalace reprosoustav

Použiti nástěnných polic (pouze 805 D4)

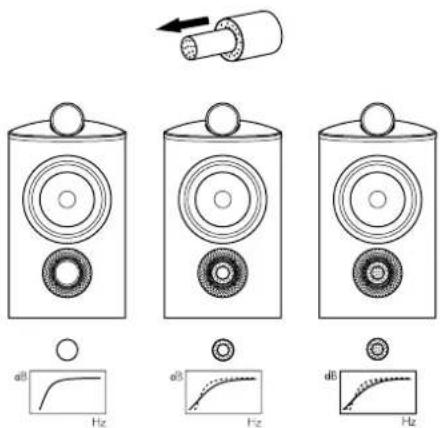

Reprosoustavy jsou primárně navrženy pro montáz na specializované podlahové stojany (FS-805 D4), nicméně mohu byt umístěny také na polici či regálu i když to omezuje možnosti doladění pro optimální reprodukci. Je-li třeba umístit reprosoustavy na polici, doporučujome vyzkoušet použiti dodávaných pěnových záslepek do basreflexu a optimalizovat tak reprodukci basů (viz. kapitola Finální doladění a rozehrávání). Pro oba způsoby instalace platí, že vysokotónové reproduktory reprosoustav by se měly nacházet zhruba ve výšce uší posluchače.

Poznámka: Použiváte-li polici či regál, ubezpečte se, že jejich nosnost odpovídá hmotnosti reprosoustav. Na reprosoustavy také zespodu nalepte 4 samolepící podložky.

At jiz se jedná o stereo či domácí kino, snažte se vždy, aby všechny reprosoustavy měly stejné akustické podmínky. Je-li napňklad jedna reprosoustava umístěna blíže k holé zdi, zatímco druhá je blíže čalouněnému nácytku či závěsu, dojde pravděpodobně ke špatnému stereofonnímu zobrazení.

Klasické Stereo

Pro začátek zkuste reprosoustavy umístit 1,5m až 3m od sebe tak, aby tvorily s místem poslechu rovnostranný trojúhelnik. Reprosoustavy by měly být umístěny minimálné 0,5m od zadní a bočních stěn (jak je znázorněno výše).

Domácí kino

Maji-li být reprosoustavy použity pro přední kanály domácího kina, lze je instalovat v sevřenějšim úhlu než u dvoukanálového audia, protože prostorovost reprodukce rozšíři surroundové kanály. Umistěre reprosoustavy zhruba do vzdálenosti 0,5m od stran zobrazovače, aby šíře zvuku dobře korespondovala s rozměrem obrazu. Stejně jako při stereofonní aplikaci, je i v tomto případě ideální, pokud se reprosoustavy nacházejí zhruba 0,5m od stěny za nimi a zhruba 0,5m od bočních zdí.

1. Připojení 4. Finální doladění a rozehrávání


Dinežité bezpečnostní upozornění Všechny operace během zapojování je možne provádět jen tehdy, pokud jsou

všechna audio zařízení vypnuta. V případě propojování se zapnutým audio zařízením může například při náhodném dotyku neizolovaných konektorů s terminály dojít k poškození či jiné nepřjemné situaci.

Terminály reprosoustav 805 D4 a 804 D4 umožňují různé způsoby připojení kabelu – pomocí 4mm banánku, 6mm či 8mm vidliček, nebo přímé připojení odizolovaného vodiče až 4mm průřezu.

Důležité bezpečnostní upozornění

/ některých, zvlášte Evropských zemích, je oužití 4mm banánků považováno za

potenciálně nebezpečné, protože je možné je zaměnit se zásuvkou napájení. Pro splnění bezpečnostních předpisů European CENELEC, jsou 4mm zdířky v terminálech blokovány plastovými záslepkami. Používáte-li zařízení v zemích, kde tyto normy platí, nepoužívejte 4mm banánky a nechte zdířky zasleponé, abyste neohrozili bezpečnost neinformovaných osob a dětí. Chcete-li pro zapojení použít banánkové konektory, lze plastové záslepky odstranit.

V otázce výběru vhodného kabelu kontaktujte svého prodejce. Dbejte, aby celková impedance nepřesahovala doporučované maximum a použijte kabel s nízkou induktanci, aby se nezhoršila reprodukce vyšších frekvencí.

Na zadní straně každó reprosoustavy jsou pak dva páry terminálů, dovolující zapojení Bi-Wire (vlevo). Při klasickém způsobu zapojení, spojte dodávanými propojkami terminály se stejnou polaritou (vpravo). Zapojení Bi-Wire obvykle zlepší rozlišení jemných detailů.

Dbejte, aby kladný kontakt reprosoustavy (označený červeně) byl připojen ke kladnému kontaktu zesilovače a záporný kontakt (označený černě) k zápornému. Nespravné zapojení může mít za následek špatný stereofonní obraz a úbytek basů. Matice terminálů vždy pevně dotáhněte, aby nedocházelo k rezonancím.

Před konočným doladováním znovu zkontrolujte, zda je veškeré zapojení provedeno správně a pevně.

Posunutím reprosoustav od zdí můžete redukovat celkovou úroveň basů. Prostor za reprosoustavami také pomáhá správnému podání hloubky zvukového obrazu. Obraceně, posunete-li reprosoustavy bliže ke zdí, zvýšite úroveň basů. Pro redukoi úrovně basů bez posunování reprosoustav od zdí, můžete do basreflexových otvorů vložit celé pěnové záslepky, nobo (pro menší omezení basů) pouze vnější kroužky (viz obrázek nahoře).

Nepříjemné zdůraznění basů může být také způsobeno rezonančnímí mody místnosti. V takovém případě zkuste měnit pozici obou reprosumstav, můžete vyzkoušet i jejich urnístění podel jině stěny či změnil místo poslechu. Vilv může mit také přemístění větších kusů nábytku.

Je-li reprodukce moc slabá ve středu prostoru mezi reprosoustavami, zkuste zmenšit vzdálenost, která mezi nimi je, natočit je směrem k sobě či oddálit místo poslechu.

Je-li zvuk příliš ostrý, zatlumte místnost například nějakým čalouněným nábytkem (pomohou také těžké závěsy), nebo naopak takový nábytek omezte v případě, že je zvuk mdlý a utlumený.

Pro hodně soustředěný poslech demontujte z reprosoustav mřížky kryjící středotónové a basové reproduktory. Mřížku vždy uchopte opatrně za okraje a jemným tahem směrem od ozvučnice ji sejměte.

Zvuk reprosoustav se během určité doby používání mírně mění. Zvláště pokud byly reprosoustavy skladovány v chladném prostředí, nabývají tlumící závěsy a některé materiály v reproduktorech své správné mechanické vlastnosti teprve během provozu. Během prvních hodin provozu se jednotlivé části reproduktoru navzájem ideálně přizpůsobují. Délka tohoto procesu, během kterého reprosoustava postupně zvukově „vyzrává” je velmi závislá na způsobu předchozího skladování a způsobu používání. Bývá pravidlem, že po zhruba týdnu teplotní stabilizace a asi 15 hodinách běžného provozu dosáhnou použité mechanické díly svých optimálních charakteristik.

Povrch kabinetu vyžaduje obvykle pouze občasné setření prachu. Doporučujeme používat utěrku dodávanou v příslušenství. Chcete-li použít nějaký čistící prostředek ve sprejí, nastříkejte jej napřed na utěrku, ne přímo na ozvučnici a vyzkoušejte nejprve na malé ploše, zda nepoškozuje povrch. Vyvarujte se čistidel obsahujících abraziva, kyseliny, chemikálie či antůbakteriální složky. Člistící prostředky nikdy nepoužívejte na membrány reproduktorů. Tyto membrány mohou být snadno poškozeny, proto se jich nedotýkejte.

Tyto reprosoustavy Bowers & Wilkins jsou opatřeny kvalitní pravou dřevěnou dýhou, potaženou UV rezistentním lakem, což minimalizuje změny jejího zabarvení vlivem světla. Nicméně jako každý přirodní materiál, podléhá i tato dýha vlivu okolního prostředí. Připadné rozdíly v zabarvení jednotlivých ploch mohou být srovnány vystavením celého povrchu rovnoměrnému působení slunečníno světla tak dlouho, dokud rozdíl nezmizí. Tento proces může trvat několik dnů či týdnů, lze jej však urychlit opatrným použitím UV lampy. Výrobky opatřené dřevěnou dýhou by se také neměly nacházet v bezprostřední blízkosti zdrojů tepla, jako jsou např. radiátory či horkovzdušné ventilátory, zabránite tak možnému popraskání dýhy.

Povrch krytu vysokotónového reproduktoru má jemnou texturu, na které se mohou například při manipulaci zachytit nečistoty či otisky. Povrch lze čistit dodávanou utěrkou krátkými pohyby ve směru jemných drážek.

Kůží potažené části vašich reprosoustav řady 800 mohou být čištény od prachu pomocí jemné a suché utěrky. Případné skvrny lze z koženého povrchu odstranit pomocí utěrky z mikrovlákna, navlhčené teplou vodou. Opatrně krátkými pohyby otřejte povrch tak dlouho, dokud skvrna nezmizí. Nikdy nepoužívejte pro čištění chemické prostředky, ani žádná leštidla na kůži. Mohlo by dojit k poškození reprosoustavy.
