HASZNÁLATI ÚTMUTATÓ 805 D4 BOWERS & WILKINS

Köszönjük, hogy a Bowers & Wilkins-t választotta.

Amikor John Bowers megalapította a társaságot, célja az volt, hogy az ötletes dizájn, innovatív megoldások és fejlett technológia révén tökéletesítse az otthoni hangzásvilág élményét. Ez az elképzelés mai napig a vállalat mozgatórugója, amely minden termékünk tervezését meghatározza.

A 800 Diamond sorozat a világ legfejlettebb hangsugárzóiból áll. Mindegyik modell beüzemelése nagy odafigyelést igényel, ezért javasoljuk, hogy szánjon egy kis időt ennek az útmutatónak az elolvasására.

Folytatódik a 44.oldalon →

Ellenőrizze a dobozt

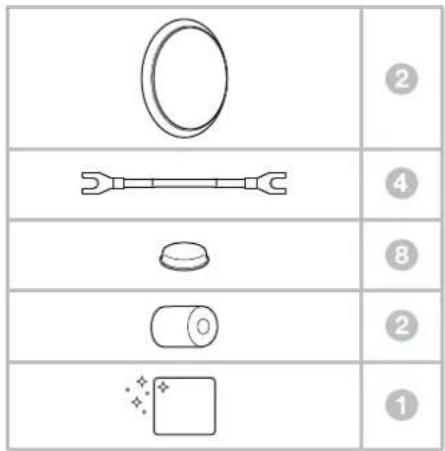

805 D4

2 Előlap
4 Összekötő vezeték
8 Öntapadós műanyag tappancs
2 Kétrészes szivacsdugó
1 Tisztító kendő

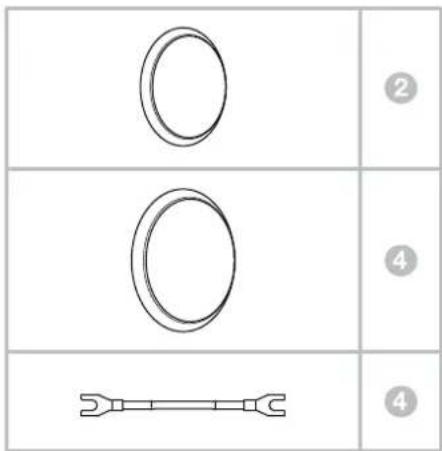

804 D4

2 Középsugárzó előlap
4 Mélysugárzó előlap
4 Összekötő vezeték

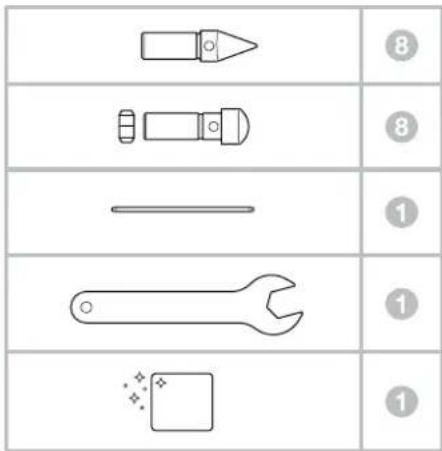

8 Tüske
8 Gumiláb és lezáró anya (a hangsugárzóra szerelve)
1 Fém állítórúd
1 Lezáró anya kulcs
1 Tisztító kendő

A 805 D4 és a 804 D4 nagyon nehéz hangsugárzók, így javasoljuk, hogy a kicsomagoláskor két ember dolgozzon együtt. Ugyancsak különös figyelmet fordítson a kezén lévő ékszerek eltávolítására, nehogy azok felsértsék a hangsugárzó felületét.

A fenti ábrák mutatják be a 805 D4 és 804 D4 tartozékait. Amennyiben valami hiányozna, kérjük, vegye fel a kapcsolatot azzal a B&W kereskedővel, akinél a hangsugárzókat vásárolta.

Minden előlap mágnesesen csatlakozik a hangsugárzó házához. Az előlap külön van csomagolva, megelőzvén, hogy a szállításkor elmozduljon.

Megjegyzés: A mágnesesen csatlakozó előlapok feltételekor vagy levételekor ügyeljen arra, hogy ne sértse meg a terméket. Az előlap megsértheti a terméket / állványt ha ráesik. Ez kiküszöbölhető, ha lefedi az állványt, amig felrakja vagy leveszi az előlapot.

A magassugárzó membránja nagyon precíz, finom alkatrész, mely könnyen megsérülhet. A 800 Diamond sorozat, tartalmaz egy acél védörácsot, mely megvédi a magassugárzót bármilyen sérüléstől. Ugyanakkor nagy odafigyeléssel mozgassa vagy tisztitsa a hangsugárzót.

Környezetvédelmi tájékoztató

A termék megfelel a nemzetközi előírásoknak, ideértve, de nem kizárólagosan a veszélyos anyagok elektromos és elektronikus berendezésekben történő használatának korlátozását előíró

i. RoHS irányelvet (Restriction of Hazardous Substances), a vegyi anyagok regisztrálásáról, értékeléséről, engedélyezéséről és korlátozásáról szóló
ii. REACH irányelvet (Registration, Evaluation, Authorisation and restriction of CHemicals, valamint az elektromos és
ii. elektronikus berendezések hulladékairól szóló WEEE előírást (Waste Electrical and Electronic Equipment).

A termék megfelelő leselejtezéséről vagy újrahasznosításáról további információkat a helyi hulladékkezelőtől vagy hatóságtól kérhet.

A 800 Diamond sorozat magassugárzó egysóge elcsatoit alkatrész, amely mechanikusan el van szigetelve a kabinet fő részétől. Amikor az első alkalommal kicsomagolja a terméket a rögzítése lazánek tünhet. Ez azonban nem hiba, hanem a tervezés velejárója, és így biztosítja a hangsugárzó optimális teljesítményét.

Ha a magassugárzó háza a szállítás során elmozdult és beállítást igényel, a szerelvényt kissé előre és hátra lehet mozgatni annak órdokében, hogy a magassugárzó házának hátulja illeszkedjen a kabinet hátuljához.

A magassugárzó egységet kissé el lehet forgatni, hogy a Bowers & Wilkins logó függőlegesen álljon. A beállítás alkalmával ne eröltesse a lágy véghatároló elemeken túl a magassugárzót.

Megjegyzés: A beállítások során ügyelni kell arra, hogy az elcsatolt egység ne sérüljön meg – kérjük, forduljon a kereskedőjéhez, ha kétségei vannak a magassugárzó beállításával kapcsolatban.

2. Elhelyezés

FS-805 D4 vagy 804 D4

Az FS-805 D4 állványt és a 804 D4 hangsugárzót lehetőleg csak padlón használja. Győződjön meg arról, hogy a hangsugárzók stabilan állnak a padlón. Ha lehetséges, használja a mellékelt tűskéket.

Az FS-805 D4 és a 804 D4 mellékelt tartozéka egy szett tüske (ez javasolt szönyegen való használatkor) és egy szett gumiláb (ez javasolt kemény padlón való használatkor).

Megjegyzés: Ha a tűskéket kemény padlón szeretné hasznáni, akkor helyezzen a padló és a tűskék közé egy kemény védőfelületet, hogy a tűskék ne sértsék fel a padlót.

A hangsugárzó stabilizálásának érdekében kezdetben teljesen csavarja rá a rögzítő anyákat a tüskékre / gumilábakra. Ezután csavarja be a tüskéket / gumilábakat teljesen a menetes betétekbe a hangsugárzó / állvány aljába. Ha a hangsugárzó / állvány a padlóra helyezve billeg, csavarja lejebb a azokat a tüskéket / gumilábakat, amelyek nem émek a padlóhoz, amíg a hangsugárzó / állvány szilárdan nem áll, billegés nélkül. Végül rögzítse az anyákat az alaphoz a mellékelt szerszám segítségével és óvatosan húzza meg az anyát, miközben a mellékelt rudat használja a tüske / gumiláb elforgásának megakadályozásához.

Megjegyzés: Ha polcot használ, győződjön meg arról, hogy az kellőképpen erős a hangsugárzó súlyának megtartásához, továbbá a mellékelt négy öntapadós gumitalpat ragassza fel a hangsugárzó aljára.

Könnyebő lehet a tűskék / gumilábak felszerelése és beállítása, miután a hangsugárzó pontos helyét megtalálta a szobában. A kicsomagolás után a tűskék / gumilábak felszerelése vagy cseréje előtt a hangsugárzót óvatosan le lehet fektetni az oldalára, hogy megkönnyítse az alsó részénez való hozzáférést. A lefektetéskor célszerű a hangsugárzót egy nyormot nem hagyó puha felületre helyezni, amely nem sérti meg a felületet. A tűskék / gumilábak felszerelése után a hangsugárzó a helyéro emolhető.

Megjegyzés: Javasolt, hogy a termék súlya miatt ketten együtt emeljék meg a terméket. A hangsugárzót nem szabad a padlón húzni, miután a túskéket / gumilábakat behelyezték, mivel az károsíthalja a hangsugárzót és a padlót is.

Hangsugárzó beüzemelés

Használat falipolcon (csak a 805 D4 esetében)

A hangsugárzót elsősorban állványos (FS-805 D4) hasznalatra tervezték, azonban helyezhető polcra is. Ez a mód azonban kevésbé optimális a hangsugárzó ideális előadásmódjának tekintetében. Ha polcra helyezi a hangsugárzót, javasoljuk a mellékelt szivacsugó hasznalatát (lásd a Finomhangolás és bejáratás fejezetel). Mindkét esetben a magassugárzónak megközelítőleg fülmagasságban kell elhelyezkednie.

Megjegyzés: Ha polcot használ, győződjön meg arról, hogy az kellőképpen erős a hangsugárzó súlyának megtartásához, továbbá a mellékelt négy öntapadós gumítalpat ragassza fel a hangsugárzó aljára.

A hangsugárzó pozicionálása

Mind házimozi, mind sztereó alkalmazás esetén törekedjen arra, hogy az egyes hangsugárzók körül az akusztikai kömyezet lehetőleg egyforma legyen. Például, ha az egyik hangsugárzó közvetlenül üres, csupasz fal mellett áll, mig a másik bútorok vagy függönyők mellett, a hangminőség illetve a szteréo kép zavaros lehet.

Hagyományos sztereó rendszerek

Alaposotben a hangsugárzókat egymástól 1,5-3 méter távolságra helyezze el, melyek a hallgatási pozícióval egy egyenlő szárú háromszöget zárjanak be. A hangsugárzókat legalább 0,5 m-re kell elhelyezni a hát és az oldalfalaktól (a fenti ábra szerint).

Multicsatornás rendszerek

Ha a hangdobozokat egy házimozí rendszer első sugárzóiként használjuk, rakjuk egymáshoz kézelebb őket, mint a hagyományos kéctsatornás alkalmazásnál. Ez azért szükséges, mert a hátsó csatornák kellőképpen kiszélesítik a hangkópet. A hangdobozokat a képernyő oldalaihoz képest 0,5 méteres távolságra helyezzük el, ezáltal is elősegítve a hangkép jobb fókuszáltságát a képernyőn történő eseményekre. Ahogy egy hagyományos sztereó elhelyezésnél, itt is ügyeljünk arra, hogy a hangdobozok távolsága az oldalfalaktól legalább 0,5 méter legyen.

1. Csatlakoztatás 4. Finomhangolás és bejáratás


biztonsági tudnivalók

csatlakoztatást az audió rendszer

olt állapotában végezzen. Mikor normal

üzemben használja az audió rendszert, a szigeteletlen csatlakozók vagy kábelezés megérintése kellemetlen érzés lehet.

A 805 D4 és 804 D4 hangsugárzók sokfajla csatlakozatási módra alkalmasak: 4mm-es banándugók, 6mm-es és 8mm-es (1/4 in és 5/16 in) saruk, csupasz kábel 4mm-es átmérőig.

Fontos biztonsági megjegyzés

Egyes országokban, leginkább Európában a 4mm-es banándugó használata potenciális

veszélyforrásnak tekinthető, mert az bedugható a halózati aljatzokba is. Az európai CENELEC biztonsági előírásoknak megfelelően a 4mm-es lyukak műanyagból készült dugókkal vannak lozára. Amennyiben olyan helyen használja ezt a terméket, ahol ezek az előírások elfogadottak, győződjön meg arról, hogy a banándugókat nem használja kisgyormek vagy tájékozatlan személy. A műanyag dugók eltávolíthatók,ha banándugót használ.

Hangsugárzókábel választásakor kérdezze ki a kereskedője tanácsát. A hangsugárzókábel impedanciája legyen alacsonyabb, mint az általunk javasolt maximális érték, melyot a technikai specifikációkban talál meg. Csak alacsony induktivitású kábel használjon, hogy ne jöhessen létre magasfrekvenciás gerjedés.

Kót pár csatlakozóaljzat található a hangsugárzó hátulján, ezáltal kettős kábelezésre alkalmas. Hagyományos bekotétskor, használja a melékelt áthidató kábeleket és kösse össze az azonos polaritásokat. A kettős kábelezés javítja az alacsonyfrekvenciás részletek felbontását.

Győződjön meg arról, hogy a hangsugárzó pozitív csatlakozói (piros színnel jelölve) az erősítő pozitív kimenetére vannak kötve és a negatív csatlakozók (fekete szinnel jelölvo), az erősítő negatív kimenetévol vannak összekötve. A helytelen csatlakoztatás (fordított polaritás) nem okoz kárt a hangszörökban, ellenben a szteréó kép és a mélyhang is szegényes lesz. Csatlakoztatás után mindig húzza meg a csatlakozók sapkát, megelőzvén a zörgő hangokat.

A finomhangolás megkezdése előtt győződjön meg arról, hogy minden csatlakozás megfelelő és biztonságos.

Ha a falaktól távolabb mozgatja a hangsugárzókat, akkor csökken a mélyhangok szintje. A hangsugárzók mögötti tér mélységérzetet is segít létrehozni. Ezzel ellentétben, ha a falakhoz közel helyezi a hangsugárzókat, akkor növekszik a mélyhangok szintje. Ha csökkenteni szeretné a mélyhangok szintjét a hangsugárzók faitól történő távolfítása nélkül, akkor helyezze a szivacsdugókat a reflexcsövekbe a bal oldali lenti ábrának megfelelően. Ha a mélyhang nem egyenletes a frekvenciában, akkor azt gyakran a helyiség rezonanciája okozza.

Akár a hangsugárzók vagy a hallgató kis elmozdulása is óriási hatással lehet arra, hogy a rezonanciák hogyan befolyásolják a hangot. Próbálja a hangsugárzókat egy másik fal mellé helyezni. Még a nagyméret-bútorok mozgatása is befolyásolhatja a hatást.

Ha a centerkép nem fókuszált, akkor próbálja egymáshoz közelíteni a hangsugárzókat, vagy forditsa őket befelé, hogy egy pontra nézzenek a hallgatási pozíció elé.

Ha a hang túl durva, növolje a puha bútorzat mennyiségét a helyiségben (például használjon nehéz függönyöket), vagy csökkentse, ha a hang túl unalmas, és élettelen.

A legigényesebb zenehallgatáskor távolítsa el a mélysugárzók és a középsugárzó (óvatosan fogja meg a rács szélét majd óvatosan húzza el a háztól) előlapját.

A hangsugárzók hangminőségo a kezdeti használat során jelentősen változik. Amennyiben a hangsugárzót hideg helyen tárolták, a mechanikai alkatrészeknek, illetve a hangszeróbában lévő csillapító folyadéknak időre van szüksége, hogy a megfelelő mechanikai jellemzőit visszanyerje. Ez az időszükséglet függ az üzembe helyezést megelőző tárolási feltételektól, és a használat módjától. Általában a hőmérsékleti jellemzők maximum egy hét alatt stabilizálóchnak, a mechanikai jellemzők kb. 15 óra átlagos használat után érik el optimális értékoiket.

A termék felülete idönként portalanítást igényel. Javasoljuk, hogy használja a mellékelt tisztítókendőt. Ha szeretne aerosolos vagy más tisztítószert használni, a rongyra fújja rá először, majd tesztelje azt egy kis felületen, mert előfordulhat, hogy néhány tisztítószer károsítja a hangdoboz felületét. Óvja a terméket csiszoló hatásu, savas, lúgos vagy antibakteriális anyagokat tartalmazó szerektől. Ne hasznájjon tisztítószereket a hangszerők takarításánoz, mert az kárt okozhat a hangszerókban.

Amikor a Bowers & Wilkins hangfalait valódi fafurnér bevonattal látjuk el, a lehető legjobb minőségű anyagokat használjuk, és UV fénynek ellenalló lakkbevonattal látjuk el, minimalizálva a furnér elszíneződését. Ennek ellenére, mint minden természetes anyag a környezettlő függően megváltozik és a furnér színe idővel enyhén megváltozik. A színkülönbségek kiegyenlthetőek úgy hogy a hangsugárzót lehetőleg mindenhol hasonló napsugárzásnak tesszük ki. Ezen folyamat néhány napig vagy akár hetekig is eltarthat. A folyamat gyorsítható UV lámpa óvatos használatával. A fa felületek tartsuk távol a direkt hősugárzástól, például radiátor és meleg levegőt kibocsájtő szellőzéstől, minimalizálva a furnér berepedezésének az esélyét.

A magassugárzó házának texturált bevonata van, amely felszínes nyomokat gyűjthet. Ezek a nyomok eltüntethetőek a mellékelt törlőkendő segítségével, mellyel a magassugárzó háza körül, a felületi bevonat irányával egy vonalban törölje le a nyomokat.

A 800 Diamond hangsugárzók börrel borított felületeit puha, száraz ruhával lehet leporolni. A foltok eltávolíthatók a böröl, ha egy mikroszálas kendőt meleg vízzel megnedvesít, és ezzel nyomkodva tiszűtja a bőrt. Ne dörzsölje a kendővel a bőrt és ne használjon tiszítószereket vagy bőr fényesítő szert, mert az károsíthatja a terméket.
