KULLANIM KILAVUZU 805 D4 BOWERS & WILKINS

Hoş geldiniz ve Bowers & Wilkins'ı seçtiğiniz için teşekkür ederiz. Kurucumuz John Bowers, yaratıcı tasarımının, yenilikçi mühendisliğin ve ilerici teknolojinin, evde sesin keyfini çıkarmanın kilidini açacak anahtarlar olduğuna inanıyordu. O'nun inancının paylaşmayı sürdürmekteyiz ve bu inanç, tasarladığınız her ürüne ilham vermektedir.

800 Diamond serisi, dünyanın en gelişmiş hoparlörleri sınıfındandır. Her bir model, dikkatli kurulum gerektirmektedir, bu nedenle kurulum işlemine başlamadan önce bu kullanım kılavuzunu okumaya zaman ayıranızı öneririz. Devamı Sayfa 52'te →

1. Ambalajından çıkarma

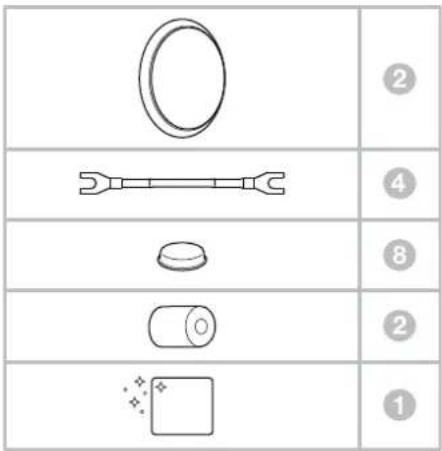

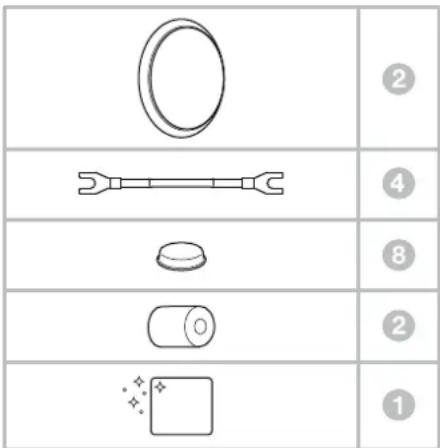

805 D4 804 D4

2 adet izgara
4 adet bağlantı kablosu
8 adet kendinden yapışkanlı plastik ped
2 adet iki parçalı köpük tıpa
1 adet temizlik bezi

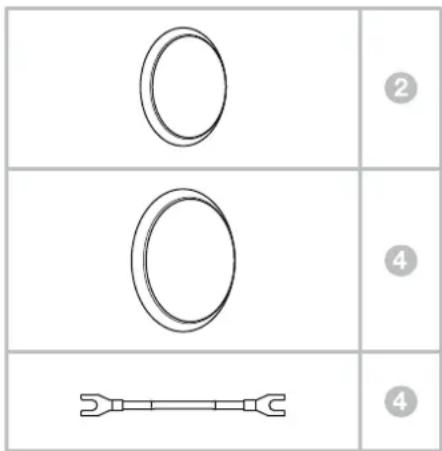

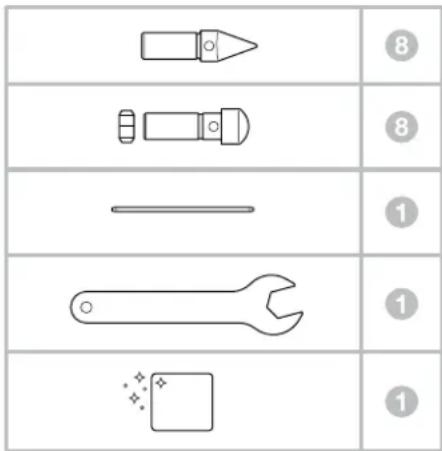

804 D4

2 adet orta frekans izgarası
4 adet bas izgarası
4 adet bağlantı kablosu
8 adet civi
8 adet kauçuk ayak (hoparlöre sabitlenir)
1 adet metal çivi ayarlama çubuğu
1 adet kilit somunu avarlama aleti
1 adet temizlik bezi

805 D4 ve 804 D4 çok ağırdır ve bu nedenden ötürü ambalajların türünlerin kullanılacağı odada ve iki kişi tarafından açılmasını şiddetle öneririz. Ayrıca, hoparlörlerin yüzeyinde herhangi bir çizik oluşmaması için ambalajın açılması sırasında yüzük gibi mücevherlerin çıkartılmasını önlem olarak tavsiye ederiz.

Yukandaki tablolar, 805 D4 ve 804 D4 ile birlikte ambalajlanan bileşen parçalarını göstermektedir. Herhangi bir parçanın eksik olması gibi istenmeyen bir durum vuku bulursa, lütfen ürünü satın aldığınız perakende satıcıya başvurun.

Daha ağır olan bas/orta aralık izgaralan, manyetik olarak eklenmiştir ve nakliye sırasında hareket etmelerini önlemek adına ayrı bir bölme içinde ambalajlanmıştır.

Not: Üründe iz oluşmasının önlenmesi için manyetik olarak takılmış hoparlör izgaralan takırken veya çıkanırken dikkatli olunması gerekir. Izgaralar düştüğü takdirde hoparlör / stand kaidesi üzerinde iz bırakacaktır; izgaralari takarken veya çıkanırken kaidenin üzerinden örterek bu ihtimali azaltabilirsiniz.

Yüksek frekanslı hoparlör diyaframları çok hassas olup kolaylıkla hasar görebilirler. 800 Diamond serisinde, yüksek frekanslı hoparlörü her türlü hasardan korumak için ürüne çelik izgara kafesi ekledik. Ne var ki yine de hoparlörlerinizi taşırken ve silerken özenli olmanız gerekmektedir.

Çevresel Bilgi

Bu ürün, aşağıdaki dahl olmak üzere, ama bunlarla sınırlı kalmayacak şekilde uluslararası yönetmeliklere uygundur:

i. Elektrikli ve elektronik donanımda tehlikeli maddelerin kısıtlanması (RoHS),
ii. Kimyasal maddelerin kayıt, değerlendirme, yetkilendirme ve kısıtlanması (REACH)
iii. Atık haldeki elektrikli ve elektronik donanımın imha edilmesi (WEEE).

Bu ürünün uygun şekilde nasıl geri dönüşüm işlemine tabi tutulacağı veya imha edileceği konusunda bilgi almak için yerel atık imha yetkilinize danışınız.

Bu 800 Serisi Diamond hoparlördeki tweeter takımı kabinin ana parçasından mekanik olarak izole edilmiş ayrı bir aksamdir. Bu nedenle ürün ambalajından ilk kez çıkanırken bu sanki gevşek bir parçaymış gibi görünebilir. Bu bir kusur değildir: bu tasarımın kendine özgü bir özelliği olup, hoparlörünüzden en iyi performansı almanızı sağlar.

Tiz hoparlör grubu taşıma sırasında bir miktar oynamışsa ve ayarlanması gerekiyorsa, çok halif bir şekilde ileri geri oynatılarak tiz hoparlör gövdesinin arka kısminin hoparlör kabininin arka kısmıyla hizalanması sağlanabilir. Ayrıca, tiz hoparlör grubu çok halif bir şekilde döndürülerek Bowers & Wilkins logosunun dik konumlanması sağlanabilir. Bu ayarlamalan yaparken tiz hoparlörünü yumuşak uç noktalanından öteye kadar hareket ettirmeyin.

Not: Bu ayarlamaları yaparken ayırmalı gruba zarar vermemeye dikkat edin. Tiz hoparlör grubunu ayarlarken herhangi bir şüphe içinde kalırsanız lütfen ürün satıcısına başvurun.

2. Konumlandırma

FS-805 D4 veya 804 D4

FS-805 D4 veya 804 D4, sadece zemine monte edilmek üzere tasarlanmıştır. Uygun durumlarda sivri uçlu ayakları kullanarak sabit durmalarını sağlammanız önem arz etmektedir.

FS-805 D4 ve 804 D4, çivilerle (hoparlörü halı kaplı bir zemine sabitlemek için) ve kauçuk ayaklarla (hoparlörü sert bir zemine sabitlemek için) birlikte verilir.

Not: Çiviler sert bir zeminde kullanılacaksa, çivinin zeminde iz bırakmaması için çiviler ile zemin arasına sert bir koruyucu yüzey yerleştinilmesi tavsiye edilir.

Hoparlörü sabitlemek için ilk olarak kilit somunlarını çivilere/kauçuk ayaklara sabitleyin. Ardından, çivileri/kauçuk ayakları, hoparlör/ayaklık tabanındaki dişli ek parçaların içine sabitleyin. Hoparlör/ayaklık zemine yerleştirildiğinde sarsılıyorsa, zemine temas etmeyen çivileri/kauçuk ayakları, hoparlör/ayaklık sarsılmadan sıkica durabilene kadar sökün. Son olarak, birlikte verilen aletlerle somunu sikarak somunları tabana karşı sıkıştırip sabitleyin; bu sıkıştırma işlemi sırasında çivilerin/kauçuk ayakların oynamamasını sağlayın.

Not: Ayarlama aletlerini kullanırken, hoparlör tabanının veya ayaklık tabanının kaplamasında iz bırakmamasına dikkat edin.

Hoparlörün odadaki ideal yeri kesinleştirildikten sonra çivilerin/kauçuk ayakların takılıp ayarlanması daha pratik olabilir. Çiviler/kauçuk ayaklar takılırken veya değiştirilirken, hoparlör ambalajından çıkanlıdktan sonra dikkatle yana yatırılarak tabanın alt kısmına kolayca erişilebilir. Yüzey kaplamasının hasar görmemesi için, hoparlörün indirilirken yumuşak ve iz yapmayan bir yüzeye yerleştirilmesi tavsiye edilir. Çiviler/kauçuk ayaklar takıldıktan sonra hoparlör tekrar kalcınlıp uygun konumuna yerleştirilebilir.

Not: Ağırlığı nedeniyle, ürünü İki kişinin kaldırması tavsiye edilir. Hem hoparlör hem de zemin hasar görebileceğinden, çivileri/kauçuk ayakları takıldıktan sonra hoparlör asla yerde sürüklenerek çekilmemelidir.

Hoparlör Konumlandırma

Duvar Rafları Kullanmak (Sadece 805 D4'te)

Hoparlör, öncelikle özel taban standı (FS-805 D4) üzerine monte edilmek üzere tasarlanmıştır, ama hoparlörün performansını optimize etmek için daha az esneklik sunmasına rağmen hoparlörü bir rafın üstüne de yerleştirilebilirsiniz. Hoparlörün rafın üstüne yerleştirilmesi durumunda, port performansını optimize etmek için (ürünle birlite temin edilen) köpük tıpa sokuntularını kullanmanızı öneririz (bkz. İnce Ayar ve Rodaj). Her iki türlü kurulum durumunda da yüksek frekanslı hoparlörleri, yaklaşık olarak olağan dinieme pozisyonunuzdaki kulak yükseklığıne getirin.

Not: Hoparlörü yerleştirmek için raf kullanmanız durumunda, rafın hoparlörün ağınlığını uygun şekilde kaldıracak kadar güçlü olduğundan emin olun ve 4 adet kendinden yapışkanlı plastik ayağı hoparlörün alt tarafına yerleştirin.

Hoparlör Konumlandırma

Müzik seti veya ev sinema sistemi kurulumunda, her bir hoparlörün yakın çevresinin benzer akustik özelliklere sahip olmasına özen gösterin. Ömeğin, hoparlörlerden bir tanesi, çıplak duvara bitişik durumdayken diğeri mefruşata veya perdelere bitişik durumdaysa, hem genel ses kalitesinin hem de stereo imajının tehlikeye girmesi muhtemeldir.

Konvansiyonel Stereo Sistemler

Öncelikle, hoparlörler, üçüncü köşedeki dinleme alanı tarafından tamamlanan eşkenar üçgenin iki köşesinde 1,5 metre ile 3 metre aralığında konumlandırılmalıdır. Hoparlörler ile arkadaki ve varsa yındaki duvarlar arasına en az 0,5 m boşluk bırakılmalıdır (yukarıdaki çizimde gösterildiği gibi).

Ev Sineması Sistemi

Eğer hoparlörler, ev sineması sisteminde ön kanallar için kullanılanlacaksa, 2 kanalli ses için gerekli olandan daha yakın bir yere yerleştilmelidir, çünkü surround kanallar imaji genişletme eğilminedir. Ayrıca, hoparlörleri yaklaşık olarak 0,5 metre kadar ekranın yanına yerleştirmek, ses imajının gösel imaj ile aynı ölçekte olmasına yardımcı olur. Konvansiyonel stereo konumlandırmada olduğu gibi hoparlörler ideal olarak yan duvarlardan en az 0,5 metre uzakta olmalıdır.

1. Bağlantılar 4. İnce Ayar ve Rodaj


Örlemli Güvenlik Uyarısı

Tüm bağlantıların ses ekipmanı kapalıyken vahılması gerekir. Ses ekipmanı normal

kullanımdayken yalıtımsız hoparlör bağlantı uçlarına veya kablolara dokunmak rahatsız edici bir hisse sebep olabilir.

805 D4 veya 804 D4 hoparlör terminalleri, çeşitli kablo bağlantı uçlanna uygundur: 4 mm'lik tekli fis, 6 mm'lik ve 8 mm'lik (1/4 inç ve 5/16 inç) timak veya 4 mm (5/32 inç) çapa kadar çıplak tel.

Önemli Güvenlik Notu

Bazı ülkelerde, özellikle Avrupa ülkelerinde, 4 mm'lik tekli fis kullanımı potansiyel bir

güvenlik tehlikesi olarak görülmektedir, çünkü bu fisler kesintisiz ana şebeke soketlerindeki deliklere sokulabilmektedir. Avrupa Elektroteknik Standartlar Komitesi (CENELEC) güvenlik tüzüğüne uygunluk açısından terminallerin sonunda yer alan 4 mm'lik delikler plastik pinlerle kapatılmıştır. Eğer ürünü bu koşulların yürürlükte olduğu ülkelerden birinde kullanıyorsanız, tekli fislerin çocuklar ve bilgisi kişiler tarafından emniyetisiz şekilde kullanılmadığından emin olun. Tekli konektör fisleri kullanmak istiyorsanız plastik pimleri çıkarabilirsiniz.

Kullanacagınız hoparlör kablosuru seçerken satıcıniza danışın. Toplam empedansın hoparlörün teknik şartnamesinde tavsiye edilenden daha aşağıda olmasına özen gösterin ve yüksek frekansların zayıflamasını önlemek için düşük endüktans kablosu kullanın.

Her bir hoparlörün arkasında, çift kablolama imkanı sağlayan iki çift terminal yer almaktadır (üstte). Tekli kablo bağlantış için ürün ile birlikte verilen bağlantı kablolanni benzer kutup terminallerini birleştirmek için yerleştirin. İki-kablolu bağlantı, alçak seviyedeki ayrıntıların çözünürlöğünü artrabilir.

Hoparlördeki pozitif terminallerin (kırmızı renkli) amplifikatördeki pozitif çıkış terminalerine ve negatif terminallerin (siyah renkli) amplifikatördeki negatif çıkış terminalerine bağlı olduğundan emin olun. Yanlış bağlantı durumu, kötü imgelemeye ve bas seslerde kayıp yaşanmasına yol açabilir. Takırdamaian önlemek için daima terminal kapaklarını vidalayın.

İnce ayar yapmadan önce, kurulumdaki tüm bağlantıların doğru yapıldigından ve bunların emniyetli olduğundan emin olun.

Hoparlörleri duvardan uzaklaştırmak, genellikle bas ses seviyesini düşürecektir. Hoparlörlerin arkasındaki boşluk, ayrıca işitsel derinlik etkisi yaratmaya yardımcı olacaktır. Tarn tersine hoparlörleri duvara yaklaştırmak, bas ses seviyesini artıracaktır (sadece 805 D4 modeli). Eğer hoparlörleri duvardan uzaklaştırmaksızın bas ses seviyesini azaltmak isterseniz, köpük tıpalan yerleştirin veya daha düşük seviyede bas sesi azaltmak için giriş tüplerinde yer alan köpük halkalari yerleştirin (yukarda).

Eğer bas sos frekans ile eşit değil gibi duruyorsa, bu durum muhtemelen dinleme odanzın akustik özelliklerinin bir sonucudur. Hoparlörlerdeki veya dinleme pozisyonundaki küçük değişiklikler bile, bu rezonansların sesi derinden etkilemesine yol açabilir. Dinleme pozisyonunuzu değiştirmeyi veya hoparlörlerinizi başka bir duvarın yanına yorleştirmeyi deneyin. Büyük hacimli mobilyaların mevcudiyeti ve konumu da rezonans modlarını etkileyebilir.

Eğer merkezi imaj odaktan yoksun ise, hoparlörleri yakınılaştırmayı veya hoparlörlere, dinleme pozisyonunun hemen önünde bir konuma gelecek şekilde içe doğru açı vermeyi deneyin.

Eğer ses çok parlaksa, odanın içindeki yumuşak mobilyaların (örneğin ağır perdeler) miktarını artırmak, sesi dengelenize yardım edecektir. Bunun tam tersi olarak, odanın içinde yer alan yumuşak mobilyaların miktarını azaltmak da donuk bir sesin oluşmasına neden olacaktır.

En etkili dinlerme olanağı için, bas/orta aralık izgaralannı kenarlarından tutarak ve hafifçe kabinden dışarı doğru çekerek çıkartın.

Hoparlörün performansı, ilk kurulum sırasında aldatıcı şekilde değişiklik gösterebilir. Eğer hoparlör soğuk bir ortamda muhafaza edildiyse, sürücü ünitelerinin söunlenme bileşenlerinin ve süspansiyon malzemelerinin mekanik özelliklerini tam olarak geri kazanması için biraz zaman geçmesi gerekecektir. Ayrıca, sürücü ünitesi süspansiyonu, ilk kullanım saatleri boyunca gevseyecektir. Hoparlörün istenilen çalışma performansına ulaştınılması için geçecek süre, öncoki depolama koşullanna ve nasıl kullanıldığına bağlı olarak değişkenlik gösterir. Kural olarak, sıcaklık etkilerinin stabilize olması için ürüne bir hafta zaman taniyın ve mekanik parçaların istenilen tasanım özelliklerine erişmesi için ortalama 15 saatlik bir kullanım süresinin geçmesini bekleyin.

Kabin yüzoyinin bakımlini yapmak için çoğunlukla sadece tozunu almak yeterlidir. Bunun için ürün ile birlikte verilen bezi kullanmanızı tavsiye ederiz. Eğer aerosol veya başka bir temizlik maddesi kullanmak isterseniz, temizlik maddesini bezin üstüne dökün, direkt olarak türünün üstüne dökmeyin ve bazı temizlik malzemelerinin bazı yüzeylere zarar verebileceğini göz önüne alarak önce küçük bir alan üzerinde deneme yapın. Aşındıncı veya asit, alkali ya da antibakteriyel ajanlar içeren malzemeler kullanmaktan kaçının. Sürücü ünitelerinde kesinlikle temizlik ajanlan kullanmayın. Sürücü üniteleri zarara görebileceği için ünitelere dokunmaktan kaçının.

Bowers & Wilkins hoparlörleri, gerçek ahşaptan üretilmiş, üründe en iyi ahşap kaplamalar seçilmiş ve ahşap kaplamalar zaman içindeki renk değişimlerini en aza indirgemek amacıyla ultraviyole ışınlarına dayanıklı bir vernik ile işlenmiştir. Buna rağmen, tüm doğal malzemelerde olduğu gibi, ahşap kaplamalar çevresel özelliklere topkı verebilir ve zaman içinde kaplamalarda bir miktar renk değişimi gözlenebilir. Renk değişiklikleri, tüm kaplama yüzeylerinin eşit olarak ve aynı oranda güneş ışığına maruz bırakılmasıyla düzeitlebilir. Bu işlem, günlerce hatta haftalarca sürebilir, ama işlem bir ultraviyole lambanın dikkatlı kullanımı ile de hızlandırılabilir. Ayrıca, ahşap kaplamaların çatlama olasılığını en aza indirmek için hoparlörleri, radyatörler ve sıcak havalandırma delikleri gibi direkt ısı kaynaklarından uzak tutmanız gerekmektedir.

Tiz hoparlör muhafazası, ellendiği zaman yüzey izleri bırakabilen dokulu bir yüzey kaplamasına sahiptir ve ürünle birlikte verilen temizlik bezi kullanılarak muhafaza yüzeyine uygun bir şekilde silinmelidir.

800 Serisi Diamond hoparlörünüzün deri kaplı yüzeylerinin tozunu yumuşak, kuru bir bezle alabilirsiniz. Deri üzerindeki lekeleri çıkarmak için mikrofiber bir bezi ilk suyla ıslatarak temizlenene kadar deri üzerindeki lekelere hafifçe sürün. Bezi deri üzerinde ovalamayın veya temizlik deterjanlan veya deri parlatıcı kullanmayın; bu malzemelerin kullanılması ürüne zarar verebilir.
