MODE D'EMPLOI 805 D4 BOWERS & WILKINS

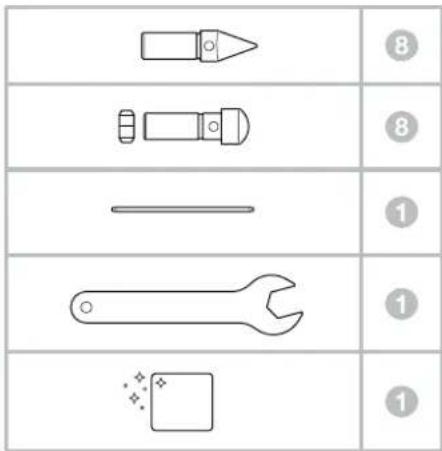

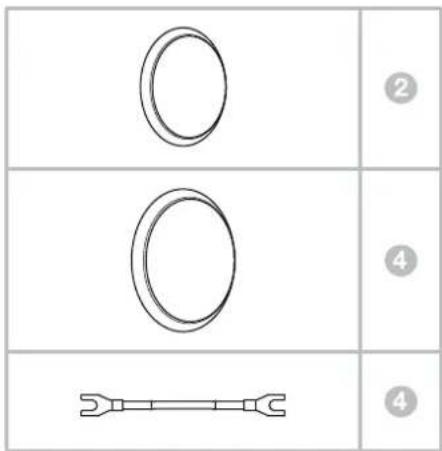

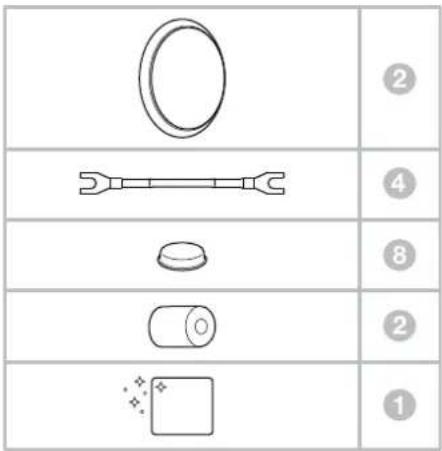

Vérication du contenu du carton 805 D4 2 x grilles 4 x câbles de liaison 8 x pieds plastique auto adhésifs 2 x bouchons en mousse en deux parties 1 x chiffon de nettoyage 804 D4 2 x grilles Médiums 4 x grilles Graves 4 x câbles de liaison 8 x pointes 8 x pieds caoutchouc et écrous de verrouillage (amontersur l'enceinte) 1 x tige de réglage en métal 1 x chiffon de nettoyage Les 805 D4 et 804 D4 sont très lourdes. Nous vous conseillons d'être deux pour les déballer dans la pièce où elles doivent être installées. Nous vous recommandons également d’ôter tout bijou susceptible de rayer la nition des enceintes. Le tableau ci-dessus énumère tous les éléments contenus dans l’emballage avec les 805 D4 ou 804D4. Au cas fort peu probable où un de ces éléments serait manquant, veuillez contacter immédiatement le revendeur auprès duquel vous avez acheté les enceintes. Les grilles frontales sont xées par des aimants. La grille du haut-parleur médium et grave, plus lourde, est emballée séparément pour éviter tout mouvement intempestif pendant le transport. Remarque:déposezoureposezavecsoinlesgrilles xéesmagnétiquementand'éviterdemarquerle produit.Lesgrillesmarquerontl'enceinte/lesocle encasdechute;vouspouvezatténuercerisqueen couvrantlesoclelorsquevousdéposezoureposezles grilles. Les diaphragmes des tweeters sont fragiles et peuvent facilement être endommagés. Pour la 800 Series Diamond, nous avons mis en place une grille en maille d'acier destinée à protéger le tweeter de tout dommage accidentel. Vous devez porter une attention particulière lors de la manipulation et du nettoyage de vos enceintes acoustiques. Information sur l’environnement Ce produit est conforme avec les directives internationales, y compris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS)

dans les équipements électriques et électroniques,

ii. l’enregistrement, l’évaluation, l’autorisation et la

restriction des substances chimiques (REACH) iii l’élimination des déchets électriques et électroniques (WEEE). Consultez votre organisme local d’élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit. 805 D4 804 D4 Le corps du tweeter de cette gamme d’enceintes 800Séries Diamond est découplé, ce qui signie qu’il est mécaniquement isolé du corps principal de l’enceinte. C’est pourquoi il peut apparaitre comme mal xé quand le produit est sorti de son emballage. Il ne s’agit pas d’un défaut. Cela est inhérent à la conception même de l’enceinte an de garantir au tweeter des performances optimales. Au cas où le corps du tweeter se serait légèrement déplacé pendant le transport, et qu'il nécessiterait un ajustement, celui-ci peut être déplacé très légèrement vers l'avant et vers l'arrière pour que l'arrière du corps du tweeter soit aligné avec l'arrière de l'enceinte. Le corps du tweeter peut également être tourné très légèrement pour que le logo Bowers & Wilkins soit orienté verticalement. Lors de ces réglages, ne pas forcer sur le corps de tweeter dans un sens ou un autre, au-delà des butées physiques souples. Remarque:faitestrèsattentionànepasabîmerle systèmededécouplageenréalisantcesajustements.Si besoin,faitesvousaiderparvotrerevendeursivosavez lemoindredoutesurlamanièrederéalisercesréglages. FRANÇAIS Contents FRANÇAIS 8

4. Réglages et optimisations 10

FS-805 D4 ou 804 D4 Les FS-805 D4 ou 804 D4 sont uniquement prévues pour être directement posées au sol. Il est important de s’assurer qu’elles soient parfaitement équilibrées sur le sol, en utilisant les pointes de découplage fournies partout où cela est possible. Les FS-805 D4 et 804 D4 sont fournies avec des pointes, (dans le cas où l'enceinte serait posée sur une moquette) et avec des pieds en caoutchouc (au cas où l'enceinte serait posée sur un sol dur). Remarque:silespointessontutiliséesavecunsoldur,il estconseilléd'intercalerunesurfacedeprotectiondure entrelespointesetlesolpouréviterquelesolnesoit abîméparlespointes. An de stabiliser l'enceinte, vissez d'abord complètement les contre-écrous sur les pointes / pieds en caoutchouc. Puis vissez les pointes / pieds en caoutchouc complètement dans les inserts letés dans la base de l'enceinte / du stand. Si le stand / l'enceinte n'est pas stable lorsqu'il/elle est posé(e) sur le sol, dévissez les pointes / pieds en caoutchouc qui ne toucheraient pas le sol, jusqu'à ce que l'enceinte /le stand repose fermement au sol sans basculer dans un sens ou dans un autre. Enn, bloquez les écrous contre la base avec l'outil fourni pour serrer soigneusement l'écrou en utilisant la barre fournie pour arrêter la rotation du crampon/pied en caoutchouc. Remarque:veillezànepasabîmerlerevêtementde nitiondusocledel'enceinteoudelabasedustandlors del'utilisationdesoutilsderéglage. Il peut être plus pratique de monter et d'ajuster les pointes / pieds en caoutchouc après avoir réalisé le positionnement optimal de l'enceinte dans la pièce d'écoute. Pour réaliser le montage ou l'échange entre pointes / pieds en caoutchouc, et après avoir extrait l'enceinte de son emballage, vous pouvez, avec précaution, basculer celle-ci sur le coté pour faciliter l'accès au dessous de l'enceinte. Nous vous conseillons de poser l'enceinte sur un support doux et souple pour ne pas abîmer sa surface. Une fois que les pieds caoutchouc / pointes ont été monté(e)s, l'enceinte peut être rebasculée dans sa position normale. Remarque:dufaitdesonpoidsélevé,nousvous conseillonsquecetteopérationsoitréaliséepardeux personnes,notammentpoursouleverleproduitentoute sécurité.Nepastraînerl'enceintesurlesolunefoisque lespiedsencaoutchouc/pointesontétéinstallé(e)s,car celarisqued'endommageràlafoisl'enceinteetlesol lui-même. Installation des enceintes Utilisation d'étagères murales (805 D4 uniquement) Cette enceinte a été spéciquement conçue pour pouvoir être installée sur son stand-support dédié (FS805D4), mais elle peut, le cas échéant, être posée sur une étagère, bien que cette conguration offre moins de souplesse pour optimiser ses performances. Si cette option était choisie, nous vous conseillons d'utiliser les bouchons d'évent (fournis) pour optimiser la restitution (voir Optimisation). Dans tous les cas, les tweeters doivent se trouver approximativement à hauteur d'oreille par rapport à votre position d'écoute habituelle. Remarque:sivousposezl'enceintesuruneétagère, assurez-vousqu'ellesoitsufsammentsolidepouren supporterlepoids,etxezlesquatrepiedsplastiques adhésifssurlecotéinférieurdel'enceinte. Choix de la position Qu’il s’agisse d’une installation stéréophonique ou multicanal Home Cinema, faites en sorte que l’environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée près d’un mur lisse et nu, tandis que l’autre se trouve proche d’épais tissus et tapis, la qualité et l’équilibre stéréophonique naux risquent fort d’être compromis. Systèmes stéréophoniques conventionnels Comme base de départ, placer les deux enceintes éloignées de 1,5 à 3 mètres l’une de l’autre, formant ainsi les deux angles d’un triangle dont le troisième angle sera la position d’écoute privilégiée. Les enceintes doivent être positionnées à au moins 50 cm des murs arrières et périphériques de la pièce (comme indiqué sur le schéma ci-dessus). Systèmes Home Cinema Si les enceintes sont utilisées en tant qu’enceintes frontales d’un système Home Cinema, elles doivent être plus rapprochées l’une de l’autre que dans le cas d’une installation stéréophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l’image sonore générale. Positionnez les deux enceintes à environ 50centimètres de chaque côté de l’écran, an de conserver une image sonore en rapport avec l’image vidéo. Comme pour un système audio stéréo traditionnel, les enceintes devront idéalement être éloignées d’au moins 50centimètres des murs adjacents. >0.5m >0.5m 1.5m - 3m >0.5m 110° - 130° ~40° 5 Channels 7 Channels10 FRANÇAIS Avertissement de sécurité Tous les branchements doivent être réalisés avec tous les éléments audio hors tension. Lorsque les appareils audio fonctionnent normalement, le fait de toucher les bornes ou les câbles de connexion peut causer une sensation désagréable. Les prises de branchement des 805 D4 et 804 D4 acceptent une grande variété de terminaisons de câbles: prises banane 4 mm, fourches 6 mm et 8 mm, ou l nu jusqu’à 4 mm de diamètre. Note importante concernant la sécurité Dans certains pays, notamment en Europe, l’utilisation de ches banane est considérée comme un risque potentiel d’électrocution, parce que de telles prises peuvent être insérées dans des prises d’alimentation secteur murales non protégées. An de satisfaire aux normes de sécurité européennes CENELEC, les trous de 4 mm de ces prises sont donc bloqués par des bouchons en plastique. Si vous utilisez ces prises dans des pays où cette norme de sécurité s’applique, vous devez absolument vous assurer que les ches banane ne pourront pas être utilisées de manière dangereuse, notamment par des enfants ou des personnes non informées. Les bouchons plastiques doivent être retirés si vous souhaitez utiliser les ches bananes. Demandez conseil à votre revendeur pour le choix des câbles de liaison enceintes. Conservez toujours une impédance totale inférieure au maximum recommandé dans les spécications de l’enceinte et utilisez un câble de faible capacitance pour éviter une atténuation des plus hautes fréquences. Il y a deux paires de prises à l’arrière de chaque enceinte, an de permettre le bi-câblage (voir schéma ci-dessus). Pour une liaison conventionnelle avec un seul câble, utilisez les câbles fournis permettant de relier les prises de même polarité sur l’enceinte. Le bi-câblage peut améliorer les détails à bas volume. Assurez-vous que les prises positives de l’enceinte (avec l'anneau rouge) sont bien branchées sur les prises de sortie positives de l’amplicateur, et les prises négatives de l'enceinte (avec l'anneau noir) sont bien branchées sur les prises de sortie négatives de l’amplicateur. Une interversion ne produira aucun dommage, mais entraînera une mauvaise image stéréo et une perte de grave. Toujours visser complètement les prises an d’éviter toute vibration. Avant de procéder à ces réglages, vériez que tous les branchements sont correctement effectués, dans toute l’installation, et fermement sécurisés. Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace sufsant derrière les enceintes acoustiques permet également d’améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave. (805 D4 uniquement) Pour réduire le niveau de grave sans modier la position des enceintes, utilisez les tampons de mousse fournis dans les évents de décompression, ou, si le niveau de grave à corriger reste limité, utilisez uniquement les anneaux de mousse à la place des tampons, comme illustré ci-dessus. Si le niveau de grave vous paraît tout de même encore trop important, cela est généralement dû à des modes de résonances parasites dans la pièce d’écoute. Une modication, même légère, de la position des enceintes dans la pièce peut alors avoir pour effet des améliorations très sensibles. Essayez de placer les enceintes le long d’un autre mur de la pièce. Le déplacement des meubles les plus encombrants peut également sensiblement modier les résultats sonores. Si la focalisation centrale de l’image sonore est mauvaise, essayez de rapprocher les deux enceintes acoustiques, et/ ou de modier leur angle (plus fermé) par rapport à la zone centrale d’écoute privilégiée.

3. Branchement 4. Réglages et optimisations11

FRANÇAIS Si le son paraît trop brillant, ajoutez des meubles ou éléments amortissants dans la pièce (par exemple, des tapis plus nombreux ou épais). Inversement, réduisez l’inuence de tels éléments si le son semble trop sourd ouéteint. Pour une écoute encore plus précise, retirez les grilles de protection des haut-parleurs médium et grave en les prenant par leurs angles et en tirant très doucement versl’avant. Les performances d’une enceinte acoustique se modient subtilement pendant une période de rodage initiale. Si l’enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d’utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. Enmoyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d’heures d’utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique. La surface du coffret ne nécessitera dans la plupart des cas qu’un simple dépoussiérage. Nous vous recommandons d’utiliser le chiffon fourni avec l’appareil. Si vous souhaitez utiliser un aérosol ou un produit d’entretien, appliquez-le sur le chiffon et non directement sur l’appareil, puis testez d’abord ses effets sur une petite surface, certains produits pouvant endommager les surfaces. Évitez tout produit abrasif, ou contenant de l'acide, de l’ammoniaque, ou des agents anti-bactériens. Ne jamais utiliser de produits d’entretien sur les haut-parleurs. Évitez de toucher les haut- parleurs, car vous pourriez les endommager dénitivement. Lorsque les enceintes Bowers & Wilkins utilisent un placage bois véritable, les plus ns vernis sont utilisés et bénécient d’un traitement avec une laque résistante aux ultra-violets, an de réduire les modications de teinte avec le temps. Cependant, comme avec tous les matériaux naturels, qui réagissent à leur environnement, des modications de teinte sont possibles. Ces différences de teintes peuvent être rectiées en exposant toutes les surfaces du bois de manière égale à la lumière du soleil, jusqu’à ce que la teinte redevienne uniforme. Cette procédure peut prendre plusieurs jours, voire plusieurs semaines, mais peut être accélérée en utilisant une lampe ultra-violette. Les placages de bois naturel doivent être éloignés des sources de chaleur comme les radiateurs ou l’air chaud soufant, an de minimiser autant que possible les craquelures du bois.

Le boîtier du tweeter a une nition de surface texturée, qui peut le cas échéant recevoir des marques supercielles lors de sa manipulation. Il pourra être nettoyé à l'aide du chiffon de nettoyage fourni, en lien avec la texture particulière de sa surface. Vous pouvez épousseter les surfaces en cuir de votre enceinte 800 Series Diamond à l'aide d'un chiffon doux et sec. Vous pouvez supprimer les taches du cuir en humidiant un chiffon en microbre avec de l'eau chaude et en tamponnant le cuir jusqu'à ce qu'il soit propre. Ne frottez pas le chiffon sur le cuir ou n'utilisez pas de détergents ou de cirage an de ne pas abîmer le produit.12 DEUTSCH
