使用説明書 805 D4 BOWERS & WILKINS

Bowers & Wilkins製品をお買い上げいただき、ありがとうございます。B&Wの創業者であるJohn Bowersは、創意に富んだデザインと革新的な工業技術、そして先進技術が、家庭でもオーディオを充分に楽しむ鍵であると信じていました。現在でも彼の信念はB&Wで共有されており、この信念はB&Wが設計するすべての製品に命を吹き込んでいます。

800シリーズ・ダイヤモンドは世界最先進クラスのスピーカーです。慎重な据え付けを行うことによって各モデルの持ち味が発揮されます。設定する前にこのマニュアルをよく読んでください。64ページに続く→

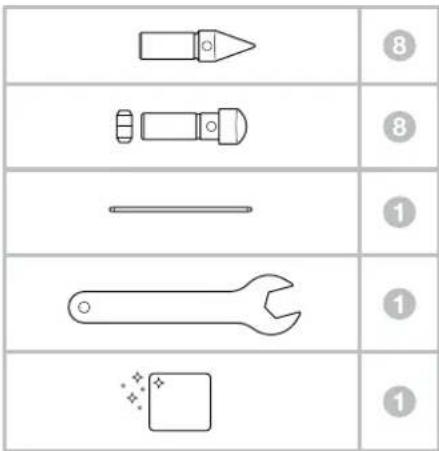

8个橡胶支脚和锁紧螺母（安装在扬声器上）

1个金属脚钉调节杆

1个锁紧螺母调节工具

1块清洁布

ラバーフットとロックナット（スピーカーと

締め付け用)8本

トミーバー（スピーカー高さ調整用バー）

ロックナット調整工具

クリーニングクロス

805 D4ダイヤモンドおよび804 D4ダイヤモンドは非常に重いので、このスピーカーを使用する部屋で、2人で開梱することを強くお奨めします。また、スピーカーの表面仕上げに傷が付かないよう、予防策として宝飾品を外す方がよいでしょう。

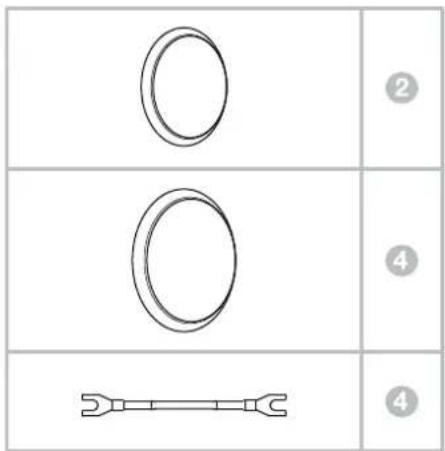

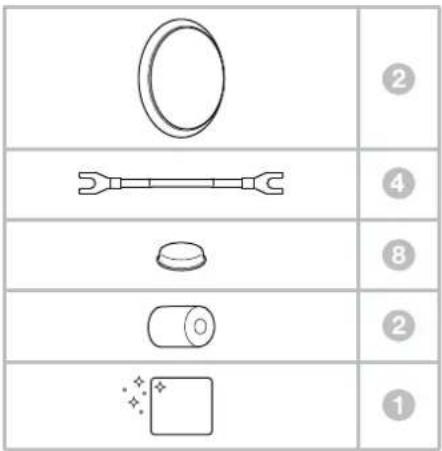

上記の表は805 D4ダイヤモンドおよび804 D4ダイヤモンドと一緒に梱包されているコンポーネント部品を示しています。万がーいずれかが欠けていたら、スピーカーを購入された小売店に連絡してください。

グリルはすべて磁気で付いています。バス/ミッドレンジ用のグリルは、搬送中に動かないように別の箱に入っています。

ご注意：マグネット装着式のグリルの着脱時には、本拠名場合があります。これは故障ではありません：それは本品に傷をつけないように、注意して行ってください。グリ設計の本質的な特徴であり、あなたのスピーカーからのルを落とすと、スピーカー/スタンドの台座に傷がつき最適な性能を保証します。

ます。グリルの着脱時に合座を覆うと、傷がつくことを防げます。

トウイーター・ダイアフラムは非常にデリケートで傷つきやすい部品です。800シリーズ・ダイヤモンドには、様々な破損からトウイーターを守るスチール製メッシュグリルが取り付けられていますが、それでも取り扱いや手入れは十分慎重に行ってください。

環境関連情報

本製品は以下を含む国際指令に準拠しています。

i. 電子・電気機器における特定有害物質の使用制限 (RoHS)

ii. 化学物質の登録、評価、認可および制限 (REACH)

iii. 廃電気電子機器指令 (WEEE)

本製品の適切なリサイクルまたは処分方法の指針については現地の廃棄物処理当局に問い合わせてください。

この800シリーズダイヤモンドスピーカーのトィーターアセンブリーは、機械的にキャビネットの主要部分から分離されたコンポーネントです。このように、製品が最初にパッケージから取り外されたとき、緩んであるように見え

る場合があります。これは故障ではありません：それは本設計の本質的な特徴であり、あなたのスピーカーからの最適な性能を保証します。

輸送中にトゥイーターアセンブリーがわずかに動いてしまい、調整が必要な場合は、アセンブリーをごくわずかに前後に動かして、トゥイーター本体の後部がスピーカーキャビネットの後部と一致するようにすることができます。また、トゥイーターをわずかに回転させて、Bowers & Wilkinsのロゴが垂直方向になるようにすることもできます。これらの調整を行う際には、トゥイーターをやさしく動きが止まった位置以上に無理に押し込まないでください。

注：これらの調整を行うときは、デカップリングアセンブリーを損傷しないように注意する必要があります。トウイーターアセンブリーの調整について疑問がある場合は、販売店に問い合わせてください。

2. 設置場所

FS-805 D4と804 D4は床置き専用です。できるだけ同梱のスパイクフィートを用い、床にしっかりと設置することが大切です。

FS-805D4および804D4には、スパイク（スピーカーをカーペット敷きの床に取り付けるためのもの）とゴム製の脚（スピーカーを硬い床に取り付けるためのもの）の両方が付属しています。

スピーカーの位置が部屋の中で最適化された後に、スパイク/ゴム足の調整をした方が便利な場合があります。スパイク/ゴム足を取り付けたり、交換したりする場合は、箱からスピーカーを取り出した後、スピーカーを慎重に横に倒すと、底面の調整がしやすくなります。スピーカーを降るす際には、表面を傷つけないように、柔らかくて傷が目立たない場所に置くことをお勧めします。スパイク/ゴム足を取り付けたら、スピーカーを所定の位置に持ち上げることができます。

スステレオ又はホームシアターのどちらの場合でも、スピーカーの設置はそれぞれのスピーカーの設置環境が、音響的特性において同じになるように行ってください。例えば片方のスピーカーが露出した壁のすぐ近くに設置され、もう一方のスピーカーが軟らかい家具やカーテンの近くに足設置されたとします。この場合は、総合的なサウンドクオリティとステレオイメージの両面で妥協した形になります。

従来のステレオシステム

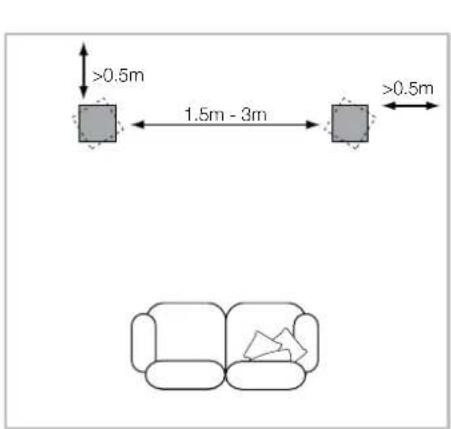

①始めに、左右のスピーカーを1.5mから3m離して設置し、次に左右のスピーカーがリスニングポジションを頂点とした2等辺三角形の位置になるように設置します。スピーカーは、背面および側壁から少なくとも0.5m離して配置する必要があります（上の図のように）。

注: スパイクを硬い床で使用する場合は、床がスパイクで傷が付かないように、スパイクと床の間に硬いボードを配置することをお勧めします。

スピーカーを安定させるには、まずロックナットをスパイク/ゴム足に完全にねじ込みます。次に、スパイク/ゴム足をスピーカー/スタンドのベースにあるネジ穴に完全にねじ込みます。スピーカー/スタンドを床の上に置いた時にスピーカー/スタンドが揺れた場合は、スピーカー/スタンドが揺れずにしっかりと固定されるまで、床に接触していないスパイク/ゴム足を伸ばしてください。最後に、同梱されているツールを使って、ナットをベースに軽く締めつけると同時に、同梱されているバーを使って、スパイク/ゴム足が回転しないようにします。

注意：調整ツールを使用する際には、スピーカーの台座やスタンドの台座に傷がつかないように注意してください。

スピーカーの設置

ウォールシェルフを用いる場合（805 D4のみ）

805 D4は、主に専用のフロアスタンド（FS-805 D4）マウントするために設計されたものですが棚に置いてもかまいません。ただし、棚に置くと、スピーカーのパフォーマンスを最大限に引き出すフレキシビリティが損なわれてしまいます。もし棚に置かなければならない場合、ポートのパフォーマンスを最適にするためにフォームプラグ（同棚）を用いることをお薦めします（「セクション5: 微訓を参照」。いずれの場合も、スピーカーのトゥイーター「壇帯のリスニングポジションでほぼ耳の高さになるように設置してください。

ホームシアターシステム

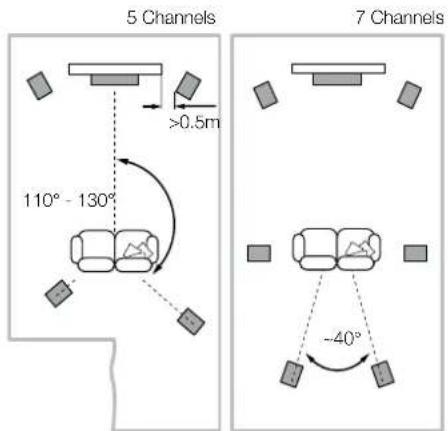

ホームシアターシステムのフロントチャンネルにこのスピーカーを使用する場合、サラウンドチャンネルが広がりのあるサウンドイメージを作る傾向にあるので、2チャンネルオーディオ(ステレオシステム) セッティングより左右のスピーカーが近くになるように設置してください。また映像のイメージとサウンドイメージのスケールが一致するよれに、フロントスピーカーはスクリーンの横から約0.5m以内に設置するようにしてください。ステレオセッティングと同様に、スピーカーはあらゆる壁から約0.5m以上離して設置することが理想です。

注意: 楣に置く場合、重さをしっかりと支えるだけの頑丈さがあることを確認し、粘着式プラスチックフィート4枚をスピーカーの下に入れるようにしてください。

1. 接続


重要安全上の注意 すべての接続は、 に行う必要が

すべての接続は、オーディオ機器の電源をオフにし一行う必要があります。電源を入れたままでの操作でオーディオ機器の結線をする場合、絶縁されていないスピーカー端子に触れたり、配線したりすると不快な感覚が生じることがあります。

805 D4ダイヤモンドおよび804 D4ダイヤモンドスピーカーの端子は様々なケーブル端子に対応しています。4mm バナナプラグ、6mm および8mm（1/4インチおよび5/16インチ）スペードプラグ、または直径最大4mm（5/32インチ）までの裸線などです。

重要な安全上の注意

特にヨーロッパ諸国などの一部の国では、4mmパナナプラグは、シャッターのない電源ソケットの穴に挿入される可能性があるため、潜在的に安全上の危険があると考えられています。欧州のCENELEC安全規則に準拠するため、端子の先端の4mmの穴はプラスチック・ピンで塞がれています。これらの条件が適用される国でこの製品を使用する場合は、子供や知識のない人物が危険な方法でパナナプラグを使用できないようにしてください。パナナプラグを使用する場合はプラスチックピンを取り外してください。

スピーカー・ケーブルを選ぶ際には販売店に問い合わせてください。総インピーダンスはスピーカーの仕様で推奨される最大値より低くし、低インダクタンス・ケーブルを用いて高音域が減衰しないようにしてください。

各スピーカーの背面には、パイ・ワイヤリングが可能な2 ファインチューニングの前に、もう一度全ての設置と接続組の端子があります(トップ図参照)。従来のシングル・ワが正しく且つ安全に行われているか確認して下さい。 イヤ接続を行う場合は、付属のリンク・ワイヤで同じ極性

の端子をつないでください。バイ・ワイヤリングにすると低域のディテールのレゾリューションを改善することができます。

スピーカーのプラス端子(赤いリング)をアンプのプラス出力端子に、スピーカーのマイナスの端子(黒いリング)アンプのマイナス出力端子に必ず接続してください。接続を誤っても破損することはありませんが、音像が損なわれ、低音が失われます。端子のキャップは必ず完全に下で回して締め、ガタつかないようにしてください。

一般的に壁からスピーカーを遠ざけると低音域の量が少なくなります。スピーカーの後ろにスペースをつくることによって、音場の奥行き感を得ることができます。逆に言えばスピーカーを壁に近づけることによって低音域のボリュームを増やすことができます。(805 D4のみ)壁からの距離を変えずにスピーカーに低音域のふくらみを低減させたい場合には、スピーカーのパスレフポートにフォームプラグ挿入してみてください。また少し低音域を減少させたい場合はフォームリングをパスレフポートに挿入して下さい。フォームプラグ、又はフォームリングの使用方法は上図を参照してください。

もし低域が周波数的にフラットではないと思われたら、それはリスニングルームの共振モードのために発生している可能性があります。スピーカーの位置又はリスニングポジション等の小さな変更で、これらの共振の影響が改善される場合もあります。リスニングポジションを移動するか、または異なった壁に沿ってスピーカーの設置位置を変更してみてください。大きな家具の位置や配置の共振モードに影響します。

センターイメージのフォーカスがあいまいな場合は、左右のスピーカーの間隔をもっと狭めるか、スピーカーの設置角度をリスニングポジションの前に合わせ、もっと内側に向けると改善される場合があります。

1. お手入れ

再生した音が高音域に偏っていると感じられた時は、部屋に音を吸収するような柔らかい家具等を増やしてみてください。（例えば重たいカーテンを使用する等）おそらくサウンドバランスを整える助けとなります。また逆に、再生した音がこもった感じになった場合は、それらの家具を減らしてみてください。

最もシャープな音を聞きたい場合は、バス/ミッドレンジのグリルの端をつかんでキャビネットからそっと引っ張り、グリルを取り外してください。

スピーカーの性能は、御使用になるにつれて微妙に変化します。スピーカーが冷たい環境に保管されていた場合、ドライブユニットのダンピング材とサスペンションが本来の機械的特性を取り戻すまで、しばらく時間が掛かります。ドライブユニットのサスペンションは音量やソースにもよりますが、鳴らし始めてから1時間くらいで徐々にほぐれてきます。スピーカーが意図された性能を取り戻すまでにかかる時間は、開極までの保管条件や、どの様に使用されるかによって異なります。目安としては、温度による影響を安定させる為、ご使用される状況で1週間、また意図されたデザイン特性に達するために、平均15時間スピーカーを鳴らすことを見込んでください。

キャビネットの表面は、普段はほこりを払うだけで十分す。製品付属の布を使用することをお勧めします。スプー式クリーナー等のクリーナーを使用する場合は、一部のクリーナーでは表面にダメージを与えることもありますので、クリーナーを直接製品に吹き付けるのではなく、布に吹き付けて、まず狭い範囲で試してください。ドライブ・ユニットにはクリーナーを使用しないでください。ダメージを与える可能性があるので、ドライブ・ユニットには触れないで下さい。

Bowers & Wilkinsでは、リアルウッド仕上げのスピーカーには最高級の化粧板を選び、色の経年変化を最小限にする紫外線抵抗色のカラー塗料で処理しています。それでも、あらゆる自然素材と同様に、化粧板は、環境の響を受け、ある程度の色の変化が予想されます。色の変化は、化粧板の全表面を、色が一様になるまでむらなく均等に日光をあてることで修正できます。この処理には数日または数週間かかる場合がありますが、紫外線ランプを注意して使用することで所要時間を短縮することができます。また、化粧板の表面に亀裂が入る可能性を最小限に抑えるために、ラジエーターや暖気排出口等の直接的な熱源から離れた場所に置いてください。

ひ・ウイーターハウジングには、取り扱い時に表面に跡が残る可能性のある質感加工された表面仕上げであり、表面の質感に合わせて、付属のクリーニングクロスでハウジングの周りを拭いてクリーニングする必要があります。

800シリーズDiamondラウドスピーカーのレザーで覆われた表面は、柔らかな乾いた布を使ってほこりを落とすことができます。染みがついた場合は、マイクロファイバークロスをぬるま湯で湿らせて、レザーを軽くたくようにして、染みを取ってください。レザーをクロスでこすったり、洗剤を使ったり、レザーボリッシュ(皮革用艶だし)を使用しないでください。本製品を傷める恐れがあります。
