MODE D'EMPLOI Tello Ryze
Guide de démarrage rapide

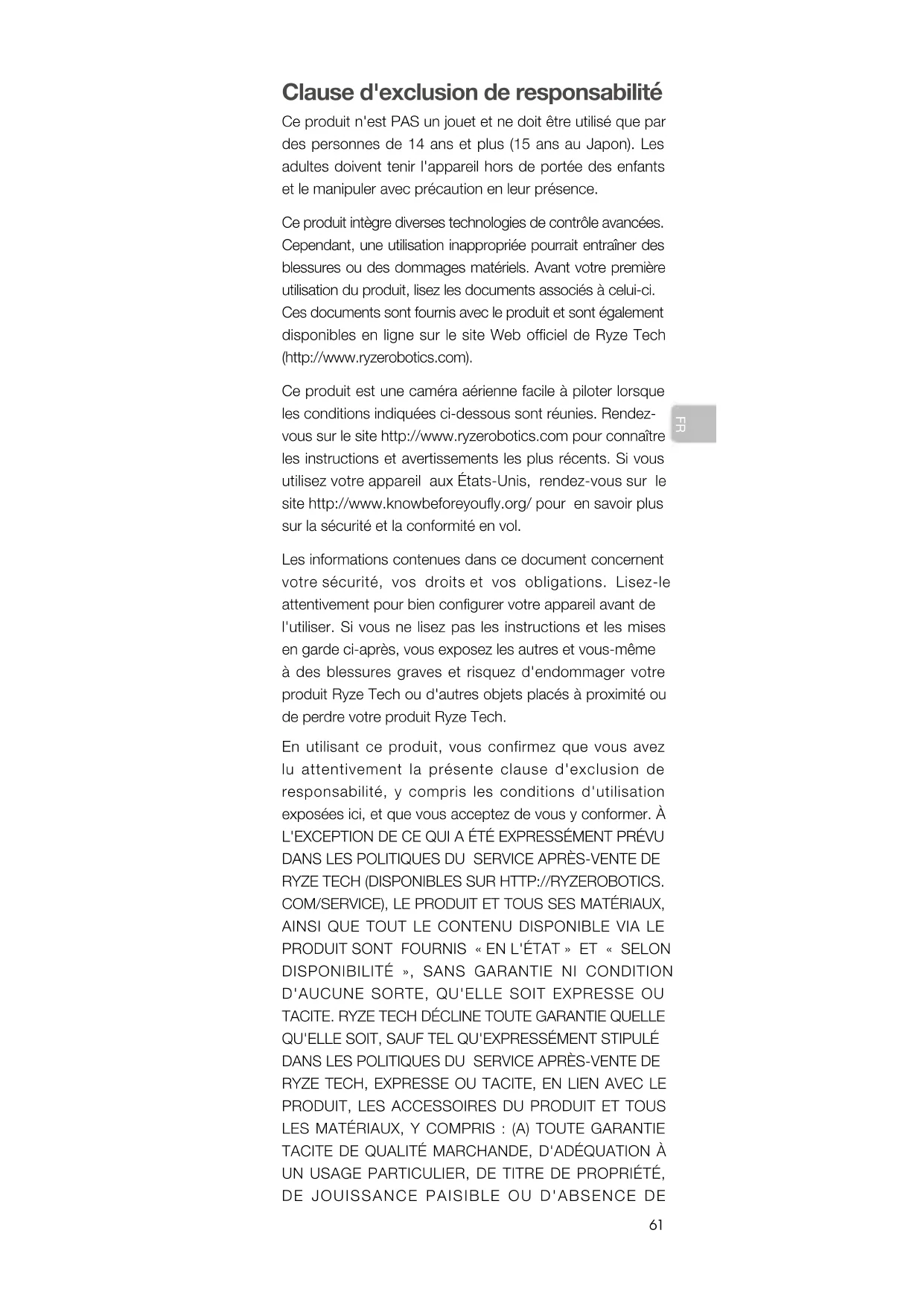

Clause d'exclusion de responsabilité
Ce produit n'est PAS un jouet et ne doit être utilisé que par des personnes de 14 ans et plus (15 ans au Japon). Les adultes doivent tener l'appareil hors de portée des enfants et le manipuler avec précaution en leur présence.
Ce produit intègre diverses technologies de contrôle avances. Cependant, une utilisation inappropriée pourrait entraîner des blessures ou des dommages matériels. Avant votre première utilisation du produit, lisez les documents associés à celui-ci. Ces documents sont fournis avec le produit et sont également disponibles en ligne sur le site Web officiel de Ryze Tech (http://www.ryzerobotics.com).
Ce produit est uneamera aérienne facile à piloter lorsque les conditions indiquées ci-dessous sont réunies. Rendez-vous sur le site http://www.ryzerobotics.com pour connaître les instructions et averissements les plus récents. Si vous utilisez votre apparéil aux États-Unis, rendez-vous sur le site http://www.knowbeforeyoufly.org/ pour en savoir plus sur la sécurité et la conformité en vol.
Les informations contenues dans ce document concernent votre sécurité, vos droits et vos obligations. Lisez-le attentionivement pour bien configurer votre apparéil avant de l'utiliser. Si vous ne lisiez pas les instructions et les mises en garde ci-après, vous exposez les autres et vous-même à des blessures graves et risquez d'endommager votre produit Ryze Tech ou d'autres objets places à proximité ou de perdre votre produit Ryze Tech.
En utilisant ce produit, vous confirmez que vous avez lu attentivement la presente clause d'exclusion de responsabilité, y compris les conditions d'utilisation expostées ici, et que vous acceptez de vous y conformer. À L'EXCEPTION DE CE QUI A ETÉ EXPRESSEMENT PRÉVUDANS LES POLITIQUES DU SERVICE APRès-VENTE DE RYZE TECH (DISPONIBLES SUR HTTP://RYZEROBOTICS.COM/SERVICE), LE PRODUIT ET TOUS SES MATÉRIAUX, AINSI QUE TOUT LE CONTENU DISPONIBLE VIA LE PRODUIT SONT FOURNIS « EN L'ÉTAT » ET « SELON DISPONIBILITE», SANS GARANTIE NI CONDITION D'AUCUNE SORTTE, QU'ELLE SOIT EXPRESSE OU TACITE. RYZE TECH DéCLINE TOUTE GARANTIE QUELLE QU'ELLE SOIT, SAUF TEL QU'EXPRESSEMENT STIPULEDANS LES POLITIQUES DU SERVICE APRès-VENTE DE RYZE TECH, EXPRESSE OU TACITE, EN LIEN AVEC LE PRODUIT, LES ACCESSOIRES DU PRODUIT ET TOUS LES MATÉRIAUX, Y COMPRIS : (A) Toute GARANTIE TACITE DE QUALITÉ MARCHANDE, D'ADEQUATION À UN USAGE PARTICULIER, DE TITRE DE PROPRIÉTÉ, DE JOUISSANCE PAISIBLE OU D'ABSENCE DE
CONTREFAÇON; ET (B) TOUTE GARANTIE RÉSULTANT D'UNE NÉGOCIATION, DE L'UTILISATION OU DE PRATIQUES COMMERCIALES. RYZE TECH NE GARANTIT PAS, SAUF TEL QU'EXPRESSÉMENT STIPULE DANS LA GARANTIE LIMITÉE RYZE TECH, QUE LE PRODUIT, LES ACCESSOIRES DU PRODUIT, Toute PARTIE DU PRODUIT, OU TOUT MATÉRIEL FONCTIONNERONT DE MANIÈRE ININTERROMPUE, SANS RISQUE OU SANS ERREUR, SERONT DEPOURVUS DE VIRUS OU DE TOUT AUTRE COMPOSANT MALVEILLANT, ET NE GARANTIT PAS QUE DE TELS PROBLEMES SERONT CORRIGÉS.
TOUTE INFORMATION ET RECOMMANDATION, OBTENUE PAR VOUS, QUE CE SOIT À L'ORAL OU PAR ÉCRIT, CONCERNANT LE PRODUIT, DES ACCESSOIRES DU PRODUIT OU TOUT MATÉRIEL ASSOCIÉ, NE SAURAIENT SOUMETTRRE RYZE TECH NI LE PRODUIT À UNE AUTRE GARANTIE QUE CELLES EXPRESSEMENT DÉCRITES DANS LES PRÉSENTES. VOUS ASSUMEZ LA TOTALITE DES RISQUES POUR TOUT DOMMAGE POUVANT RÉSULTER DE VOTRE UTILISATION OU DE VOTRE ACCÉS AU PRODUIT, AUX ACCESSOIRES DU PRODUIT ET À TOUT MATÉRIEL. VOUS COMPRENZÉT RECONNAISSEZ QUE VOUS UTILISEZ LE PRODUIT À VOTRE ENTIÈRE DISCRÉTION ET À VOS PROPRES RISQUES, ET QUE VOUS ÉTES LE SEUL RESPONSABLE DE Toute BLESSURE, TOUT DÉCÉS, TOUT DOMMAGE CAUSE À VOS BIENS (Y COMPRIS VOTRE SYSTème INFORMATIQUE, APPAREIL MOBILE OU MATÉRIEL RYZE TECH UTILISÉ EN LIEN AVEC LE PRODUIT) OU AUX BIENS DE TIERS, OU DE Toute PERTE DE DONNÉES RÉSULTANT DE VOTRE UTILISATION DU PRODUIT OU DE VOTRE INCAPACITÉ À L'UTILISER.
CERTAINES JURIDICTIONS PEUVENT INTERDIRE L'EXCLUSION DE GARANTIES ET VOS DROITS PEUVENT VARIER D'UNE JURIDICION A L'AUTRE.
Ryze Tech décline toute responsabilité quant aux dégats, aux blessures ou aux problèmes découulant directement ou indirectement de l'utilisation de ce produit. L'utilisateur s'engage à respecter la réglementation et les pratiques décrites dans les générées Consignes de sécurité (sans s'y limiter). Vous étés le seul responsable de tous vos comportements lorsque vous faites voler les appareils Tello.
Avertissements
- Tenez-vous à distance des hélices et des moteurs en rotation.
- Ne touchez PAS la face inférieure de l'appareil pour prévenir tout risque de brûlle.
- N'utilisez jamais de batteries non autorisées par Ryze Tech et ne court-circuitez PAS la batterie de vol.
- Vous retrouverez les informations importantes sur l'emballage de l'appareil et dans la documentation à l'intérieur. Lisez toutes ces informations attentivement et conservez l'emballage et la documentation à titre indicatif.
Réglementation
Pour éviter toute blessure grave ou tout dégât matériel, respectez les consignes suivantes :
币
- NE FAITES PAS VOLER l'appareil à proximé d'un aéronef avec pilote,quelle que soit l'altitude. (Atterrissez immédiatement si nécessaire.)
- Ne survlez PAS de zones densément feuplées (villes, événements sportifs, expositions et spectacles).
- Ne volez PAS au-dessus de l'altitude maximale définie par vos lois et réglementations locales.
- Tenez-vous à l'écart et NE PERTURBEZ PAS le fonctionnement des aéronefs avec pilote. Repérez et évitez en permanence les autres apparèils et obstacles.
- NE FAITES PAS voter l'appareil à proximé ou à l'intérieur des zones d'exclusion aérienne établies par la réglementation locale en vigueur. Les zones d'exclusion aérienne comprend les aeroports, les frontières entre deux pays souverains ou deux régions souveraines et les grandes villes/régions. Cette liste est régulièrement mise à jour. NE FAITES PAS voter l'appareil à proximé d'informatures ou de sites sensibles (centrales électriques, stations d'épuration, établissements correctionnels, routes très fréquentées, sites de l'Etat ou zones militaires).
- Ne perdez jamais de vue l'appareil et faites appel à un observateur si besoin.
- N'utilisez JAMAIS l'appareil pour transporter des marchandises et des charges dangereuses ou illégales.
- Veillez à bien connaître la nature et le cadre d'utilisation de votre apparéil (usage récréatif, public ou commercial) et à obtenir les approbations et autorisations nécessaires auprès des autorités compétentes avant le vol. Adressez-vous aux autorités locales pour connaître les définitions exhaustives et les exigences spécifiques. Si vous utilisez leur apparéil aux États-Unis, rendez-vous sur le site http://www.knowbeforeyoufly.org/ et
appliquez les mesures appropriées et correspondant à votre situation.
- Notez que dans certains territoires et certaines régions, la réalisation d'activités commerciales par des apparilés télécommandés est interdite. Consultez les lois et réglementations locales avant chaque vol et respectez-les. Les règles en vigueur peuvent différer de celles indiquées dans ce document.
- Respectez la vie privée d'autrui lorsque vous utilisez laamera. Conformez-vous aux lois, aux règlements et aux normes éthiques en matière de vie privée. Il est strictement INTERDIT d'esponner (via l'enregistrement d'images ou de videos) une personne, une entité, un événement, un spectacle, une exposition, une propriété ou un endroit où la vie privée est censée être protégée sans autorisation, même si les images ou les videos enregistrées sont destinées à un usage personnel.
- Notez que dans certains endroits, l'enregistrement (photo ou video) d'evénements, de spectacles, d'expositions ou de propriétés commerciales par le biais d'uneamera constitue une atteinte aux droits d'auteur ainsi qu'a d'autres droits, même si la photo ou la video en question est destinée à un usage personnel.
Limits d'altitude
- Ne volez PAS à plus de 10 metres (33 pieds) au-dessus du sol et tenez-vous à l'écart de tout obstacle.
Contenu de l'emballage
Apparel × 1
(Hélices et protections d'hélice incluses*)
Hélice de rechange × 2 (paire)
Batterie de Vol × 1 Outil de retrait
Manuel
d'hélice × 1
- Les schémas de ce document sont fournis à titre indicatif uniquement et peuvent différer du produit réel.
1. Introduction
TELLO™ est un petit quadcoptère qui dispose d'un système de Positionnement visuel et d'uneamera embarquée. Grace au Positionnement visuel et au contrôleur de vol avancé, il peut maintainir un vol stationnaire et VOLER en interieur. Des fonctionnalités avances telles que le mode Rebond (Bounce Mode), Figures 8D (8D Flips) et AutoCam (EZ Shots) rendront chaque utilisation de Tello plus amusante. Tello capture des photos 5 megapixels et diffuse des videos 720p en direct sur l'application mobile Tello. Son temps de vol maximum s'éleve à environ 13 minutes*.
- Hélices
- Moteurs
- Voyant d'etat de l'appareil
- Caméra
- Bouton d'alimentation
- Antennes
- Système de Positionnement visuel
- Batterie de vol
9.Port Micro USB
- Protections d'helic
2. Téléchargement de l'application Tello et visionnage des tutoriels video
Recherche « Tello » sur l'App Store ou sur Google Play, ou scannez le code QR pour télécharger l'application sur votre apparéil mobile. Pour garantir la sécurité des vols, regardez les tutoriels video sur le site Web officiel de Ryze Tech (http://www.ryzerobotics.com) avant votre premier vol.
图
L'application Tello est compatible avec iOS 9.0 (ou version ultérieure) et Android 4.4 (ou version ultérieure).
3. Recharge de la batterie
Insérez la batterie de vol dans l'appareil, comme illustré.
Pour charger la batterie de vol, connectez un adaptateur USB (non fourni) au port Micro USB de l'appareil à l'aide d'un cable Micro USB standard.
Temps de charge : Env. 1 heures et 30 minutes.
Bleu a clignotement lent : chargement.
Bleu fixe : chargement terminé.
Utilisez toujours un adaptateur USB certifié FCC/ CE (selon votre région) de 5 V et 1,5 A ou plus.
Assurez-vous que l'appareil est hors tension avant de le charger. Il ne peut pas etre charge lorsqu'il est activé.
4. Préparation au décollage
Appuyez une fois sur le bouton d'alimentation pour allumer l'appareil. (Appuyez a nouveau pour I'eteindre)
Activez le Wi-Fi sur
votre apparéil mobile et
connectez-le au réseau
Tello-XXXXXX.
Lancez l'application Tello. La connexion est établie lorsque l'indicateur de l'appareil clignote lentement en jaune et que l'image de laamera s'affiche sur votre apparéil mobile.
5.Vol
Dans l'application Tello :
- Décollage et atterrissage automatiques
Décollage automatique Atterrissage automatique
- Capture de photos et enregistrement de videos
Appuyez pour passer au mode Photo ou au mode Video.
Appuyez pour prendre une photo ou enregistrer une video.
- Utilisez les manettes virtuelles dans l'application pour contrôler l'appareil (le mode de contrôle par défaut en mode de manche est également appelé Mode 2)
Manche gauche
Haut
Bas
Manche droit
Avant
Arrière
Tourner à gauche
Tourner à droite
Gauge
Droite
Notes d'installation
1. Installation des hélices
Lors de l'installation, assurez-vous que la partie inférieure de la fixation de l'hélice et le moteur ne sont pas plus écarts que nécessaire pour insérer l'outil de retrait d'hélice.
币
Installez les hélices
marquées sur les
moteurs avec un train
d'atterrissage marqué.
Installez les hélices non marquées sur les moteurs avec un train d'atterissage non marqué.
2. Demontage des hélices
Insérez l'outil de retrait d'hélice entre le moyeu de l'hélice et le moteur. Tenez bien le moteur en démontant l'hélice.
Detachez toujours les hélices en utilisant l'outil de retrait d'hélice. Ne retirez PAS les hélices à la main : vous pourriez gravement vous blesser ou endommager les moteurs.
3. Installation des protections d'hélice
Poussez chaque protection d'hélice vers l'intérieur, de manière à entourer le train d'atterrissage. Assurez-vous que la protection d'hélice s'enclenché en position et que les parties saillantes du train d'atterrissage rentrent en toute sécurité dans les encoches des protections d'hélice.
贝
4. Demontage des protections d'hélice
Pour-retirer une protection d'hélice,placez le pouce et l'index comme illustré dans le schéma ci-dessous. Avec votre pouce, exercez doucement une torsion sur la partie saillante de la protection d'hélice qui entoure le train d'atterissage.
Pour éviter d'endommager les bras de l'appareil ou de vous blesser, NE forcez PAS lors du retrait des protections d'hélice.
\section*{Caracteristiques techniques}
Appareil (modèle : TLW004)
Poids (protections
d'hélice incluses)
87g
Vitesse max. 28,8 km/h (17,8 mph)
Temps de vol max.
a une vitesse constante de
15 km/h / 9 mph)
Temperature de
fonctionnement
0 a 40 °C (32 a 104 °F)
Fréquence de
fonctionnement
2,4 à 2,4835 GHz
Émetteur (EIRP)
<20 dBm (FCC)
币
< 19 dBm (CE)
Caméra
< 19 dBm (SRRC)
Taille max. de l'image 2592x1936
Modes d'enregistrement
HD:1280x72030p
video
Formats video MP4
Capacité 1100 mAh
Tension 3,8 V
Type de batterie
LiPo
Énergie 4,18 Wh
Poids net 25± 2g
Plage de températe de
5^ à 45^ (41° à 113°F)
chargement
Puisance de charge
max.
10W
Le present apparéil est conforme aux CNR d'Industrie Canada applicables aux apparéils radio exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes:
(1) I'appareil ne doit pas produit de brouillage, et
(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.
Déclaration de conformité UE: Par la présente, Shenzhen RYZE Tech Co., Ltd. déclare que cet apparéil est conforme aux principales exigences et autres clauses pertinentes de la directive européen RED.
Une copie de la déclaration de conformité UE est disponible sur le site www.ryzerobotics.com/euro-compliance
