Tello - Drohne Ryze - Kostenlose Bedienungsanleitung

Produkttyp	Quadcopter-Drohne
Marke	Ryze
Modell	Tello
Gewicht	87 g (inklusive Propellerschutz)
Abmessungen	98 × 92,5 × 41 mm
Akku	LiPo 3,8 V, 1100 mAh
Betriebstemperatur	0 °C bis 40 °C
Ladetemperatur	5 °C bis 45 °C
Ladezeit	ca. 1 h 30
USB-Stromversorgung	5 V, 1,5 A (Netzteil nicht im Lieferumfang)
Kamera	Foto 5 MP, Video 720p @ 30 fps
Maximale Flugzeit	ca. 13 Minuten
Höchstgeschwindigkeit	28,8 km/h (17,8 mph)
Frequenz	2,4 - 2,4835 GHz
Sendeleistung (EIRP)	< 20 dBm (FCC), < 19 dBm (CE/SRRC)
Mobile Kompatibilität	iOS 9.0+, Android 4.4+
Verbindung	Wi-Fi Direct
Sonderfunktionen	Visuelle Positionierung, Bounce, 8D Flips, AutoCam
Ersatzteile	Propeller, Propellerschutz, Akku, Entnahmewerkzeug
Pflege	Mit einem weichen Tuch reinigen, Wasser vermeiden
Sicherheit	Vorschriften einhalten, Hindernisse vermeiden, nicht in der Nähe von Personen fliegen
Mindestalter	14 Jahre (15 Jahre in Japan)

Häufig gestellte Fragen - Tello Ryze

Wie schalte ich die Ryze Tello Drohne ein und aus?

Zum Einschalten drücken Sie einmal die seitliche Einschalttaste. Zum Ausschalten drücken Sie dieselbe Taste erneut.

Wie verbinde ich die Tello Drohne mit meinem Smartphone?

Aktivieren Sie das WLAN Ihres Smartphones und verbinden Sie sich mit dem Netzwerk, dessen Name mit 'Tello-XXXXXX' beginnt. Starten Sie dann die Tello-App. Die Verbindung ist hergestellt, wenn die Drohnen-LED langsam gelb blinkt und das Kamerabild auf Ihrem Bildschirm erscheint.

Wie hoch ist die Akkulaufzeit und wie wird der Akku geladen?

Die maximale Flugzeit beträgt ca. 13 Minuten. Zum Laden setzen Sie den Akku in die Drohne ein und verbinden ein Micro-USB-Kabel mit dem Anschluss der Drohne, das an ein zertifiziertes USB-Netzteil mit 5V/1,5A oder mehr angeschlossen ist. Die vollständige Ladung dauert ca. 1 h 30.

Kann ich nicht originale Akkus verwenden?

Nein, es wird dringend davon abgeraten, nicht von Ryze Tech autorisierte Akkus zu verwenden. Verwenden Sie ausschließlich den mitgelieferten Flugakku oder originale Ryze-Akkus, um Brand- oder Schäden zu vermeiden.

Welche Sicherheitsvorkehrungen sind wesentlich?

Halten Sie Abstand zu rotierenden Propellern, berühren Sie nicht die Unterseite (Verbrennungsgefahr), fliegen Sie nicht in der Nähe von Flughäfen, Menschenmengen oder über der erlaubten Höhe. Beachten Sie die örtlichen Gesetze und überfliegen Sie keine sensiblen Bereiche.

Wie installiere ich die Propeller richtig?

Propeller und Motoren sind markiert: Montieren Sie die markierten Propeller auf die Motoren mit markiertem Fahrwerk und die unmarkierten auf die Motoren ohne Markierung. Verwenden Sie das Entnahmewerkzeug, um die Propeller sicher zu demontieren.

Was tun, wenn die Drohne das WLAN-Signal verliert?

Die Drohne verfügt über Sicherheitsfunktionen: Bei Signalverlust kann sie je nach Einstellung automatisch landen oder zum Startpunkt zurückkehren. Konsultieren Sie die App, um dieses Verhalten zu konfigurieren.

Welche Flugmodi bietet der Tello?

Der Tello bietet mehrere unterhaltsame Modi: den Bounce-Modus für dynamische Flüge, die 8D-Flips (Flips) und den AutoCam-Modus (EZ Shots) für automatische Aufnahmen. Sie können sie über die App aktivieren.

Ist die Drohne mit allen Smartphones kompatibel?

Die Tello-App ist kompatibel mit iOS 9.0 oder höher und Android 4.4 oder höher. Stellen Sie sicher, dass Ihr Smartphone auf dem neuesten Stand ist, um ein optimales Erlebnis zu gewährleisten.

Wie reinige und pflege ich die Drohne?

Reinigen Sie die Drohne mit einem weichen, trockenen Tuch. Vermeiden Sie jeglichen Kontakt mit Wasser oder Flüssigkeiten. Bauen Sie die Drohne nicht selbst auseinander; überlassen Sie Reparaturen einem autorisierten Fachmann.

BEDIENUNGSANLEITUNG Tello Ryze

• 云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云云

1. トム

TELLOTM是Bv前F0J3T1N5S3E和运北D3K4eRaH有在
S形捷司士，B前F0J3T1N5S3E和GcRbH
KTRELRIiSAUHnHtEeIgHnH 电
Tello的Tello是5p

答

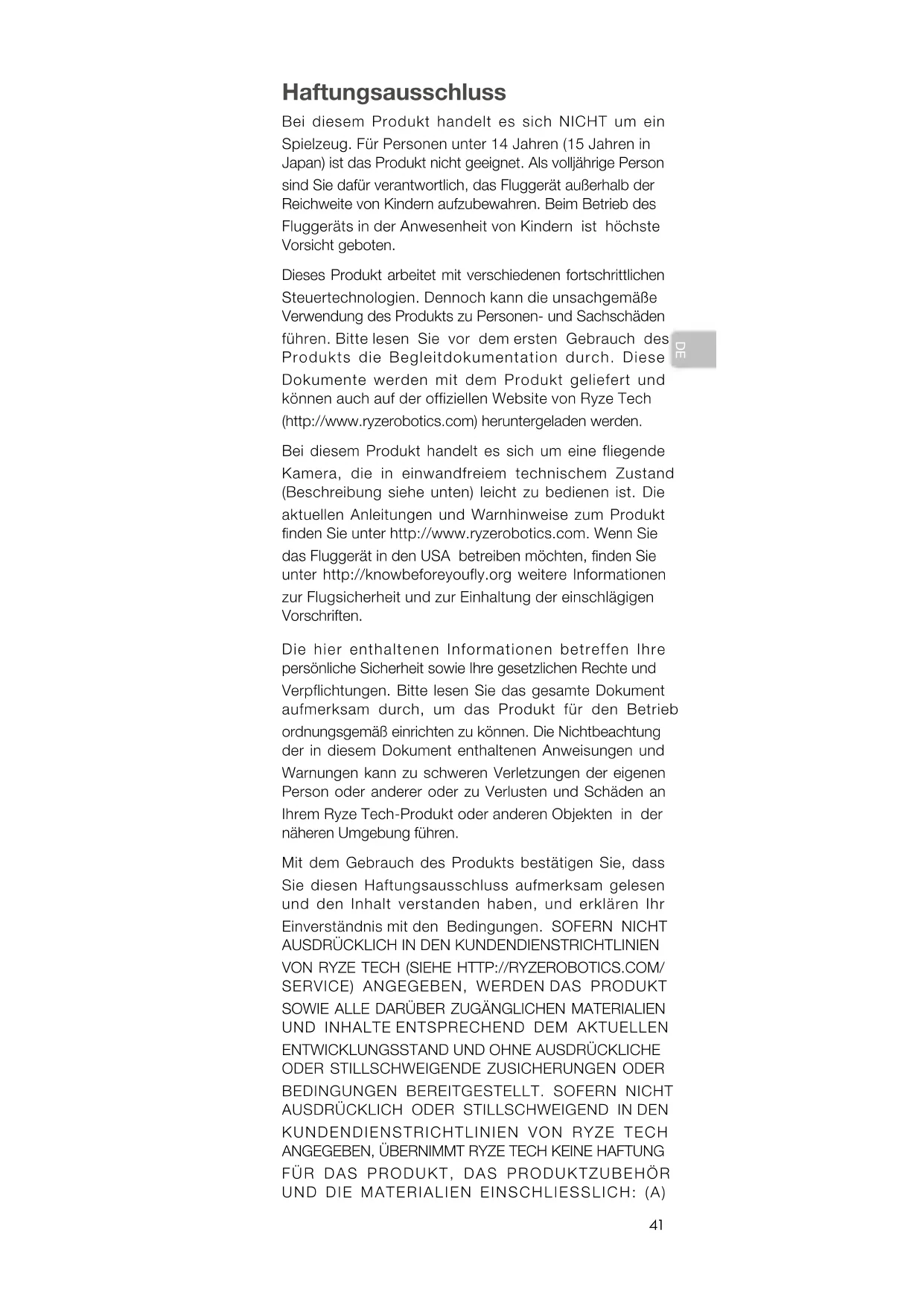

Bei diesen Produkt handelt es sich NICHT um ein Spielzeug. Für Personen unter 14 Jahren (15 Jahren in Japan) ist das Produkt nicht geeignet. Als volljährige Person sind Sie davon verantwortlich, das Fluggerät außerhalb der Reichweite von Kindern aufzubewahren. Beim Betrieb des Fluggerats in der Anwesenheit von Kindern ist hochste Vorsicht geboten.

Dieses Produkt arbeitet mit verschiedene Fortschrittlichen Steuertechnologien. Dennoch kann die unsachgemäß Verwendung des Produkts zu Personen- und Sachschäden führen.itte lessen Sie vor dem ersten Gebrauch des Produkts die Begleitdokumentation durch. Diese Dokumente werden mit dem Produkt geliefert und können auch auf der officiellen Website von Ryze Tech (http://www.ryzerobotics.com) heruntergeladen werden.

品

Bei diesen Produkt handelt es sich um eine fliegende Kamera, die in einwandfreiem technischem Zustand (Beschreibung siehe unter) liegt zu bedienen ist. Die aktuellen Anleitungen und Warnhinweise zum Produkt finden Sie unter http://www.ryzerobotics.com. Wenn Sie das Fluggerät in den USA betreiben möchten, finden Sie unter http://knowbeforeyoufly.org weitere Informationen zur Flugsicherheit und zur Einhaltung der einschlädigen Vorschriften.

Die hier enthaltenen Informationen betreften ihre persönliche Sicherheit sowie ihre gesetzlichen Rechte und Verpflichtungen.itte lessen Sie das gesamte Dokument aufmerksam durch, um das Produkt fur den Betrieb ordnungsgemäß einrichten zu konnen. Die Nichtbeachtung der in thisem Dokument enthaltenen Anweisungen und Warnungen kann zu schweren Verletzungen der eigenen Person oder anderer oder zu Verlusten und Schaden an Ihrem Ryze Tech-Produkt oder anderen Objekten in der erharen Umgebung führen.

Mit dem Gebrauch des Produkts bestätigen Sie, dass Sie diesen Haftungsausschluss aufmerksam gelesen und den Inhalt verstanden haben, und erklaren ihr Einverständnis mit den Bedingungen. SOFERN NICT AUSDRUCKLICH IN DEN KUNDENDIENSTRICHTLINIEN VON RYZE TECH (SIEHE HTTP://RYZEROBOTICS.COM/ SERVICE) ANGEGBEN, WERDEN DAS PRODUKT SOWIE ALLE DARÜBER ZUGÄNGLICHEN MATERIALIEN UND INHALTE ENTSPRECHEND DEM AKTUELLEN ENTWICKLUNGSSTAND UND OHNE AUSDRUCKLiche ODER STILLSCHWEIGENTE ZUSICHERUNGEN ODER BEDINGUNGEN BEREITGESTELLT. SOFERN NICT AUSDRUCKLICH ODER STILLSCHWEIGEND IN DEN KUNDENDIENSTRICHTLINIEN VON RYZE TECH ANGEGBEN, ÜBERNIMMT RYZE TECH KEINE HAFTUNG FÜR DAS PRODUKT, DAS PRODUKTZUBEHÖR UND DIE MATERIALIEN EINSCHLISSLICH: (A)

品

STILLSCHWEIGENDER ZUSICHERUNGEN ZU ALLGEMEINER GEBRAUCHSFAHIGKEIT, EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, VOLLSTÄNDIGKEIT, UNGESTÖRTEM BESITZ ODER NICTVERLETZUNG DER REchte DRITTER; SOWIE (B) ZUSICHERUNGEN, DIE AUF DAS HANDELN, DEN GEBRAUCH ODER DEN ANODER VERKAUF ZURÜCKZUHFREN SIND. SOFERN NICT AUSDRÜCKLICH IN DER BESCHRANKTEN GARANTIE VON RYZE TECH ANGEGBEN, SICHERT RYZE TECH NICT ZU, DASS DAS PRODUKT, DAS PRODUKTZUBEHÖR, TEILE DES PRODUKTS ODER DIE MATERIALIEN UNDERBRECHUNGSFREI, GEFAHRLOS ODER FREI VON FEHLERN, VIREN ODER ANDEREN SCHÄDLICHEN BESTANDTEILEN ZU BETREIBEN SIND UND DASS SOLCHE MÄNGEL BEHOHEN WERDEN.

AUS KEINER BERATUNG ODER INFORMATION IN MUNDlicher ODER SCHRIFTlicher FORM, DIE SIE AUS DEM PRODUKT, DEM PRODUKTZUBEHOR ODER DEN MATERIALIEN ZIEHEN, KANN EINE ZUSICHERUNG BEZUGLICH RYZE TECH ODER DEM PRODUKT ABGELEITET WERDEN, DIE IN DIESEN NUTZUNGSBEDINGUGEN NICT AUSDRUCKLICH ANGEGEBEN IST. SIE UBERNEHMEN ALLE RISIKEN FÜR JEGLiche SCHADEN, DIE DURCH IHREN GEBRAUCH DES PRODUKTS, DES PRODUKTZUBEHORS ODER DER MATERIALIEN BZW. DEN ZUGRIFF DARAUF ENTSTEHEN. SIE BESTÄTIGEN, DASS SIE DAS PRODUKT NACHE EIGENEM ERMESSEN UND AUF EIGENES RISIKO VERWENDEN UND ALLEIN FÜR PERSONENSCHÄDEN, TODESFÄLLE, SACHSCHÄDEN AN EIGENEN (BEZIEHT SICH AUCH AUF DAS COMPUTERSYSTEM, DAS MOBILGERÄT ODER DIE RYZE TECH-HARDWARE, DIE SIE IN VERBINDUNG MIT DEM PRODUKT VERWenden) ODER FREMDEN GUTERN SOWIE FÜR DATENVERLUSTE VERANTWORTLICH SIND, DIE AUF IHREN GEBRAUCH DES PRODUKTS BZW. AUF IHRE UNFAHIGKEIT ZUM GEBRAUCH DES PRODUKTS ZURÜCKZUFCHREN SIND.

IN MANCHEN GERICHTSBARKEITEN IST EIN GEWÄHRLEISTUNGSAUSSCHLUSS NICT ZULÄSSIG, SODASS IHNEN JE NACH GERICHTSBARKEIT ANDERE RECHTE GEWÄHRT WERDEN.

Ryze Tech übernimmt keine Haftung für Sachschäden oder Personenschäden sowie keine juristische Verantwortung für Schäden, die direkt oder indirect mit dem Gebrauch des Produkts in Zusammenhang stehen. Der Anwender richtet sich nach der sicheren, rechtskonformen Praxis, die zum Teil in den vorliegenden Sicherheitsvorschriften festgelegt ist. Beim Fliegen eines Tello sind Sie allein für Ihr Verhalten verantwortlich.

Warnhinweise

1. Halten Sie ausreichend Abstand zu drehenden Propellem und Motoren.
2. Berühren Sie die Unterseite des Fluggerats NICT, da diese heißt sein kann.
3. Verwenden Sie niemals Akkus, die nicht von Ryze Tech sind, und schließen Sie die Flight Battery NIGHT kurz.
4. Wichtigige Informationen sind im Produktpaket enthalten und in der im Produktpaket enthaltenen Dokumentation aufgeführct. Lesen Sie all these Informationen aufmerksam und bewahren Sie das Produktpaket und die Dokumentation fur Referenzwische auf.

Vorschriften

Bitte beachten Sie folgende Regeln, um schwere Sach- und Personenschäden zu vermeiden:

1. Betreiben Sie das Fluggerat unabhängig von der Flughöhe NICHT in der Nähe bemanter Fluggeräte. (Gegebenenfalls sofort landen.)
2. Betreiben Sie das Fluggerat NICT in oder an dicht besiedelten Gebieten (z. B. Städten, Sportveranstaltungen, Ausstellungen und Vorführungen).
3. Lassen Sie das Fluggerät NICHT über der maximal zulässigen Höhe, die in ihren lokalen Gesetzen und Vorschriften festgelegt ist, fliegen.
4. Halten Sie ausreichend Abstand zu bemannten Fluggeräteinsätzen, und stären Sie diese NICT. Achten Sie stets auf andere Fluggeräte und Hindernisse, und weichen Sie diesen aus.
5. Betreiben Sie das Fluggerät nicht in gesetzlich festgelegten Flugverbotszonen (GEO-Zonen) oder in deren Höhe. Zu Flugverbotszonen (GEO-Zonen) gehören: Flughäfen, Grenzen zwischen souverären Staaten oder Regionen, Großstädt/Großregionen. Diese Liste wird laufend erweitert. Umfliegen Sie KEINE Sicherheitskritischen Infrastrukturien oder Gebäude (z. B. Kraftwerke, Wasseraufbereitungsanlagen, Justizvollzugsanstalten, stark befahrene Straßen, Regierungseinrichtungen oder Militärzonen).
6. Behalten Sie Ihr Fluggerät stets im Blick, undziehen Sie gegebenenfalls eine zweite Person als Beobachter hinzu.
7. Verwenden Sie das Fluggerat nicht zum Transport illegaler oder gefährlicher Ladegüter.
8. Überlegen Sie, zu welchem Zweck Sie das Fluggerät betreibenben wollen (z. B. Freizeit, Gemeingebrauch, gewerbliche Zwecke), und beschaffen Sie im Vorfeld alle erforderlichen Genehmigungen von den zuständigen staatlichen Behörden. Informieren Sie sich bei den örtlichen Aufsichtsbehörden ausfuhrlich über die geltenden Bestimmungen und besondere Anforderungen. Wenn Sie das Fluggerät in den USA betreiben möchten, sollen den Sie sich zunachst unter http://www.knowbeforeyoufly.org informieren und alle für Sie erforderlichen Maßnahmen ergreifen.

9.itte beachten Sie, dass der Einsatz ferngesteuerter Fluggerate fur gewerbliche Zwecke in bestimmten Territorien und Regionen verboten ist. Prufen Sie vor dem Flugbetrieb alle ortlichen Gesetze und Vorschriften, da die entsprechenden Regelungen von diesen Angaben abweichen konnen.

1. Achten Sie beim Gebrauch der Kamera stets die Privatsphäre anderer Menschen. Halten Sie alle regionalen Gesetze zum Schutz des Personlichkeitrechts, alle Vorschriften und die ethischen Grundsätze ein. Ohne entsprechende Genehmigung dürfen Sie das Fluggerät NICHT zur Foto- oder Videobeobachtung von Personen, Objekten, Veranstaltungen, Vorführungen, Ausstellungen, Immobilien oder Privatbereichen verwenden, selbst wenn das Bildmaterial für den persönlichen Gebrauch aufgezeichnet wird.

11.itte beachten Sie,dass das Aufzeichnen von Bildern und Videos von Veranstaltungen,Vorführungen, Ausstellungen oder Gewerbeimmobilien mit einer Kamera in bestimmen Bereichen einen VerstoB gegen Urheberrechte oder andere gesetzliche Rechte darstellen kann, selbst wenn das Bildmaterial fur den personlichen Gebrauch aufgezeichnet wird.

Flughöhenbegrenzung

1. Fliegen Sie NICHT hoher als 10 m über dem Boden und halten Sie ausreichend Abstand zu etwaigen Hindernissen in der Umgebung.

Lieferumfang

Fluggerat × 1

Ersatzpropeller × 2 (Paar)

(Propeller und

Propellerschützer enthalten*)

Flight Battery × 1 Demontage

Produktdokumentation

werkzeug des Propellers × 1

• Die Abbildungen in dieser Dokument dienen nur zur Ansicht und können vom eigenen Produkt abweichen.

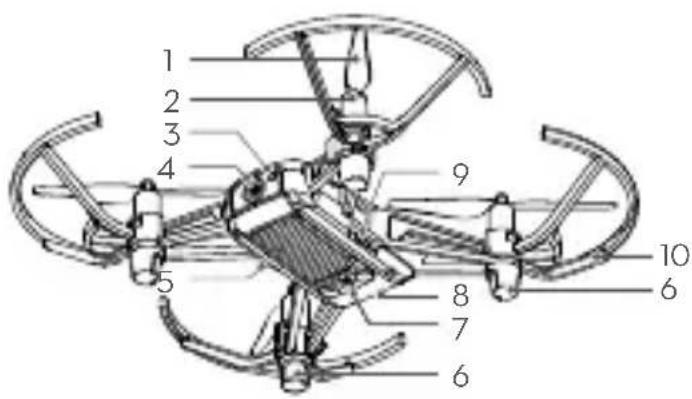

1. Einleitung

Die TELLO™ ist ein kleiner Quadcopter mit optischen Positionsbestimmungssystem und integrierter Kamera. Mithilfe ihres optischen Positionsbestimmungssystems und ihres fortschnittlichen Flugreglers kann sie auf der Stelle schweben und ist für den Einsatz in Innernräumen geeignet. Dank fortschnittlicher Eigenschaften wie dem BounceModus, 8D-Saltos und EZ-Shots, ist mit der Tello Spaß garantiert. Die Tello nimmt Fotos mit 5MP auf und streamt Live-Videos mit 720p zur Tello App auf einem Mobilgerät. Die maximale Flugzeit beträgt ca. 13 Minuten*.

1. Propeller
   2.Motoren
2. Statusanzeige des Fluggerats
3. Kamera
4. Ein/Aus-Taste
5. Antennen
6. Optisches Positionsbestimmungssystem
7. Flight Battery
8. Micro-USB-Anschluss

9. Propellerschützer

10. Die maximale Flugzeit wurde ohne Wind und bei einer konstanten Geschwindigkeit von 15 km/h getestet. Diese Angabe dient nur als Richtwert.

2. Die Tello App herunterlagen und Video-Tutorials anschauen

Suchen Sie im App Store oder auf Google Play nach "Tello", oder scannen Sie den QR-Code, um die App auf Ihr Mobilgerät herunterzuladen. Um die Flugsicherheit sicherzustellen, schauen Sie sich vor ihrem ersten Flug die Video-Tutorials auf der offiziellen Website von Ryze Tech (http://www.ryzerobotics.com) an.

Die Tello App wird von iOS 9.0 (oder hoher) sowie Android 4.4 (oder hoher) Unterstützung.

3. Akku laden

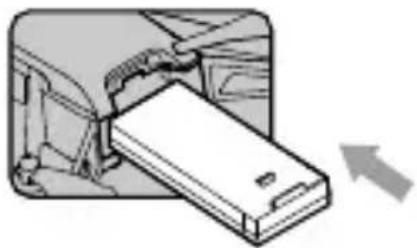

Steen Sie die Flight Battery in das Fluggerät, wie in der Abbildung gezeigt.

Zum Laden der Flight Battery verbinden Sie den Micro-USB-Anschluss des Fluggerats über ein gängiges Standard-USB-Kabel mit einem USB-Adapter (nicht im Lieferumfang enthalten).

Ladezeit: Ca. 1 Stunde und 30 Minuten.

Blinkt langsam blau:ladt.

Leuchtet blau: voll aufgeladen.

• Verwenden Sie (je nach Standort) stets einen FCC-/ CE-zertifizierten USB-Adapter, der für 5 V und 1,5 A oder higher ausgelegt ist.

Vergewissem Sie sich, dass das Fluggerät vor dem Laden ausgeschelt ist. Im eingeschalteten Zustand kann es nicht geladen werden.

4. Vorbereitung für den Start

Drücken Sie die Ein-/Aus-Taste einmal, um das Fluggerät einzuschalten. (Zum Ausschalten erneut drücken)

Schalten Sie das WLAN Ihres Mobilgerats ein und stellen Sie die Verbindung zum TelloXXXXXX Netzwerk her.

Starten Sie die Tello App. Die Verbindung ist hergestellt, wenn die Statusanzeige des Fluggerats langsam gelb blinkt und die Live-Kameraansicht auf Ihr dem Mobilgerät angezeigt wird.

5. Flug

In der Tello App:

Automatisches Starten und Landen

Automatisches Starten Automatisches Landen

• Aufnahme von Fotos und Videos

Antippen, um zwischen Foto- und Videoaufnahme umzuschalten

Antippen, um ein Foto oder Video aufzunehmen

• Nutzen Sie zur Steuerung des Fluggerats die virtuellen Joysticks in der App (der Standard-Steuerhebelmodus ist als Modus 2 besteht)

Linker Hebel

Sinkflug

Rechter Hebel Vorwärts

Rückwärts

hung
Rechtsdrehung

Links
RechtsLinksdre

Installationshinweise

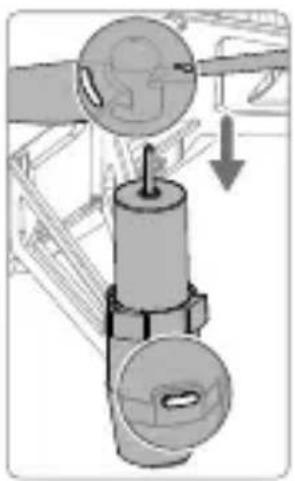

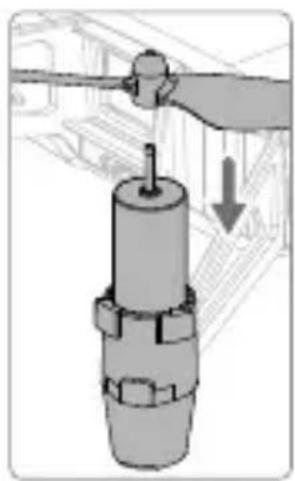

1. Propeller montieren

Achten Sie bei der Montage darauf, dass der Abstand zwischen der Unterseite der Propellerkappe und dem Motor nicht länger ist als für das Einsetzen des Demontagewerkzeugs des Propellers erforderlich.

品

Montieren Sie die markierten Propeller an den Motoren mit dem markierten Landegestell.

Montieren Sie die nicht markierten Propeller an den Motoren mit dem nicht markierten Landegestell.

2. Propeller abnehmen

Setzen Sie das Demontagewerkzeug des Propellers zwischen der Propellerkappe und dem Motor ein. Halten Sie den Motor fest, während Sie den Propeller entfern.

Entferen Sie die Propeller immer mit dem davon vorgesehenen Demontagewerkzeug. Entferen Sie die Propeller NICHT von Hand, da Sie ernsthaft verletzt und die Motoren beschädigt werden können.

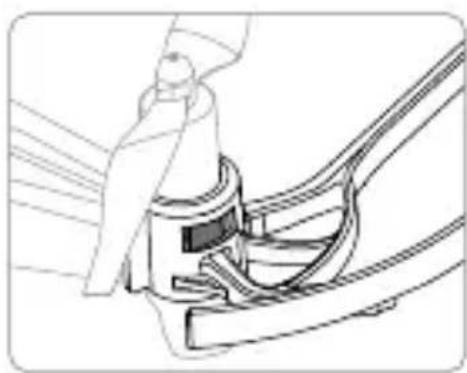

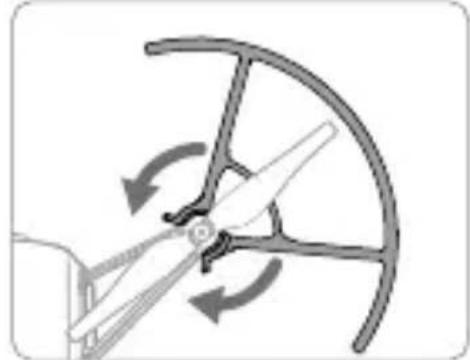

3. Die Propellerschützer installieren

Schieben Sie die Propellerschützer nachinnen, um sie am Landegestell zu montieren. Achten Sie daraufuf, dass die Propeller einrasten und die überstehenden Teile des Landegestells sicher in die Kerben der Propellerschützer passen.

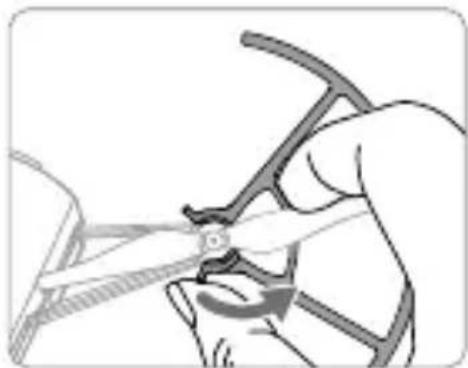

4. Die Propellerschützer entfernen

Um den Propellerschutz zu entfernen, platzieren Sie Zeigefinger und Daumen wie in der Abbildung unter gezeigt. Üben Sie mit dem Daumen eine sanfte Drehkraft auf die Lippe aus, die aus dem Propellerschutz Herausragt, wo er sich um das Landegestell wickelt.

Üben Sie KEINE starke Krafteinwirkung aus, wenn Sie die Propellerschützer entfern, da die Träger des Fluggerats dadurch beschädigt und Sie verletzt werden können.

Technische Daten

Fluggerat (Modell: TLW004)

Gewicht (mit 87g

Propellerschützern)

Max. Fluggeschwindigkeit 28,8 km/h

Max. Flugzeit 13 Minuten (ohne Wind bei

konstant 15km / h)

Betriebstemperatur 0^ bis 40^

Betriebsfrequenz 2,4-2,4835 GHz

Max. Bildgroße 2592 × 1936

Videoaufnahme MD: 1280x720 30p

Videoformat MP4

Flight Battery

Kapazität 1100 mAh

Spannung 3,8 V

Akkutyp LiPo

Energie 4,18 Wh

Nettogewicht 25± 2g

Ladetemperatur 5^ bis 45^

Max. Ladeleistung 10 W

EU-Compliance: Hiermit erklart Shenzhen RYZE Tech Co., Ltd., dass diesen Gerät den wesentlichen Anforderungen und anderen einschädigigen Bestimmungen der EU-Richtlinie RED entspricht.

Eine Kopie der EU-Konformitätserklung finden Sie online auf www.ryzerobotics.com/euro-compliance.

EU contact address: DJI GmbH, Industriestrasse 12, 97618, Niederlauer, Germany
