GEBRUIKSAANWIJZING Tello Ryze

Disclaimer Dit product is GEEN speelgoed en is niet geschikt voor kinderen onder de 14 jaar (15 jaar in Japan). Volwassenen moeten de drone buiten bereik van kinderen houden en voorzichtigheid betrachten bij het besturen van deze drones in de aanwezigheid van kinderen. Dit product bevat verschillende geavanceerde regeltechnologieën. Echter, onjuist gebruik van het product kan leiden tot persoonlijk letsel of materiële schade. Lees de bijbehorende documentatie door vóór het eerste gebruik van het product. Deze documenten zijn opgenomen in het productpakket en/of zijn online beschikbaar op de ociële website van Ryze Tech (http://www.ryzerobotics.com). Dit product is een vliegende camera waarmee eenvoudig kan worden gevlogen, indien deze naar behoren wordt gebruikt, zoals hieronder uiteen is gezet. Ga naar http://www.ryzerobotics.com voor de meest recente instructies en waarschuwingen. Gebruikers die met de drone in de Verenigde Staten vliegen, dienen eerst de website http://knowbeforeyoufly.org te raadplegen voor meer informatie over vliegveiligheid en compliance. De informatie in dit document betreft je veiligheid en je wettelijke rechten en plichten. Lees dit hele document zorgvuldig door om ervoor te zorgen dat je de juiste configuratie toepast vóór het gebruik. Het niet lezen en opvolgen van de instructies en waarschuwingen in dit document kan leiden tot ernstig letsel bij jezelf of anderen, schade aan of verlies van je Ryze Tech-product of schade aan andere objecten in de omgeving. Door dit product te gebruiken, geef je aan dat je deze disclaimer zorgvuldig hebt gelezen en dat je begrijpt en ermee akkoord gaat je te houden aan de hierin gestelde voorwaarden en bepalingen. BEHALVE ZOALS

VERSCHILLEN. Ryze Tech aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortkomt uit het gebruik van dit product. De gebruiker neemt veilig en legaal gebruik in acht, inclusief, maar niet beperkt tot wat in deze veiligheidsvoorschriften uiteen is gezet. Je bent zelf verantwoordelijk voor je eigen gedrag wanneer je met een Tello-drone vliegt.83

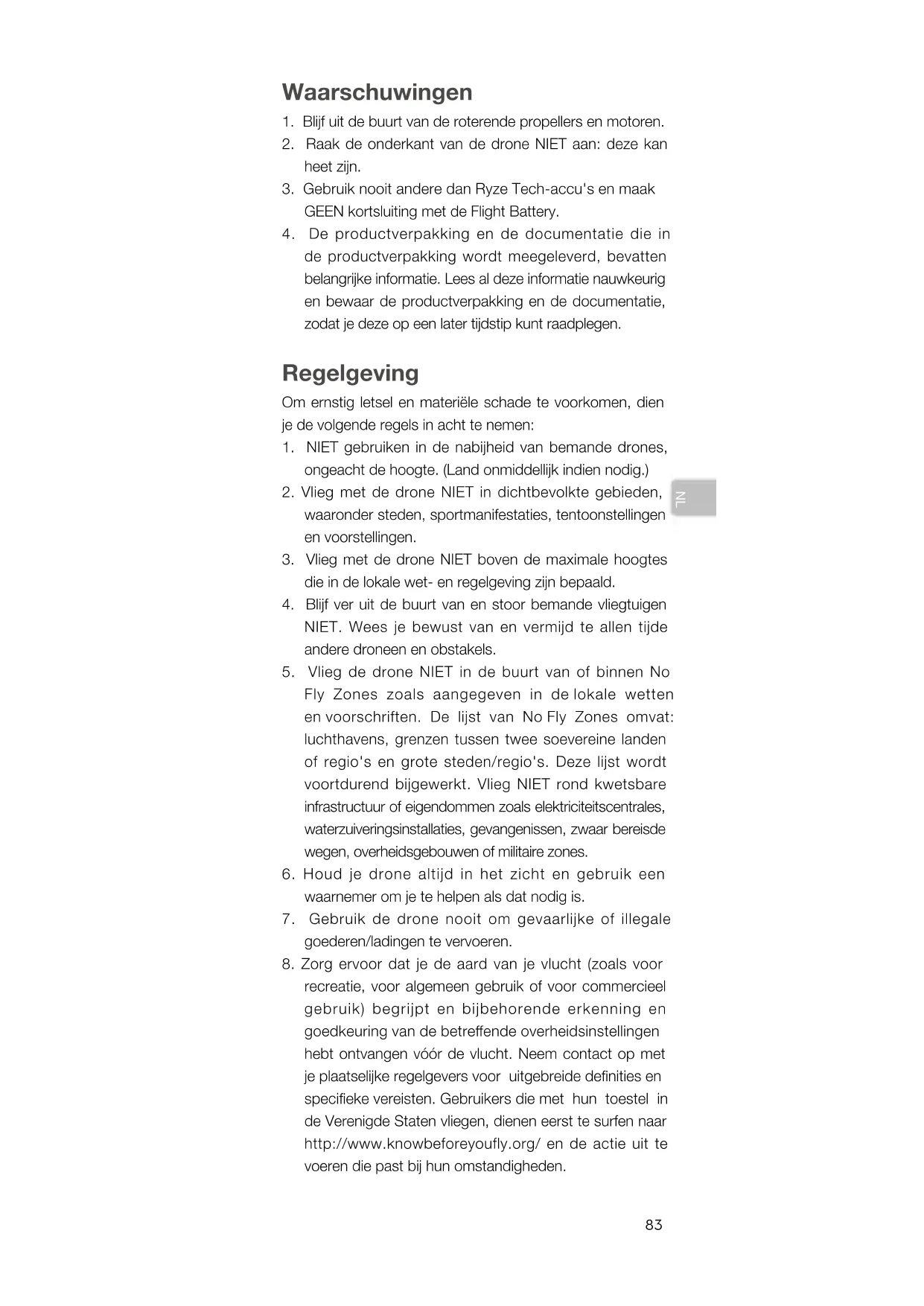

1. Blijf uit de buurt van de roterende propellers en motoren.

2. Raak de onderkant van de drone NIET aan: deze kan

3. Gebruik nooit andere dan Ryze Tech-accu's en maak

GEEN kortsluiting met de Flight Battery.

4. De productverpakking en de documentatie die in

de productverpakking wordt meegeleverd, bevatten belangrijke informatie. Lees al deze informatie nauwkeurig en bewaar de productverpakking en de documentatie, zodat je deze op een later tijdstip kunt raadplegen. Regelgeving Om ernstig letsel en materiële schade te voorkomen, dien je de volgende regels in acht te nemen:

1. NIET gebruiken in de nabijheid van bemande drones,

ongeacht de hoogte. (Land onmiddellijk indien nodig.)

2. Vlieg met de drone NIET in dichtbevolkte gebieden,

waaronder steden, sportmanifestaties, tentoonstellingen en voorstellingen.

3. Vlieg met de drone NIET boven de maximale hoogtes

die in de lokale wet- en regelgeving zijn bepaald.

4. Blijf ver uit de buurt van en stoor bemande vliegtuigen

NIET. Wees je bewust van en vermijd te allen tijde andere droneen en obstakels.

5. Vlieg de drone NIET in de buurt van of binnen No

Fly Zones zoals aangegeven in de lokale wetten en voorschriften. De lijst van No Fly Zones omvat: luchthavens, grenzen tussen twee soevereine landen of regio's en grote steden/regio's. Deze lijst wordt voortdurend bijgewerkt. Vlieg NIET rond kwetsbare infrastructuur of eigendommen zoals elektriciteitscentrales, waterzuiveringsinstallaties, gevangenissen, zwaar bereisde wegen, overheidsgebouwen of militaire zones.

6. Houd je drone altijd in het zicht en gebruik een

waarnemer om je te helpen als dat nodig is.

7. Gebruik de drone nooit om gevaarlijke of illegale

goederen/ladingen te vervoeren.

8. Zorg ervoor dat je de aard van je vlucht (zoals voor

recreatie, voor algemeen gebruik of voor commercieel gebruik) begrijpt en bijbehorende erkenning en goedkeuring van de betreende overheidsinstellingen hebt ontvangen vóór de vlucht. Neem contact op met je plaatselijke regelgevers voor uitgebreide denities en specieke vereisten. Gebruikers die met hun toestel in de Verenigde Staten vliegen, dienen eerst te surfen naar http://www.knowbeforeyoufly.org/ en de actie uit te voeren die past bij hun omstandigheden.84

9. Houd er rekening mee dat op afstand bestuurde

drones verboden kunnen zijn voor de uitvoering van commerciële activiteiten in bepaalde gebieden en regio's. Controleer en volg alle lokale wetten en regels voordat je gaat vliegen aangezien die regels kunnen afwijken van hetgeen hier is vermeld.

10. Respecteer de privacy van anderen bij het gebruik

van de camera. Zorg ervoor dat je voldoet aan de plaatselijke voorschriften en wetten, voorschriften, normen en waarden. Voer GEEN surveillance uit zoals beeldregistratie of video-opname van personen, entiteiten, evenementen, voorstellingen, tentoonstellingen en eigendommen zonder vergunning of wanneer er een verwachting van privacy is, zelfs indien de afbeelding of video slechts wordt vastgelegd voor persoonlijk gebruik.

11. Houd er rekening mee dat in bepaalde gebieden de

opname van beelden en video's van evenementen, voorstellingen, tentoonstellingen, of commerciële eigendommen door middel van een camera kunnen indruisen tegen het auteursrecht of andere rechten, zelfs indien de afbeelding of video werd gemaakt voor persoonlijk gebruik. Hoogtelimiet

1. Vlieg NIET hoger dan 10 meter (33 ft) boven de grond

en blijf weg van alle omringende obstakels. In de doos Handleiding Drone ×1 (Propellers en propellerafschermingen worden meegeleverd*) Reserve-propeller ×2 (paar) Flight Battery ×1 Hulpmiddel voor verwijderen propeller ×1

• De weergaven in dit document zijn uitsluitend bedoeld ter referentie en kunnen afwijken van het product.85

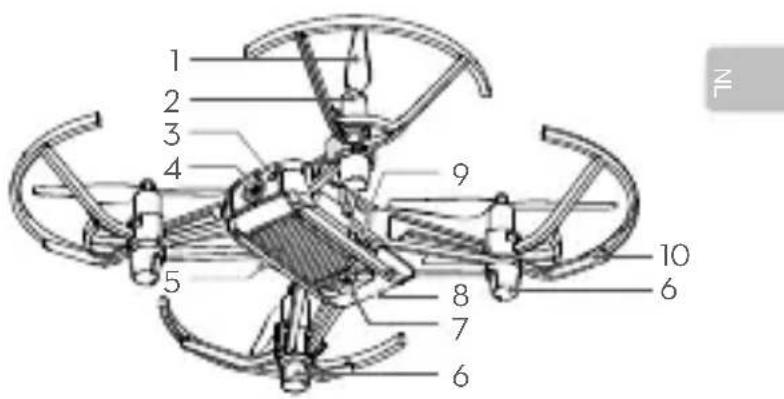

is een kleine quadcopter die is uitgerust met een Vision Positioning System en een boordcamera. Met behulp van zijn Vision Positioning System en geavanceerde vluchtcontroller kan hij op zijn plaats zweven en is hij geschikt voor gebruik in binnenruimten. Geavanceerde functies zoals de Bounce-modus, 8D-ips en EZ-opnamen zorgen voor extra plezier bij het gebruik van Tello. Tello maakt 5 megapixel foto's en streamt 720p live-video naar de Tello-app op een mobiel apparaat. Zijn maximale vliegtijd bedraagt ongeveer 13 minuten*.

• De maximale vliegduur is getest bij omstandigheden zonder wind en met een constante snelheid van 15 km/u (9 mph). Deze waarde is slechts indicatief.

instructievideo's bekijken Zoek op 'Tello' in de App Store of Google Play, of scan de QR-code om de app te downloaden op je mobiele apparaat. Om de veiligheid tijdens het vliegen te garanderen, is het van belang dat je vóór je eerste vlucht de instructievideo's op de ociële website van Ryze Tech (http://www.ryzerobotics.com) bekijkt. De Tello-app ondersteunt iOS 9.0 (of hoger) of Android 4.4 (of hoger). Gebruik altijd een FCC/CE-gecerticeerde (afhankelijk van locatie) USB-adapter met een vermogen van 5 V en 1,5 A of hoger. Zorg dat de drone vóór het laden wordt uitgeschakeld. De drone kan niet worden opgeladen als deze is ingeschakeld.

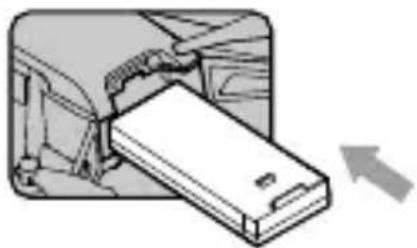

Plaats de Flight Battery in de drone, zoals afgebeeld. Om de Flight Battery op te laden, sluit je de Micro-USB- poort van de drone met behulp van een standaard Micro- USB-adapter (niet meegeleverd) aan op een USB-adapter. Oplaadtijd: Ca. 1 uur en 30 minuten.

Langzaam blauw knipperend: bezig met opladen.

Continu blauw: volledig opgeladen.87

4. Voorbereiding voor opstijgen

Tello-XXXXXX Open de Tello-app. De verbinding is tot stand gebracht als de statusindicator van de drone langzaam geel knippert en de live-camera-weergave op je mobiele apparaat wordt weergegeven.

In de Tello-app: Automatisch opstijgen en automatisch landen Druk eenmaal op de aan/ uit-knop om de drone in te schakelen. (Druk nogmaals om uit te schakelen) Schakel wi in op je mobiele apparaat en maak verbinding met het Tello-XXXXXX-netwerk. Automatisch opstijgen Automatisch landen Foto's maken en video's opnemen Druk hierop om te wisselen tussen foto- en videomodus. Druk hierop om een foto te maken of video- opnamen te maken. Gebruik de Virtual Joysticks in de app om de drone te besturen (de standaard joystickmodus is Modus 2) Linkerjoystick Omhoog Omlaag Linksaf Rechtsaf Rechterjoystick Vooruit Achteruit Links Rechts88

Installatie-instructies

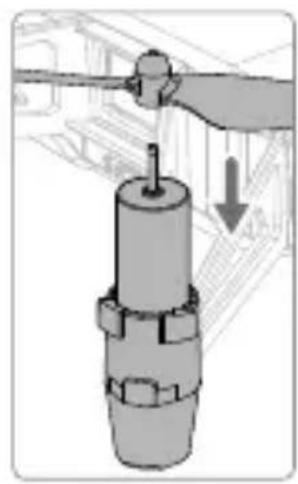

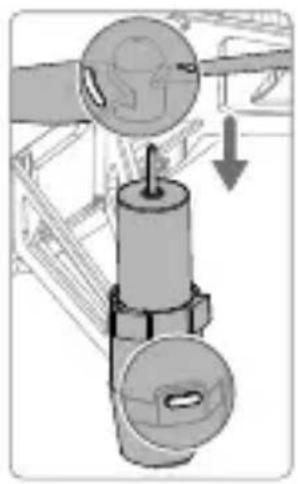

1. Propellers installeren

Zorg er bij de montage voor dat de opening tussen de onderzijde van de propellerkap en de motor net groot genoeg is om het hulpmiddel voor het verwijderen van de propeller aan te brengen.

2. Propellers demonteren

Breng het hulpmiddel voor het verwijderen aan tussen de propellerkap en de motor. Zorg ervoor dat je de motor vasthoudt terwijl je de propeller verwijdert. Monteer de gemarkeerde propellers op de motoren met het gemarkeerde landingsgestel. Monteer de ongemarkeerde propellers op de motoren met het ongemarkeerde landingsgestel. Verwijder de propellers altijd met behulp van het hulpmiddel voor het verwijderen van de propellers. Verwijder de propellers NIET met de hand. Hierbij kun je ernstig gewond raken en kan er schade aan de motoren ontstaan.89

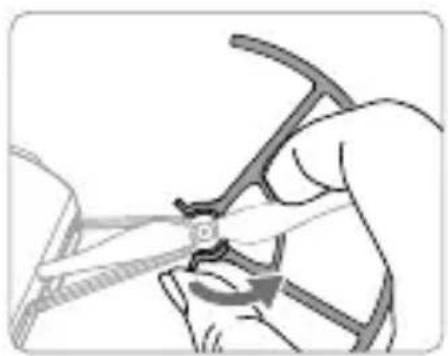

4. Verwijderen van propellerafschermingen

Om een propellerafscherming te verwijderen, plaats je je vinger en duim in de positie zoals hieronder afgebeeld. Druk lichtjes met je duim op het lipje dat uitsteekt bij de propellerafdekking op de plaats waar deze om het landingsgestel is gevouwen.

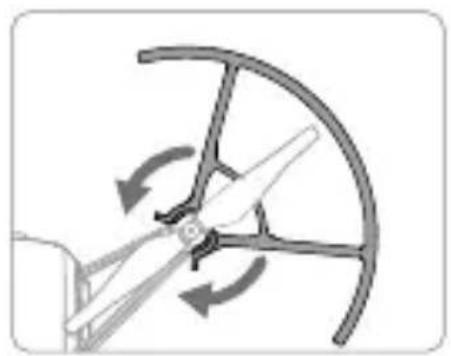

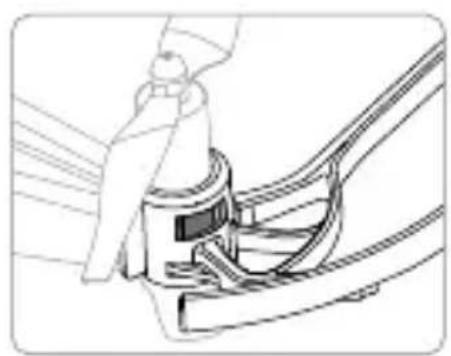

3. Montage van propellerafschermingen

Duw elke propellerafscherming naar binnen om deze om het landingsgestel te vouwen. Zorg ervoor dat deze op zijn plaats vastklikt en dat de uitstekende delen van het landingsgestel in de groeven in de propellerafschermingen vallen. Gebruik GEEN grote kracht bij het verwijderen van de propellerafschermingen. Hierdoor kan de drone beschadigd raken en je kunt je bezeren.90

Specicaties ● Drone (model: TLW004) Gewicht (incl. propellerafschermingen) 87 g Max. snelheid 28,8 km/u (17,8 mph) Max. vliegtijd 13 minuten (geen wind bij een constante vliegsnelheid van 15 km/u (9 mph)) Bedrijfstemperatuur 0 °C tot 40 °C (32 °F tot 104 °F) Bedrijfsfrequentie 2,4 - 2,4835 GHz Transmitter (EIRP)

Flight Battery Capaciteit 1100 mAh Spanning 3,8 V Accutype LiPo Vermogen 4,18 Wh Netto gewicht 25±2 g Bereik oplaadtemperatuur 5 °C tot 45 °C (41 °F tot 113 °F) Max. oplaadvermogen 10 W Lees de gebruikershandleiding voor meer informatie: www.ryzerobotics.com
