Caractéristique	Détails
Puissance	1000 Watts
Type d'alimentation	Modulaire intégral
Certification	80 PLUS Gold
Tension d'entrée	100-240V
Connecteurs principaux	1 x 24-pin ATX, 2 x 4+4-pin CPU, 4 x 6+2-pin PCIe
Ventilateur	Ventilateur de 135 mm, mode silencieux à faible charge
Dimensions	150 mm x 86 mm x 180 mm
Poids	2.9 kg
Utilisation recommandée	Pour les configurations de PC hautes performances
Garantie	10 ans
Maintenance	Pas de maintenance requise, nettoyage régulier recommandé
Sécurité	Protection contre les surcharges, courts-circuits et surchauffes
Informations supplémentaires	Compatible avec les systèmes multi-GPU

FOIRE AUX QUESTIONS - RM1000x CORSAIR

Comment installer l'alimentation CORSAIR RM1000x dans mon boîtier ?

Pour installer l'alimentation CORSAIR RM1000x, commencez par éteindre votre PC et débrancher tous les câbles. Placez l'alimentation dans le boîtier avec le ventilateur orienté vers l'extérieur ou vers le bas, selon la conception de votre boîtier. Fixez-la à l'aide des vis fournies, puis connectez les câbles d'alimentation aux composants de votre PC.

Pourquoi mon alimentation CORSAIR RM1000x ne s'allume-t-elle pas ?

Si votre alimentation ne s'allume pas, vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'alimentation. Assurez-vous également que l'interrupteur à l'arrière de l'alimentation est en position 'ON'. Si le problème persiste, vérifiez les connexions internes et essayez de tester l'alimentation avec un autre système.

Comment savoir si mon alimentation CORSAIR RM1000x fonctionne correctement ?

Pour vérifier si votre alimentation fonctionne correctement, vous pouvez utiliser un multimètre pour tester les tensions des câbles d'alimentation. Assurez-vous que les tensions sont conformes aux spécifications (3,3 V, 5 V et 12 V). Vous pouvez également écouter si le ventilateur de l'alimentation fonctionne lorsque le PC est allumé.

L'alimentation CORSAIR RM1000x fait-elle du bruit ?

Un certain bruit est normal, surtout lors de charges élevées. Cependant, si vous entendez des bruits anormaux comme des grincements ou des bourdonnements, il peut y avoir un problème. Dans ce cas, vérifiez que tous les ventilateurs sont correctement installés et qu'aucun câble n'entrave le mouvement des ventilateurs.

Quels câbles sont inclus avec l'alimentation CORSAIR RM1000x ?

L'alimentation CORSAIR RM1000x est livrée avec des câbles pour les connecteurs ATX, CPU, PCIe et SATA. Consultez le manuel fourni pour une liste complète des câbles et leur utilisation.

Puis-je utiliser l'alimentation CORSAIR RM1000x avec un système de refroidissement liquide ?

Oui, l'alimentation CORSAIR RM1000x peut être utilisée avec un système de refroidissement liquide. Assurez-vous de connecter correctement le câble d'alimentation de la pompe et tout autre accessoire lié au refroidissement liquide.

Comment nettoyer mon alimentation CORSAIR RM1000x ?

Pour nettoyer votre alimentation, débranchez-la et utilisez un aspirateur à faible puissance ou un chiffon sec pour enlever la poussière de l'extérieur. Évitez d'ouvrir l'alimentation, car cela peut annuler la garantie.

Quelle est la garantie de l'alimentation CORSAIR RM1000x ?

La CORSAIR RM1000x est généralement garantie pendant 10 ans. Veuillez consulter votre documentation ou le site Web de Corsair pour des informations spécifiques sur la garantie.

MODE D'EMPLOI RM1000x CORSAIR

Les blocs d'alimentation entierement modulaires CORSAIR RMx SHIFT Series sont concus pour delivrer une alimentation fiable 80 PLUS Gold à votre système.

SECURITE ET PROTECTION

Protection contre la surtension (OVP)
La conformité à la spécification ATX requiert une protection contre la surtension au niveau des sorties CC 12 V, 5 V et 3,3 V. Cette protection coupe l'alimentation lorsque les sorties CC dépassent un seuil établi, déterminé par le constructeur de l'alimentation.
Protection contre les surintensités (OCP)

L'OCP est intégrée sur les rails 3,3 V, 5 V et 12 V. Cette protection garantit que la sortie en tension des rails CC s'inscrit dans les limites d'une exploitation sure.

Protection contre les surchauffes (OTP)

La protection contre les surchauffes (OTP) garantit que l'alimentation s'arrête lorsque sa température interne atteint un seuil défini. Cette situation résultat généralement d'une surcharge électrique interne ou de la défaillance du ventilateur.

Protection contre les courts-circuits (SCP)
Un court-circuit se définit par toute impédance de sortie inférieure à 0,1 ohm. Entre autres opérations, la fonction SCP s'assure que le bloc d'alimentation s'arrête si les rails 3,3 V, 5 V et 12 V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité et les composants de votre PC ne subISSENTaucun dommage.
Protection contre la surpuissance (OPP)

La protection contre la surpuissance arrête l'alimentation lorsque la puissance prélevée est comprise entre 115% et 135% de la puissance nominale.

Protection contre les defaillances catastrophiques

L'alimentation doit être équipée d'un circuit de protection pour s'arrête en toute sécurité afin d'éviter tout dommage du à une défaillance catastrophephique (flamme, fumée excessive, circuit imprimé carbonisé, conducteur de circuit imprimé fondu, bruit surprenant, émission de matière fondue, etc.).

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE RM750x SHIFT

Dimensions: 160mm(L)× 150mm(I)× 86mm(H)

Contenu de l'emballage: Alimentation, cable CA, cables CC, attaches de cable, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE CORSAIR RM750x SHIFT MAX LOAD MAX OUTPUT
MODELE RPS0159 +3.3V 20A				150W
RÉFERENCE PIECE	75-005190	+5V	20A
Fréquence	47 - 63Hz	+12V	62.5A	750W
COURANT EN ENTREE	10 - 5A	+5Vsb	3A	15W
ENTREE CA NOMINALE	100 - 240V a.c.
PUISSANCE TOTALE: 750W

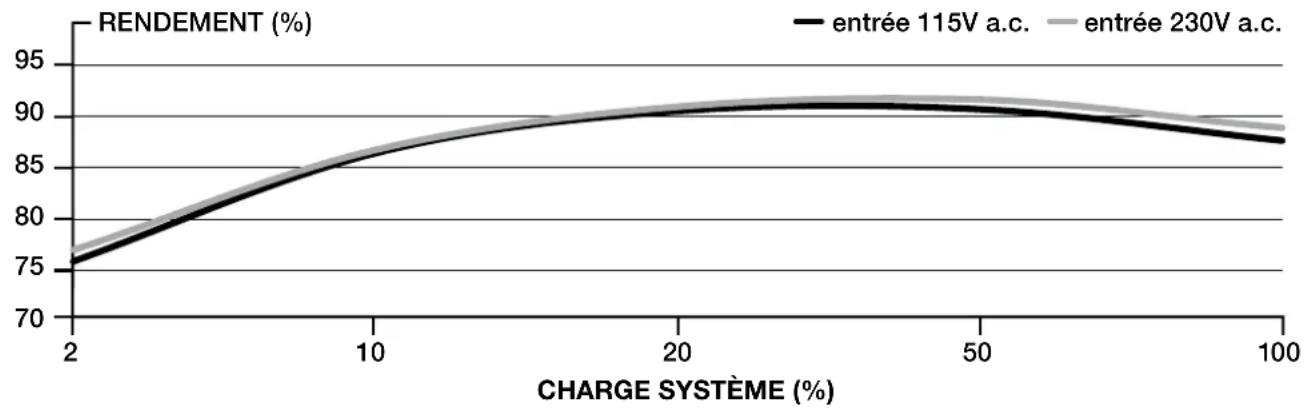

EFFICACITÉ DE L'ALIMENTATION CORSAIR RM750x SHIFT

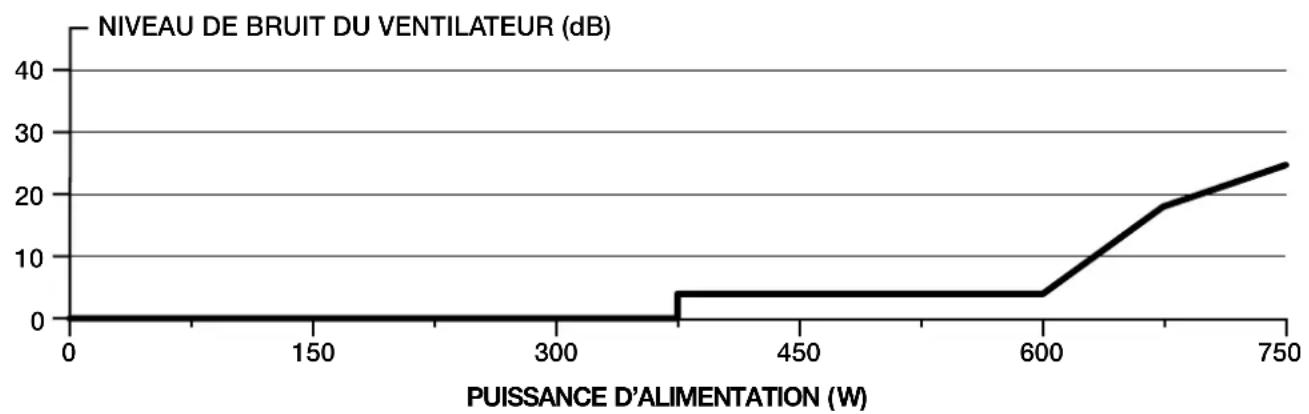

COURSE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM750x SHIFT

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE RM850x SHIFT

Dimensions: 160mm(L)× 150mm(I)× 86mm(H)

Contenu de l'emballage: Alimentation, cable CA, cables CC, attaches de cable, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE CORSAIR RM850x SHIFT MAX LOAD MAX OUTPUT
MODELE RPS0160 +3.3V 20A				150W
RÉFERENCE PIECE	75-005191	+5V	20A
Fréquence	47 - 63Hz	+12V	70.8A	849.6W
COURANT EN ENTREE	10 - 5A	+5Vsb	3A	15W
ENTREE CA NOMINALE	100 - 240V a.c.
PUISSANCE TOTALE: 850W

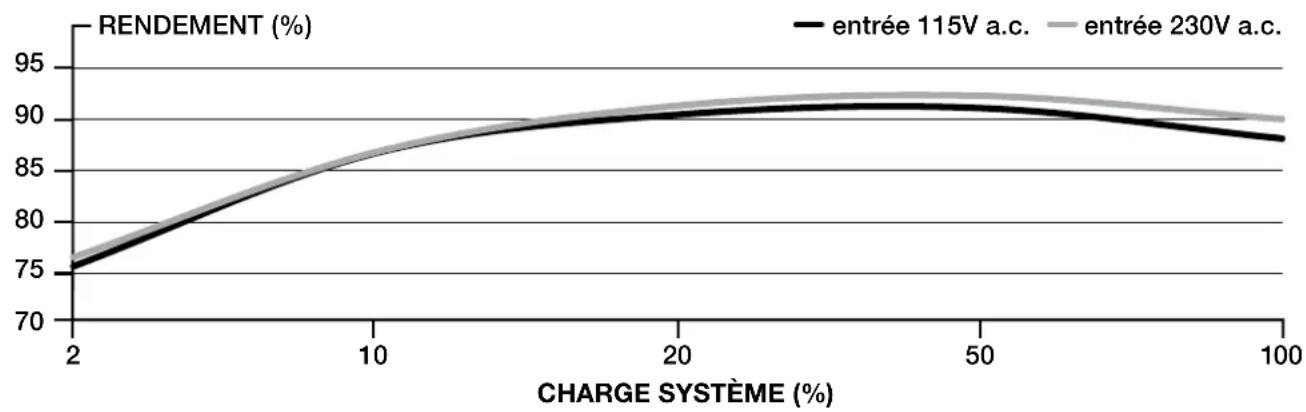

EFFICACITÉ DE L'ALIMENTATION CORSAIR RM850x SHIFT

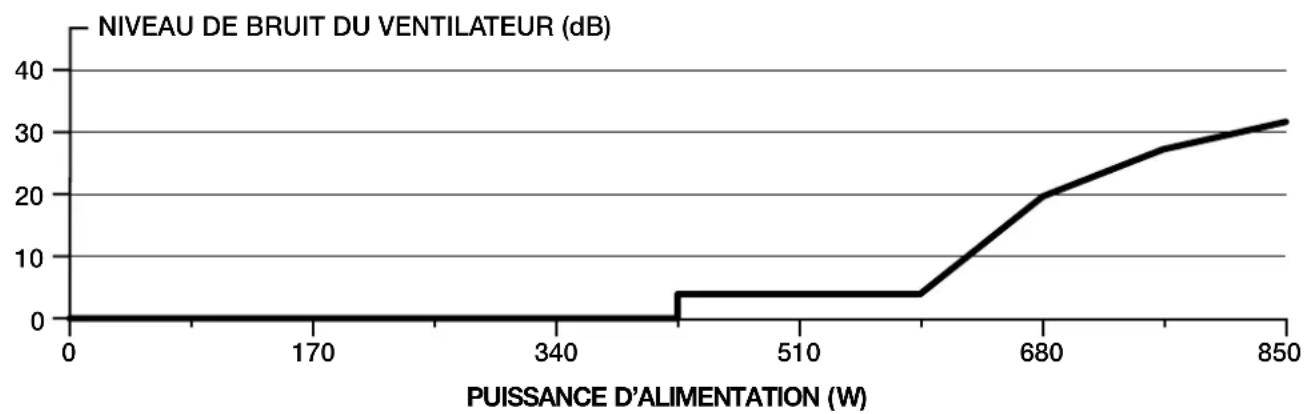

COURSE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR RM850x SHIFT

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE RM1000x SHIFT

Dimensions: 180mm(L)× 150mm(I)× 86mm(H)

Contenu de l'emballage: Alimentation, cable CA, cables CC, attaches de cable, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE CORSAIR RM1000x SHIFT MAX LOAD MAX OUTPUT
MODELE RPS0161 +3.3V 20A				150W
RÉFERENCE PIECE	75-005192	+5V	20A
Fréquence	47 - 63Hz	+12V	83.3A	1000W
COURANT EN ENTREE	12 - 6A	+5Vsb	3A	15W
ENTREE CA NOMINALE	100 - 240V a.c.
PUISSANCE TOTALE: 1000W

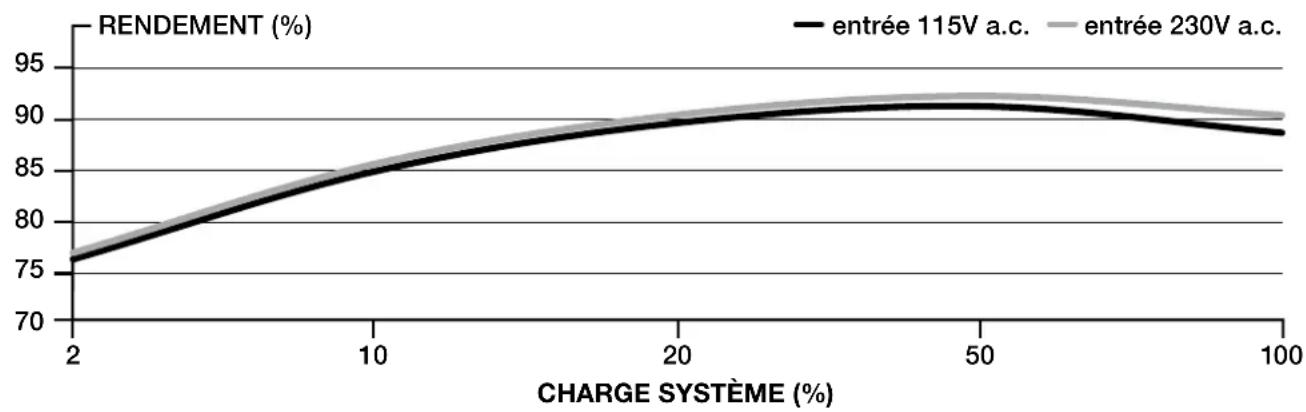

EFFICACITÉ DE L'ALIMENTATION CORSAIR RM1000x SHIFT

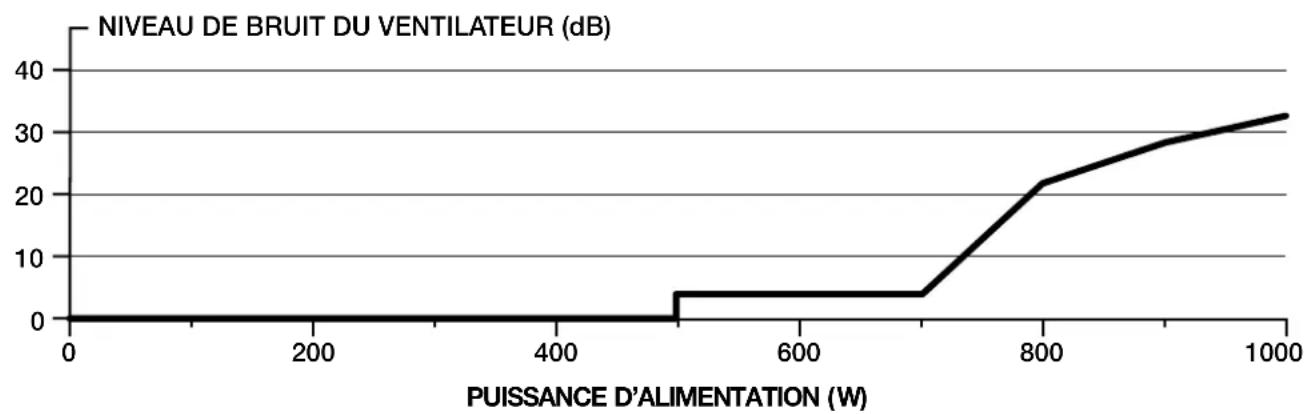

COURSE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION
CORSAIR RM1000x SHIFT

CARACTERISTIQUES TECHNIQUES ET MATERIEL FOURNI DU MODELE RM1200x SHIFT

Dimensions: 180mm(L)× 150mm(I)× 86mm(H)

Contenu de l'emballage: Alimentation, cable CA, cables CC, attaches de cable, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE CORSAIR RM1200x SHIFT MAX LOAD MAX OUTPUT
MODELE RPS0162 +3.3V 20A				150W
RÉFERENCE PIECE	75-005193	+5V	20A
Fréquence	47 - 63Hz	+12V	100A	1200W
COURANT EN ENTREE	15 - 7.5A	+5Vsb	3A	15W
ENTREE CA NOMINALE	100 - 240V a.c.
PUISSANCE TOTALE: 1200W

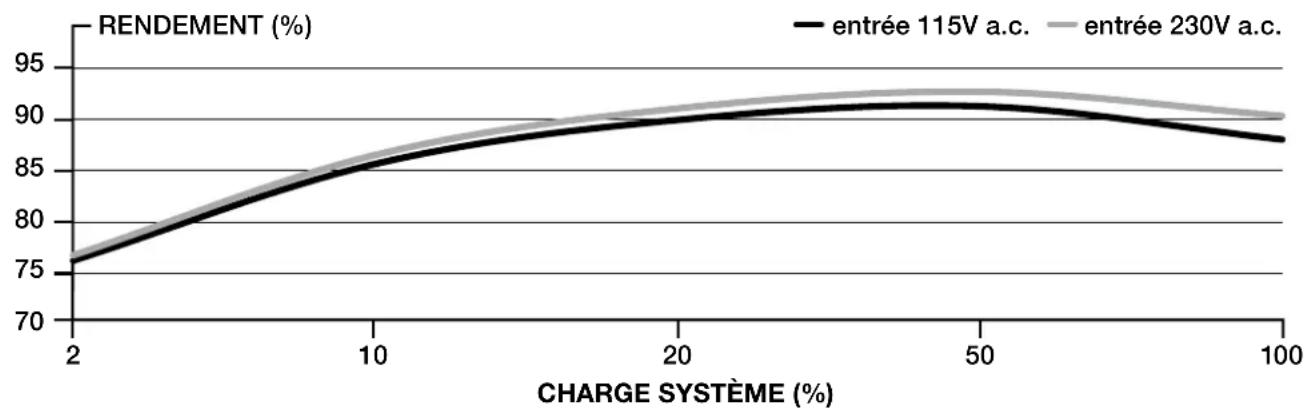

EFFICACITÉ DE L'ALIMENTATION CORSAIR RM1200x SHIFT

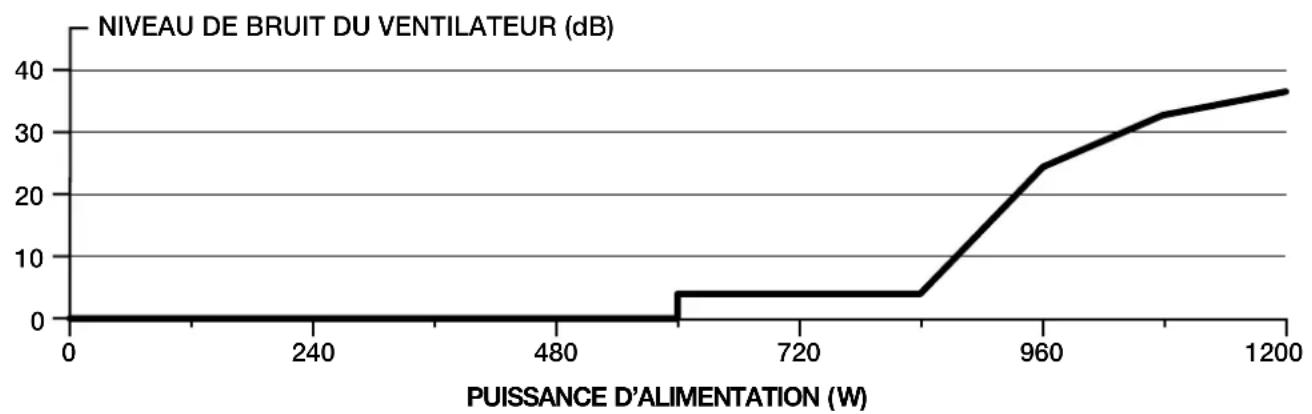

COURSE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION
CORSAIR RM1200x SHIFT

INFORMATIONS SUR LES CÂBLES CORSAIR RMx SHIFT SERIES

DESCRIPTION QTÉ
CONNECTEURS	LONGUEUR TOTALE	750W	850W	1000W	1200W
Câble ATX (24 broches)	610mm ± 10mm 1 1 1
Câble EPS/ATX12V 8 broches (4+4)	650mm ± 10mm 2 2 2	2
Câble 12VHPWR (12+4) broches	650mm ± 10mm 1 1 1	1
Câble PCIe 8 broches (6+2)	750mm ± 10mm 1 1 2	2
Câble PCIe 8 broches (6+2)	650mm ± 10mm 1 2 3	4
Câble SATA (4 SATA)	800mm ± 10mm 3 3 4	4
Câble PATA (4 broches)	750mm ± 10mm 1 2 2	2

INSTALLATION DE VOTRE NOUvelle ALIMENTATION RMx SHIFT SERIES

ÉTAPE 1: RETRAIT DU BLOC D'ALIMENTATION EXISTANT

Avertissement! Pour garantir un fonctionnement ajustat, utilisez uniquement les cables CC inclus avec votre nouvelle alimentation, a moins que vos ancients cables soient des cables CORSAIR d'origine du même type. Veuillez vérifier le type de vos cables existants avant de les utiliser!

Si vous assembliez un nouveau système, passez directement à l'étape 2:

1. Déconnectez le cordon d'alimentation CA de la prise murale ou de votre onduleur, puis de toute unité d'alimentation presente.
2. Deconnectez tous les cables d'alimentation de vos périphériques (carte video, carte mère, etc.).
3. Suivez les instructions du manuel de votre chassin et désinstallez votre bloc d'alimentation existant.
4. Passez à l'étépe 2.

ÉTAPE 2: INSTALLATION DU NOUVEAU BLOC D'ALIMENTATION

1. Assurez-vous que le cable d'alimentation CA de l'unité est déconnecté.
2. Suivez les instructions du manuel de votre chassis et installez l'alimentation au moyen des vis fournies.
3. Raccordez le cable 24 broches (ATX) à la carte mère. Raccordez le cable +12 V à 8 broches (EPS12V) à la carte mère.

a. Si vous carte mère dispose d'un connecteur +12 V à huit broches, raccordez le cable à huit broches directement à celle-ci.
b. Si vous carte mère dispose d'un connecteur à quatre broches, détachez le module à quatre broches du cable à huit broches, puis raccordez directement le cable à quatre broches ainsi obtenu à la carte mère.
c. Certaines cartes meres necessiteront une combinaison 8+4 broches,utilisez autant de cables EPS12V que necessaire et ne les confonde pas avec les cables PCIe.

1. Raccordez les cables des périhériques, les cables PCI-Express et les cables SATA.

a. Raccordez les cables SATA aux prises d'alimentation de vos disques mécaniques et SSD SATA.
b. Raccordez les cables PCI-Express aux prises d'alimentation de vos cartes video PCI-Express, si besoin.
c. Raccordez les cables des périhériques aux événuels périhériques requérant un connecteur à 4 broches.
d. Assurez-vous que tous les cables sont fermement raccordés. Veillez à conserver tout cable modulaire inutilisé pour un évientuel ajust de composants ultérieur.

1. Raccordez le cordon d'alimentation CA au bloc d'alimentation, puis mettez-le sous tension en poussant le commutateur en position MARCHE (marquee d'un « I »).

TABLE DES MATIÈRES

RM750x SHIFT

RM850x SHIFT

RM1000x SHIFT

RM1200x SHIFT

INSTALLATION

FÉLICITATIONS POUR L'ACHAT DE VÔTURE NOUVEAU BLOC D'ALIMENTATION ATX DE SÉRIE CORSAIR RMx SHIFT!

Les blocs d'alimentation entierement modulaires de la série CORSAIR RMx SHIFT offrent une alimentation 80 PLUS Gold fiable et efficace pour votre systeme.

SECURITE ET PROTECTION

Protection contre la surtension

La protection contre la surtension pour les sorties 12 V, 5 V et 3,3 V CC doit être conforme à la Specification technique ATX. La protection contre la surtension désactive le bloc d'alimentation si les sorties CC dépassent un certain niveau déterminé par le fabricant du bloc d'alimentation.

Protection contre la surintensité

Les rails 3,3 V, 5 V et 12 V disposent d'une protection contre la surintensité. La protection contre la surintensité assure que la sortie des rails de tension CC demeure dans les limites de fonctionnement sécuritaire.

Protection contre la surchauffe

La protection contre la surchauffe désactive le bloc d'alimentation lorsque la température interne atteint une certaine valeur. Cela est généralement causé par une surcharge de courant interne ou une défaillance de ventilateur.

Protection contre les courts-circuits

Un court-circuit se définit comme une impédance de sortie inférieure à 0,1 ohm. Entre autres, la protection contre les courts-circuits désactive le bloc d'alimentation en cas de court-circuit entre un rail 3,3 V, 5 V ou 12 V et tout autre rail, ou de court-circuit à la terre. Ce dispositif protège également le bloc d'alimentation ou les composants de votre ordinateur de tout endommagement en cas de court-circuit.

Protection contre les surcharges

La protection contre les surcharges désactive le bloc d'alimentation si la puissance absorbée se situe entre 115% et 135% de la puissance nominale.

Protection contre les defaillances catastrophiques

Les blocs d'alimentation doivent être munis d'un circuit de protection qui les désactive de manière sécuritaire afin d'éviter les dommages pouvant être causés par des défaillances catastrophiques telles que les flammes, la fumée excessive, les circuits imprimés carbonisés, les conducteurs fusionnés de circuits imprimés, les bruits assourdissants, les émissions de matérielux en fusion, etc.

MATÉRIEL COMPRIS ET SPECIFICATIONS - RM750x SHIFT

Dimensions: 160mm(L)× 150mm(L)× 86mm(H)

Contenu de l'emballage: Bloc d'alimentation, cable CA, cables CC, attaches de cables, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR RM750x SHIFT			CHARGE MAX.	SORTIE MAX.
MODELE RPS0159 +3.3V	20A			150W
N° DE PIECE	75-005190	+5V	20A
FRAQUENCY	47 - 63Hz	+12V	62.5A	750W
COURANT D'ENTRée	10 - 5A	+5Vsb	3A	15W
ENTRée NOMINALE CA	100 - 240V a.c.
PUISSANCE TOTALE: 750W

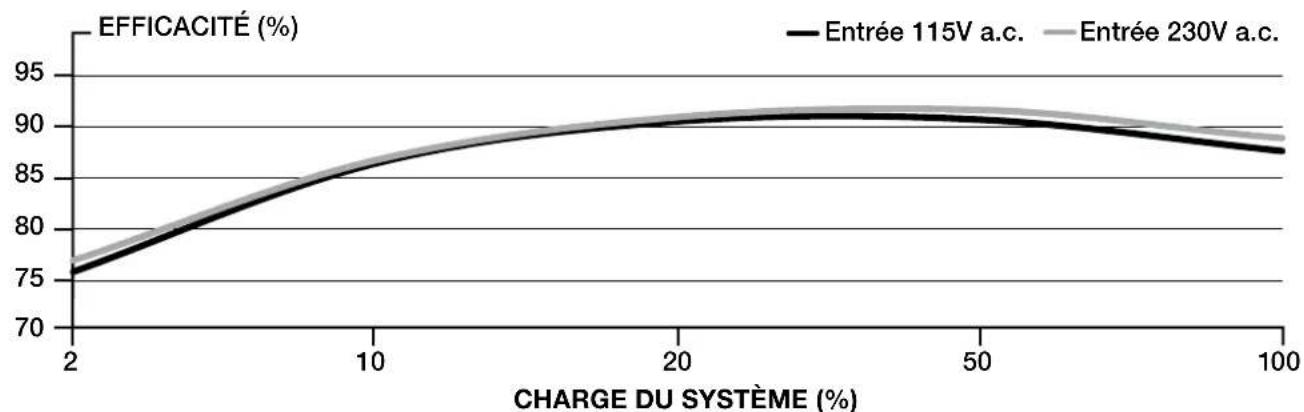

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR RM750x SHIFT

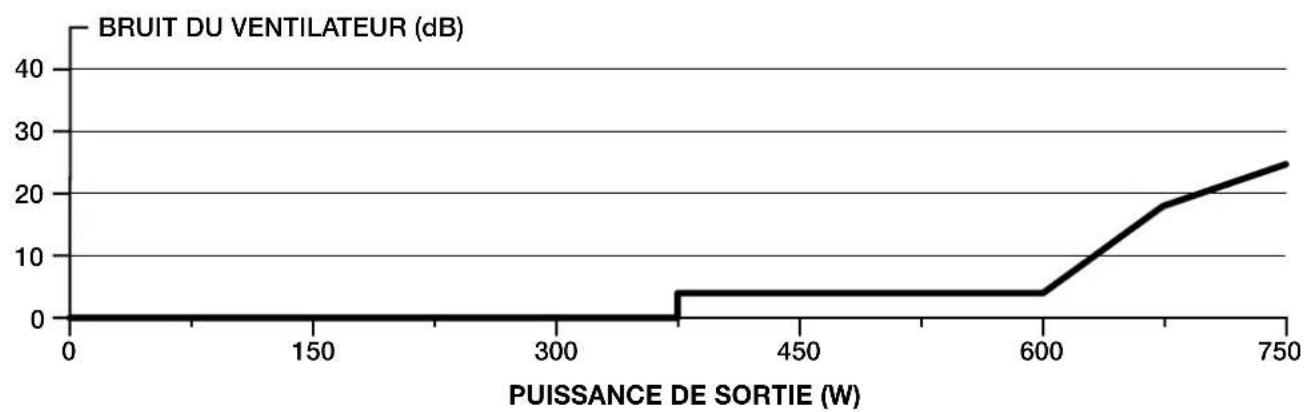

COURSE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION
CORSAIR RM750x SHIFT

MATÉRIEL COMPRIS ET SPECIFICATIONS - RM850x SHIFT

Dimensions: 160mm(L)× 150mm(L)× 86mm(H)

Contenu de l'emballage: Bloc d'alimentation, cable CA, cables CC, attaches de cables, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR RM850x SHIFT			CHARGE MAX.	SORTIE MAX.
MODELE RPS0160 +3.3V	20A			150W
N° DE PIECE	75-005191	+5V	20A
FRAQUENCY	47 - 63Hz	+12V	70.8A	849.6W
COURANT D'ENTRée	10 - 5A	+5Vsb	3A	15W
ENTRée NOMINALE CA	100 - 240V a.c.
PUISSANCE TOTALE: 850W

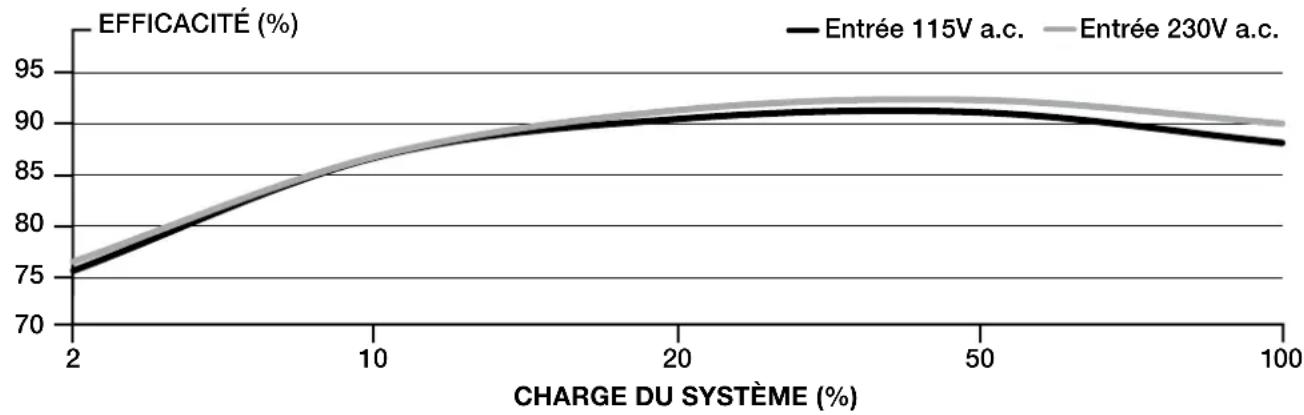

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR RM850x SHIFT

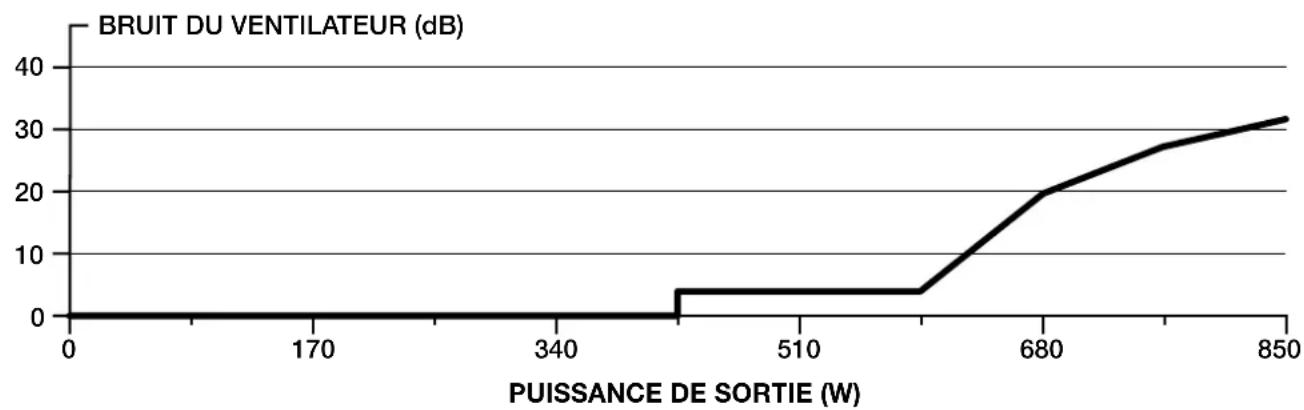

COURSE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION
CORSAIR RM850x SHIFT

MATERIAL COMPRIS ET SPECIFICATIONS - RM1000x SHIFT

Dimensions: 180mm(L)× 150mm(L)× 86mm(H)

Contenu de l'emballage: Bloc d'alimentation, cable CA, cables CC, attaches de cables, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR RM1000x SHIFT			CHARGE MAX.	SORTIE MAX.
MODELE RPS0161 +3.3V	20A			150W
N° DE PIECE	75-005192	+5V	20A
FRAQUENCY	47 - 63Hz	+12V	83.3A	1000W
COURANT D'ENTRée	12 - 6A	+5Vsb	3A	15W
ENTRée NOMINALE CA	100 - 240V a.c.
PUISSANCE TOTALE: 1000W

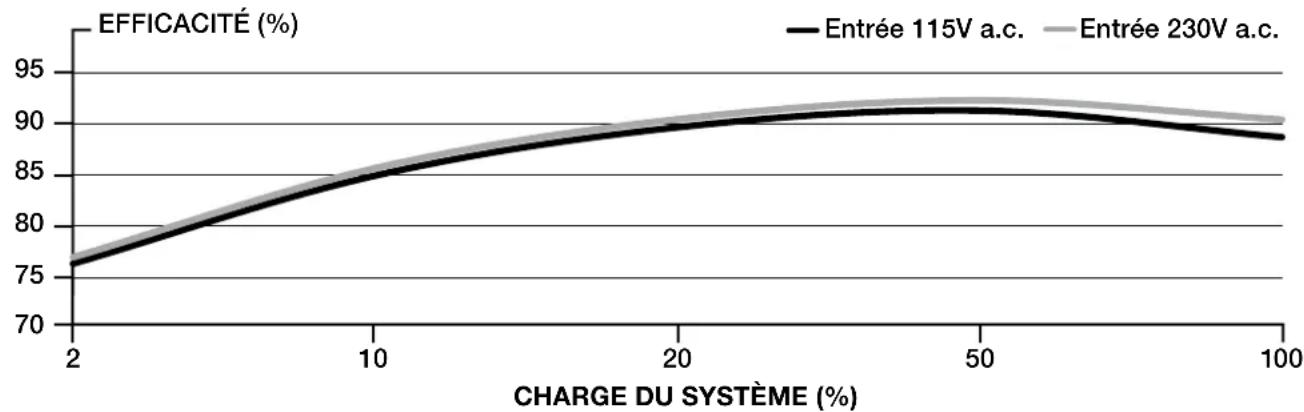

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR RM1000x SHIFT

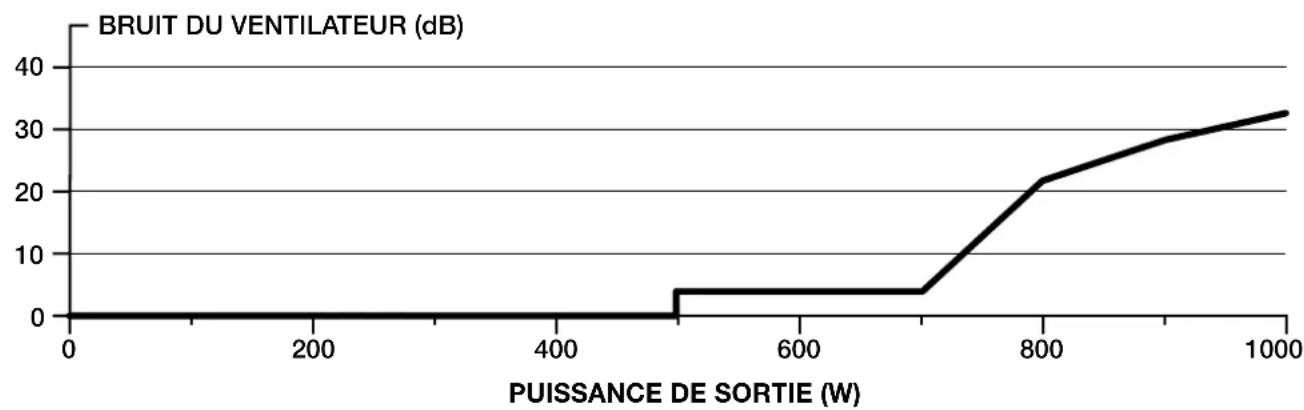

COURSE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION
CORSAIR RM1000x SHIFT

MATERIAL COMPRIS ET SPECIFICATIONS - RM1200x SHIFT

Dimensions: 180mm(L)× 150mm(L)× 86mm(H)

Contenu de l'emballage: Bloc d'alimentation, cable CA, cables CC, attaches de cables, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR RM1200x SHIFT			CHARGE MAX.	SORTIE MAX.
MODELE RPS0162 +3.3V	20A			150W
N° DE PIECE	75-005193	+5V	20A
FRAQUENCY	47 - 63Hz	+12V	100A	1200W
COURANT D'ENTRée	15 - 7.5A	+5Vsb	3A	15W
ENTRée NOMINALE CA	100 - 240V a.c.
PUISSANCE TOTALE: 1200W

Avertissement! Pour assurer le bon fonctionnement de l'appareil, utilisez uniquement les câbles CC fournis avec votre nouveau bloc d'alimentation, à moins que vos anciens câbles soient des câbles d'origine CORSAIR du même type. Veuillez vérifier le type de vos câbles existants avant de les utiliser!

Si vous montez un nouveau système, passez à l' étape 2:

1. Debranchez le cordon d'alimentation CA de votre prise murale ou système d'alimentation sans coupure (UPS) et de votre bloc d'alimentation existant.
2. Debranchez tous les cables d'alimentation de votre carte video, de votre carte mère et de tous les autres péripériques.
3. Suivez les instructions du manuel de votre boitier et demontez libre bloc d'alimentation existant.
4. Passez à l'étape 2.

ÉTAPE 2: INSTALLATION DU NOUVEAU BLOC D'ALIMENTATION

1. Assurez-vous que le cable d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions du manuel de votre boitier et installez le bloc d'alimentation avec les vis fournies.
3. Branchez le cable à 24 broches (ATX) sur la carte mère. Branchez le cable +12V à 8 broches (EPS12V) sur la carte mère.

a. Si vous carte mère dispose d'une prise +12V à huit broches, branchez le cable à huit broches directement sur votre carte mère.
b. Si vous carte mère dispose d'une prise à quatre broches, détache les quatre broches amovibles du cable à huit broches et branchez ce cable à quatre broches directement sur votre carte mère.
c. Certains cartes mères nécessitent un mélange de 8+4 broches, donc utilisez autant de câbles EPS12V que nécessaire et ne les confondez pas avec des câbles PCIe.

1. Branchez les cables pour peripériques, les cables PCI-Express et les cables SATA.

a. Branchez les cables SATA sur votre disque SSD SATA ou sur les prises d'alimentation de votre disque dur.
b. Si nécessaire, branchez les cables PCI-Express sur les prises d'alimentation de vos cartes video PCI-Express.
c. Branchez les cables pour peripériques sur les péripériques qui require un connecteur à 4 broches.
d. Assurez-vous que tous les cables sont bien branchés. Veillez également à conserver tous les cables modulaires non utilisés pour d'eventuels ajouts de composants.
5. Branchez le cordon d'alimentation CA sur le bloc d'alimentation et allumez ce dernier en faisant basculer l'interrupteur à la position MARCHE (marquee d'un « I »).
