MANUAL DE USUARIO RM1000x CORSAIR
Las fuentes de alimentacion complemente modulares CORSAIR RMx SHIFT Series, con certificacion 80 PLUS Gold, proportionan potencia friable y eficiente a su systemd.
SEGURIDAD Y PROTECCION
- Protección contra sobrevoltej (OVP)
Se requiere una proteccion contra sobrevoltaje para las salidas CC de 12 V, 5 V y 3,3 V para Cumplir con la specifications ATX. La OVP desconecta la fuente de alimentacion en caso de que las salidas de CC exceedan un nivel predeterminado por el fabricante. - Proteccion contra picos de corriente (OCP)
Se incluye OCP en los raíles de 3,3 V, 5 V y 12 V. La OCP asegura que la calidad de los raíles de voltaje de CC se mantenga bajo el nivoles seguros. - Protección frente a recalentamento (OTP)
La OTP asegura que la fuente de alimentacion se desconnecte cuando la temperatura interna alcance un nivel determinado. Este aumento de la temperatura suele deberse a una sobrecarga de corriente interna o un fallo en el ventilador.
- Protección frente a cortocircuitos (SCP)
Un cortocircuito se define comoequalquier impedancia de salute inferior a 0,1 ohmios. Entre otheras functions, la SCP garantiza que la fuente de alimentacion se desconnecte si ocurre un cortocircuito entre los railes de 3,3 V, 5V y 12V yequalquier otro rail, o con la toma atierra. Internacional asegura de que la unidad o los componentes del organador no sufran ningn daño en caso de cortocircuito.
- Protección contra sobrealimentación (OPP)
La proteccion contra sobrealimentacion apaga la fuente de alimentacion cuando la potencia consumida se encuentra entre el 115 y el 135% de la potencia nominal.
- Protección contrafallos catastróficos
La fuente de alimentacion debe contar con un circuito de proteccion que lve a cabo un apagado seguro a fin de evacar daños por qualquer fallo extremo, como llamas, homo excessivo, PCB carbonizada, conductor de PCB fundido, ruidos excessivos, emision de material fundido, etc.
HARDWARE Y ESPECIFICACIONES DE RM750x SHIFT
Dimensiones: 160mm(L)× 150mm(An)× 86mm(Al)
Contedio del paque: Fuente de alimentacion, cable de CA, juego de cables de CC, bridas, tornillos de montaje, folleto sobre seguridad
| TABLA DE ALIMENTACION DE CORSAIR RM750x SHIFT | CARGA MAXIMA | SALIDA MAXIMA | ||
| MODELO RPS0159 +3.3V | 20A | 150W | ||
| N.° DE PIEZA | 75-005190 | +5V | 20A | |
| FRECUENCIA | 47 - 63Hz | +12V | 62.5A | 750W |
| CORRIENTE DE ENTRADA | 10 - 5A | +5Vsb | 3A | 15W |
| POTENCIA DE ENTRADA DE CA | 100 - 240V a.c. | |||
| POTENCIA TOTAL: 750W | ||||

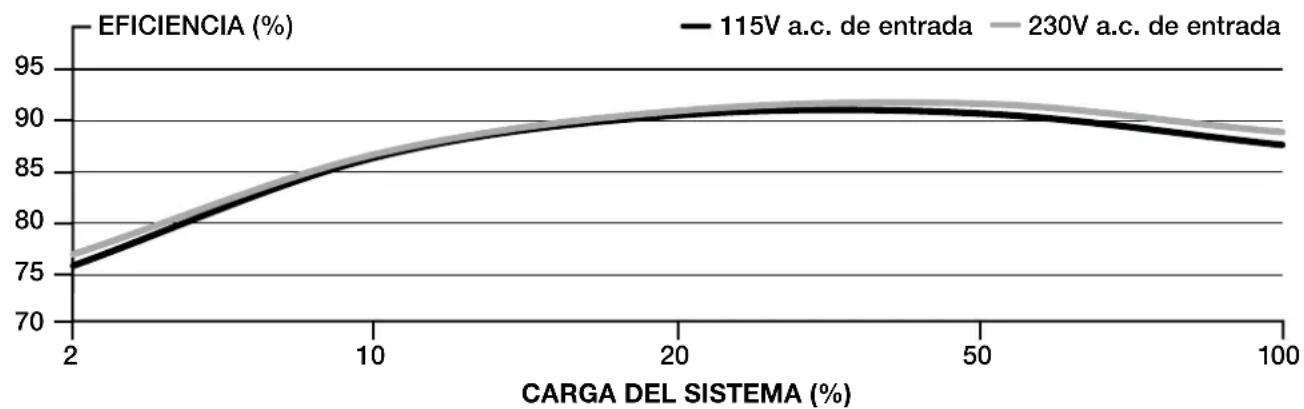

EFICIENCIA DE LA FUENTE DE ALIMENTACION CORSAIR RM750x SHIFT

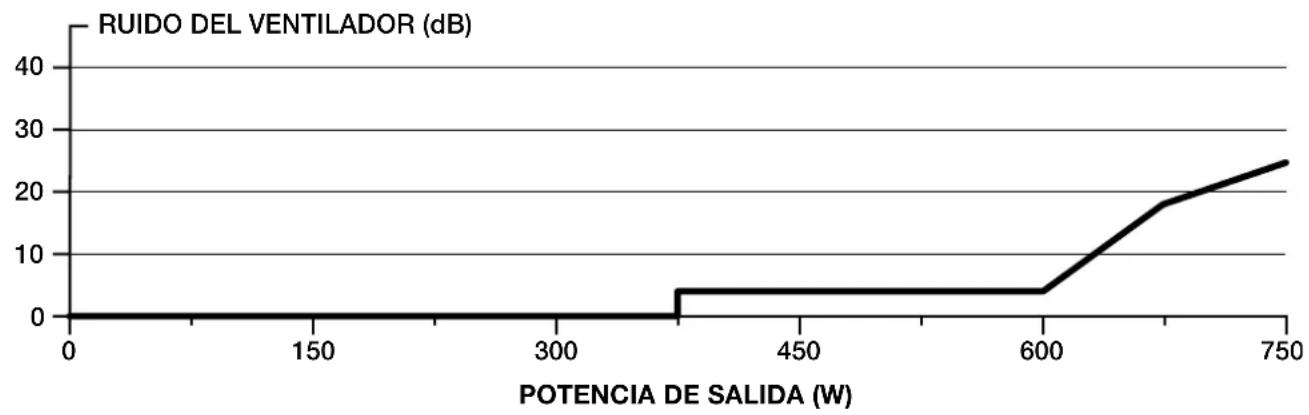

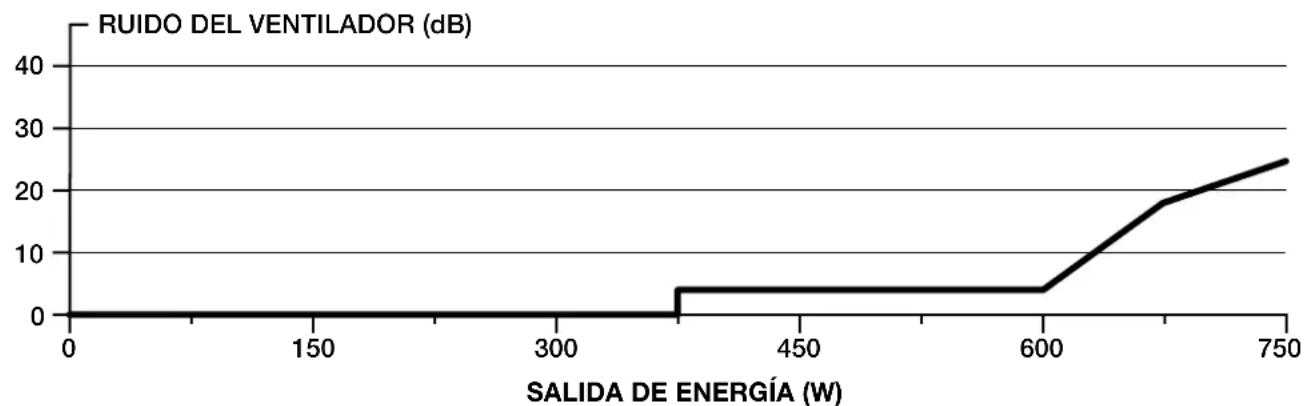

CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACION CORSAIR RM750x SHIFT
HARDWARE Y ESPECIFICACIONES DE RM850x SHIFT
Dimensiones: 160mm(L)× 150mm(An)× 86mm(Al)
Contido del paque: Fuente de alimentacion, cable de CA, bajo de cables de CC, bridas, tornillos de montaje, folleto sobre seguridad
| TABLA DE ALIMENTACION DE CORSAIR RM850x SHIFT | CARGA MAXIMA | SALIDA MAXIMA | ||
| MODELO RPS0160 +3.3V | 20A | 150W | ||
| N.° DE PIEZA | 75-005191 | +5V | 20A | |
| FRECUENCIA | 47 - 63Hz | +12V | 70.8A | 849.6W |
| CORRIENTE DE ENTRADA | 10 - 5A | +5Vsb | 3A | 15W |
| POTENCIA DE ENTRADA DE CA | 100 - 240V a.c. | |||
| POTENCIA TOTAL: 850W | ||||

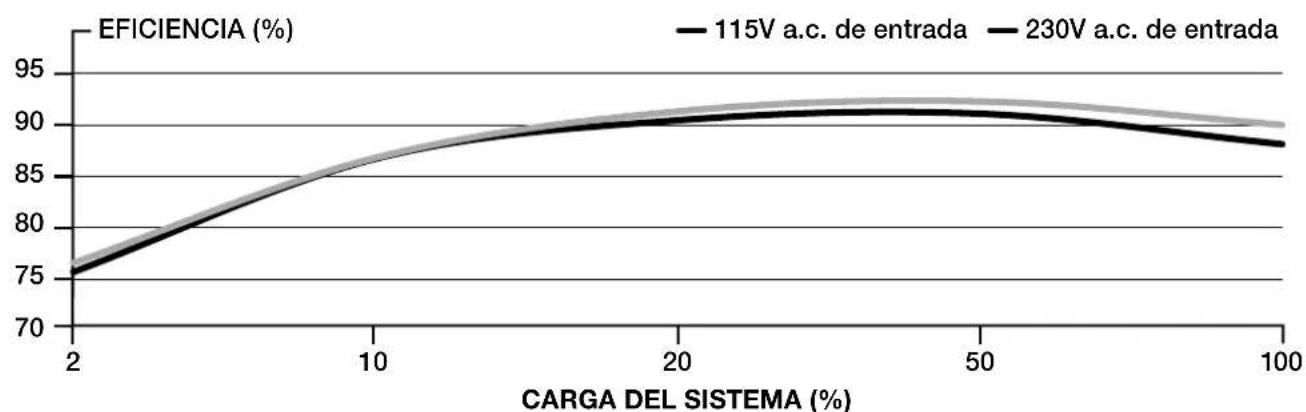

EFICIENCIA DE LA FUENTE DE ALIMENTACION CORSAIR RM850x SHIFT

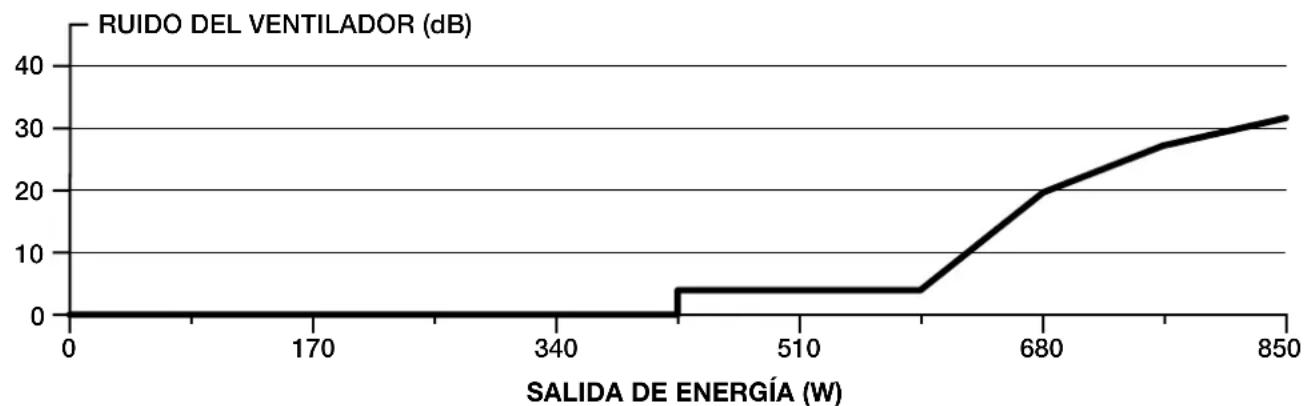

CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACION CORSAIR RM850x SHIFT
HARDWARE Y ESPECIFICACIONES DE RM1000x SHIFT
Dimensiones: 180mm(L)× 150mm(An)× 86mm(Al)
Contedio del paque: Fuente de alimentacion, cable de CA, juego de cables de CC, bridas, tornillos de montaje, folleto sobre seguridad
| TABLA DE ALIMENTACION DE CORSAIR RM1000x SHIFT | CARGA MAXIMA | SALIDA MAXIMA | ||
| MODELO RPS0161 +3.3V | 20A | 150W | ||
| N.° DE PIEZA | 75-005192 | +5V | 20A | |
| FRECUENCIA | 47 - 63Hz | +12V | 83.3A | 1000W |
| CORRIENTE DE ENTRADA | 12 - 6A | +5Vsb | 3A | 15W |
| POTENCIA DE ENTRADA DE CA | 100 - 240V a.c. | |||
| POTENCIA TOTAL: 1000W | ||||

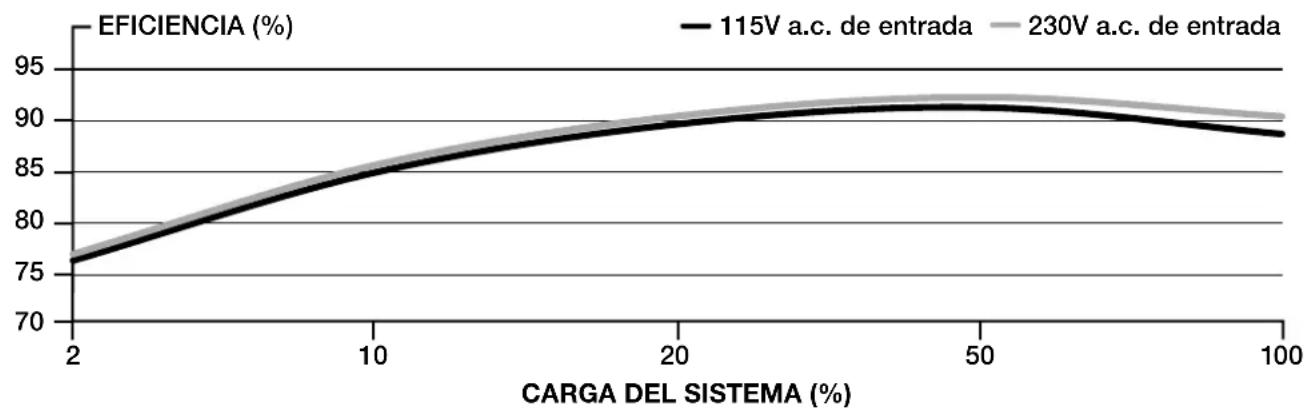

EFICIENCIA DE LA FUENTE DE ALIMENTACION CORSAIR RM1000x SHIFT

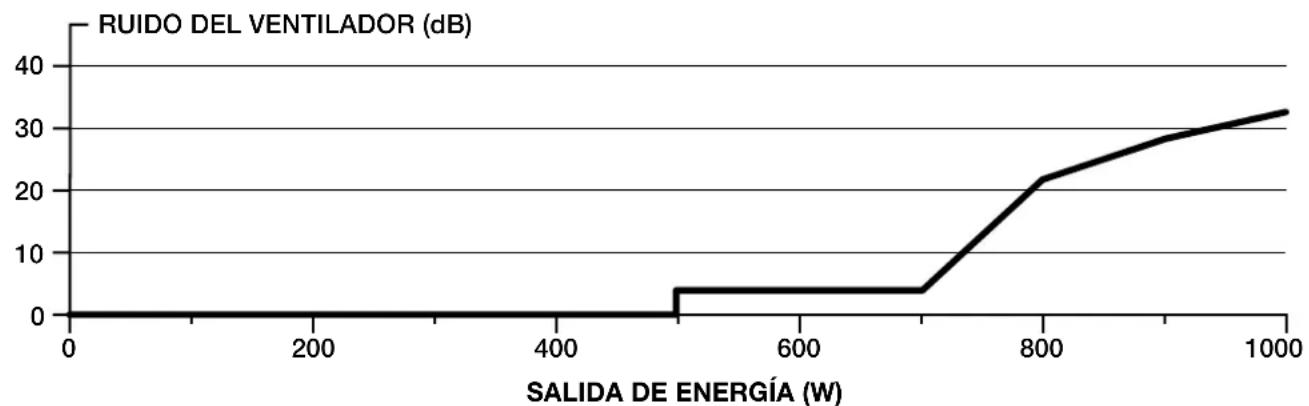

CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACION CORSAIR RM1000x SHIFT
HARDWARE Y ESPECIFICACIONES DE RM1200x SHIFT
Dimensiones: 180mm(L)× 150mm(An)× 86mm(Al)
Contedio del paque: Fuente de alimentacion, cable de CA, juego de cables de CC, bridas, tornillos de montaje, folleto sobre seguridad
| TABLA DE ALIMENTACION DE CORSAIR RM1200x SHIFT | CARGA MAXIMA | SALIDA MAXIMA | ||
| MODELO RPS0162 +3.3V | 20A | 150W | ||
| N.° DE PIEZA | 75-005193 | +5V | 20A | |
| FRECUENCIA | 47 - 63Hz | +12V | 100A | 1200W |
| CORRIENTE DE ENTRADA | 15 - 7.5A | +5Vsb | 3A | 15W |
| POTENCIA DE ENTRADA DE CA | 100 - 240V a.c. | |||
| POTENCIA TOTAL: 1200W | ||||

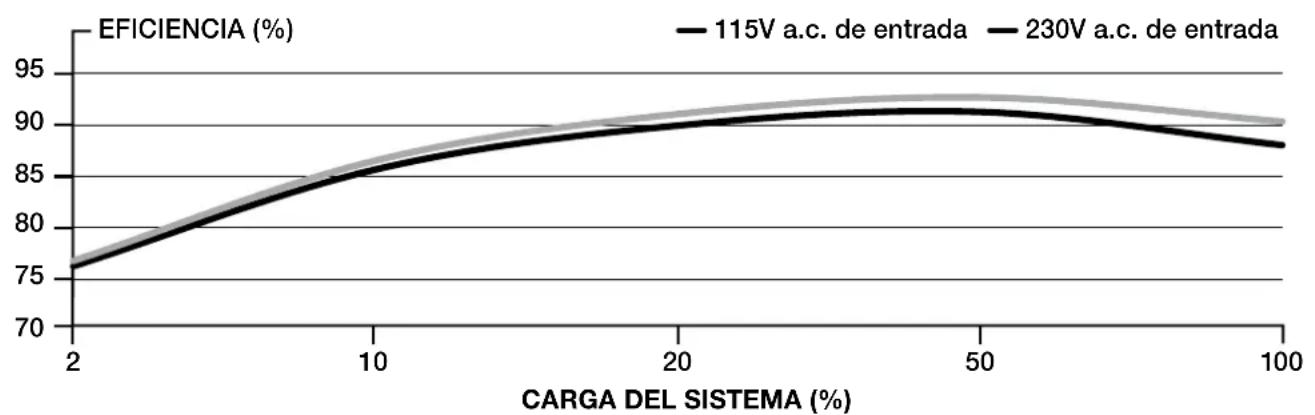

EFICIENCIA DE LA FUENTE DE ALIMENTACION CORSAIR RM1200x SHIFT

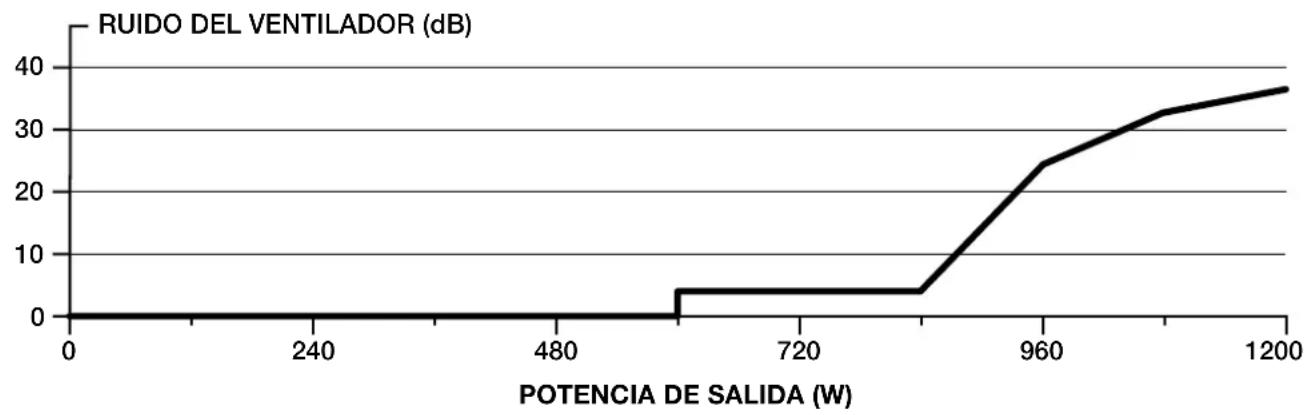

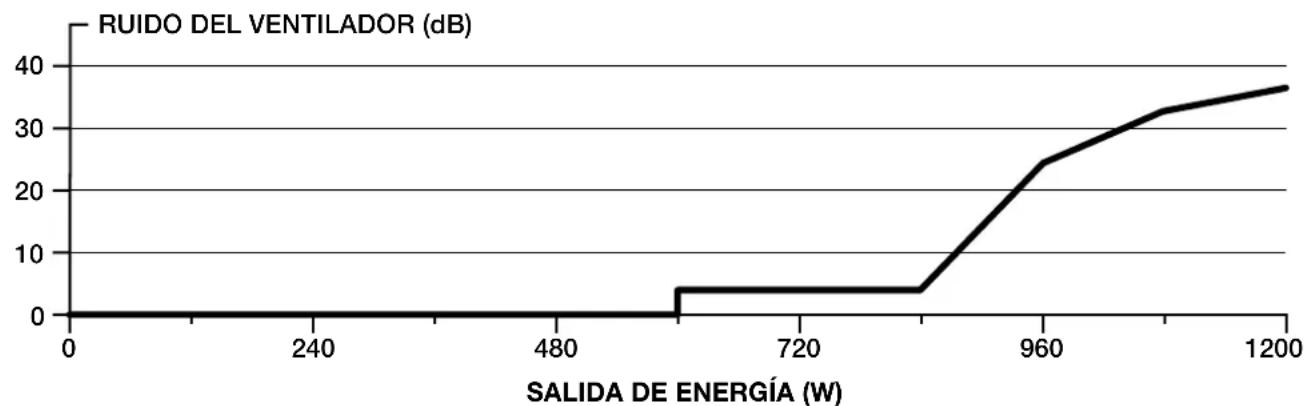

CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACION CORSAIR RM1200x SHIFT
INFORMACION SOBRE EL CABLE RMx SHIFT SERIES
| DESCRIPCION CTD. | |||||
| CONECTORES | LONGITUD TOTAL | 750W | 850W | 1000W | 1200W |
| Cable ATX (24 patillas) | 610mm ± 10mm 1 1 1 | ||||
| Cable EPS/ATX12V (8 patillas) (4+4) | 650mm ± 10mm 2 2 2 | 2 | |||
| Cable 12VHPWR (12+4) patillas | 650mm ± 10mm 1 1 1 | 1 | |||
| Cable PCIe 8 patillas (6+2) | 750mm ± 10mm 1 1 2 | 2 | |||
| Cable PCIe 8 patillas (6+2) | 650mm ± 10mm 1 2 3 | 4 | |||
| Cable SATA (4 SATA) | 800mm ± 10mm 3 3 4 | 4 | |||
| Cable PATA (4 patillas) | 750mm ± 10mm 1 2 2 | 2 | |||
INSTALLACION DE LA FUEnte DE ALIMENTACION RMx SHIFT SERIES
PASO 1: RETIRADA DE LA FUENTE DE ALIMENTACION ANTIGUA
Advertencia! Para garantizar un funciona correcto, utilise uniquamente los cables de CC incluidos con la!.
nueva fuente de alimentacion, salvo que los cables antiguos Sean cables CORSAIR originales del mesmo tipo.
Verifique el tipo de los cables antiguos antes de usarlos.
Si está ensamblando un sistema nuevo, vaya al paso 2:
- Desconecte el cable de alimentacion de CA del enchufe de la pared o de la UPS en la fuente de alimentacion existente.
- Desconecte todos los cables de alimentacion de la tarjeta de video, plac base y demas periféricos.
- Siga las indicaciones del manual del chasis y desinstale la fuente de alimentacion existente.
- Continuè con el Paso 2:
PASO 2: INSTALLACION DE LA FUENTE DE ALIMENTACION NUEVA
- Asegürese de que el cable de alimentación de CA de la fuente de alimentación no está conectado.
- Siga las indicaciones del manual del chasis e instale la fuente de alimentacion con los tornillos suministrados.
- Connecte el cable (ATX) de 24 pines a la placac base. Conecte el cable de +12V de 8 patillas (EPS12V) a la placac base.
a. Si la plac a base tiene un socket de ocho patillas +12V , conecte el cable de ocho patillas directamente.
b. Si la plac a base tiene un socket de quatre patillas, retire la pieza de quatre patillas del cable de ocho patillas y conecte directamente este cable de quatre patillas a la plac a base.
c. Algunas placas base requieren una combinacion de 8+4 patillas; use tantos cables EPS12V como sea necessario y no los confunda con los cables PCIe.
- Conecte los cables de los periféricos, los cables PCI-Express y los cables SATA.
a. Conecte los cables SATA a los sockets de alimentacion del disco duro o SSD SATA.
b. Conecte los cables PCI-Express a los sockets de alimentacion de las tarjetas de video PCI-Express, si fuera requisiteo.
c. Conecte los cables periféricos a cualquier periférico que requiera un conector de 4 patillas.
d. Asegüre se de que todos los cables esténfirmamente connectados. Asegüre de guardar todos los cables modulares que no utilise para posibles componentes ulteriores. - Connecte el cable de alimentacion de CA a la fuente de alimentacion y enciendala llvando el interruptor a la posicion ON (marca con "I").
INDICE
RM750x SHIFT
RM850x SHIFT
RM1000x SHIFT
RM1200x SHIFT
INSTALACION
jFELICITACIONES POR LA COMPRA DE SU NUEVA FUENTE DE ALIMENTACION CORSAIR RMx SHIFT SERIES ATX!
Las fuentes de alimentacion totalmente modulares CORSAIR RMx SHIFT Series ofrecen una alimentacion confiable de calidad 80 PLUS Gold para su systema.
SEGURIDAD Y PROTECCION
- Protección contra sobrevoltej (OVP)
La proteccion contra sobrevolhtaje para las salidas de corriente directa de 12 V, 5 V y 3,3 V es obligatoria para complir con la specifications ATX. La proteccion contra sobrevolhtaje apaga la fuente de alimentacion en caso de que la calidad de corriente directa exceeda un nivel establecido por el fabricante de la fuente de alimentacion. - Protección contra sobrecorriente (OCP)
La proteccion contra sobrecorriente está presente en los rieles de 3,3 V, 5 V y 12 V. La proteccion contra sobrecorriente garantiza que la calidad de los rieles de tension de corriente directa se mantenga bajo del上限es para brindar una operacion segura. - Proteccion contra sobretemperatura (OTP)
La proteccion contra sobretemperatura garantiza que la fuente de alimentacion se apague cuando la temperatura interna alcance un nivel determinado. Esto suele ser el resultado de una sobrecarga de la corriente interna o una falla del ventilador. - Protección contra cortocircuito (SCP)
Un cortocircuito se define como cadaquier impedancia de salute de menos de 0,1 ohmios. Entre otheras cosas, la proteccion contra cortocircuito garantiza que la fuente de alimentacion se apague si los rieles de 3,3 V, 5 V y 12 V generan un cortocircuito con cadaquier otheri riel o con la tierra. Internacional garantiza que no se dae la unidad ni los componentes de su equipo en caso de que se presente un cortocircuito. - Protección contra sobrecarga (OPP)
La proteccion contra sobrecarga apaga la fuente de alimentacion cuando el consumo de energia es del 115 al 135% con respecto a la potencia nominal.
- Protección contra fallas catastróicas
La fuente de alimentaciónDebe tener un circuito de protección para apagarse de forma segura, a fin de evitar daños por fallas catastrophicas, como la presencia de llamas, humano excessivo, PCB carbonizado, un conductor de PCB fundido, ruido alarmante, la emisión de material derretido, etc.
TORNILLERIA INCLUDEA Y ESPECIFICACIONES DE LOS MODELOS RM750x SHIFT
Dimensiones: 160mm(L)× 150mm(An)× 86mm(Alt)
Contenido del paque: Fuente de alimentacion, cable de corriente alterna, cables de corriente directa, sujetacables, tornillos de montaje y folleto de seguridad
| TABLA DE ALIMENTACION DE CORSAIR RM750x SHIFT | CARGA MAXIMA | SALIDA MAXIMA | ||
| MODELO RPS0159 +3.3V | 20A | 150W | ||
| N.° DE PIEZA | 75-005190 | +5V | 20A | |
| FRECUENCIA | 47 - 63Hz | +12V | 62.5A | 750W |
| CORRIENTE DE ENTRADA | 10 - 5A | +5Vsb | 3A | 15W |
| CAPACIDAD DE ENTRADA DE CA | 100 - 240V a.c. | |||
| ENERGÍA TOTAL: 750W | ||||

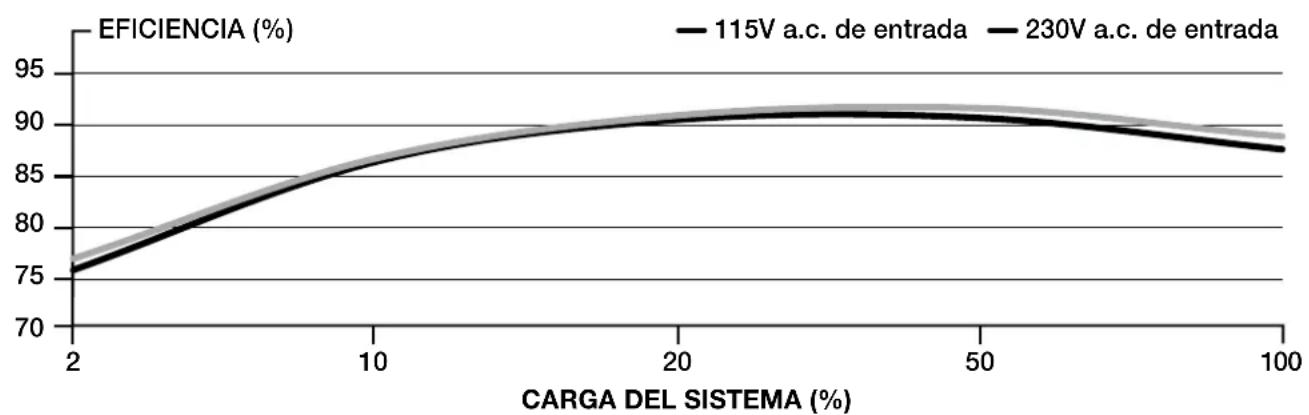

EFICIENCIA DE LA FUENTE DE ALIMENTACION CORSAIR RM750x SHIFT
CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACION CORSAIR RM750x SHIFT
TORNILLERIA INCLUDEA Y ESPECIFICACIONES DE LOS MODELOS RM850x SHIFT
Dimensiones: 160mm(L)× 150mm(An)× 86mm(Alt)
Contenido del paque: Fuente de alimentacion, cable de corriente alterna, cables de corriente directa, sujetacables, tornillos de montaje y folleto de seguridad
| TABLA DE ALIMENTACION DE CORSAIR RM850x SHIFT | CARGA MAXIMA | SALIDA MAXIMA | ||
| MODELO RPS0160 +3.3V | 20A | 150W | ||
| N.° DE PIEZA | 75-005191 | +5V | 20A | |
| FRECUENCIA | 47 - 63Hz | +12V | 70.8A | 849.6W |
| CORRIENTE DE ENTRADA | 10 - 5A | +5Vsb | 3A | 15W |
| CAPACIDAD DE ENTRADA DE CA | 100 - 240V a.c. | |||
| ENERGÍA TOTAL: 850W | ||||
EFICIENCIA DE LA FUENTE DE ALIMENTACION CORSAIR RM850x SHIFT

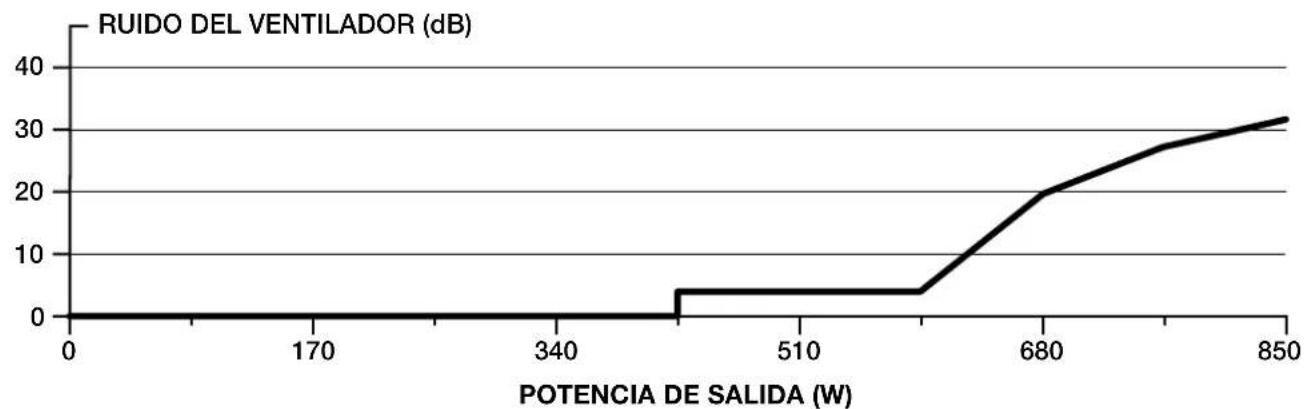

CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACION CORSAIR RM850x SHIFT
TORNILLERIA INCLUDEA Y ESPECIFICACIONES DE LOS MODELOS RM1000x SHIFT
Dimensiones: 180mm(L)× 150mm(An)× 86mm(Alt)
Contenido del paque: Fuente de alimentacion, cable de corriente alterna, cables de corriente directa, sujetacables, tornillos de montaje y folleto de seguridad
| TABLA DE ALIMENTACION DE CORSAIR RM1000x SHIFT | CARGA MAXIMA | SALIDA MAXIMA | ||
| MODELO RPS0161 +3.3V | 20A | 150W | ||
| N.° DE PIEZA | 75-005192 | +5V | 20A | |
| FRECUENCIA | 47 - 63Hz | +12V | 83.3A | 1000W |
| CORRIENTE DE ENTRADA | 12 - 6A | +5Vsb | 3A | 15W |
| CAPACIDAD DE ENTRADA DE CA | 100 - 240V a.c. | |||
| ENERGÍA TOTAL: 1000W | ||||
EFICIENCIA DE LA FUENTE DE ALIMENTACION CORSAIR RM1000x SHIFT
CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACION CORSAIR RM1000x SHIFT
TORNILLERIA INCLUDEA Y ESPECIFICACIONES DE LOS MODELOS RM1200x SHIFT
Dimensiones: 180mm(L)× 150mm(An)× 86mm(Alt)
Contenido del paque: Fuente de alimentacion, cable de corriente alterna, cables de corriente directa, sujetacables, tornillos de montaje y folleto de seguridad
| TABLA DE ALIMENTACION DE CORSAIR RM1200x SHIFT | CARGA MAXIMA | SALIDA MAXIMA | ||
| MODELO RPS0162 +3.3V | 20A | 150W | ||
| N.° DE PIEZA | 75-005193 | +5V | 20A | |
| FRECUENCIA | 47 - 63Hz | +12V | 100A | 1200W |
| CORRIENTE DE ENTRADA | 15 - 7.5A +5Vsb 3A 15W | |||
| CAPACIDAD DE ENTRADA DE CA | 100 - 240V a.c. | |||
| ENERGÍA TOTAL: 1200W | ||||

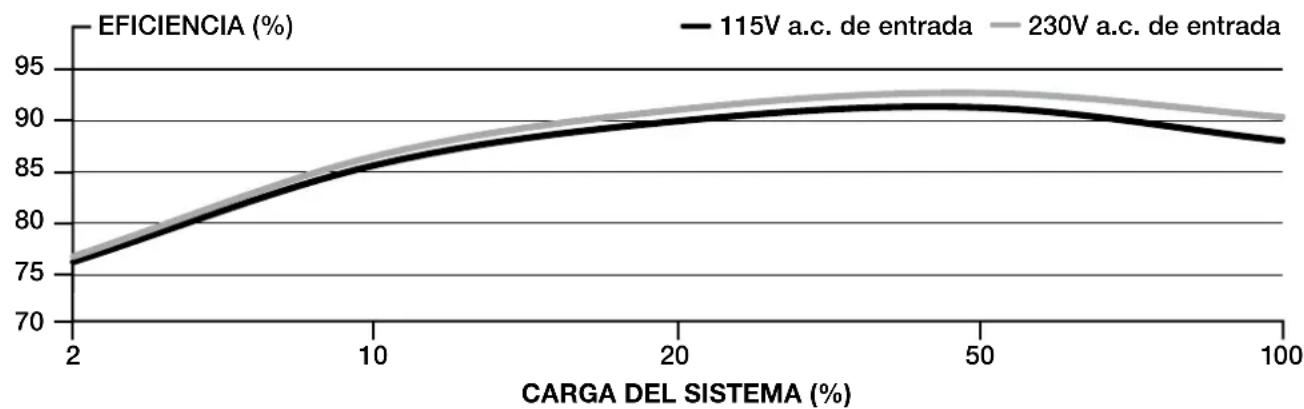

EFICIENCIA DE LA FUENTE DE ALIMENTACION CORSAIR RM1200x SHIFT
CURVA DE RUIDO DEL VENTILADOR DE LA FUENTE DE ALIMENTACION CORSAIR RM1200x SHIFT
INFORMACION DE LOS CABLES DE CORSAIR RMx SHIFT SERIES
| DESCRIPICón CANT. | |||||
| CONECTORES | LONGITUD TOTAL | 750W | 850W | 1000W | 1200W |
| Cable ATX (24 pines) | 610mm ± 10mm 1 1 1 | 1 | |||
| Cable EPS/ATX 12 V de 8 pines (4+4) | 650mm ± 10mm 2 2 2 | 2 | |||
| Cable 12VHPWR (12+4) pines | 650mm ± 10mm 1 1 1 | 1 | |||
| Cable PCIe 8 pines (6+2) | 750mm ± 10mm 1 1 2 | 2 | |||
| Cable PCIe 8 pines (6+2) | 650mm ± 10mm 1 2 3 | 4 | |||
| Cable SATA (4 SATA) | 800mm ± 10mm 3 3 4 | 4 | |||
| Cable PATA (4 pines) | 750mm ± 10mm 1 2 2 | 2 | |||
INSTALLACION DE SU NUEVA FUENTE DE ALIMENTACION RMx SHIFT SERIES
PASO 1: CÓMoyo EXTRAER SU FUENTE DE ALIMENTACION EXISTENTE
iAdvertencia! Para garantizar un functionamento adequado, utilise uniquamente los cables de corrente directa que vienen incluidos con su nuova fuente de alimentacion, a menos que yaonga cables CORSAIR genuinos del mesmo tipo. Antes de usolos, compruebe que los cables que tengasan del tipo adequado.
Si está armando un nuevo sistemas, dirijase directamente al caso 2:
- Desconecte el cable de corriente alterna de la toma de la pared o de la fuente de alimentacion y de la fuente de alimentacion existente.
- Desconecte todos los cables de energia de la tarjeta de video, de la placa base y de todos los demás periféricos.
- Siga las instrucciones del manual del chasis y desinstale la fuente de alimentacion existente.
- Continué con el paso 2.
PASO 2: CÓMoyo INSTALAR LA NUEVA FUENTE DE ALIMENTACION
- Asegürese de que el cable de energia de CA de la fuente de alimentacion no está connectado.
- Siga las indicaciones del manual del chasis e instale la fuente de alimentacion con los tornillos proportionados.
- Connecte el cable de 24 pines (ATX) a la placac base. Conecte el cable de 8 pines +12V (EPS 12 V) a la placac base.
a. Si la plac a baseiene una clavija de ocho pines de +12V ,conecte el cable de ocho pines directamente a la plac a base.
b. Si la plac a base tiena una toma de quatre pines, extraiga los quatre pines del cable de ocho pines y conecte este cable de quatre pines directamente a la plac base.
c. Algunas placas baseuen要把iruna combinacion de 8 + 4 pines. Utilice todos los cables EPS de 12 V que sean necessarios y no los confunda con los cables PCIe.
- Conecte los cables de los periféricos, de PCI-Express y de SATA.
a. Conecte los cables de SATA al SSD SATA o a las tomas de alimentacion del disco duro.
b. Conecte los cables PCI-Express a las tomas de alimentacion de las tarjetas de video PCI-Express si es requisiteo.
c. Conecte los cables de los periféricos a los periféricos que requieran un conector de 4 pines.
d. Asegürese de que todos los cables estén bien ajustados en su conexión. Guarde cualquier cable modular sin utiliser para(agregar componentes en el futuro.
5. Conecte el cable de alimentacion de CA en la fuente de alimentacion y enciendala. Paraarlo, presione el interruptor a la posicion de encendido (marca con "I").
