INSTRUKCJA OBSŁUGI RM1000x CORSAIR
W pelni moduIowe zasilacze CORSAIR z seriII RMx SHIFT zapewniaja niedawodnie zasilanie komputera ze sprawnosci klasy 80 PLUS Gold.
BEZPIECZENSTWO
Zabezpieczenia nadnapieciowe (OVP)
Zgodnosć ze specyfikacja ATX wymaga zabezmieczenia nadnapięciowego wyjsć prȩdu stało o napiéciu 12 V, 5 V i 3,3 V. Funkcja zabezmieczenia nadnapiȩciowego wylącza zasilacz,łącie napiȩcie prȩdu stało przyzekroczy przy Okreslony przyez produkta zasilacza.
- Zabezpieczenie nadpradowe (OCP)
Zabepieczenia nadpradowe wystepuje na szynach 3,3 V, 5 V i 12 V. Zabepieczenia nadpradowe utrzymuzej poziom wyjsciowy szyn zasilania pradem sta tym w bezpiecznym zakresie.
- Zabepieczenie przydaczneki temperatury (OTP)
Zabepieczenie przyd przekroczenia temperatury powoduje wylaczenia zasilacza, kiedy temperatura w mygo wętrzu przykroczy okreslony poziom. Wynika to zazwyczaj z wewnetrznego przyciezenia prȩadowsego lub awarii wentylatora. - Ochrona przyd zwarciami (SCP)
Zwarcie definiuje sie jako rezystancje wyjsciowa na poziomie mniejszym niz 0,1 om. Ochrona przyzed zwarciami powoduje miedzy innymi wyłaczenia zasilacza w przypadku zwarcia szyny 3,3 V, 5 V lub 12 V z jakakolwiek inną szyn lub z masa. Chroni takze przyded uszkodzeniem urzadzenia lub elementów komputera w razie wystapienia zwarcia.
- Ochrona przyd przyekroczeniem mocy (OPP)
Ochrona przyd przekrocieniem mocy wyłacza zasilacz, gdy jej podó r mieci są w przyedziale od 115% do 135% mocy znamionowej. - Ochrona przyd katastrofa
Zasilacz musiMIC obwoD ochronny zapewniajacy bezpieczne wylaczenie w przypadku katastrophicznych zdarzen, takich jak pozar, nadmiar dymu, zweglenie pIytki obwodu drukowanego, spiEcie przewodnika na pIytce drukowanej, nagly haAs, emisja stopionego materialu itd.
ZAWARTOSC ZESTAWU I DANE TECHNICZNE ZASILACZA RM750x SHIFT
Wymiary: 160mm(dt.) × 150mm(szer.) × 86mm(wys.)
Zawartosc opakowania: Zasilacz, przywod zasilania pradem przyemiennym, zestaw przywodów zasilania pradem stałym, opaski zaciskowe do przywodów, szuby montaźowe, broszura z informacjami o bezpiecznychwie
| LABELA ZASILANIA CORSAIR RM750x SHIFT MAKS. OBCIAJENIE | MAKS. MOC WYJSCIOWA | |||
| MODEL RPS0159 +3.3V 20A | 150W | |||
| NR KATALOGOWY | 75-005190 | +5V | 20A | |
| CZEESTOTLIWOŚC | 47 - 63Hz | +12V | 62.5A | 750W |
| NATEZENIE WEJSCIOWE | 10 - 5A | +5Vsb | 3A | 15W |
| ZASILANIE WEJSCIOWE PRADEM PRZEMIENNYM (AC) | 100 - 240V a.c. | |||
| ŁACZNA MOC: 750W | ||||

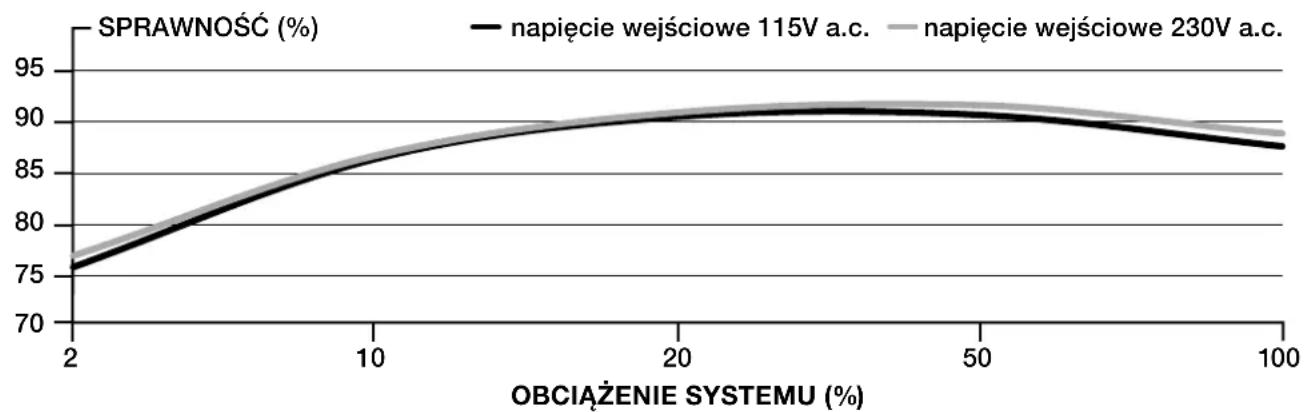

SPRAWNOSC ZASILACZA CORSAIR RM750x SHIFT

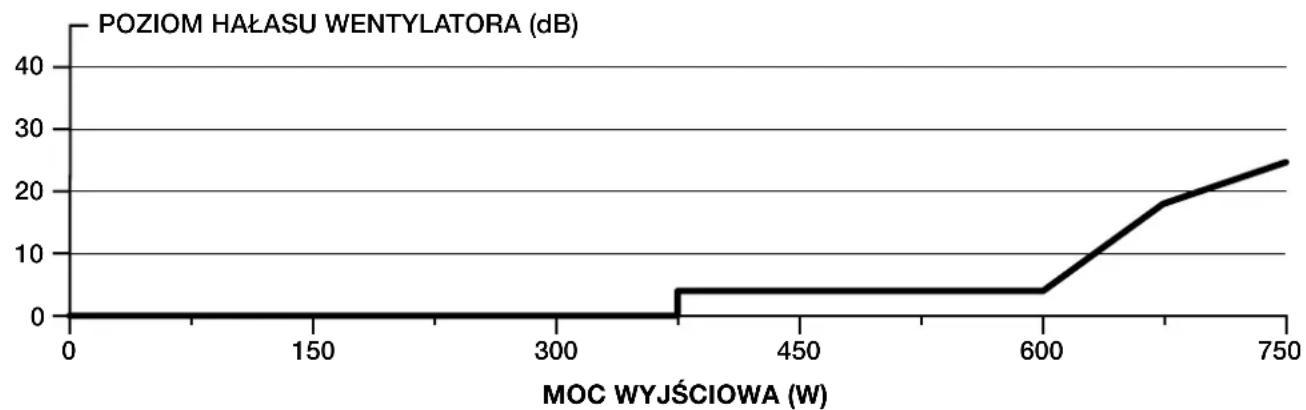

KRZYWA HÁLASU WENTYLATORA ZASILACZA CORSAIR RM750x SHIFT
ZAWARTOSC ZESTAWU I DANE TECHNICZNE ZASILACZA RM850x SHIFT
Wymiary: 160mm(dt.) × 150mm(szer.) × 86mm(wys.)
Zawartosc opakowania: Zasilacz, przywod zasilania pradem przyemiennym, zestaw przywodów zasilania pradem stałym, opaski zaciskowe do przywodów, szuby montaźowe, broszura z informacjami o bezpieczędstwie
| LABELA ZASILANIA CORSAIR RM850x SHIFT MAKS. OBCIAJENIE | MAKS. MOC WYJSCIOWA | |||
| MODEL RPS0160 +3.3V 20A | 150W | |||
| NR KATALOGOWY | 75-005191 | +5V | 20A | |
| CZEESTOTLIWOŚC | 47 - 63Hz | +12V | 70.8A | 849.6W |
| NATEZENIE WEJSCIOWE | 10 - 5A | +5Vsb | 3A | 15W |
| ZASILANIE WEJSCIOWE PRADEM PRZEMIENNYM (AC) | 100 - 240V a.c. | |||
| ŁACZNA MOC: 850W | ||||

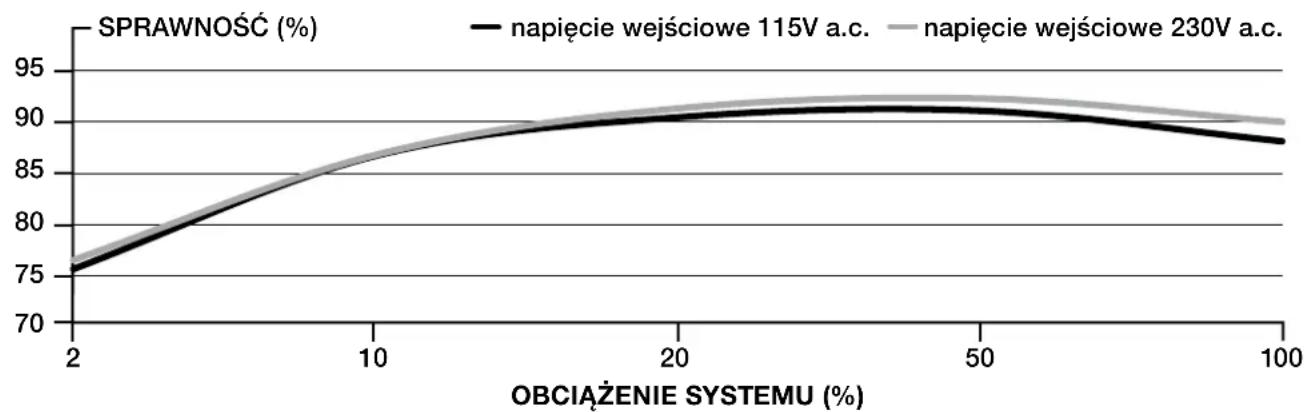

SPRAWNOSC ZASILACZA CORSAIR RM850x SHIFT

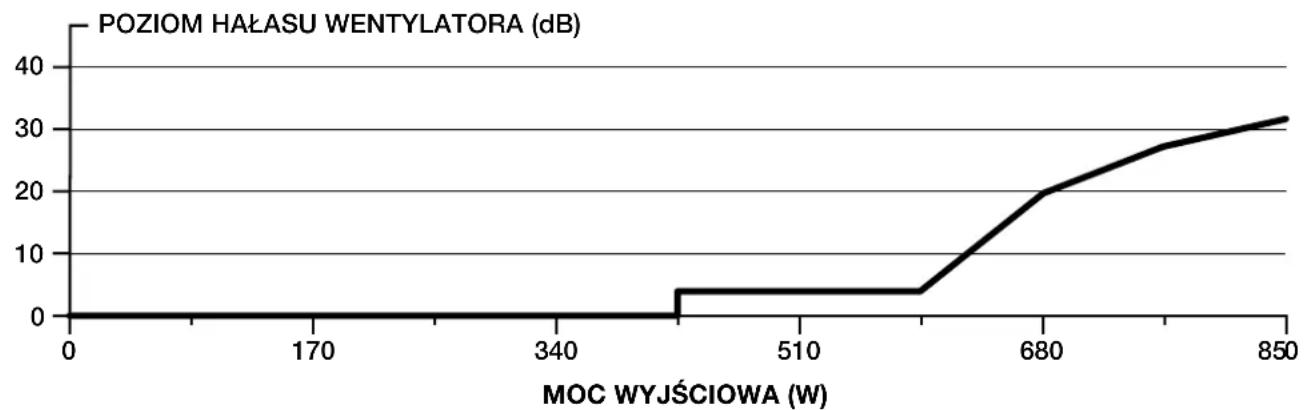

KRZYWA HÁLASU WENTYLATORA ZASILACZA CORSAIR RM850x SHIFT
ZAWARTOSC ZESTAWU I DANE TECHNICZNE ZASILACZA RM1000x SHIFT
Wymiary: 180mm(dt.) × 150mm(szer.) × 86mm(wys.)
Zawartosc opakowania: Zasilacz, przywod zasilania pradem przyemiennym, zestaw przywodów zasilania pradem stałym, opaski zaciskowe do przywodów, szuby montaźowe, broszura z informacjami o bezpieczędstwie
| LABELA ZASILANIA CORSAIR RM1000x SHIFT MAKS. OBCIÁÑENIE | MAKS. MOC WYJŚCIOWA | |||
| MODEL RPS0161 +3.3V 20A | 150W | |||
| NR KATALOGOWY | 75-005192 | +5V | 20A | |
| CZEESTOTLIWOŚC | 47 - 63Hz | +12V | 83.3A | 1000W |
| NATEżENIE WEJŚCIOWE | 12 - 6A | +5Vsb | 3A | 15W |
| ZASILANIE WEJŚCIOWE PRADX PRZEMIENNYM (AC) | 100 - 240V a.c. | |||
| ŁACZNA MOC: 1000W | ||||
Zawartosc opakowania: Zasilacz, przywod zasilania pradem przyemiennym, zestaw przywodów zasilania pradem stałym, opaski zaciskowe do przywodów, szuby montaźowe, broszura z informacjami o bezpieczędstwie
| LABELA ZASILANIA CORSAIR RM1200x SHIFT MAKS. OBCIÁZENIE | MAKS. MOC WYJSCIOWA | |||
| MODEL RPS0162 +3.3V 20A | 150W | |||
| NR KATALOGOWY | 75-005193 | +5V | 20A | |
| CZEESTOTLIWOŚC | 47 - 63Hz | +12V | 100A | 1200W |
| NATEżENIE WEJŚCIOWE | 15 - 7.5A | +5Vsb | 3A | 15W |
| ZASILANIE WEJŚCIOWE PRADX PRZEMIENNYM (AC) | 100 - 240V a.c. | |||
| ŁACZNA MOC: 1200W | ||||
| OPIS LICZBA | |||||
| ZŁACZA | ŁACZNA DŁUGOŚC | 750W | 850W | 1000W | 1200W |
| Przewód ATX (24 styki) | 610mm ± 10mm 1 1 1 | ||||
| Przewód EPS/ATX12V (8-stykowy) (4+4) | 650mm ± 10mm 2 2 2 | ||||
| Przewód 12VHPWR (12+4) stykowy | 650mm ± 10mm 1 1 1 | ||||
| Przewód PCIe 8 styki (6+2) | 750mm ± 10mm 1 1 2 | ||||
| Przewód PCIe 8 styki (6+2) | 650mm ± 10mm 1 2 3 4 | ||||
| Przewód SATA (4 SATA) | 800mm ± 10mm 3 3 4 | ||||
| Przewód PATA (4 styki) | 750mm ± 10mm 1 2 2 | ||||
MONTAZ NOWEGO ZASILACZA Z SERII RMx SHIFT
KROK 1: DEMONTAZ DOTYCHCZASOWEGO ZASILACZA
Ostrzeżenie! W celu zapewnia prawidłowego dzialaniaNSEUzy uzywac tylko przewodow zasilania pradem stahm (DC) znajdujacysie w komplecie z nowym zasilaczem, chyba ze stare przewody są oryginalnym produktem CORSAIRkiego samego typu. Przed uzyciem dotychczasowych przewodow arose upewnic,czy są togo samego typu.
W przypadku składania nowego komputera przyjdź do kroku 2.
- Ołącz przywoź zasilania AC od gniazda sciennégo lub zasilacza awarynjego UPS i od dotychczasowej zasilacza.
- Odłucz wszystkie przyzewody zasilajace z karty video, pły glównj i innych urzadzen peryferyjnych.
- Zdemontuj dotychczasowy zasilacz zgodnie ze wskazówki zawartymi w instrukcji obstugi obudowy.
- Przejdz do kroku 2.
KROK 2: MONTOWANIE NOWEGO ZASILACZA
- Upewnij sie, ze kabel zasilania pradem przemiennym nie jest podłuczony.
- Zamontuj zasilacz przy uzyciu srbudodanych w zestawie - zgodnie ze wskazowkami zawartymi w instrukcji obstugi obudowy.
- Podlacz 24-stykowy przywod (ATX) do pły glównej. Podlacz 8-stykowy przywod +12 V (EPS12V) do pły glównej.
a. Jesli plyta glowna ma 8-stykowe gniazdo +12V podlacz przywod 8-stykowy bezposrednio do pły glownej.
b. Jesli plyta glowna ma gniazdo 4-stykowe, odlacz element 4-stykowy od przywodu 8-stykowej, a nastepnie podlacz przygotowy w ten sposob przywod 4-stykowy bezposrednio do plyty glownej.
c. Niektóre plyt gyłowne wymagaj kombinatori 8+4 styków - uzyj odpowiednej liczby przywodów EPS12V i ne pomyl ich z przywodami PCIe.
- Podlacz przywody urzadzen peryferyjnych, PCI-Express i SATA.
a. Podlacz przywody SATA do gniazd zasilania dysku SSD SATA lub dysku twardego.
b. W razie potrzeby podlacz przywody PCI-Express do gniazd zasilania kart video PCI-Express.
c. Podlacz przywod urzadzen peryferyjnych do elementów ze złuczem 4-stykowym.
d. Sprawdz,czy wszystkie przywody są dokladynie podlaczone.Zachowaj pozostale przywody z modułowego systemu okablowania na potrzeby podlaczenia dodatkowych podzespolow w przyszlosci. - Podźyszów d zasilania AC do zasilacza i wąc zasilacz, naczskajc wącznik (pozycja ON - Węczone oznacznaja są „l").
