Video Doorbell 2K - Sonnette de portes eufy - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette vidéo
Marque	Eufy
Modèle (sonnette)	T8210
Modèle (HomeBase)	T8010
Résolution vidéo	2K
Alimentation	Batterie intégrée ou câblage de sonnette existant
Autonomie de la batterie	Jusqu'à 6 mois (10 événements/jour, 20 s/enregistrement)
Temps de charge	6 heures (0 à 100%)
Port de charge	Micro USB
Détection de mouvement	Oui, avec capteur intégré
Vision nocturne	Oui, par infrarouge
Connectivité	Wi-Fi via HomeBase 2 (Ethernet requis pour le HomeBase)
Stockage	Intégré dans le HomeBase (non spécifié)
Application	eufy Security (iOS et Android)
Installation	Murale, hauteur recommandée de 1,2 m
Contenu de la boîte	Sonnette vidéo, HomeBase 2, support de montage, cale à 15°, jeu de vis, câble de charge, broche de déverrouillage, guide de démarrage rapide
Sécurité	Conforme FCC, IC ; distance RF minimale de 20 cm

FOIRE AUX QUESTIONS - Video Doorbell 2K eufy

Comment installer la sonnette Eufy Video Doorbell 2K ?

Pour l'installation, suivez les étapes : connectez le HomeBase 2 à votre routeur via Ethernet, téléchargez l'application eufy Security, puis fixez le support de montage à 1,2 m du sol. Utilisez la cale à 15° pour un champ de vision élargi. Alignez la sonnette en haut et enclenchez-la en bas.

Quelle est l'autonomie de la batterie ?

L'autonomie peut atteindre jusqu'à 6 mois avec une utilisation typique de 10 événements de mouvement par jour et des enregistrements de 20 secondes chacun.

Comment recharger la sonnette ?

Détachez la sonnette à l'aide de la broche de déverrouillage fournie, puis branchez le câble micro USB. La charge complète prend environ 6 heures (LED orange fixe en charge, cyan fixe terminé).

Comment réinitialiser la sonnette ?

Pour réinitialiser, appuyez sur le bouton SYNC/RESET pendant 10 secondes. Pour éteindre, appuyez rapidement 5 fois en 3 secondes.

Puis-je utiliser un câblage de sonnette existant ?

Oui, la sonnette peut être alimentée par le câblage existant. Assurez-vous que le câblage fonctionne, coupez le courant, connectez les fils aux bornes de la sonnette (indifféremment) et remettez le courant.

Comment connecter la sonnette au Wi-Fi ?

Le HomeBase 2 doit être connecté à votre routeur via Ethernet. Ensuite, dans l'application eufy Security, suivez les instructions pour associer la sonnette au HomeBase.

La sonnette est-elle résistante aux intempéries ?

Oui, la sonnette est conçue pour une utilisation extérieure, avec un indice de protection IP65 (résistance à la poussière et aux jets d'eau).

Comment ajuster le champ de vision ?

Utilisez la cale de montage à 15° (fournie) pour incliner la sonnette et élargir la vue sur un côté. Vous pouvez aussi choisir un emplacement offrant un champ de vision dégagé.

La sonnette fonctionne-t-elle avec un carillon existant ?

Oui, un cavalier pour carillon d'origine est fourni pour intégrer la sonnette à votre carillon mécanique existant (voir le guide de démarrage rapide pour le branchement).

Comment détacher la sonnette du support ?

Insérez la broche de déverrouillage dans le trou situé en bas de la sonnette, maintenez enfoncé, puis soulevez la partie inférieure pour la retirer.

MODE D'EMPLOI Video Doorbell 2K eufy

Le préSENT apparéil est conforme aux CNR d'Industrie Canada applicables aux apparèils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) l'appareil nedoit pas produit de brouillage, et

(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement."

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

IC RF Statement:

Lors de l'utilisation du produit, maintenez une distance de 20 cm du corps afin de vous conformer aux exigences en matière d'exposition RF.

INHALTS-VERZEICHNIS

Im Lieferumfang

3140

Trouver Un Emplacement DeMontage

Présansion Du Produit

85

94

Montage Du Support

Fonctionnement Du Systeme

87

97

Montage De La Sonnette

Alimentation Par Cablage De

Sonnette Existant

CONTENU

Pour l'installation de la sonnette video

Sonnette video 2K (alimentée par batterie) Modèle: T8210

Support de montage

Carte de positionnement du trou de vis

Cale de montage 15^ (facultatif)

Identifient FCC:2AOKB-T8210

IC:23451-T8210

Cavalier pour carillon d'origine (facultatif)

Fils d'extension et écrous de fil (facultatif)

Cable de charge USB

Broche deanchement de lasonnette

Jeux de vis (vis de rechange et ancrages inclus)

Guide de démarriage rapide

Pour l'installation du HomeBase 2

Modèle: HomeBase 2

Adaptateur d'alimentation pour HomeBase 2

Cable Ethernet pour HomeBase 2

Identifant FCC:2AOKB-T8010 IC:23451-T8010

Remarque: La prise de l'adaptateur d'alimentation peut varier selon les régions.

PRÉSENTATION DU PRODUIT

Sonnette video (alimentée par batterie)

Vue avant :

I. Detecteur de mouvement
2. Microphone
3. Obiect de la camera
4. Décécteur de lumière ambiante
5.Aneaeu LED
6. Bouton de sonnette
7. Haut-parleur

Vue arriere :

1. Port de charge micro USB
2. Bouton SYNC/RESET
3. Bones d'alimentation pour cablage de sonnette exsistant (facultatif)
4. Mecanism de detachment

Fonctionnement Instructions
En marche Appuyez et relâchéz	le bouton SYNC
Ajouter la sonnette à la station HomeBase	Appuyez sur le bouton SYNC et maintenez-le enforcé jusqu'à ce que vous entendiez un bip.
Mettre la sonnette hors tension	Appuyez rapidement sur le bouton SYNC 5 fois en 3 secondes.
Réinitialiser la sonnette Appuyez	sur le bouton SYNC pendant 10 secondes

Sonnette video (alimentée par batterie)

I. LED d'etat
2. Haut-parleur
3. Port d'alimentation
4.Port USB

1. Port Ethernet
2. Bouton SYNC/ALARM OFF
3. Bouton de réinitialisation

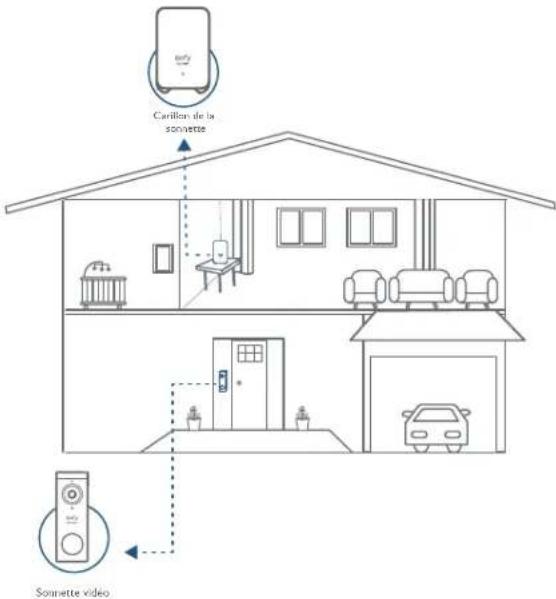

FONCTIONNEMENT DU SYSTÉME

FONCTIONNEMENT DU SYSTÉME

Le système de sonnette videoe comprend deux parties. La première est la sonnette videoe qui se trouve a votre porte. L'autre est la station HomeBase chez vous.

La sonnette videoe detecte les mouvements sur toute porche et vous permet de répondre à la porte à tout moment et depuis n'importe où. Le HomeBase conserve les clips videoe sur son stockage intégré. Lorsque quelqu'un sonne à la porte, les personnes générées au domicile en sont informées.

ÉTAPE I Connexion DU HOMEBASE

Connector la station HomeBase 2 à Internet

1. Mettez le HomeBase 2 sous tension, puis utilisez le cable Ethernet fourni pour brancher le HomeBase 2 au routeur de votre domicile.

1. L'indicateur LED devient bleu (cela peut prendre une minute) lorsque HomeBase 2 est pré à être configuré.

Télécharger l'application et configurer le système

Téléchargez l'application eufy Security sur l'App Store (appareils iOS) ou Google Play (Android).

Ouvrez un compte Eufy Security, puis suivez les instructions à l'écran pour terminer la configuration.

ÉTAPE 3 DÉTERMINATION DE L'OPTION D'ALIMENTATION

Option I - Alimentation par batterie

1. Si vous n'avez pas de câblage de sonnette à la porte d'entrée, utilisez la batterie intégrée. Vous étés libre de déterminer la position de la sonnette et le montage est facile et rapide.
2. Lorsque le niveau de la batterie de la sonnette est faible, vous devez la détacher et la charger.
3. Si vous choisissez cette option, passez à l'ÉTAPE 4 TROUVER UN EMPLACEMENT DE MONTAGE

Remarque: La durée de vie de la batterie varie en fonction de l'utilisation. Dans la plupart des cas, une sonnette peut détecter jusqu'à 10 événements par jour et chaque enregistrement déurre en moyenne 20 secondes.Dans ce scenario, la durée de vie de la batterie de la sonnette peut aller jusqu'à 6 mois.

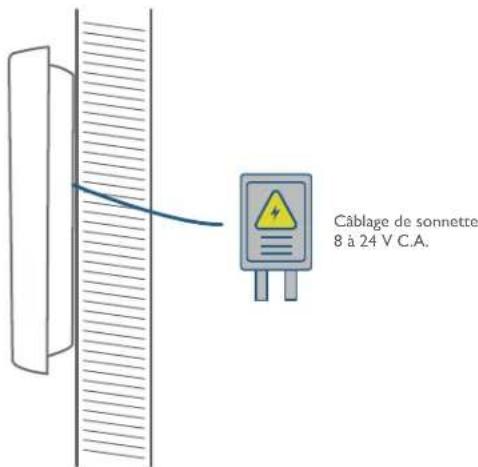

Option 2 - Alimentation par câblage de sonnette

I. Si vous avec un cablage de sonnette existant et fonctionnel à la porte d'entrée, la sonnette sera alimentée en permanence par celui-ci. Vous n'aurez pas besoin de détacher et de charges la sonnette après l'installation.
2. Étant donné que la sonnette est connectée aux fils, la position de montage est limitée.
3. Si vous choisissez cette option, veuillez passer à l'Annexe 3 Alimentation par cablage de sonnette.

ÉTAPE 4 TROUVER UN EMPLACEMENT DE MONTAGE

Trouver un emplacement de montage

Emportez la sonnette video devant votre porte et vérifie la vue en direct sur l'application en même temps. Trouvez un emplacement où vous pouvez obtenir le champ de vision souhaite.

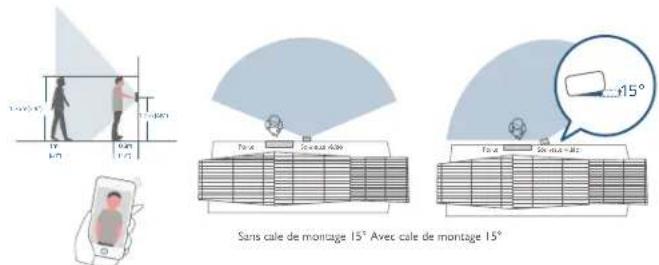

Tenez compte des facteurs ci-dessous:

1. Verifiez si vous pouvez réutiliser les trous et les ancrages existants sur le mur ou le cadre de la porte.
2. Si vous souhaitez placer la sonnette à proximé d'un mur létral, assurez-vous que le mur n'aparait pas dans le champ de vision. Sinon, la lumière infrarouge sera réflèché et la vision nocturne sera floue.
3. Si vous perceze les trouss de montage pour la première fois, la hauteur de montage recommandee est de 1,2 m du sol.
4. Utilise la cale de montage 15^ comme support de montage supplémentaire si vous souhaitez avoir une vue élargie sur un côté spécifique.

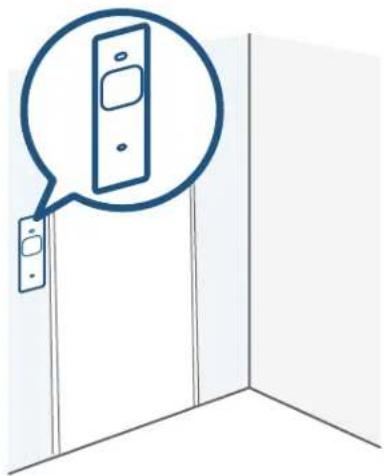

Placez la carte de positionnement de trou de vis contre le mur pour marquer la position.

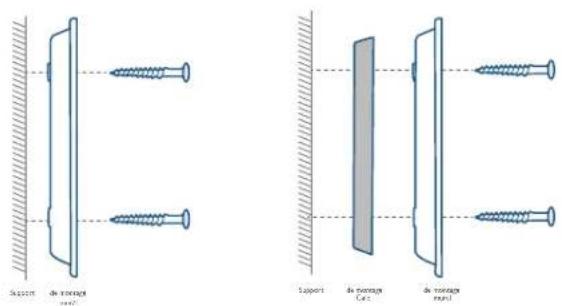

Monter la sonnette sur une surface en bois

Si vous montez la sonnette sur une surface en bois, vous n'avez pas besoin de percer d'avant-trous. Utilisez les vis fournies pour fixer le support de montage au mur. La carte de positionnement de trou de vis indique la position des trous de vis.

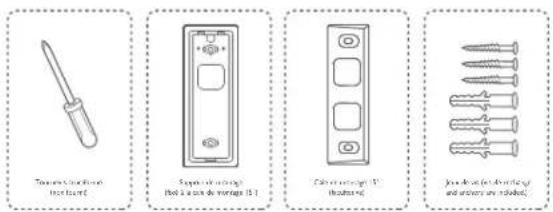

Matériel nécessaire : Tournevis, support de montage, cale de montage à 15^ (facultatif),leans de vis

Sans cale de montage 15^th Avec cale de montage 15^th

Monter la sonnette sur des surfaces en matériaux durs

I. Si vous montez la sonnette sur une surface en matériaux durs, comme de la brique, du beton ou du stuc, perché 2 trous en utilisant la carte de positionnement de trou de vis avec un forest de 6mm .
2. Insérez les ancrages fournis, puis utilisez les vis longues fournies pour fixer le support de montage au mur.

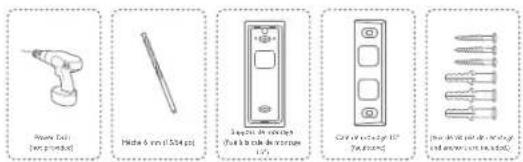

Matériel nécessaire: Perceuse électricque, foret de 6 mm, support de montage, cale de montage à 15^ (facultatif),leans de vis

Alignez la sonnette en haut, puis enclenchez-la en bas. Appuyez dessus jusqu'à ce qu'elle s'enclenché entierement.

Le montage est terminé.

Si vous souhaitez detacher la sonnette ou la recharger, veillez vous reporter aux sections suivantes.

ANNEXE I DETACHER LA SONNETTE

Débranchement de la sonnette

1. Utilise la broche de débranchement de sonnette fournie si vous souhaitez enlever la sonnette du support de montage.
2. Appuyez sur le trou situé au bas de la sonnette et restez ainsi appuyé, puis soulevez sa partie inférieure pour l'enlever.

Matériel nécessaire: Broche de débranchement de la sonnette

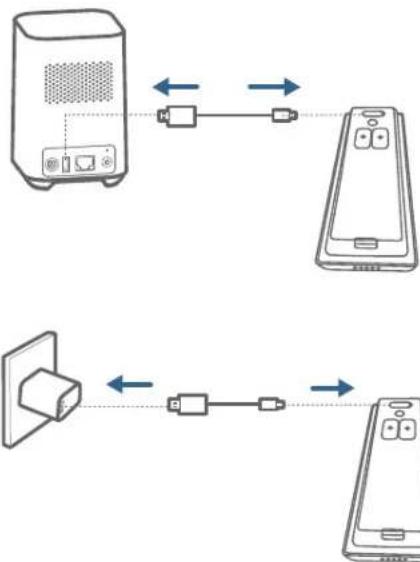

ANNEXE 2 RECHARGER LA SONNETTE

Recharger la sonnette

Éclairage LED	En charge : Orange fixe
	Chargement terminé : Cyan fixe
Temps de charge 6 heures de 0 % à 100 %

ANNEXE 3 ALIMENTATION PAR CÂBLAGE DE SONNETTE EXISTANT

3.1 Verifier si le câblage de sonnette fonctionne

1. Testez la sonnette existante pour vérifier qu'elle fonctionne. Si la sonnette ne fonctionne pas, le cablage peut etre defecteux. Alimentez la sonnette avec sa propre batterie ou consultez un electriqueur pour reparer le cablage.
2. Coupe le courant au disjoncteur. Allumez/eteignez les lumières pour vous assurer que l'électricité de votre maison est correctement coupée.

Soyez toujours prudent lorsque vous manipuez des fils électriques. Si vous n'étées pas à l'aise pour l'instructor vous-même, faites appel à un électricien qualifié.

3.2 Detacher le bouton de sonnette existant

Si vous avez déjà un cablage de sonnette existant :

I. Retirez le bouton de sonnette existant avec un tournevis cruciforme (non fourni).
2. Tirez les deux fils avec précaution lors du retrait de la sonnette existante. Redressez les extrémités de fil si nécessaire.

Matériel nécessaire : Tournevis cruciforme

3.3 Trouver un emplacement de montage

I. Determinine la position de montage de la sonnette. Tenez compte des facteurs ci-dessous:

① Verifiez si vous pouvez réutiliser les trous et les ancrages existants sur le mur ou le cadre de la porte.
Si vous-percez les trous de montage pour la première fois,la hauteur demontage recommandee est de 1,2 m du sol.
Utilise la cale de montage 15^ comme support de montage supplémentaire si vous souhaitez avoir une vue élargie sur un côté spécifique.

Sans cale de montage 15^ Avec cale de montage 15^

2. Placez la carte de positionnement de trou de vis contre le mur pour marquer la position.

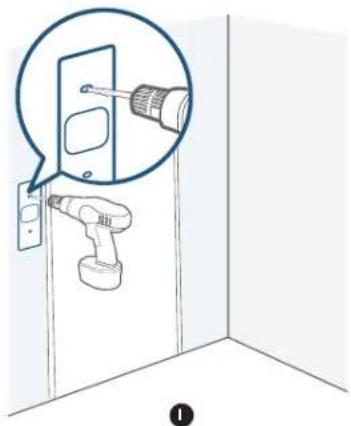

3.4 Montage du support

Si vous montez la sonnette sur une surface en bois, vous n'avez pas besoin de percer d'avant-trous. Utilisez les vis fournies pour fixer le support de montage au mur. La carte de positionnement de trou de vis indique la position des trous de vis.

Matériel nécessaire: Perceuse électrique, support de montage, cale de montage à 15^ (facultatif),leans de vis

Sans cale de montage 15° Avec cale de montage 15°

Si vous montez la sonnette sur une surface en matieres aux durs, comme de la brique, du befon ou du stuc:

① Percez sur la carte de positionnement de trou de vis avec un foret de 6 mm.
② Insérez les ancrages fournis, puis utilisez les vis longues fournies pour fixer le support de montage au mur.

Matériel nécessaire: Perceuse électriche, foret de 6mm, supporte montage, cale de montage à 15^ (facultatif), peux de vis

3.5 Connecter les fils à la sonnette

Connectez les fils aux bornes situées au dos de la sonnette, puis serrez les vis des bornes. Les fils peuvent être connectés à n'importée celle borne.

Matériel nécessaire : Fils et écrous de fils (facultatif), sonnette video, tournevis cruciforme

Remarque:

• Afin d'éviter tout court-circuit, assurez-vous que les fils ne se touchent pas et ne se croisent pas après les avoir connectés aux bornes.
• Si les fils sont trop courts, utilisez les fils d'extension et les écrous fournis pour les rallonger. Utilizez du ruban de cablage électrique à la place s'il n'y a plus d'espace sur le mur pour les écrous de fil.

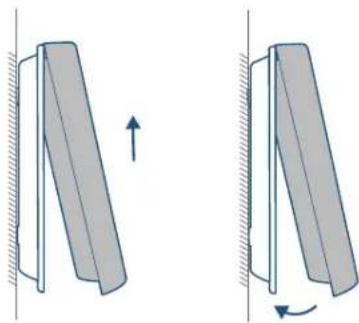

3.6 Monter la sonnette sur le support

Align ez la sonnette en haut, puis enclenchez-la en bas.

3.7 Rétablier le courant

Remettez le disjoncteur principal sur MARCHE.

Le montage est terminé.

Si vous souhaitez detacher la sonnette ou la recharger, veuillez vous reporter aux sections correspondantes.
