MANUALE UTENTE Video Doorbell 2K eufy

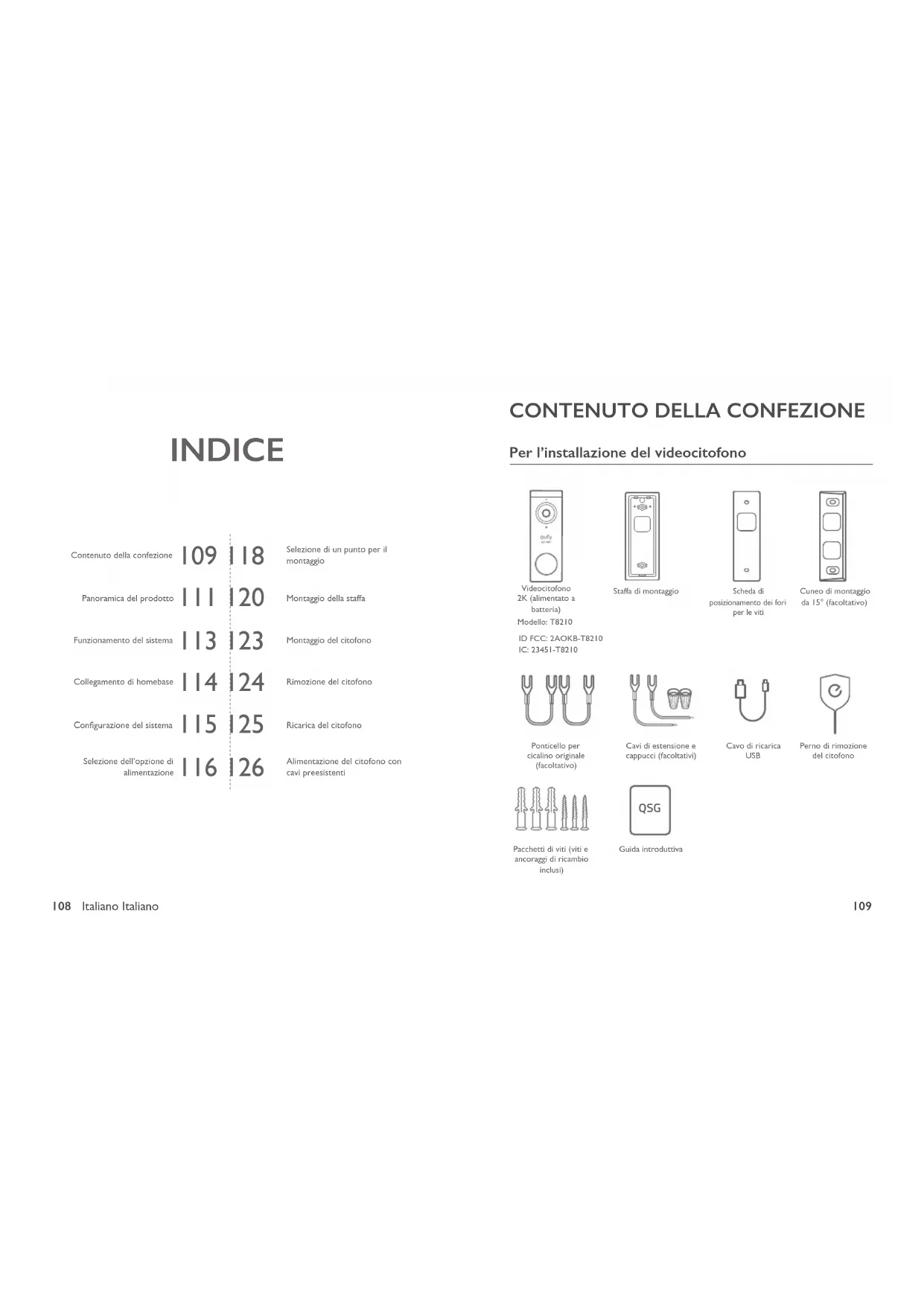

CONTENUTO DELLA CONFEZIONE

Per l’installazione del videocitofono QSG Videocitofono 2K (alimentato a batteria)Modello: T8210Ponticello per cicalino originale (facoltativo)Pacchetti di viti (viti e ancoraggi di ricambio inclusi)Guida introduttivaScheda di posizionamento dei fori per le vitiPerno di rimozione del citofonoCuneo di montaggio da 15° (facoltativo)Staffa di montaggioCavi di estensione e cappucci (facoltativi)ID FCC: 2AOKB-T8210IC: 23451-T8210Cavo di ricarica USB Contenuto della confezione Selezione di un punto per il montaggio Panoramica del prodotto Montaggio della staffa Funzionamento del sistema Montaggio del citofono Collegamento di homebase Rimozione del citofono Congurazione del sistema Ricarica del citofono Selezione dell’opzione di alimentazione Alimentazione del citofono con cavi preesistenti110 Italiano Italiano

Per l’installazione di HomeBase 2 Modello: HomeBase 2 Adattatore di alimentazione per HomeBase 2 Cavo Ethernet per HomeBase 2

ID FCC: 2AOKB-T8010IC: 23451-T8010

Nota: la spina di alimentazione varia in base all’area geograca di riferimento.

PANORAMICA DEL PRODOTTO

Videocitofono (alimentato a batteria) Vista anteriore:

1. Sensore di movimento2. Microfono3. Obiettivo videocamera4. Sensore di luce ambiente5. Anello a LED6. Pulsante citofono7. Altoparlante Vista posteriore:

1. Porta di ricarica micro USB2. Pulsante SYNC/RESET3. Terminali di alimentazione per i cavi preesistenti (facoltativi)4. Meccanismo di rimozioneFunzionamento ModalitàAccensione Premere e rilasciare il pulsante SYNCAggiungere il citofono a HomeBaseTenere premuto il pulsante SYNC no a sentire un segnale acusticoSpegnere il citofono Premere rapidamente il pulsante SYNC per 5 volte in 3 secondi.Ripristinare il citofonoTenere premuto il pulsante SYNC per 10 secondi.112 Italiano Italiano

Videocitofono (alimentato a batteria)

3. Porta di alimentazione

7. Pulsante di ripristino

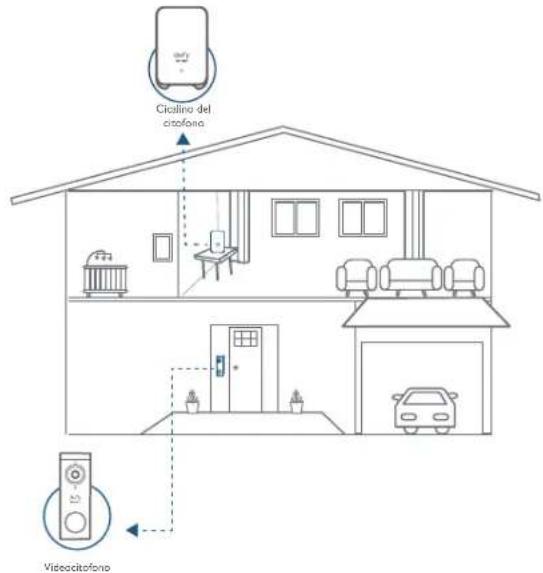

Il sistema di videocitofono comprende 2 parti. Una corrisponde al videocitofono collocato in prossimità della porta d’ingresso. L’altra parte è il dispositivo HomeBase collocato all’interno dell’abitazione. Il videocitofono rileva i movimenti nel portico di casa e consente all’utente di rispondere in qualsiasi momento e ovunque si trovi. Il dispositivo HomeBase archivia le registrazioni video all’interno della sua memoria integrata. Quando qualcuno preme il citofono, le persone che si trovano in casa verranno avvisate. Cicalino del citofonoVideocitofono114 Italiano Italiano

PASSAGGIO 1 COLLEGAMENTO DI

HOMEBASE Connessione di HomeBase 2 a Internet

1. Accendere HomeBase 2, quindi collegarlo al router domestico tramite il cavo

Ethernet in dotazione.

2. La spia LED diventa blu (questa operazione potrebbe richiedere no a 1 minuto)

quando HomeBase 2 è pronto per la congurazione. PASSAGGIO 2 CONFIGURAZIONE DEL SISTEMA Download dell’app e configurazione del sistema Scaricare l’app eufy Security dall’App Store (dispositivi iOS) o da Google Play (dispositivi Android). Registrare un account personale Eufy Security, quindi seguire le istruzioni visualizzate sullo schermo per completare la congurazione.116 Italiano Italiano

PASSAGGIO 3 SELEZIONE

DELL’OPZIONE DI ALIMENTAZIONE

Opzione 1: alimentazione a batteria

1. Qualora il citofono esistente non sia cablato, usare la batteria integrata. L’utente

può decidere la posizione del citofono così che il montaggio risulti semplice e veloce.

2. Quando il livello di carica della batteria del citofono è basso, occorre rimuovere e

ricaricare il citofono.

3. Se si sceglie questa opzione, andare a PASSA

GGIO 4 SELEZIONE DI UN

6 mesi Nota: la durata della batteria varia in base all’utilizzo. Nella maggior parte dei casi, il citofono viene utilizzato per un massimo di 10 volte al giorno e ciascuna registrazione ha una durata media di 20 secondi. In tale scenario, la batteria del citofono può durare no a 6 mesi. Opzione via cavo

1. Nel caso in cui il citofono esistente sia cablato, l’alimentazione avverrà sempre

tramite cavi. Pertanto, al termine dell’installazione, non sarà necessario rimuoverlo e ricaricarlo.

2. Poiché il citofono è collegato ai cavi, la posizione di montaggio presenta dei limiti.

3. Se si sceglie questa opzione, andare alla sezion

e Appendice 3 Alimentazione del citofono via cavo

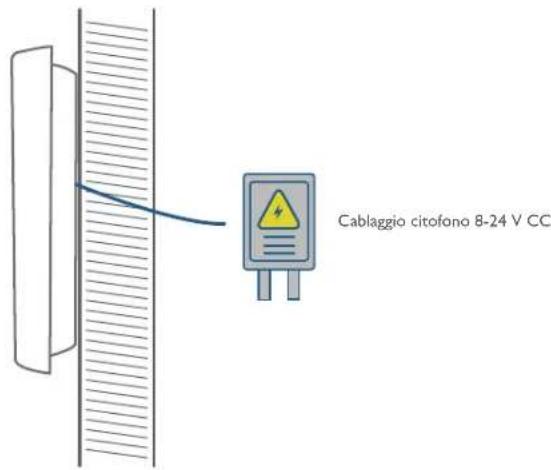

Cablaggio citofono 8-24 V CC118 Italiano Italiano

PASSAGGIO 4 SELEZIONE DI UN

PUNTO PER IL MONTAGGIO

Individuazione di un punto di montaggio Portare il videocitofono in prossimità della porta d’ingresso e, contemporaneamente, controllare la visualizzazione in tempo reale sull’app. Individuare il punto più idoneo, con un buon campo visivo. Considerare i seguenti fattori:

1. Vericare se i fori e gli ancoraggi esistenti sul muro o sul telaio della porta

possano essere riutilizzati.

2. Se si desidera posizionare il citofono vicino a una parete laterale, assicurarsi che

questa non occupi il campo visivo. In caso contrario, la luce IR si rietterà e la visuale notturna risulterà offuscata.

3. Se si praticano i fori di montaggio per la prima volta, l’altezza raccomandata da

terra è di 1,2 m (48'').

4. Utilizzare il cuneo di montaggio da 15° come staffa di montaggio supplementare

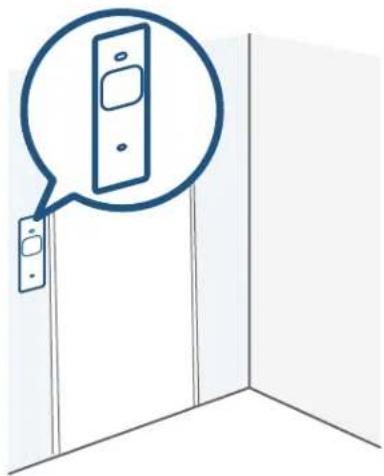

se si desidera avere una visualizzazione più ampia su un lato specico. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Senza cuneo di montaggio da 15° Con cuneo di montaggio da 15°PortaPortaVideocitofonoVideocitofono Collocare la scheda di posizionamento dei fori per le viti contro la parete per contrassegnare la posizione di montaggio.120 Italiano Italiano

PASSAGGIO 5 MONTAGGIO DELLA

STAFFA Montaggio del citofono su una superficie lignea In caso di montaggio del citofono su una supercie lignea, non occorre praticare dei prefori. Utilizzare le viti in dotazione per ssare la staffa di montaggio sulla parete. La scheda di posizionamento dei fori per le viti indica la posizione dei fori per le viti. Attrezzi richiesti: cacciavite, staffa di montaggio, cuneo di montaggio da 15° (facoltativo), pacchetti di viti Cacciavite a stella(non in dotazione)ParetePareteMontaggioStaffaMontaggioCuneoMontaggioStaffaStaffa di montaggio(collegata al cuneo di montaggio da 15°)Cuneo di montaggioda 15° (facoltativo)Pacchetti di viti (viti eancoraggi sono inclusi)Senza cuneo di montaggio da 15° Con cuneo di montaggio da 15° Montaggio del citofono su superfici dure

1. Se si decide di installare il citofono su una supercie in materiali duri

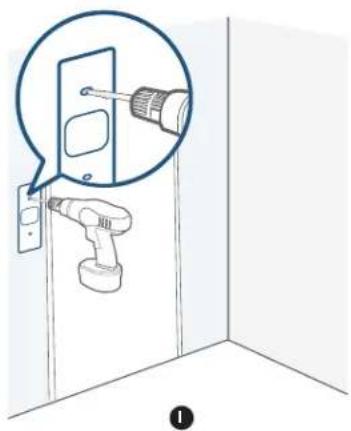

come mattoni, calcestruzzo o stucco, praticare 2 fori usando la scheda di posizionamento dei fori per le viti con una punta da 6 mm (15/64'').

2. Inserire gli ancoraggi in dotazione e utilizzare le viti lunghe per ssare la staffa di

montaggio alla parete. Attrezzi richiesti: trapano elettrico, punta da 6 mm (15/64''), staffa di montaggio, cuneo di montaggio da 15° (facoltativo), pacchetti di viti Power Drill (non in dotazione)Punta da 6 mm (15/64'')Staffa di montaggio(collegata al cuneo di montaggio da 15°)Cuneo di montaggioda 15° (facoltativo)Pacchetti di viti (viti eancoraggi sono inclusi)

ParetePareteMontaggioStaffaMontaggioCuneoMontaggioStaffaSenza cuneo di montaggio da 15° Con cuneo di montaggio da 15°

PASSAGGIO 6 MONTAGGIO DEL

CITOFONO Montaggio del citofono Allineare il citofono lungo la parte superiore e poi agganciarlo alla parte inferiore. Premerlo verso il basso no a quando non scatta in posizione. Il montaggio è terminato! Se si desidera rimuovere il citofono o ricaricarlo, fare riferimento alle sezioni seguenti.124 Italiano Italiano

Rimozione del citofono

1. Utilizzare il perno di rimozione del citofono fornito in dotazione se si desidera

staccare il citofono dalla staffa di montaggio.

2. Tenere premuto il foro sulla parte inferiore del citofono, quindi sollevare la parte

inferiore per rimuoverlo. Attrezzi richiesti: perno di rimozione del citofono Perno di rimozione del citofono

APPENDICE 2 RICARICA DEL

CITOFONO Ricarica del citofono Spia LED In carica: arancione sso Ricarica completata: azzurro sso Tempo di ricarica 6 ore da 0% a 100%126 Italiano Italiano

APPENDICE 3 ALIMENTAZIONE DEL

CITOFONO CON CAVI PREESISTENTI

3.1 Verificare che i cavi del citofono esistente

funzionino correttamente 1. Provare a premere il campanello per vericare che funzioni. Se non si percepisce alcun suono, i cavi del citofono potrebbero essere difettosi. In tal caso, alimentare il citofono usando la batteria integrata o rivolgersi a un elettricista per riparare i cavi.2. Disattivare l’interruttore principale dell’alimentazione. Accendere e spegnere le luci all’interno dell’abitazione per accertarsi che non vi sia corrente. OFF OFF Prestare sempre molta attenzione quando si toccano i cavi. Rivolgersi a un elettricista qualificato se non si desidera installare il sistema autonomamente.

3.2 Staccare il pulsante del citofono preesistente

In caso di cablaggio preesistente:1. Rimuovere il pulsante del citofono preesistente usando un cacciavite a stella (non in dotazione).2. Estrarre i due cavi quando si procede alla rimozione del citofono preesistente. Se necessario, raddrizzare le estremità dei cavi. Attrezzi richiesti: cacciavite a stella Cacciavite a stella(non in dotazione)

3.3 Individuare un punto di montaggio

1. Stabilire la posizione di montaggio del citofono. Considerare i seguenti fattori:

Vericare se i fori e gli ancoraggi esistenti sul muro o sul telaio della porta possano essere riutilizzati. Se si praticano i fori di montaggio per la prima volta, l’altezza raccomandata da terra è di 1,2 m (48''). Utilizzare il cuneo di montaggio da 15° come staffa di montaggio supplementare se si desidera avere una visualizzazione più ampia su un lato specico.128 Italiano Italiano

1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Senza cuneo di montaggio da 15° Con cuneo di montaggio da 15°PortaPortaVideocitofonoVideocitofono

2. Collocare la scheda di posizionamento dei fori per le viti contro la parete per

contrassegnare la posizione di montaggio.

3.4 Montare la staffa

In caso di montaggio del citofono su una supercie lignea, non occorre praticare dei prefori. Utilizzare le viti in dotazione per ssare la staffa di montaggio alla parete. La scheda di posizionamento dei fori per le viti indica la posizione dei fori per le viti. Attrezzi richiesti: trapano elettrico, staffa di montaggio, cuneo di montaggio da 15° (facoltativo), pacchetti di viti Cacciavite a stella(non in dotazione)ParetePareteMontaggioStaffaMontaggioCuneoMontaggioStaffaStaffa di montaggio(collegata al cuneo di montaggio da 15°)Cuneo di montaggioda 15° (facoltativo)Pacchetti di viti (viti eancoraggi sono inclusi) Senza cuneo di montaggio da 15° Con cuneo di montaggio da 15°130 Italiano Italiano

Se si decide di installare il citofono su una supercie di materiali duri come mattoni, calcestruzzo o stucco:

Praticare 2 fori usando la scheda di posizionamento dei fori per le viti con una punta da 6 mm (15/64'').

Inserire gli ancoraggi in dotazione e utilizzare le viti lunghe per ssare la staffa di montaggio alla parete. Attrezzi richiesti: trapano elettrico, punta da 6 mm (15/64''), staffa di montaggio, cuneo di montaggio da 15° (facoltativo), pacchetti di viti Trapano elettrico(non in dotazione)Punta da 6 mm (15/64'')Staffa di montaggio(collegata al cuneo di montaggio da 15°)Cuneo di montaggioda 15° (facoltativo)Pacchetti di viti (viti eancoraggi sono inclusi)

ParetePareteMontaggioStaffaMontaggioCuneoMontaggioStaffaSenza cuneo di montaggio da 15° Con cuneo di montaggio da 15°132 Italiano Italiano

3.5 Collegare i cavi al citofono

Collegare i cavi ai terminali che si trovano sul retro del citofono, quindi serrare le viti dei terminali. Il lo può essere collegato a qualsiasi terminale. Attrezzi richiesti: cavi e cappucci (facoltativi), videocitofono, cacciavite a stella Cavi di estensione ecappucci (facoltativi)Videocitofono 2K (cablato)Modello: T8210Cacciavite a stella(non in dotazione) Nota:

Per evitare cortocircuiti, accertarsi che i li non si tocchino dopo averli collegati ai terminali.

Se i li sono troppo corti, utilizzare i cavi di estensione e i cappucci in dotazione per allungarli. In alternativa, utilizzare del nastro isolante nel caso in cui non vi sia più spazio per i cappucci sulla parete.

3.6 Montare il citofono sulla staffa

Allineare il citofono lungo la parte superiore e poi agganciarlo alla parte inferiore.

3.7 Ripristinare l’alimentazione

Riposizionare l’interruttore dell’alimentazione principale su ON.

Il montaggio è terminato! Se si desidera rimuovere il citofono o ricaricarlo, fare riferimento alle sezioni corrispondenti.134 Nederlands Nederlands
