MANUAL DE UTILIZADOR Video Doorbell 2K eufy

FUNCIONAMIENTO DEL SISTEMA

FUNCIONAMIENTO DEL SISTEMA

FUNZIONAMENTO DEL SISTEMA

FUNZIONAMENTO DEL SISTEMA

PUNTO PER IL MONTAGGIO

PUNTO PER IL MONTAGGIO

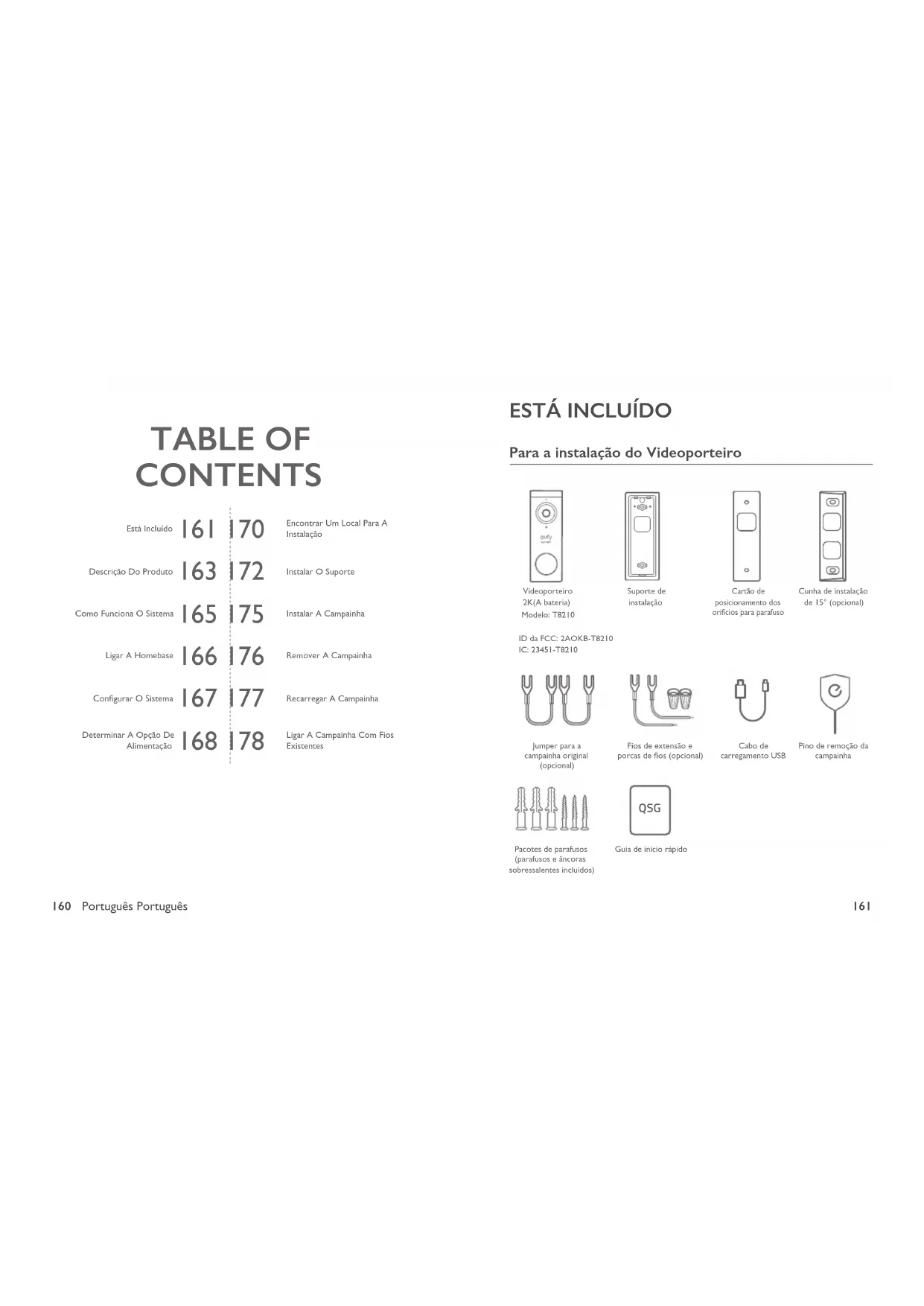

Para a instalação do Videoporteiro QSG Videoporteiro 2K(A bateria)Modelo: T8210Jumper para a campainha original (opcional)Pacotes de parafusos (parafusos e âncoras sobressalentes incluídos)Guia de início rápidoCartão de posicionamento dos orifícios para parafusoPino de remoção da campainhaCunha de instalação de 15° (opcional)Suporte de instalaçãoFios de extensão e porcas de os (opcional)ID da FCC: 2AOKB-T8210IC: 23451-T8210Cabo de carregamento USBEstá Incluído Encontrar Um Local Para A Instalação Descrição Do Produto Instalar O Suporte Como Funciona O Sistema Instalar A Campainha Ligar A Homebase Remover A Campainha Congurar O Sistema Recarregar A Campainha Determinar A Opção De Alimentação Ligar A Campainha Com Fios Existentes162 Português Português

Para a instalação da HomeBase 2 Modelo: HomeBase 2 Adaptador de alimentação da HomeBase 2 Cabo de Ethernet da HomeBase 2 ID da FCC: 2AOKB-T8010IC: 23451-T8010 Nota: A cha de alimentação poderá variar consoante as regiões diferentes.

DESCRIÇÃO DO PRODUTO

Videoporteiro (A bateria) Parte da frente:

1. Sensor de movimento2. Microfone3. Lente da câmara4. Sensor de luz ambiente5. Anel de LED6. Botão da campainha7. Altifalante Parte de trás:

1. Porta de carregamento micro-USB2. Botão SYNC/RESET3. Terminais de alimentação para os os da campainha existentes (opcional)4. Retirar o mecanismoOperação Como fazerLigar Prima e liberte o botão SYNCAdicione a campainha da porta à HomeBasePrima continuamente o botão SYNC até ouvir um aviso sonoroDesligue a campainha Prima rapidamente 5 vezes o botão SYNC dentro de 3 segundos.Repor a campainha Prima continuamente o botão SYNC durante 10 segundos.164 Português Português

3. Porta de alimentação

6. Botão SYNC/ALARM OFF

7. Botão de reposição

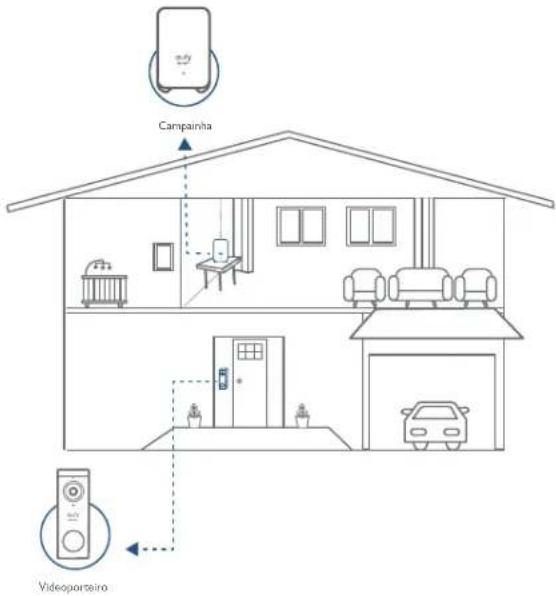

COMO FUNCIONA O SISTEMA

COMO FUNCIONA O SISTEMA

O sistema de Videoporteiro inclui 2 partes. Uma é o videoporteiro na sua porta. A outra é a HomeBase na sua residência. O videoporteiro deteta movimento na sua entrada e permite-lhe atender a porta em qualquer altura e em qualquer lugar. A HomeBase armazena clipes de vídeo no armazenamento incorporado. Quando alguém toca à campainha, as pessoas dentro de casa serão noticadas. CampainhaVideoporteiro166 Português Português

1. Ligue a HomeBase 2, em seguida, utilize o cabo de Ethernet fornecido para ligar a

HomeBase 2 ao seu router doméstico.

2. O indicador LED ca azul (isto poderá demorar 1 min.) quando a HomeBase 2

estiver pronta para congurar.

PASSO 2 CONFIGURAR O SISTEMA

Transferir a aplicação e configurar o sistema Transfira a aplicação Eufy Security a partir da App Store (dispositivos iOS) ou da Google Play (dispositivos Android). Registe uma conta Eufy Security, em seguida, siga as instruções no ecrã para concluir a conguração.168 Português Português

PASSO 3 DETERMINAR A OPÇÃO DE

ALIMENTAÇÃO Opção 1 - Alimentação a bateria

1. Se não tiver uma ligação por os na porta da frente, utilize a bateria incorporada.

Pode determinar a posição da campainha e a instalação é fácil e rápida.

2. Quando o nível da bateria da campainha estiver baixo, deve retirá-la e carregá-la.

3. Se escolher esta opção, vá para o PASSO

6 meses Nota: A duração da bateria varia consoante a utilização. Na maioria dos casos comuns, uma campainha poderá ter até 10 eventos por dia, e cada gravação dura cerca de 20 segundos. Neste cenário, a duração da bateria da campainha pode ser até 6 meses. Opção 1I - Optrica com fios

1. Se tiver uma ligação por os para campainha na porta da frente, a campainha será

constantemente alimentada por o. Por isso, não precisa retirá-la e carregá-la depois de a instalar.

2. Como a campainha é alimentada por os, a posição de instalação é limitada.

3. Se escolher esta opção, vá para o

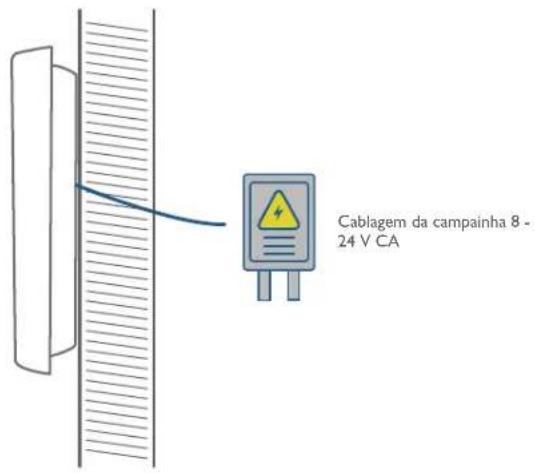

Anexo 3 Ligar a campainha com fios

Cablagem da campainha 8 - 24 V CA170 Português Português

Encontrar um local para a instalação Leve o teleporteiro para a porta da frente e, ao mesmo tempo, verifique a visualização em direto na aplicação. Encontre um local de onde consiga obter o campo de visão pretendido. Considere os fatores abaixo:

1. Verique se pode reutilizar os orifícios e âncoras existentes na parede ou na

2. Se quiser colocar a campainha junto a uma parede lateral, certique-se de esta

não aparece no campo de visão. Caso contrário, a luz de IV poderá ser reetida e a visão noturna tornar-se-á desfocada.

3. Se perfurar os orifícios de instalação pela primeira vez, a altura de instalação

recomendada é de 1,2 m de altura do chão.

4. Utilize o calço de instalação como suporte de instalação adicional se quiser ver

mais de um lado especíco. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Sem a Cunha de instalação de 15° Com a Cunha de instalação de 15°PortaPortaVideoporteiroVideoporteiro Coloque o cartão de posicionamento de orifícios para parafusos contra a parede para marcar a posição.172 Português Português

Instalar a campainha numa superfície de madeira Se estiver a instalar a campainha numa superfície de madeira, não precisa perfurar antecipadamente os orifícios piloto. Utilize os parafusos fornecidos para fixar o Suporte de instalação à parede. O cartão de posicionamento de orifícios para parafuso indica a posição dos mesmos. O que é necessário: Chave de parafusos, Suporte de instalação, Cunha de instalação de 15° (opcional), conjuntos de parafusos Chave de parafusos Phillips(não fornecida)ParedeParedeSuporte deInstalaçãoSuporte deCunhaSuporte deInstalaçãoSuporte de instalação(xado à cunha de instalação de 15°)Cunha deinstalação de 15° (opcional)Pacotes de parafusos (parafusos e âncorasand anchors are included.)Sem a Cunha de instalação de 15° Com a Cunha de instalação de 15° Instalar a campainha em superfícies fabricadas em materiais duros

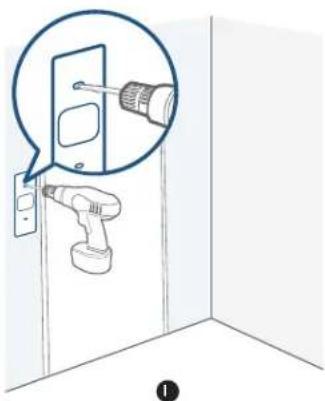

1. Se estiver a instalar a campainha numa superfície fabricada num material duro,

como tijolo, betão, estuque, perfure 2 orifícios com a ajuda do Cartão de posicionamento de orifícios para parafuso com uma broca de 6 mm.

2. Insira as âncoras fornecidas e, em seguida, utilize os parafusos compridos para

xar o Suporte de instalação à parede. O que é necessário: Broca elétrica (6mm), Suporte de instalação, Cunha de instalação de 15° (opcional), pacotes de parafusos Power Drill (not provided)Broca de 6 mmSuporte de instalação(xado à cunha de instalação de 15°)Cunha deinstalação de 15° (opcional)Pacotes de parafusos (parafusos e âncorasand anchors are included.)

ParedeParedeSuporte deInstalaçãoSuporte deCunhaSuporte deInstalaçãoSem a Cunha de instalação de 15° Com a Cunha de instalação de 15°

PASSO 6 INSTALAR A CAMPAINHA

Instalar a campainha Alinhe a parte de cima da campainha e, em seguida, encaixe a parte de baixo. Pressione na mesma até que se encaixe no lugar. Está pronta! Se quiser remover a campainha ou recarregá-la, consulte as seguintes secções.176 Português Português

1. Utilize o pino de remoção da campainha fornecido se quiser remover a campainha

do suporte de instalação.

2. Pressione continuamente o orifício na parte de baixo da campainha e, em seguida,

levante a parte de baixo para a retirar. O que é necessário: Pino de remoção da campainha Pino de remoçãoda campainha

ANEXO 2 RECARREGAR A

CAMPAINHA Recarregar a campainha Indicação do LED A carregar: Laranja sólido Totalmente carregada: Azul sólido Tempo de carregamento 6 horas de 0% a 100%178 Português Português

3.1 Verificar se os fios da campainha estão a funcionar

1. Toque a campainha existente para vericar se funciona. Se a campainha não tocar, os os da campainha poderão estar com problemas. Ligue a campainha com a própria bateria ou consulte um eletricista para arranjar os os.2. Desligue a alimentação no disjuntor. Ligue/desligue as luzes de casa para se certicar de que a eletricidade na sua habitação está realmente cortada. OFF OFF Tenha sempre cuidado ao manusear os. Se não se sentir confortável para fazer a instalação, peça a um eletricista qualicado para o fazer.

3.2 Remover o botão da campainha existente

Se já tiver uma cablagem para a campainha:1. Remova o botão da campainha existente com uma chave de parafusos Phillips (não fornecida).2. Puxe com cuidado os dois os para fora quando retirar a campainha existente. Endireite os os se necessário. O que é necessário: Chave de parafusos Phillips Chave de parafusos Phillips(User provides it.)

3.3 Encontrar um local para a instalação

1. Determine a posição de instalação da campainha. Considere os fatores abaixo:

Verique se pode reutilizar os orifícios e âncoras existentes na parede ou na moldura da porta. Se perfurar os orifícios de instalação pela primeira vez, a altura de instalação recomendada é de 1,2 m de altura do chão. Utilize o calço de instalação como suporte de instalação adicional se quiser ver mais de um lado especíco.180 Português Português

1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Sem a Cunha de instalação de 15° Com a Cunha de instalação de 15°PortaPortaVideoporteiroVideoporteiro

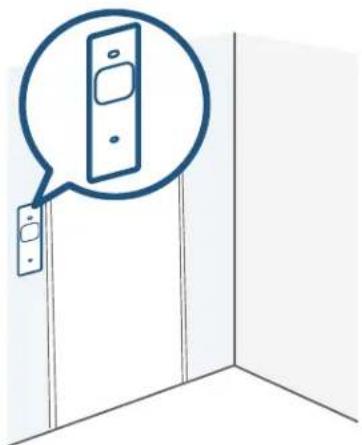

2. Coloque o cartão de posicionamento de orifícios para parafusos contra a parede

para marcar a posição.

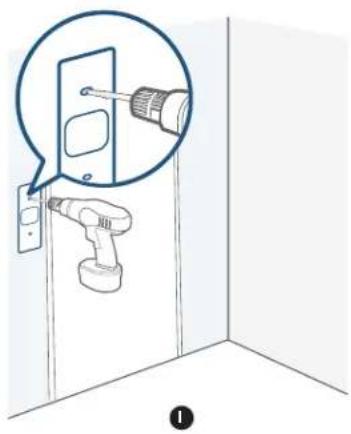

3.4 Instalar o suporte

Se estiver a instalar a campainha numa superfície de madeira, não precisa perfurar antecipadamente os orifícios piloto. Utilize os parafusos fornecidos para fixar o Suporte de instalação à parede. O Cartão de posicionamento dos orifícios para parafuso indica a posição dos orifícios para os parafusos. O que é necessário: Broca elétrica, Suporte de instalação, Cunha de instalação de 15° (opcional), conjuntos de parafusos Chave de parafusos Phillips(User provides it.)ParedeParedeSuporte deInstalaçãoSuporte deCunhaSuporte deInstalaçãoSuporte de instalação(xado à cunha de instalação de 15°)Cunha deinstalação de 15° (opcional)Pacotes de parafusos (parafusos e âncorasand anchors are included.) Sem a Cunha de instalação de 15° Com a Cunha de instalação de 15°182 Português Português

Se estiver a instalar a campainha numa superfície fabricada em materiais duros, como tijolo, betão, estuque:

Perfure 2 orifícios com a ajuda do Cartão de posicionamento dos orifícios para parafuso com a broca de 6 mm.

Insira as âncoras fornecidas e, em seguida, utilize os parafusos compridos para xar o Suporte de instalação à parede. O que é necessário: Broca elétrica (6mm), Suporte de instalação, Cunha de instalação de 15° (opcional), pacotes de parafusos Broca elétrica(não fornecida)Broca de 6 mmSuporte de instalação(xado à cunha de instalação de 15°)Cunha deinstalação de 15° (opcional)Pacotes de parafusos (parafusos e âncorasand anchors are included.)

ParedeParedeSuporte deInstalaçãoSuporte deCunhaSuporte deInstalaçãoSem a Cunha de instalação de 15° Com a Cunha de instalação de 15°184 Português Português

3.5 Ligar os fios da campainha à campainha

Ligue os os aos terminais na parte de trás da campainha e, em seguida, aperte os parafusos dos terminais. Os os podem ser ligados a qualquer terminal. O que é necessário: Fios e porcas para fios (opcional), Videoporteiro, Chave de parafusos Phillips Fios de extensãoe porcas de os (opcional)Videoporteiro 2K (Com os)Modelo: T8210Chave de parafusos Phillips(User provides it.) Nota:

Para evitar o curto-circuito, certique-se de que os os não estão em contacto uns com os outros depois de os ligar aos terminais.

Se os os forem demasiado curtos, utilize os os de extensão e as porcas dos os fornecidos para os alongar. Utilize ta adesiva para os elétricos se não tiver mais espaço na parede para porcas de os.

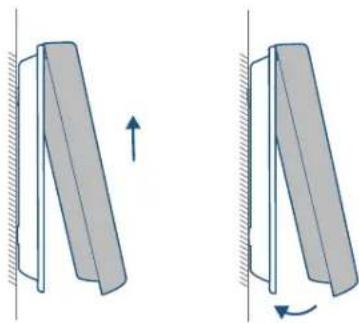

3.6 Instalar a campainha no suporte

Alinhe a parte de cima da campainha e, em seguida, encaixe a parte de baixo.

3.7 Repor a alimentação

Está pronta! Se quiser remover a campainha ou recarregá-la, consulte as secções correspondentes.CUSTOMER SERVICE
