GEBRUIKSAANWIJZING Video Doorbell 2K eufy

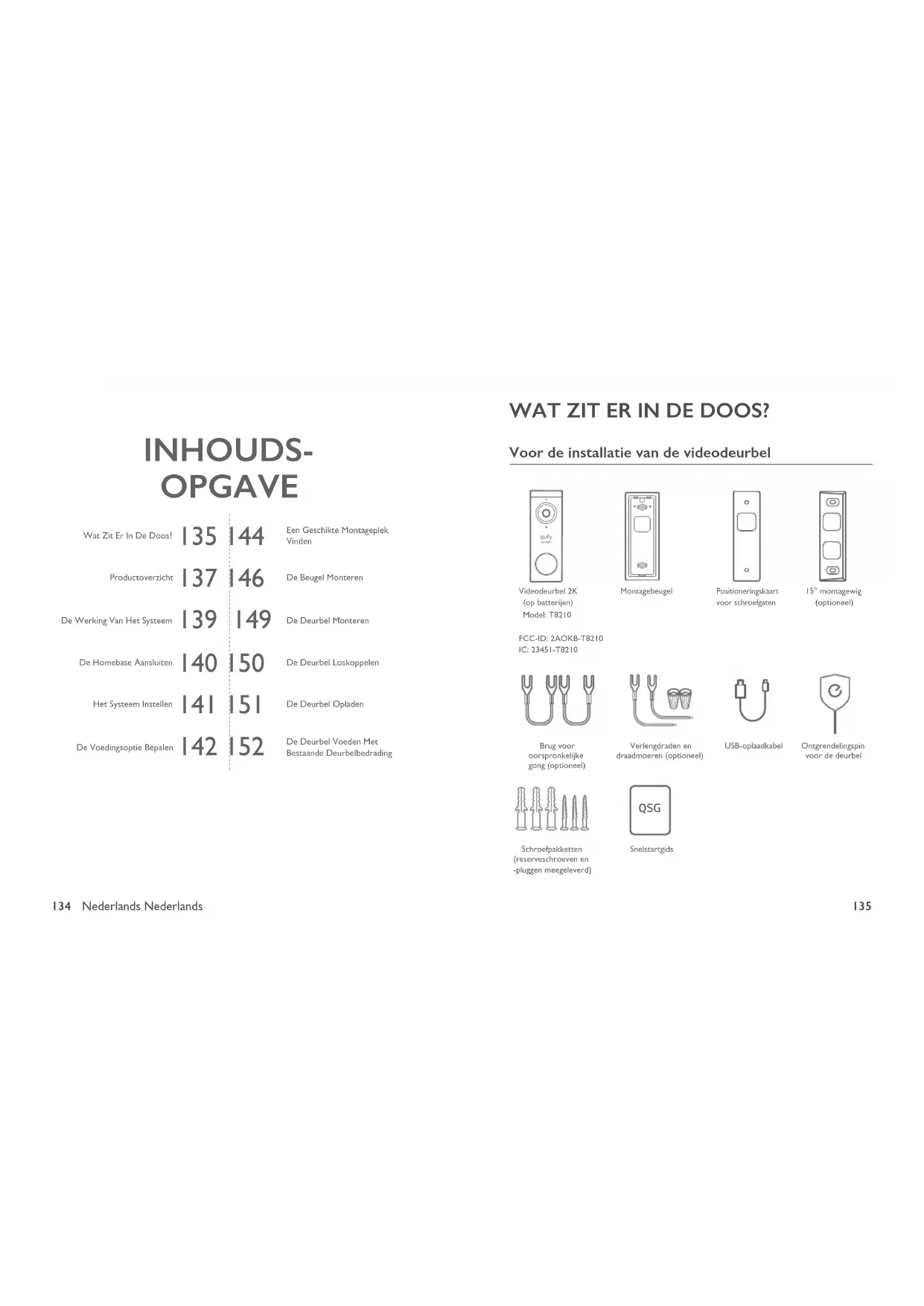

INHOUDS- OPGAVE WAT ZIT ER IN DE DOOS? Voor de installatie van de videodeurbel QSG Videodeurbel 2K (op batterijen)Model: T8210Brug voor oorspronkelijke gong (optioneel)Schroefpakketten (reserveschroeven en -pluggen meegeleverd)SnelstartgidsPositioneringskaart voor schroefgatenOntgrendelingspin voor de deurbel15° montagewig (optioneel)MontagebeugelVerlengdraden en draadmoeren (optioneel)FCC-ID: 2AOKB-T8210IC: 23451-T8210USB-oplaadkabelWat Zit Er In De Doos? Een Geschikte Montageplek Vinden Productoverzicht De Beugel Monteren De Werking Van Het Systeem De Deurbel Monteren De Homebase Aansluiten De Deurbel Loskoppelen Het Systeem Instellen De Deurbel Opladen De Voedingsoptie Bepalen De Deurbel Voeden Met Bestaande Deurbelbedrading136 Nederlands Nederlands

Voor de installatie van de HomeBase 2 Model: HomeBase 2 Voedingsadapter voor de HomeBase 2 Ethernetkabel voor de HomeBase 2

1. Micro-USB-oplaadpoort2. SYNC/RESET-knop3. Voedingsklemmen voor bestaande deurbelbedrading (optioneel)4. LoskoppelmechanismeBediening InstructiesInschakelen Druk op de SYNC-knopVoeg de deurbel toe aan HomeBaseHoud de SYNC-knop ingedrukt totdat u een pieptoon hoortDe deurbel uitschakelen Druk binnen 3 seconden snel 5 keer op de SYNC-knop.De deurbel resetten Houd de SYNC-knop 10 seconden ingedrukt.138 Nederlands Nederlands

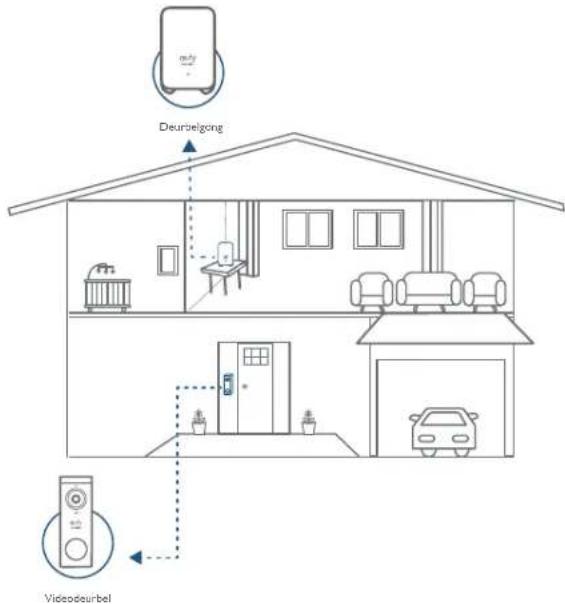

Het videodeurbelsysteem bestaat uit 2 delen. Eén deel is de videodeurbel bij uw deur. Het andere is de HomeBase in uw huis. De videodeurbel detecteert beweging op uw veranda en stelt u in staat de deur altijd en overal te open te doen. De HomeBase slaat videoclips op in het ingebouwde opslaggeheugen. Als iemand aanbelt, krijgen de mensen in huis een melding. DeurbelgongVideodeurbel140 Nederlands Nederlands

De HomeBase 2 verbinden met het internet

1. Schakel de HomeBase 2 in en gebruik vervolgens de meegeleverde ethernetkabel

om de HomeBase 2 aan te sluiten op uw thuisrouter.

2. De led-indicator wordt blauw (dit kan 1 minuut duren) wanneer HomeBase 2

klaar is voor de installatie.

STAP 2 HET SYSTEEM INSTELLEN

De app downloaden en het systeem instellen Download de eufy Security-app uit de App Store (iOS-apparaten) of Google Play (Android-apparaten). Meld u aan voor een Eufy Security-account en volg de instructies op het scherm om het instellen te voltooien.142 Nederlands Nederlands

Optie 1 - batterijvoeding

1. Als u geen bestaande deurbelbedrading bij de voordeur hebt, gebruikt u de

ingebouwde batterij.U bent vrij om de plaatsing van de deurbel te bepalen en de montage is eenvoudig en snel.

2. Wanneer de batterij van de deurbel bijna leeg is, moet u deze loskoppelen en

3. Als u deze optie kiest, gaat u naar S

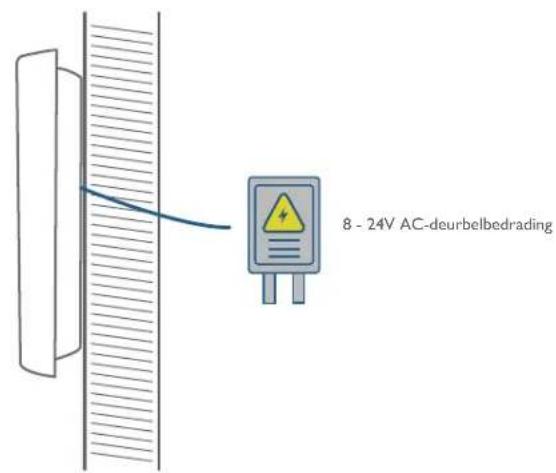

6 maanden Opmerking: de batterijduur is afhankelijk van het gebruik.In de meest voorkomende gevallen kan een deurbel tot 10 gebeurtenissen per dag vastleggen, waarbij elke opname gemiddeld 20 seconden duurt.In dit scenario is de batterijduur maximaal 6 maanden. Optie 2 - voeding met deurbelbedrading

1. Als u bestaande en werkende deurbelbedrading bij de voordeur hebt, wordt de

deurbel constant gevoed door de draden.U hoeft de batterij van de deurbel in dit geval dus niet los te koppelen en op te laden na de installatie.

2. Omdat de deurbel met de draden is verbonden, bent u beperkt in het kiezen van

een geschikte plaatsing voor de deurbel.

3. Als u deze optie kiest, gaat u naar bijlag

e 3 de deurbel voeden met deurbelbedrading

Nederlands Nederlands

MONTAGEPLEK VINDEN Een geschikte montageplek vinden Neem de videodeurbel mee naar uw voordeur en bekijk tegelijkertijd de liveweergave in de app.Zoek een plaats die u het gewenste gezichtsveld biedt. Houd rekening met de onderstaande factoren:

1. Controleer of u de bestaande gaten en pluggen in de muur of het deurkozijn kunt

2. Als u de deurbel dicht bij een zijmuur wilt plaatsen, zorgt u ervoor dat de muur

niet in het gezichtsveld verschijnt.Anders wordt IR-licht gereecteerd en wordt nachtzicht wazig.

3. Als u de montagegaten voor het eerste boort, is de aanbevolen montagehoogte 1,2

4. Als u meer wilt zien aan een specieke zijde, gebruikt u de 15° montagewig als

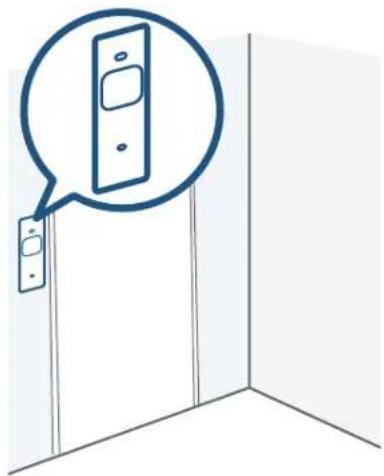

extra montagebeugel. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Zonder 15° montagewig Met 15° montagewig Deur Deur VideodeurbelVideodeurbel Plaats de positioneringskaart voor schroefgaten tegen de muur om de positie te markeren.146 Nederlands Nederlands

De deurbel monteren op een houten oppervlak Als u de deurbel op een houten oppervlak monteert, hoeft u geen boorgaten voor te boren.Gebruik de meegeleverde schroeven om de montagebeugel aan de muur te bevestigen. De positioneringskaart voor schroefgaten geeft de plaatsing van de schroefgaten aan. Wat u nodig hebt: Schroevendraaier, montagebeugel, 15° montagewig (optioneel), schroefpakketten Kruiskopschroevendraaier(niet meegeleverd) Muur Muur Montage-beugelMontage- Wig Montage-beugelMontagebeugel(bevestigd aan 15° montagewig)15° montage-wig (optioneel)Schroefpakketten (reserveschroevenand anchors are included.)Zonder 15° montagewig Met 15° montagewig De deurbel monteren op oppervlakken gemaakt van harde materialen

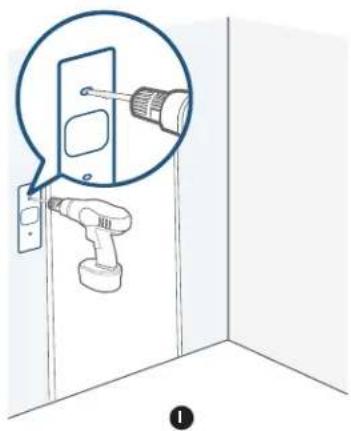

1. Als u de deurbel monteert op een oppervlak dat is gemaakt van harde materialen,

zoals baksteen, beton of stucwerk, gebruikt u een boortje van 6 mm om 2 gaten door de positioneringskaart voor schroefgaten te boren.

2. Steek de meegeleverde pluggen in de gaten en gebruik vervolgens de

meegeleverde lange schroeven om de montagebeugel aan de muur te bevestigen. Wat u nodig hebt: Boormachine, boortje van 6 mm, montagebeugel, 15° montagewig (optioneel), schroefpakketten Power Drill (not provided)Boortje van 6 mmMontagebeugel(bevestigd aan 15° montagewig)15° montage-wig (optioneel)Schroefpakketten (reserveschroevenand anchors are included.)

Nederlands Nederlands

De deurbel monteren Lijn de deurbel uit aan de bovenkant en klik de onderkant vervolgens vast.Druk omlaag totdat de deurbel op zijn plaats klikt. U bent klaar! Als u de deurbel wilt loskoppelen of wilt opladen, raadpleegt u de volgende delen van deze handleiding.150 Nederlands Nederlands

1. Gebruik de meegeleverde ontgrendelingspin voor de deurbel als u de deurbel los

wilt koppelen van de montagebeugel.

2. Houd het gat aan de onderkant van de deurbel ingedrukt en til de onderkant van

de deurbel daarna op om deze van de beugel te halen. Wat u nodig hebt: Ontgrendelingspin voor de deurbel DeurbelOntgrendelingspin

BIJLAGE 2 DE DEURBEL OPLADEN

De deurbel opladen Led-indicatie Opladen: Brandt oranje Volledig opgeladen: Brandt cyaan Oplaadtijd 6 uur van 0% tot 100%152 Nederlands Nederlands

1. Gebruik de bestaande deurbel om aan te bellen en te controleren of de deurbel werkt.Als de deurbel geen geluid maakt, is de bedrading van uw deurbel mogelijk defect.Gebruik de eigen batterij van de videodeurbel om de deurbel te voeden of raadpleeg een elektricien om de bedrading te repareren.2. Schakel de stroom uit bij de stroomonderbreker.Schakel de lichten in/uit om te controleren of de elektriciteit in uw huis goed is uitgeschakeld. OFF OFF Wees altijd voorzichtig bij de omgang met elektriciteitskabels.Als u het niet prettig vindt om de bekabeling zelf te installeren, raadpleegt u een gekwaliceerd elektricien.

3.2 De bestaande deurbelknop loskoppelen

Als u al bestaande bedrading voor de deurbel hebt:1. Verwijder de bestaande deurbelknop met een kruiskopschroevendraaier (niet meegeleverd).2. Trek de twee draden tijdens het verwijderen van de deurbel voorzichtig uit de deurbel.Maak de uiteinden van de draden recht indien nodig. Wat u nodig hebt: Kruiskopschroevendraaier Kruiskopschroevendraaier(User provides it.)

3.3 Een geschikte montageplek vinden

1. Bepaal waar u de deurbel gaat monteren.Houd rekening met de onderstaande factoren:

Controleer of u de bestaande gaten en pluggen in de muur of het deurkozijn kunt hergebruiken. Als u de montagegaten voor het eerste boort, is de aanbevolen montagehoogte 1,2 m vanaf de grond.154 Nederlands Nederlands

Als u meer wilt zien aan een specieke zijde, gebruikt u de 15° montagewig als extra montagebeugel. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Zonder 15° montagewig Met 15° montagewig Deur Deur VideodeurbelVideodeurbel

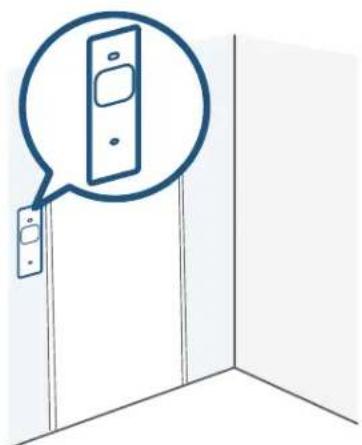

2. Plaats de positioneringskaart voor schroefgaten tegen de muur om de positie te

Als u de deurbel op een houten oppervlak monteert, hoeft u geen boorgaten voor te boren.Gebruik de meegeleverde schroeven om de montagebeugel aan de muur te bevestigen.De positioneringskaart voor schroefgaten geeft de positie van de schroefgaten aan. Wat u nodig hebt: Boormachine, montagebeugel, 15° montagewig (optioneel), schroefpakketten Kruiskopschroevendraaier(User provides it.) Muur Muur Montage-beugelMontage- Wig Montage-beugelMontagebeugel(bevestigd aan 15° montagewig)15° montage-wig (optioneel)Schroefpakketten (reserveschroevenand anchors are included.)Zonder 15° montagewig Met 15° montagewig156 Nederlands Nederlands

Als u de deurbel monteert op een oppervlak gemaakt van harde materialen, zoals baksteen, beton, stucwerk:

Gebruik een boortje van 6 mm om 2 gaten door de positioneringskaart voor schroefgaten te boren.

Steek de meegeleverde pluggen in de gaten en gebruik vervolgens de meegeleverde lange schroeven om de montagebeugel aan de muur te bevestigen. Wat u nodig hebt: Boormachine, boortje van 6mm, montagebeugel, 15° montagewig (optioneel), schroefpakketten Boormachine(niet meegeleverd)Boortje van 6 mmMontagebeugel(bevestigd aan 15° montagewig)15° montage-wig (optioneel)Schroefpakketten (reserveschroevenand anchors are included.)

3.5 De deurbelbedrading aansluiten op de deurbel

Sluit de draden aan op de klemmen op de achterkant van de deurbel en draai vervolgens de klemschroeven vast. De draad mag op een willekeurige klem worden aangesloten. Wat u nodig hebt: Draden en draadmoeren (optioneel), videodeurbel, kruiskopschroevendraaier Verlengdraden endraadmoeren (optioneel)Videodeurbel 2K (bekabeld)Model: T8210Kruiskopschroevendraaier(User provides it.) Opmerking:

Om kortsluiting te voorkomen, moet u ervoor zorgen dat de draden elkaar niet raken nadat ze op de klemmen zijn aangesloten.

Als de draden te kort zijn, gebruikt u de meegeleverde verlengdraden en draadmoeren om de draden langer te maken.Als er op de muur geen ruimte is voor draadmoeren, gebruikt u in plaats daarvan tape voor elektrische bedrading.

3.6 De deurbel monteren op de beugel

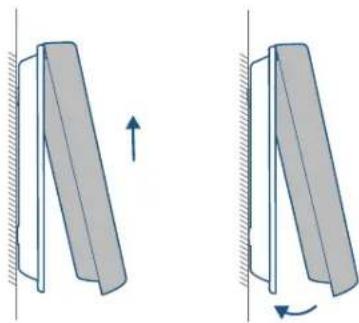

Lijn de deurbel uit aan de bovenkant en klik de onderkant vervolgens vast.

3.7 De stroom weer inschakelen

Schakel de hoofdstroomonderbreker weer in.

U bent klaar! Als u de deurbel wilt loskoppelen of opladen, raadpleegt u de betreffende delen van deze handleiding.160 Português Português
