MANUAL DE USUARIO Video Doorbell 2K eufy

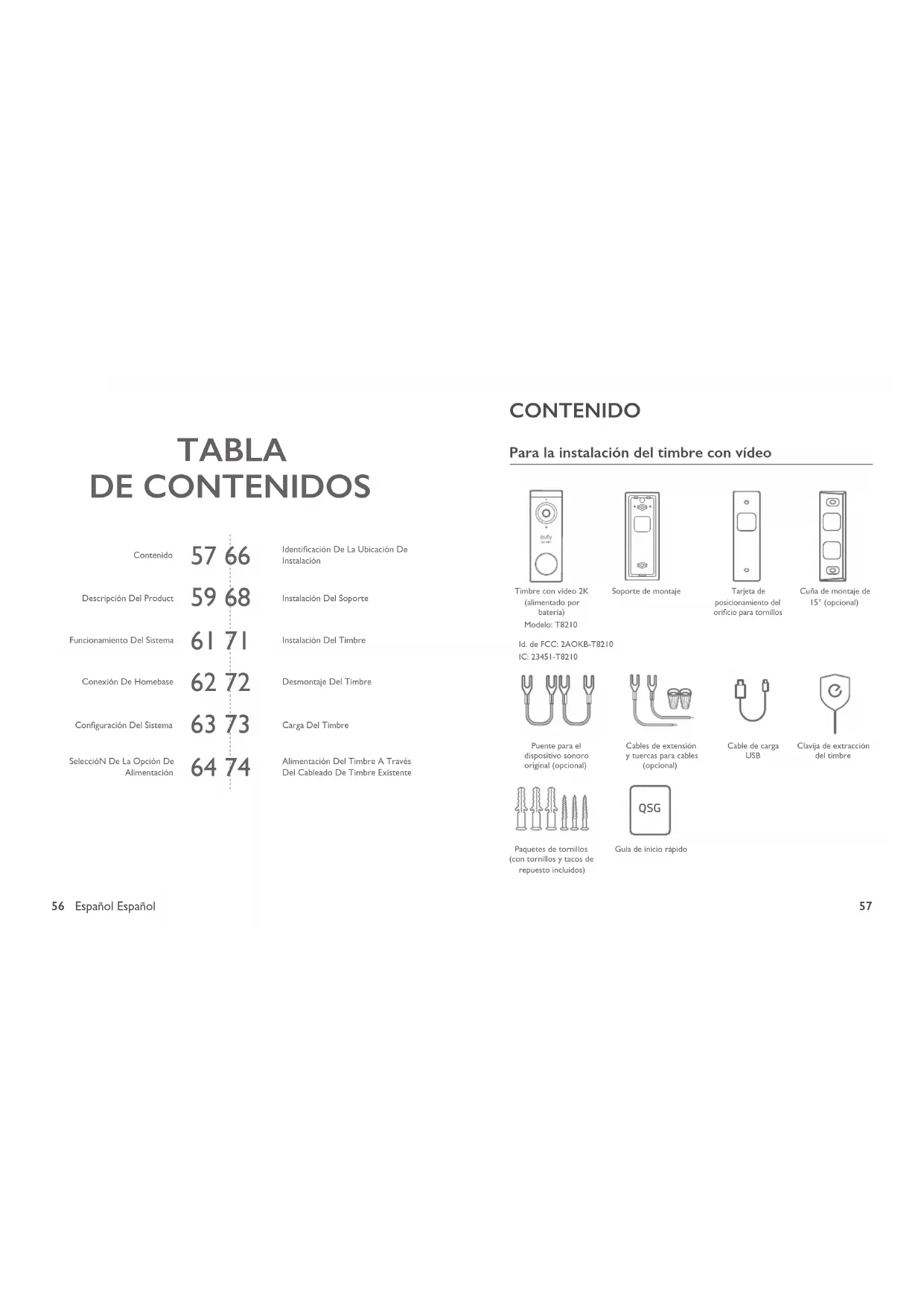

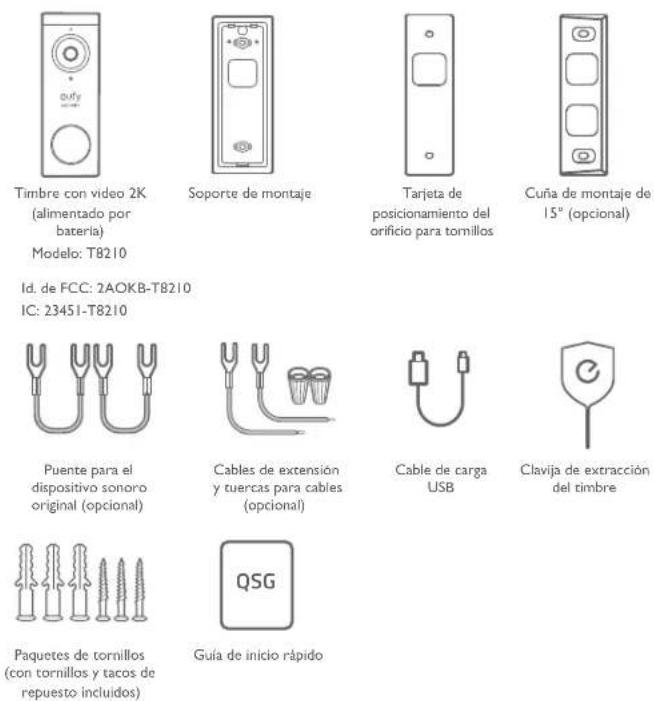

TABLA DE CONTENIDOS CONTENIDO Para la instalación del timbre con vídeo QSG Timbre con vídeo 2K (alimentado por batería)Modelo: T8210Puente para el dispositivo sonoro original (opcional)Paquetes de tornillos (con tornillos y tacos de repuesto incluidos)Guía de inicio rápidoTarjeta de posicionamiento del oricio para tornillosClavija de extracción del timbreCuña de montaje de 15° (opcional)Soporte de montajeCables de extensión y tuercas para cables (opcional)Id. de FCC: 2AOKB-T8210IC: 23451-T8210Cable de carga USB Contenido Identicación De La Ubicación De Instalación Descripción Del Product Instalación Del Soporte Funcionamiento Del Sistema Instalación Del Timbre Conexión De Homebase Desmontaje Del Timbre Conguración Del Sistema Carga Del Timbre SeleccióN De La Opción De Alimentación Alimentación Del Timbre A Través Del Cableado De Timbre Existente58 Español Español
Para la instalación de HomeBase2 Modelo: HomeBase 2 Adaptador de alimentación para HomeBase 2 Cable Ethernet para HomeBase 2 Id. de FCC: 2AOKB-T8010IC: 23451-T8010 Nota: El enchufe del adaptador de alimentación puede variar en función de la región.
DESCRIPCIÓN DEL PRODUCTO
Timbre con vídeo (alimentado por batería) Vista frontal:
1. Sensor de movimiento2. Micrófono3. Lente de la cámara4. Sensor de luz ambiental5. Indicador de anillo LED6. Botón del timbre7. Altavoz Vista posterior:
1. Puerto de carga micro-USB2. Botón Sincronizar/Restablecer3. Terminales de alimentación para el cableado de timbre existente (opcional)4. Mecanismo de desmontajeFuncionamiento InstruccionesEncendido Pulse el botón SincronizarAdición del timbre a HomeBaseMantenga pulsado el botón Sincronizar hasta que escuche un pitidoApagado del timbre Pulse rápidamente el botón Sincronizar 5 veces en un espacio de 3 segundos.Restablecimiento del timbre Mantenga pulsado el botón Sincronizar durante 10 segundos60 Español Español
Timbre con vídeo (alimentado por batería)
3. Puerto de alimentación
6. Botón Sincronizar/Desactivar alarma
7. Botón Restablecer

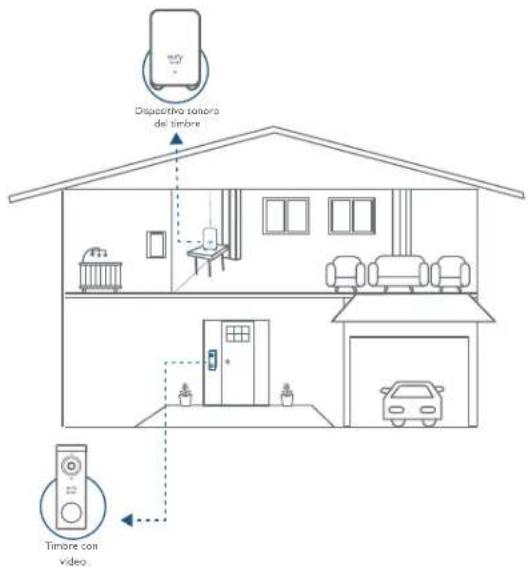

El sistema de timbre con vídeo está compuesto por 2 partes:Una es el timbre con vídeo instalado en la puerta. La otra es el dispositivo HomeBase instalado en la vivienda. El timbre con vídeo detecta cualquier movimiento en la entrada de su hogar y le permite abrir la puerta en cualquier momento y desde cualquier lugar. El dispositivo HomeBase almacena clips de vídeo en el almacenamiento integrado. Cuando alguien llame al timbre, se enviará una noticación a los habitantes de la vivienda. Dispositivo sonoro del timbreTimbre con vídeo62 Español Español
PASO1: CONEXIÓN DE HOMEBASE
Conexión de HomeBase2 a Internet
1. Encienda el dispositivo HomeBase 2 y utilice el cable Ethernet suministrado para
conectarlo al router.
2. Cuando el dispositivo HomeBase 2 está listo para la conguración, el indicador
LED se ilumina en color azul (puede tardar hasta 1 minuto).
PASO2: CONFIGURACIÓN DEL
SISTEMA Descarga de la aplicación y configuración del sistema Descargue la aplicación eufy Security desde la App Store (dispositivos iOS) o Google Play (dispositivos Android). Regístrese para crear una cuenta de eufy Security y siga las instrucciones que aparecen en pantalla para completar la conguración.64 Español Español
PASO3: SELECCIÓN DE LA OPCIÓN
Opción1: Alimentación por batería
1. Si no hay cableado tendido para el timbre actual en la puerta de entrada, utilice
la batería integrada. Esta opción ofrece la libertad de determinar la posición del timbre, así como una instalación rápida y sencilla.
2. Cuando el nivel de batería del timbre sea bajo, deberá extraerlo del montaje y
3. Si decide utilizar esta opción, vaya a la sección P
ASO4: IDENTIFICACIÓN DE
LA UBICACIÓN DE INSTALACIÓN
6 meses Nota: La duración de la batería varía en función del uso. En condiciones normales, a lo largo de un día pueden llamar al timbre hasta 10 veces y cada grabación dura unos 20 segundos de media. En esta situación, la duración de la batería del timbre puede llegar a los 6 meses. Optación del timbre con vídeo por cable
1. Si hay cableado tendido y en buen estado de funcionamiento para el timbre actual
en la puerta de entrada, el timbre podrá recibir alimentación continua a través de estos cables. De este modo, no será necesario desmontar el timbre para cargarlo después de la instalación inicial.
2. Puesto que el timbre estará conectado a los cables, la posición de instalación será
3. Si decide utilizar esta opción, vaya al Anexo 3: Alimenta
ción del timbre a través del cableado de timbre existente

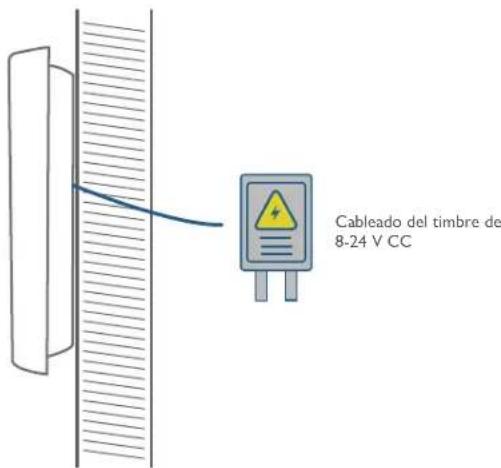

Cableado del timbre de 8-24 V CC66 Español Español
PASO4: IDENTIFICACIÓN DE LA
UBICACIÓN DE INSTALACIÓN
Identificación de una ubicación de instalación adecuada Salga con el timbre con vídeo a la puerta de entrada y, simultáneamente, compruebe la transmisión en directo disponible en la aplicación. Identique la ubicación desde la que obtiene el campo de visión deseado. Tenga en cuenta lo siguiente:
1. Compruebe si es posible reutilizar los oricios y tacos existentes instalados en la
pared o el marco de la puerta.
2. Si desea instalar el timbre cerca de una pared lateral, asegúrese de que la pared
no sea visible en el campo de visión. De lo contrario, la luz infrarroja se reejará y la visión nocturna será borrosa.
3. Si va a taladrar los oricios de montaje por primera vez, la altura de instalación
recomendada es a 1,2 metros del suelo.
4. Si desea ampliar la visión de un lado especíco, utilice la cuña de montaje de 15°
como soporte de montaje complementario. 1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Sin cuña de montaje de 15° Con cuña de montaje de 15°PuertaPuertaTimbre con vídeoTimbre con vídeo Coloque la tarjeta de posicionamiento del orificio para tornillos en la pared para marcar la ubicación.68 Español Español
PASO5: INSTALACIÓN DEL SOPORTE
Instalación del timbre en una superficie de madera Si va a instalar el timbre en una superficie de madera, no es necesario taladrar orificios. Utilice los tornillos suministrados para fijar el soporte de montaje a la pared. La tarjeta de posicionamiento del oricio para tornillos indica la posición de los oricios para tornillos. Herramientas necesarias: Destornillador, soporte de montaje, cuña de montaje de 15° (opcional) y paquetes de tornillos Destornillador Philips(no incluido)ParedParedSoportede montajeSoporte Cuña Soportede montajeSoporte de montaje(conectado a la cuña de montaje de 15°)Cuña de montajede 15° (opcional)Paquetes de tornillos (conand anchors are included.)Sin cuña de montaje de 15° Con cuña de montaje de 15° Instalación del timbre en superficies de materiales duros

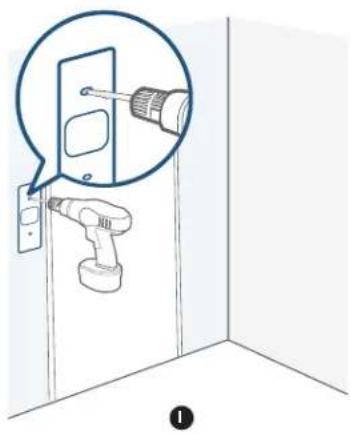

1. Si va a instalar el timbre en una supercie hecha de materiales duros, como
ladrillo, hormigón o estuco, taladre dos oricios a través de la tarjeta de posicionamiento del oricio para tornillos con una broca de 6 mm (15/64”).
2. Introduzca los tacos suministrados y, a continuación, utilice los tornillos largos
suministrados para jar el soporte de montaje a la pared. Herramientas necesarias: Taladro eléctrico, broca de 6mm (15/64”), soporte de montaje, cuña de montaje de 15° (opcional) y paquetes de tornillos Power Drill (not provided)Broca de 6 mm (15/64”)Soporte de montaje(conectado a la cuña de montaje de 15°)Cuña de montajede 15° (opcional)Paquetes de tornillos (conand anchors are included.)
ParedParedSoportede montajeSoporte Cuña Soportede montajeSin cuña de montaje de 15° Con cuña de montaje de 15°
PASO6: INSTALACIÓN DEL TIMBRE
Instalación del timbre Alinee el timbre con la parte superior y, a continuación, encájelo en la parte inferior. Presione hacia abajo hasta que encaje en su lugar. ¡Ya está! Si desea desmontar el timbre para cargar la batería, consulte las secciones siguientes.72 Español Español
Desmontaje del timbre
1. Si desea desmontar el timbre del soporte de montaje, utilice la clavija de
extracción del timbre suministrada.
2. Mantenga presionado el oricio en la parte inferior del timbre y, a continuación,
levante la parte inferior para extraerlo. Herramientas necesarias: Clavija de extracción del timbre Clavija deextracción del timbre
ANEXO2: CARGA DEL TIMBRE
Carga del timbre Indicación LED Carga en curso: naranja jo Carga completa: cian jo Tiempo de carga 6 horas de 0 % a 100 %74 Español Español
ANEXO3: ALIMENTACIÓN DEL TIMBRE
A TRAVÉS DEL CABLEADO DE TIMBRE EXISTENTE
3.1 Comprobación del funcionamiento del cableado
de timbre 1. Llame al timbre existente para comprobar si funciona. Si el timbre no suena, es posible que el cableado existente esté defectuoso. Considere alimentar el timbre mediante la batería integrada o consulte a un electricista para que arregle los cables.2. Desconecte la alimentación del disyuntor. Encienda y apague las luces para asegurarse de que la electricidad de la vivienda se ha desconectado correctamente. OFF OFF Extreme la precaución siempre que manipule los cables. Si no se siente cómodo al realizar la instalación usted mismo, solicite a un electricista cualicado que lo haga.

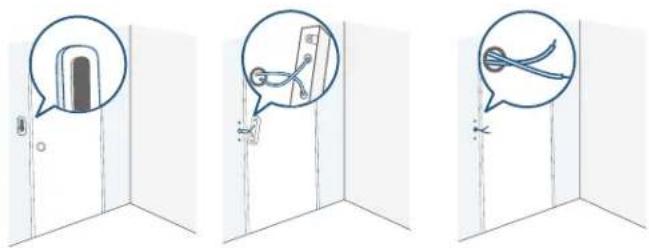

3.2 Desmontaje del timbre existente
Si hay cableado de timbre existente:1. Extraiga el botón de timbre existente mediante el uso de un destornillador Philips (no incluido).2. Al extraer el timbre existente, tire de los dos cables con cuidado. Enderece los extremos de los cables, si es necesario. Herramientas necesarias: Destornillador Philips Destornillador Philips(User provides it.)
3.3 Identificación de una ubicación de instalación
1. Determine la ubicación de instalación para el timbre. Tenga en cuenta lo siguiente:
Compruebe si es posible reutilizar los oricios y tacos existentes instalados en la pared o el marco de la puerta. Si va a taladrar los orificios de montaje por primera vez, la altura de instalación recomendada es a 1,2 metros del suelo. Si desea ampliar la visión de un lado especíco, utilice la cuña de montaje de 15° como soporte de montaje complementario.76 Español Español
1.76m(5’9”)1.2m (48") 0.3m (12") (40") 15° Sin cuña de montaje de 15° Con cuña de montaje de 15°PuertaPuertaTimbre con vídeoTimbre con vídeo

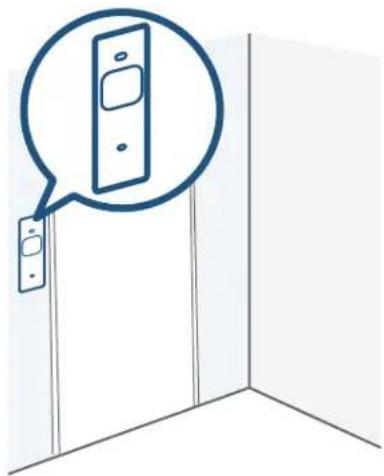

2. Coloque la tarjeta de posicionamiento del oricio para tornillos en la pared para
marcar la ubicación.
3.4 Instalación del soporte
Si va a instalar el timbre en una superficie de madera, no es necesario taladrar orificios. Utilice los tornillos suministrados para fijar el soporte de montaje a la pared. La tarjeta de posicionamiento del oricio para tornillos indica la posición de los oricios para tornillos. Herramientas necesarias: Taladro eléctrico, soporte de montaje, cuña de montaje de 15° (opcional) y paquetes de tornillos Destornillador Philips(User provides it.)ParedParedSoportede montajeSoporte Cuña Soportede montajeSoporte de montaje(conectado a la cuña de montaje de 15°)Cuña de montajede 15° (opcional)Paquetes de tornillos (conand anchors are included.) Sin cuña de montaje de 15° Con cuña de montaje de 15°78 Español Español
Si va a instalar el timbre en una supercie hecha de materiales duros, como ladrillo, hormigón o estuco:
Taladre dos oricios a través de la tarjeta de posicionamiento del oricio para tornillos con una broca de 6 mm (15/64”).
Introduzca los tacos suministrados y, a continuación, utilice los tornillos largos suministrados para jar el soporte de montaje a la pared. Herramientas necesarias: Taladro eléctrico, broca de 6mm (15/64”), soporte de montaje, cuña de montaje de 15° (opcional) y paquetes de tornillos Taladro eléctrico(no incluido)Broca de 6 mm (15/64”)Soporte de montaje(conectado a la cuña de montaje de 15°)Cuña de montajede 15° (opcional)Paquetes de tornillos (conand anchors are included.)
ParedParedSoportede montajeSoporte Cuña Soportede montajeSin cuña de montaje de 15° Con cuña de montaje de 15°80 Español Español
3.5 Conexión del cableado de timbre existente al timbre
Conecte los cables a los terminales de la parte posterior del timbre y, a continuación, apriete los tornillos de los terminales. El cable se puede conectar a cualquier terminal. Herramientas necesarias: Cables, tuercas para cables (opcional), timbre con vídeo y destornillador Philips Cables de extensión ytuercas para cables (opcional)Timbre con vídeo de 2K (cableado)Modelo: T8210Destornillador Philips(User provides it.) Nota:
Para evitar cortocircuitos, asegúrese de que los cables no entren en contacto después de conectarlos a los terminales.
Si la longitud de los cables no es suciente, utilice los cables de extensión y las tuercas para cables suministrados para alargarlos. Si no hay espacio en la pared para instalar las tuercas de cables, utilice cinta de cableado eléctrico.

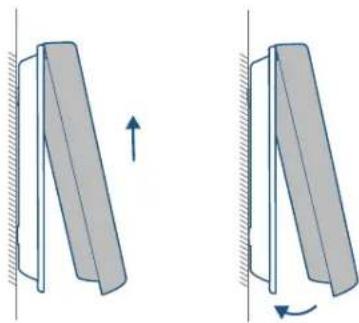

3.6 Instalación del timbre en el soporte
Alinee el timbre con la parte superior y, a continuación, encájelo en la parte inferior.
3.7 Restablecimiento de la alimentación
Restablezca la alimentación del disyuntor.
¡Ya está! Si desea desmontar el timbre para cargar la batería, consulte las secciones correspondientes.82 Français Français
