Produkttyp	Video-Türklingel
Marke	Eufy
Modell (Türklingel)	T8210
Modell (HomeBase)	T8010
Videoauflösung	2K
Stromversorgung	Integrierter Akku oder vorhandene Klingelverkabelung
Akkulaufzeit	Bis zu 6 Monate (10 Ereignisse/Tag, 20 s/Aufnahme)
Ladezeit	6 Stunden (0 bis 100%)
Ladeanschluss	Micro-USB
Bewegungserkennung	Ja, mit integriertem Sensor
Nachtsicht	Ja, Infrarot
Konnektivität	Wi-Fi über HomeBase 2 (Ethernet für HomeBase erforderlich)
Speicher	Im HomeBase integriert (nicht spezifiziert)
App	eufy Security (iOS und Android)
Installation	Wandmontage, empfohlene Höhe 1,2 m
Lieferumfang	Video-Türklingel, HomeBase 2, Montagehalterung, 15°-Keil, Schraubenset, Ladekabel, Entriegelungsstift, Kurzanleitung
Sicherheit	FCC- und IC-konform; Mindest-RF-Abstand 20 cm

Häufig gestellte Fragen - Video Doorbell 2K eufy

Wie installiere ich die Eufy Video-Türklingel 2K ?

Für die Installation gehen Sie wie folgt vor: Verbinden Sie die HomeBase 2 per Ethernet mit Ihrem Router, laden Sie die eufy Security-App herunter, und befestigen Sie die Montagehalterung in 1,2 m Höhe. Verwenden Sie den 15°-Keil für ein erweitertes Sichtfeld. Richten Sie die Türklingel oben aus und rasten Sie sie unten ein.

Wie lange hält der Akku?

Die Akkulaufzeit kann bis zu 6 Monate bei typischer Nutzung von 10 Bewegungsergebnissen pro Tag mit Aufnahmen von jeweils 20 Sekunden betragen.

Wie lade ich die Türklingel auf?

Lösen Sie die Türklingel mit dem mitgelieferten Entriegelungsstift, und schließen Sie das Micro-USB-Kabel an. Die vollständige Aufladung dauert etwa 6 Stunden (orange LED leuchtet dauerhaft beim Laden, cyan leuchtet dauerhaft bei voller Ladung).

Wie setze ich die Türklingel zurück?

Zum Zurücksetzen drücken Sie die SYNC/RESET-Taste 10 Sekunden lang. Zum Ausschalten drücken Sie 5 Mal schnell innerhalb von 3 Sekunden.

Kann ich die vorhandene Klingelverkabelung verwenden?

Ja, die Türklingel kann über die vorhandene Verkabelung mit Strom versorgt werden. Stellen Sie sicher, dass die Verkabelung funktioniert, schalten Sie den Strom aus, verbinden Sie die Drähte mit den Klemmen der Türklingel (beliebig) und schalten Sie den Strom wieder ein.

Wie verbinde ich die Türklingel mit dem WLAN?

Die HomeBase 2 muss per Ethernet mit Ihrem Router verbunden sein. Folgen Sie dann in der eufy Security-App den Anweisungen, um die Türklingel mit der HomeBase zu koppeln.

Ist die Türklingel wetterbeständig?

Ja, die Türklingel ist für den Außeneinsatz ausgelegt und hat die Schutzklasse IP65 (staub- und strahlwassergeschützt).

Wie passe ich das Sichtfeld an?

Verwenden Sie den mitgelieferten 15°-Montagekeil, um die Türklingel zu neigen und die Sicht auf eine Seite zu erweitern. Sie können auch einen Standort mit freiem Sichtfeld wählen.

Funktioniert die Türklingel mit einer vorhandenen Klingel?

Ja, es wird eine Brücke für die vorhandene Klingel mitgeliefert, um die Türklingel in Ihre vorhandene mechanische Klingel zu integrieren (siehe Kurzanleitung für den Anschluss).

Wie löse ich die Türklingel von der Halterung?

Stecken Sie den Entriegelungsstift in das Loch an der Unterseite der Türklingel, halten Sie ihn gedrückt, und heben Sie den unteren Teil an, um sie zu entfernen.

BEDIENUNGSANLEITUNG Video Doorbell 2K eufy

Einen Befestigungsort Finden

Produktübersicht

3342

Anbringen Der Halterung

Funktionsweise Des Systems

3545

Anbringen Der Turklingel

Anschliessen Der Homebase

3646

Abnehmen Der Turklingel

Einrichtung Des Systems

3747

Auflen Der Turklingel

Bestimm Den Stromoption

3848

Betrieben Der Turklingel Mit Einer Bestehenden Klingelverkabelung

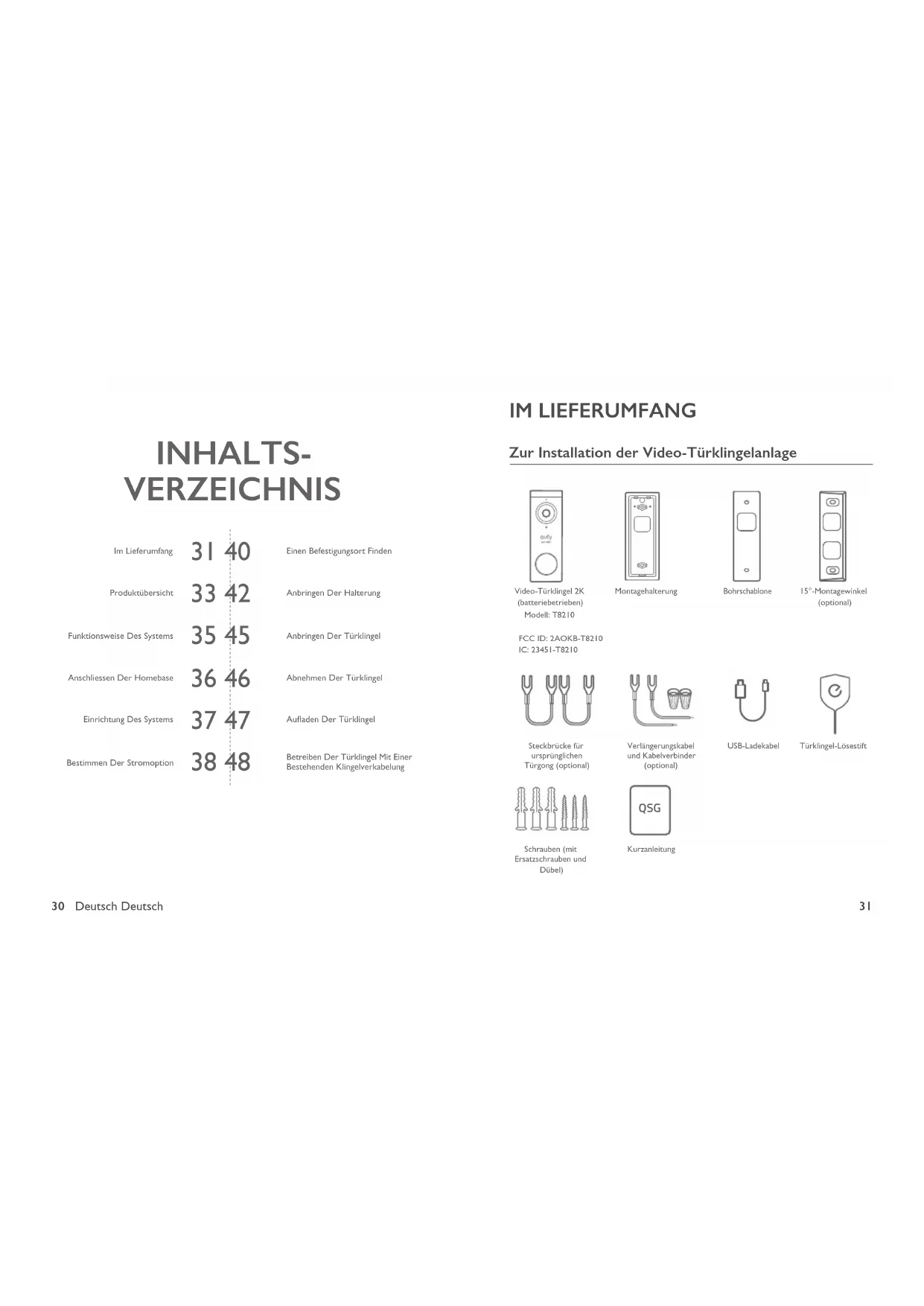

IM LIEFERUMFANG

Zur Installation der Video-Türklingelanlage

Video-Türklingel 2K (batteriebetrieben)
Model: T8210

Montagehalterung

Bohrschablone

15^ Montagewinkel (optional)

FCC ID:2AOKB-T8210
IC:23451-T8210

Steckbrücke für ursprünglichen Tunggon (optional)

Verlangerungskel und Kabelverbinder (optional)

USB-Ladekabel

Türklingel-Lösestift

Schauben (mit
Ersatzschrauben und
Dubel)

Kurzanleitung

Für die HomeBase 2-Installation

Modell:HomeBase2Netzteil fur

HomeBase 2

Ethernetkabel für HomeBase 2

FCC ID:2AOKB-T8010

C:23451-T8010

Hinweis: Die Ausführung des Netzsteckers hängt von der jeweiligen Region ab.

32 Deutsch Deutsch

PRODUKTÜBERSICHT

Video-Türklingel (batteriebetrieben)

Vorderseite:

1. Bewegungssensor
2. Mikrofen
3. Kamereraobjektiv
4. Umgebungslichtsensor
5. LED-Ring
6. Turkdinseltaste
7. Lautsprecher

Rückseite:

I. Mikro-USB-Ladeanschluss

1. Taste SYNC/RESET
2. Kabelklemme für bestehende
   Turklingolkabel (optional)
3. Abnahmemechanismus

Betrieb Anleitung
Eingeschaltet Drücken Sie die SYNC-Taste und halten Sie sie los
Türklingen zur HomeBase hinzufügen	Drücken Sie die SYNC-Taste und halten Sie sie gedrückt, bis Sie ein Biep-Geräusch hören
Abschalten der Türklingen Drucken Sie die SYNC-Taste innerhalb von 3 Sekunden 5 Mal hinterinander
Zurücksetzen der Türklingen Die SYNC-Taste drucken und 10 Sekunden lang gedrückt halten

Video-Türklingel (batterybetrieben)

1.Status-LED
2. Laufsprecher
3. Stromversorgungs-Anschluss
4. USB-Anschluss

1. Ethernet-Anschluss
   6.SYNC/ALARM AUS-Taste
2. Reset-Taste

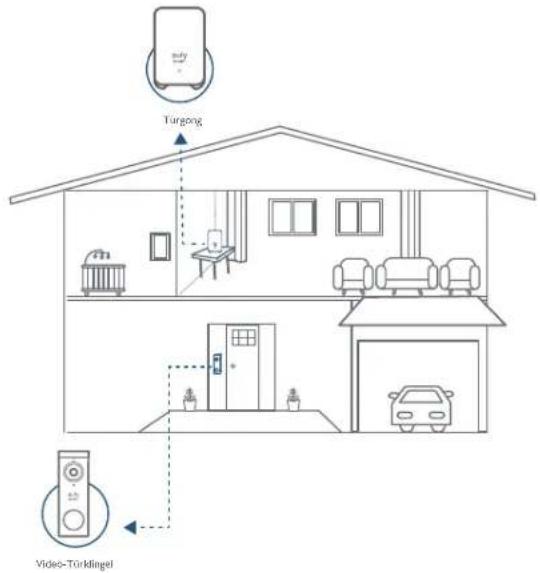

FUNKTIONSWEISE DES SYSTEMS

FUNKTIONSWEISE DES SYSTEMS

Die Video-Türklingelanlage umfasst zwei Komponenten. Zum einen die an der Tür anzubringende Türklingel mit Kamera. Zum anderen die HomeBase in Ihr Zuhause.

Die Video-Türklingel erkennt Bewegungen in ihrem Außenraum und erhöglich es Ihnen, Gaste an der Turi jederzeit und überall zu empfanken. Auf dem integrierten Speicher der HomeBase werden Videos gespeichert. Sobald möglich die Turklinggel betatigt, werden die Personen im Haus darauf aufmerksam gemacht.

34 Deutsch Deutsch

SCHRITT I - ANSCHLIESSEN DER HOMEBASE

HomeBase 2 mit dem Internet verbinden

1. Schalten Sie die HomeBase 2 ein und schlieBen Sie sie über das im Lieferumfang enthaltene Ethernet-Kabel an ihren Heimrouter an.

1. Die LED-Anzeige leuchtet blau, wenn die HomeBase 2 bereit für die Einrichtung ist (dies kann bis zu 1 Minute dauern).

Deutsch Deutschland

SCHRITT 2 - EINRICHUNG DES SYSTEMS

Laden Sie die App herunter und richten Sie das System ein.

Laden Sie die eufy Security-App aus dem App Store (iOS-Geräte) oder bei Google Play (Android) herunter.

Melden Sie sich für ein Eufy Security-Konto an und befolgen Sie dann die Anweisungen auf dem Bildschirm, um die Einrichtung abzuschlieben.

SCHRITT 3 - BESTIMMEN DER STROMPTION

Option I - Batteriebetrieben

1. Wenn an Ihrer Haustür keine Leitungen für die Türklingel vorhanden sind, verwenden Sie die integrierte Batterie. Sie konnen die Position der Türklingel frei bestimmten, und die Anbringung erfolgt schnell und einfach.
2. Wenn der Batteriestand der Turklingel niedrig ist, müssen Sie sie abnehmer und laden.
3. Wenn Sie nach dieser Möglichkeit vorgehen, gehen Si eitte zu SCHRITT 4 - EINEN BEFESTIGUNGSORT FINDEN.

Hinweis: Die Verwendungszeit der Batterie hängt von der Verwendung ab. Unter normalen Umständen wird die Turklingel bis zu 10 Mal am Tag verwendet, und jeder Aufnahme dauercht durchschnittlich 20 Sekunden. Unter diesen Umständen kann die Batterie bis zu 6 Monate halten.

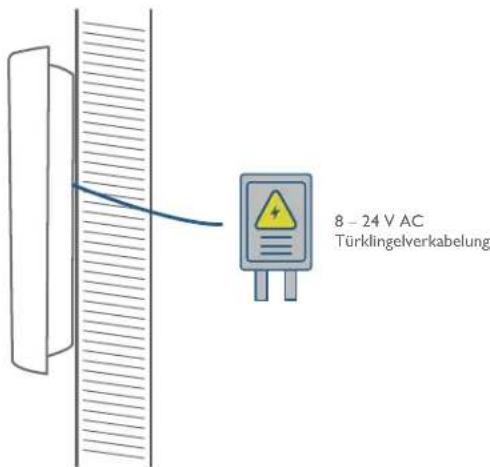

Option 2 - Kabelbetriebene Turklingel

1. Wenn Sie an Ihrer Haustür über eine Funktionstüchte Türklingelverkabelung verfügen, wird die Türklingen über diese Kabel kontinuierlich mit Strom versorgt. Sie müssen Sie nach der Befestigung nicht abnehmer und laden.
2. Da die Turklingel mit den Kabeln verbunden ist, kann der Befestigungspunkt nicht beliebig gewählt werden.
3. Wenn Sie nach dieser Option vorgehen möchten, gehen Sieitte zu „Anhang 3-Betreiben der Turklingel mit einer Klingelverkabelung".

SCHRITT 4 - EINEN BEFESTIGUNGSORT FINDEN

Suchen Sie einen Befestigungsort

Bringen Sei die Video-Türklingel zu ihrer Hautür und überprüften Sie gleichzeitig die Echtzeitanzeige auf der App. Suchen Sie einen Ort, an dem Sie das gewünschte Blickfeld erhalten.

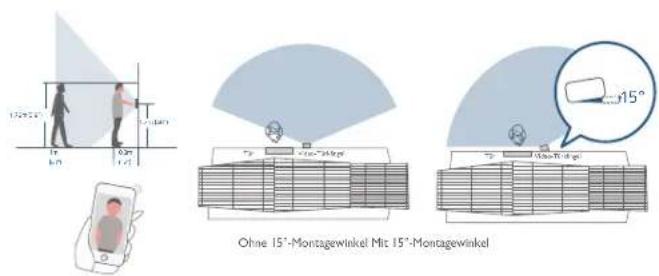

Bedenken Sie die folgenden Faktoren:

1. Überprüfen Sie, ob Sie die bestehenden Löscher und Dübel an der Haustürwand erneut verwenden können.
2. Wenn Sie die Turklingen nahe einer Seitenwand anbringen möchten,chten Sieitte daraufauf, dass die Wand nicht im Blickfeld der Kamera liegt. Ansonsten wird die Infrarotstrahlung reflektiert, und Nachtaufnahmen werden verschwommen dargestellt.
3. Wenn Sie die Befestigungslöcher das erste Mal in die Wand bohren, wird eine Höhe von 1,2 m (48 Zoll) über den Boden empfohlen.
4. Die Verwendung des 15^ -Montagewinkels als zusätzliche Montagehalterung empfeht sich, wenn einen größeren Blickumfang auf einer Seite haben möchten.

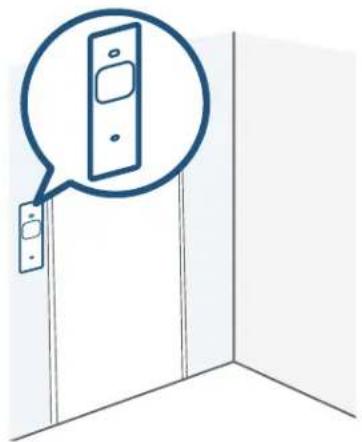

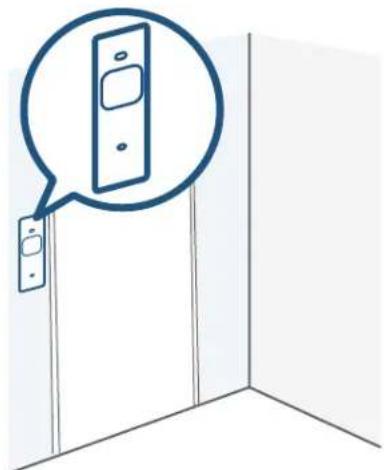

Halten Sie die Bohrschablone an die Wand, um die Positionen zu markieren.

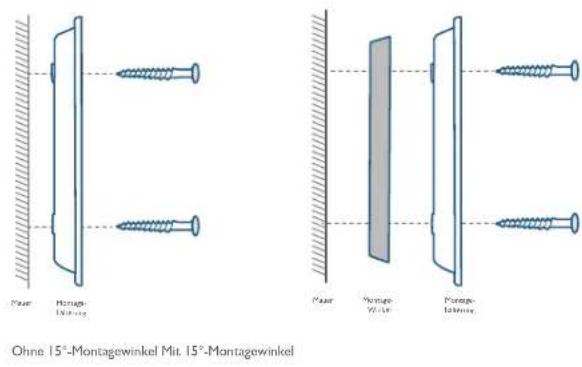

SCHRITT 5 - ANBRINGEN DER HALTERUNG

Anbringen der Turklingel an einer Oberfläche aus Holz

Wenn Sie die Turklingel an einer Oberfläche aus Holz anbringen, muss nicht vorgebohr werden. Verwenden Sie die im Lieferumfang enthaltenen Schrauben, um die Montagehalterung an der Wand anzubringen. Mit der Bohrschablone wird die Position der Bohrlicher angegeben.

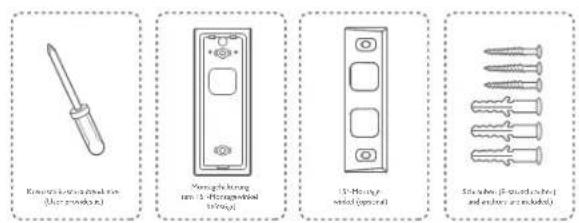

Hierzu erforderlich: Schraubenzieher, Montagehalterung, 15^ -Montagewinkel (optional), Schrauben

Ohne 15^ Montagewinkel Mit 15° Montagewinkel

42 Deutsch Deutsch

Anbringen der Turklingel an harten Oberflächen

I. Wenn Sie die Turlklingel an Oberflächen aus hartem Material (z. B. Ziegelsteine, Beton, Stuck) anbringen, bohren Sie mit einem 15/64-Zoll-Bohrreinsatz (6 mm) mit Hilfe der Bohrschablone zwei Lächer.
2. Stecken Sie die gelieferten Dubel rein und bringen Sie dann die Montagehalterung mit den Langschrauben an der Wand an.

Hierzu erforderlich: Bohrmschine, 6-mm-bzw. 15/64-Zoll-Bohreinsatz, Montagehalterung, 15^ -Montagewinkel (optional), Schrauben

Ohne 15^ Montagewinkel Mit 15^ Montagewinkel

SCHRITT 6 - ANBRINGEN DER TÜRKLINGEL

AnbringenderTurklingel

Richten Sie die Turklingel an der Obersite aus und setzen Sie sie einrasten. Drücken Sie auf die Klingel, bis sie mit einem Klick-Gerausch einrastet.

Das war's!

Wenn Sie die Turklingel abnehmer oder aufladen möchten, finden Sie in den folgenden Abschnittenähere Angaben.

ANHANG I - ABNEHMEN DER TÜRKLINGEL

Aushängen der Turklingel

1. Verwenden Sie zum Abnehmer der Turklingel von der Montagehalterung den mitgelieferten Lösstift.
2. Stecken Sie mit einer Hand den Lösestift in das Loch an der Unterseite der Türklingel ein und haben Sie mit der anderen Hand das obere Ende weg.

Hierzu erforderlich: Turklingel-Lösestift

ANHANG 2 - AUFLADEN DER TÜRKLINGEL

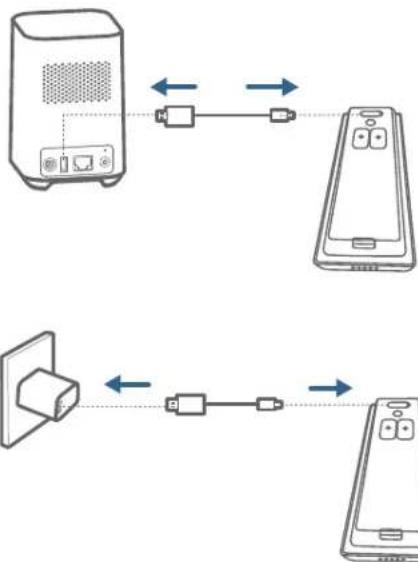

Aufladen der Turklingel

LED-Anzeige	Aufladen: Leuchtet orange
	Vollständig aufgeladen: Leuchtet türkis
Ladedauer In 6 Stunden von	0 % auf 100 %

ANHANG 3-BETREIBEN DER TÜRKLINGEL MIT EINER BESTEHENDEN KLINGELVERKABELUNG

3.1 Sicherstellen, dass die Turklingelverkabelung betriebsbereit ist

1. Betätigen Sie die vorhandene Türklingel, um zu überprüfen, ob sie Funktioniert. Wenn die Türklingel nicht klingelt, kann die Verkabelung defekt sein. Versorgen Sie die Türklingel über die integrierte Batterie oder wenden Sie sich an einen Elektriker, um die Kabel zu reparieren.
2. Schalten Sie die Sicherung aus. Schalten Sie das Licht in Ihr Hem Haus ein/aus, um sicherzustellen, dass die Stromversorgung ordnungsgemäß getrennt wurde.

Seiten Sie bei der Handhabung von Kabeln immer vorsichtig. Wenn Sie sich bei der Installation nicht sich führten, lessen Sie sie von einem qualifierten Elektriker vornehmen.

3.2 Abnehmer der bestehenden Turklingel

Wenn Sie bereits über eine Turklingelverkabelung verfügen:

1. Entfernen Sie die bestehende Turklingel mit einem Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten).
2. Ziehen Sie die beiden Drähte vorsichtig heraus, wenn Sie die bestehende Turklingel entfernen. Begräden Sie die Drahtenden bei Bedarf.

Hierzu erforderlich: Kreuzschlitzschraubendreher

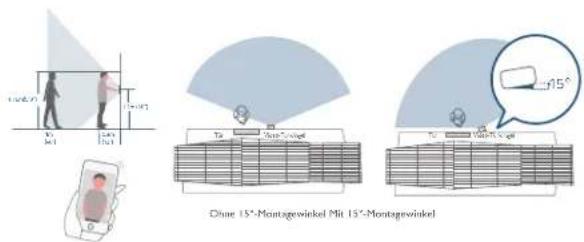

3.3 Einen Befestigungsort suchen

I. Legen Sie den Anbringort der Turklingel fest. Bedenken Sie die folgenden Faktoren:

① Überprüfen Sie, ob Sie die bestehenden Löscher und Dübel an der Haustürwand erneut verwenden können.

② Wenn Sie die Befestigungslöcher das erste Mal in die Wand bohren, wird eine Höhe von 1.2 m (48 Zoll) über den Boden empfohlen.
3 Die Verwendung des 15°-Montagewinkels als zusätzliche Montaghalterung empfehl't sich, wenn einen größeren Blickumfang auf einer Seite haben möchten.

2. Halten Sie die Bohrschablone an die Wand, um die Positionen zu markieren.

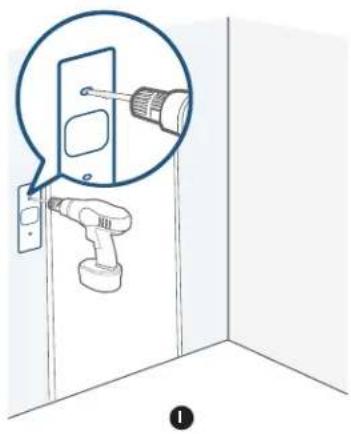

3.4 Anbringen der Halterung

Wenn Sie die Turklingel an einer Oberfläche aus Holz anbringen, muss nicht vorgebohr werden. Bringen Sie die Montagehalterung mit den geleiferten Schrauben an der Wand an. Mit der Bohrschablone wird die Position der Bohrlocher angegeben. Hierzu erforderlich: Bohrmsachine, Montagehalterung, 15^ -Montagewinkel (optional), Schrauben

Wenn Sie die Turklingel an einer harten Oberfläche (z. B. Ziegelsteine, Beton, Stuck) anbringen:

① Bohren Sie mit einem 6-mm- bzw. 15/64-Zoll-Bohreinsatz mit Hilfe der Bohrschablone 2 Locher.
② Stecken Sie die gelieferten Dübel rein und bringen Sie dann die Montagehalterung mit den Langschauben an der Wand an.

Hierzu erforderlich: Bohrmschine, 6-mm- bzw. 15/64-Zoll-Bohreinsatz, Montagehalterung, 15^ -Montagewinkel (optional), Schrauben

52 Deutsch Deutsch

Ohne 15^ Montagewinkel Mit 15^ Montagewinkel

2

2

3.5 Anschlieben der Turklingelverkabelung an die Turklingel

Verbinden Sie die Leiter mit den Anschlüssen an der Rückseite der Turklingel und ziehen Sie dann die Anschlusssschrauben fest. Es spielt hierbei keine Rolle, welchen Leiter Sie an welchem Anschluss anbinden.

Hierzu erforderlich: Kabel und Kabelverbinder (optional), Video-Türklingel, Kreuzschlitzschraubendreher

Hinweis:

• Achten Sie daraufuf, dass sich die beiden Leiter nach dem Anschlieben nicht berühren, um einen möglichen Kurzschluss zu vermeiden.
• Sollen die Drächte zu kurz sein, verwenden Sie die gelieferten Verlängerungskabel und Kabelverbinder, um sie zu verlangern. Soltte auf der Wand kein Platz für Kabelverbinder sein, verwenden Sie stattdessen Isolierband.

54 Deutsch Deutsch

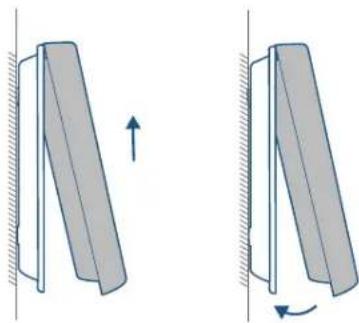

3.6 Anbringen der Turklingel an der Halterung

Richten Sie die Turklingel an der Oberseite aus und halten Sie sie einrasten.

3.7 Wiederherstellen der Stromzufahr

Schalten Sie die Hauptsicherung wieder auf EIN.

Das war's!

Wenn Sie die Turklingel abnehmer oder aufladen möchten, finden Sie in den entsprechenden Abschnittenähere Angaben.
