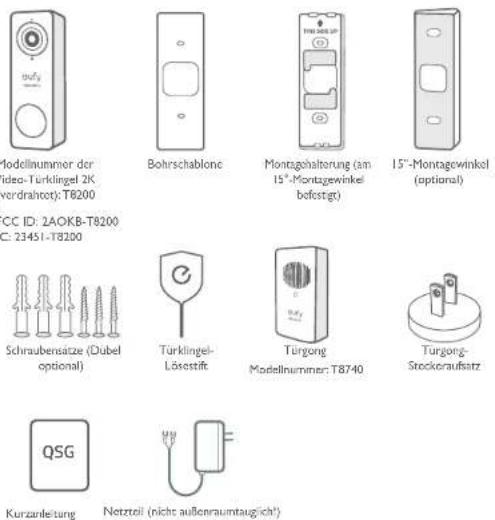

Im Lieferumfang

Zur Installation der Video-Türklingelanlage

Modellnummer der Video-Türklingel 2K (verdrahtet): T8200
FCC ID: 2AOKB-T8200 IC: 23451-T8200
Montagohalterung (am 15°-Montagewinkel befestigt)
15"-Montagewinkel (optional)
Turgong- Stockeraufsatz

Hinweis:

• Die Ausführung des Türgong-Steckeraufsatzes hängt von der jeweiligen Region ab.
• Die Ausfuhrung des Netzteilsteckers hängt von der jeweiligen Region ab.

21 Deutsch

FUNKTIONSWEISE DES SYSTEMS

FUNKTIONSWEISE DES SYSTEMS

Die Video-Türklingelanlage umfasst zwei Komponenten. Zum einen die im Außenraum anzubringende Türklingel mit Kamera. Zum anderen den in eine Steckdose im Haus eingesteckten elektronischen Türgong. Die außen angebrachte Video-Türklingel wird von einem im Innenraum befindlichen Netzteil mit Strom versorgt, weshalb zwecks Durchführung des Stromversorgungskabels ein Loch in die Hausmauer zu bohren ist.

Die Video-Türklingel kann nicht mit einem bereits vorhandenen Türgong kombiniert werden. Verwenden Sie stattdessen den mitgelieferten elektronischen Türgong.Sobald jemand die Türklingel betätigt, werden die Personen im Haus darauf aufmerksam gemacht.

Turing Auto-Tendering

Tipps:

• Der Betrieb der Türklingel erfordert die Durchführung des Stromversorgungskabels durch die Mauer.Eventuell ist die Beauftragung eines Elektrikers auf Ihre Kosten erforderlich.
• Ihre bereits vorhandene Türklingel ist nicht kompatibel. Montieren Sie deshalb Ihre bisherige Türklingel ab, um eine mögliche Verwirrung Ihrer Besucher zu vermelden.

Deutsch 22

SCHRITT I - VORBEREITUNG

Vorbereiten der Installation der Video-Türklingelanlage

1. Führen Sie den Stecker ins Schaltnetzteil ein, bis Sie einen Klick hören.

1. Schließen Sie das Neczteil an die Video-Türklingel an.

1. Stecken Sie das Netztell in eine Steckdose vorzugsweise in der Nähe der Tür ein Warten Sie, bis sich die Video-Türklingel von selbst einschaltet.

1. Platzleren Sie den Türgong-Steckeraufsatz korrekt ausgerichtet auf dem Türgong und drehen Sie ihn sodann im Uhrzeigersinn, bis er einrastet.

23 Deutsch

Deutsch 24

SCHRITT 2 - EINRICHTUNG DES SYSTEMS

Einrichten des Systems

I. Laden Sie hierzu vom App Store bzw. Google Play Store die Eufy Security-App herunter und installieren Sie diese auf Ihrem Smartphone.

1. Melden Sie sich bei der Eufy Security-App an.Fügen Sie Ihre Video-Türklingolanlage (verdrahtet) hinzu und scannen Sie sodann den später noch benötigten QR-Code ein.Den QR-Code finden Sie auf der Rückseite sowohl der Video-Türklingel selbst als auch der beiliegenden Dokumentenschachtel.

1. Befolgen Sie die Anweisungen auf dem Display, um die Video-Türklingelanlage an Ihr Heim-WLAN anzuschließen und ihre Einrichtung abzuschließen. Die Eufy Security-App kann nun den Live-Stream Ihrer Video-Türklingelanlage ausgeben. Wenn Sie die Turklingel becätigen, erzeugt der mitgelieferte Türgong einen Klingelton.

Hinweis: Wenn auch Ihre Familienangehörigen die Video-Türklingel verwenden und über die Eufy Security-App Zugriff auf den Live-Stream erhalten sollen, wählen Sie im seitlichen Menu der App die Option „Familie & Gäste“ und befolgen Sie die Anweisungen auf dem Display um diese Benutzer hinzuzufügen.

25 Deutsch

SCHRITT 3 – FESTLEGUNG DER MONTAGEPOSITION

Auswählen der geeigneten Stelle und Höhe

I. Nehmen Sie die mit dem Netzteil verbundene Video-Turklingel mit nach draußen. Dabei besteht keinerlei Gefahr, denn die Betriebsspannung beträgt lediglich 19 V DC.
2. Suchen Sie im Umfeld Ihrer Haustür eine Stelle, an der die Kamera gemäß Live-Stream ein ideales Blickfeld abdeckt. An dieser Stelle ist die Video-Türklingel zu installieren. Dabei empfiehlt sich eine Installationshöhe von ca. 1,2 m über dem Boden.

Wenn Sie die Türklingel nahe einer Seitenwand anbringen möchten, achten Sie bitte darauf, dass die Wand nicht im Blickfeld der Kamera liegt. Wird die Türklingel zu nahe an einer Seitenwand montiert, so hat dies nachts aufgrund der Reflektion des IR-Lichts ein unscharfes Bild zur Folge.

1.76m 1m 0.3m 1.2m

Deutsch 26

1. Drücken Sie die mitgelieferte Bohrschablone an die Wand und markieren Sie die Stelle, an der das Stromversorgungskabel durch die Mauer verlaufen soll. Bei der Ausrichtung ist darauf zu achten, dass sich das zu bohrende Kabelloch in der Mauer mittig auf der Höhe der unteren Hälfte des quadratischen Lochs der Bohrschablone befindet. Dort wird das Stromversorgungskabel aus der Wand austreten.

Hierzu erforderlich: Bohrschablone

1. Stecken Sie das Netzteil aus und trennen Sie das Kabel des Netzteils von der Video-Türklingel.

Bohren der Löcher

1. Bohren Sie ein Loch, in dem das Stromversorgungskabel verlaufen wird. Verwenden Sie hierzu einen Bohreinsatz, dessen Länge mindestens der Dicke der Außenmauer entspricht.

27 Deutsch

1. Bohren Sie zudem zwei Löcher für die Installation der Montagehalterung.

2. Wenn Sie die Montagehalterung auf einer Holzwand installieren, BOHREN SIE KEINE LÖCHER! In diesem Fall sind die Schrauben direkt ins Holz einzudrehen.

3. Bei der Installation der Montagehalterung auf einer Wand aus hartem Material wie etwa Putz, Ziegel oder Beton müssen Dübel verwendet werden.
4. Verwenden Sie beim Bohren der beiden Löcher mithilfe der Bohrschablone einen Bohreinsatz mit einem Durchmesser von 6 mm bzw. 15/64 Zoll.

Hierzu erforderlich: Bohrmaschine und zwei Bohreinsätze: ein 6-mm-bzw. 15/64-Zoll-Bohrer und ein extralanger Bohrer

• Wenn Sie Locher nicht selbst bohren möchten oder können, beauftragen Sie bitte einen Handwerker/Elektriker. Achten Sie unbedingt darauf, beim Bohren keine in der Wand verlegten Stromleitungen oder Rohre zu beschädigen!
• Montieren Sie Ihre bereits vorhandene Türglocke samt Verkabelung ab, um eine Verwirrung Ihrer Besucher infolge zweier Türglocken zu vermeiden.

Verwenden des 15°-Montagewinkels (optional)

Die zusätzliche Verwendung des 15°-Montagewinkels empfiehlt sich, wenn die Kamera eher den Bereich links oder rechts der Türklingel abdecken soll.

Tur Moto-Tuilingal

Ohne 15°-Montagewinkel

Mit 15°-Montagewinkel

29 Deutsch

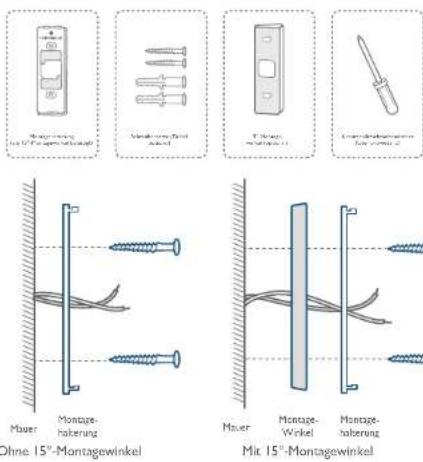

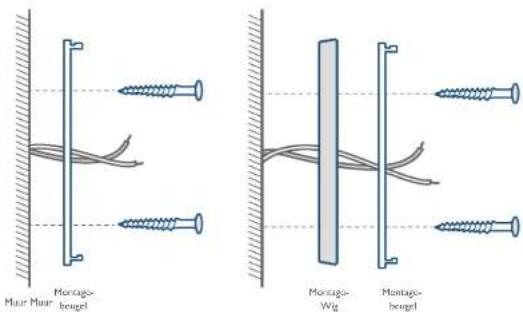

SCHRITT 4 - INSTALLATION DER MONTAGEHALTERUNG

I. Stecken Sie die beiden mitgelieferten Schrauben durch die Schraubenlöcher der Montagehalterung bzw. des 15°-Montagewinkels. Bei Verwendung des 15°-Montagewinkels ist dieser zuvor mittels langer Schrauben an der Montagehalterung zu befestigen.
2. Drehen Sie die beiden Schrauben fest in die Wand ein.

Hierzu erforderlich: Montagehalterung / Schraubensätze / 15°-Montagewinkel (optional) / Kreuzschlitzschraubendreher

SCHRITT 5 – DURCHFÜHRUNG DES STROMVERSORGUNGSKABELS DURCH DIE MAUER

Durchführen des Stromversorgungskabels durch die Mauer

I. Stecken Sie vor der Verlegung des Stromversorgungskabels das Netzteil aus.
2. Lösen Sie die Anschlussschrauben an der Rückseite der Türklingel, um das Stromversorgungskabel abnehmen zu können.

1. Schleben Sie die Durchführungstülle über das Stromversorgungskabel.
2. Führen Sie das Stromversorgungskabel innen ins Loch ein und ziehen Sie es außen vorsichtig heraus.

• Wenn Sie sich beim Umgang mit elektrischen Kabeln unsicher fühlen, beauftragen Sie bitte einen Elektriker.
  • Dichten Sie gebohrte Löcher mit Gummistopfen oder Klebstoff ab.
• Verhindern Sie mit der beiliegenden Durchführungstülle das Verrutschen der Leiter. Achten Sie darauf, dass die Leiter fest sitzen.

SCHRITT 6 - ANSCHLIESSEN DER LEITER

Anschließen der Leiter

Verbinden Sie die Leiter mit den beiden Anschlüssen an der Rückselte der Türklingel und ziehen Sie sodann die Anschlussschrauben fest. Das Kabel kann mit jeder Klemme verbunden werden.

- Achten Sie darauf, dass sich die beiden Leiter nach dem Anschließen nicht berühren bzw. kreuzen, um einen möglichen Kurzschluss zu vermeiden.

Hierzu erforderlich: Netzteil / Video-Türklingel / Kreuzschlitzschraubendreher

N1. Cable & Cable (Standard) 16 Pulsed (T200) Cable & Cable & Cable (Standard) 16 Pulsed (T200)

SCHRITT 7 – EINHÄNGEN / AUSHÄNGEN DER TÜRKLINGEL

Ein- und Aushängen der Türklingel an der Montagehalterung

An der Montagehalterung befinden sich zwei Wärmeleitpads. Sie dienen zur Wärmeableitung von der Türklingel auf die metallene Montagehalterung.

I. Ziehen Sie vor der Montage der Türklingel die Schutzfolle von den Wärmeleitpads ab.
2. Hängen Sie die Türklingel am oberen Ende der Montagchalterung ein.
3. Drücken Sie dann das untere Ende der Türklingel Richtung Mauer, bis sie mit einem Klick einrastec.

Wenn die Türklingel nicht gut sitzt oder ausgetauscht werden soll, können Sie diese mithilfe des Lösestifts abnehmen.

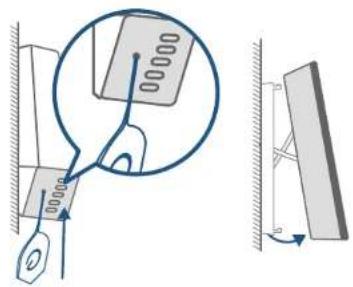

Aushängen der Türklingel

I. Verwenden Sie zum Abnehmen der Türklingel von der Montagehalterung den mitgelieferten Lösestift.
2. Stecken Sie mit einer Hand den Lösestift in das Loch an der Unterseite der Türklingel ein und ziehen Sie mit der anderen Hand das untere Ende der Türklingel von der Mauer weg.

Hierzu erforderlich: Türklingel-Lösestift

SCHRITT 8 – EINSCHALTEN DER VIDEO-TÜRKLINGEL

I. Stecken Sie das Netzteil in die Steckdose nahe der Haustür ein.

1. Warten Sie, bis sich die Video-Türklingei von selbst einschaltet. Die ringförmige Klingeltasteneinfassung leuchtet jetzt blaugrün. Die Eufy Security-App kann nun den LiveStream Ihrer Video-Türklingelanlage ausgeben.

Tipps zur Fehlerbehebung finden Sie in der Hilfe der Eufy Security-App.
