Type de produit	Sonnette vidéo filaire
Marque	eufy
Modèle	TB200 (sonnette) / T8740 (carillon électronique)
Résolution vidéo	2K
Alimentation	Adaptateur secteur 19 V CC
Connectivité	Wi-Fi 2,4 GHz (via application Eufy Security)
Vision nocturne	Oui, avec LED infrarouge
Audio	Sonnette avec carillon électronique intégré
Application	Eufy Security (iOS et Android)
Installation	Filaire, nécessite perçage mural pour passage du câble d'alimentation
Hauteur de montage recommandée	1,2 m du sol
Cale de montage	15° incluse pour ajustement de l'angle de vue
Conformité	CNR d'Industrie Canada, classe B
Distance d'exposition RF	Maintenir une distance de 20 cm du corps
Garantie	12 mois limitée
Contenu de la boîte	Sonnette vidéo, carillon électronique, adaptateur secteur, support de montage, cale de montage 15°, broche de débranchement, guide de démarrage rapide, carte de positionnement, vis
Compatibilité	Ne fonctionne pas avec un carillon existant
Type de connexion	Bornes à vis pour le raccordement des fils d'alimentation
Fonctionnalités principales	Flux en direct, notification de sonnette, partage familial via l'application

FOIRE AUX QUESTIONS - Video Doorbell Dual 2K (Wired) eufy

Comment installer la sonnette vidéo eufy Dual 2K ?

L'installation comprend plusieurs étapes : choisir un emplacement à 1,2 m du sol, percer un trou pour le câble d'alimentation, fixer le support de montage (avec ou sans la cale 15°), connecter les fils aux bornes de la sonnette, puis enclencher la sonnette sur le support. Assurez-vous que le carillon électronique fourni est branché à l'intérieur. Suivez le guide de démarrage rapide fourni.

Puis-je utiliser mon carillon de sonnette existant ?

Non, le système eufy Video Doorbell Dual 2K n'est pas compatible avec les carillons existants. Vous devez utiliser le carillon électronique fourni (modèle T8740) branché sur une prise secteur intérieure.

Quelle est la hauteur de montage recommandée ?

La hauteur de montage recommandée est de 1,2 m (48 pouces) du sol pour un champ de vision optimal.

Comment connecter la sonnette au Wi-Fi ?

Téléchargez l'application Eufy Security, créez un compte, puis ajoutez la sonnette en scannant le code QR situé à l'arrière de l'appareil ou sur la boîte. Suivez les instructions à l'écran pour connecter la sonnette à votre réseau Wi-Fi domestique 2,4 GHz.

Que faire si la vision nocturne est trouble ?

Assurez-vous que la sonnette n'est pas installée trop près d'un mur latéral, car la lumière infrarouge peut se refléter et causer une image trouble. Si nécessaire, ajustez l'angle à l'aide de la cale de montage 15° fournie.

Comment retirer la sonnette du support de montage ?

Utilisez la broche de débranchement fournie. Insérez-la dans le trou situé en bas de la sonnette, maintenez la pression, puis soulevez la partie inférieure de la sonnette pour la détacher du support.

Quelle est la tension d'alimentation ?

L'adaptateur secteur fourni délivre une tension de 19 V CC. Veillez à utiliser uniquement l'adaptateur fourni pour éviter tout dommage.

Comment partager l'accès avec ma famille ?

Dans l'application Eufy Security, ouvrez le menu latéral, sélectionnez « Famille et invités », puis suivez les instructions pour ajouter des membres. Ils pourront visualiser le flux en direct et recevoir des notifications.

Le carillon électronique est-il inclus dans la boîte ?

Oui, le carillon électronique (modèle T8740) est inclus avec l'adaptateur d'alimentation intérieur. Il doit être branché sur une prise secteur pour fonctionner.

Puis-je installer la sonnette sans percer de trou dans le mur ?

Non, l'installation nécessite de faire passer le câble d'alimentation de l'intérieur vers l'extérieur à travers un trou percé dans le mur. Si vous n'êtes pas à l'aise, faites appel à un électricien qualifié.

MODE D'EMPLOI Video Doorbell Dual 2K (Wired) eufy

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) l'appareil nedoit pas produire de brouillage, et

(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement."

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

IC RF Statement:

Lors de l'utilisation du produit, maintenez une distance de 20 cm du corps afin de vous conformer aux exigences en matière d'exposition RF.

Contenu 55
64 Installation du support de montage
Fonctionnement du système
56
65 Passage des fils à travers le mur
Premiers pas 57
67 Connexion des fils
Configuration du système 59
68 Branchement / débranchement de la sonnette
Choix d'emplacement pour le montage
60
70 Mise sous tension de la sonnette vidéo

Contenu

Pour l'installation de la sonnette vidéo

Sonnette vidéo 2K (connectée) Modèle : TB200
Carte de positionnement du trou de vis

Support de montage (fixe a la cale de montage 15 ^2 )

Cale de montage 15° (facultatif)

Paquets de vis (les ancrages sont optionnels)

Broche de débranchement de la sonnette

Carillon de la sonnette Modele : T8740

Broche d'alimentation du carillon de la sonnette

Guide de démarrage rapide

Adaptateur d'alimentation intérieur

Remarque

• La broche d'alimentation du carillon de la sonnette varie selon les régions.
- La prise de l'adaptateur d'alimentation varie selon les régions.

55 Français Français

FONCTIONNEMENT DU SYSTÈME

FONCTIONNEMENT DU SYSTÈME

Le système de sonnette vidéo comprend deux parties. La première est la sonnette vidéo qui se trouve au niveau de votre portail. La seconde est la sonnerie électronique branchée à une prise électrique intérieure. La sonnette vidéo est alimentée par l'adaptateur secteur d'intérieur fourni. L'utilisateur doit percer un trou dans le mur extérieur pour faire passer le cordon électrique de l'intérieur vers l'extérieur.

La sonnette vidéo ne fonctionne pas avec le carillon de sonnette existant. Utilisez le carillon électronique fourni. Lorsque quelqu'un sonne à la porte, les personnes présentes au domicile en sont informées.

Carton de la carverre Automotive

Consells

• Pour que le système de sonnette fonctionne, il est nécessaire que les fils passent à travers le mur. Vous aurez peut-être besoin d'un électricien qualifié, à vos frais.
• Le système de sonnette existant n'est pas compatible. Si vous avez déjà un bouton de sonnette en place, retirez-le afin d'éviter tout risque de confusion des visiteurs.

ÉTAPE I DÉMARRAGE

Préparation de la sonnette vidéo pour l'installation

I. Faites coulisser le bouchon dans l'adaptateur de commutation jusqu'à ce que vous entendiez un clic.

1. Branchez l'adaptateur d'alimentation à la sonnette vidéo.

1. Branchez l'adaptateur d'alimentation fourni à une prise secteur, de préférence à proximité de la porte. Attendez que la sonnette vidéo soit sous tension.

1. Alignez le connecteur d'alimentation du carillon de sonnette avec la broche du carillon de sonnette, puis tournez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.

57 Français Français

Configurer le système

1. Téléchargez l'application Eufy Security depuis l'App Store ou Google Play Store, puis installez l'application sur votre téléphone.

1. Connectez-vous à l'application Eufy Security.Ajoutez votre sonnette vidéo (connectée) et scannez le code QR pour le processus d'installation ultérieur.Le code QR se trouve au dos de la sonnette vidéo et à l'arrière de la boîte contenant la documentation.

1. Suivez les instructions à l'écran afin de connecter la sonnette vidéo à votre réseau Wi-Fi domestique, puis terminez la configuration de votre sonnette vidéo. Vous pourrez ensuite visualiser des flux en direct sur l'application Eufy Security. Lorsque vous appuyez sur le bouton de la sonnette, le carillon électrique fourni émet une sonnerie.

Remarque : si vous souhaitez partager votre sonnette vidéo avec les membres de votre famille et leur permettre de l'utiliser via l'application Eufy Security, accédez à Famille et invités dans le menu latéral de l'application, puis suivez les instructions figurant à l'écran pour partager votre sonnette vidéo.

59 Français Français

ÉTAPE 3 CHOIX D'UN EMPLACEMENT POUR LE MONTAGE

Choix de l'emplacement et de la hauteur

I. Emportez la sonnette vidéo à l'extérieur, le cordon d'alimentation y étant connecté. Elle peut être transportée en toute sécurité, la sortie ayant une basse tension (19 V CC).
2. Essayez de trouver un emplacement à la porte d'entrée qui vous offre un champ de vision idéal du flux en direct. Il s'agit de l'emplacement où vous allez monter la sonnette vidéo. La hauteur de montage recommandée est à 1,2 m (48 po) du sol.
Si vous souhaitez placer la sonnette à proximité d'un mur latéral, assurez-vous que le mur n'apparaît pas dans le champ de vision. Si la sonnette est installée trop près d'un mur latéral, elle reflétera une lumière infrarouge, et la vision nocturne sera trouble.

1.76m(5.9°) 1m (60°) 0.3m (12°) 1.2m (48°)

1. Placez la carte de positionnement du trou de vis contre le mur afin de marquer l'emplacement depuis lequel le cordon d'alimentation traverse le mur.Positionnez le trou de sorte que le cordon d'alimentation soit aligné avec la moltié inférieure du trou carré de la carte de positionnement.Assurez-vous qu'il s'agit de l'endroit d'où sortira le fil.

Matériel nécessaire : Carte de positionnement du trou de vis

1. Débranchez l'adaptateur d'alimentation et détachez l'adaptateur d'alimentation de la sonnette vidéo.

Perçage des trous

1. Percez un trou dans lequel le cordon d'alimentation doit passer: Utilisez une mèche suffisamment longue pour percer entièrement à travers le mur extérieur.
   61 Français Français

2. Percez deux (2) trous pour installer le support de montage.

3. Si vous installez le support de montage sur un mur ou une planche en bois, ne percez PAS de trous. Vous pouvez visser directement dans le bois.

4. Des ancrages sont nécessaires si vous installez le support de montage sur un mur composé de matériaux durs tels que du stuc, des briques ou du ciment.
5. Percez sur la carte de positionnement du trou de vis avec une mèche de 6 mm (15/64 po).

Matériel nécessaire : perceuse électrique avec mèche 6 mm (15/64 po) / mèche extra longue

• Si vous rencontrez des problèmes pour le perçage de trous, faites appel à un électricien qualifié. Veillez à rester à l'écart des fils et des tuyaux se trouvant dans le mur lors du perçage des trous.
• Si votre porte d'entrée comporte déjà une sonnerie, retirez-la afin d'éviter afin d'éviter tout risque de confusion des visiteurs en raison de la présence de deux sonnettes.

Utilisation de la cale de montage 15° (facultatif)

Utilisez la cale de montage 15° comme support de montage supplémentaire si vous souhaitez avoir une vue élargie sur un côté spécifique.

Fan Ferritin n line

Sans cale de montage 15°

15° Form Standard Error

Avec cale de montage 15°

63 Français Français

ÉTAPE 4 INSTALLATION DU SUPPORT DE MONTAGE

1. Insérez les deux vis fournies dans les trous de vis or dans la cale de montage 15° (auparavant, installez le support de montage sur la cale de montage 15° à l'aide de longues vis).
2. Serrez bien les vis dans le mur.

Matériel nécessaire : support de montage / paquets de vis / cale de montage 15° (optionnel) / tournevis cruciforme

Sans cale de montage 15°

Support de montage Cale de montage mural

Avec cale de montage 15

ÉTAPE 5 PASSAGE DES FILS À TRAVERS LE MUR

Passage des fils à travers le mur

I. Débranchez l'adaptateur d'alimentation avant de faire passer les fils.
2. Dévissez les bornes situées au dos de la sonnette afin de détacher le cordon d'alimentation.

1. Faites glisser le passe-câble par-dessus les fils de l'adaptateur.
2. Faites passer le cordon d'alimentation dans les trous et étendez-les avec soin vers l'extérieur.

• Faites appel à un électricien qualifié pour faire passer les fils si vous n'êtes pas à l'aise avec la manipulation de fils.
• Utilisez le bouchon en caoutchouc ou de la colle pour remplir les trous de perçage.
• Utilisez le passe-câble fourni pour maintenir les fils en place. Assurez-vous que les fils sont rentrés proprement.

65 Français Français

ÉTAPE 6 CONNEXION DES FILS

Connexion des fils

Connectez les fils aux deux bornes situées au dos de la sonnette, puis serrez les vis des bornes. Wire peut se connecter à n'importe quel terminal.

- Afin d'éviter tout court-circuit, assurez-vous que les fils ne se touchent pas et ne se croisent pas après les avoir connectés aux bornes.

Matériel nécessaire : Adaptateur d'alimentation / sonnette vidéo / tournevis cruciforme

Raccordement de la sonnette au support de montage

Deux (2) coussinets conducteurs de chaleur se trouvent sur le support de montage. Ils permettent de transmettre la chaleur de la sonnette vidéo au support métallique.

I. Retirez les films sur les coussinets conducteurs de chaleur avant de monter la sonnette.
2 Accrochez la sonnette sur le dessus du support de montage.
3. Apposez la partie inférieure de la sonnette au support et appuyez vers le bas jusqu'à ce qu'elle s'enclenche.

Si la sonnette ne s'intègre pas bien, ou si vous souhaitez remplacer la sonnette, vous pouvez la détacher.

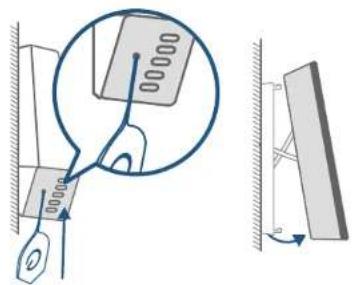

Débranchement de la sonnette

1. Utilisez la broche de débranchement de sonnette fournie si vous souhaitez enlever la sonnette du support de montage.
2. Appuyez sur le trou situé au bas de la sonnette et restez ainsi appuyé, puis soulevez sa partie inférieure pour l'enlever.

Matériel nécessaire : Broche de débranchement de la sonnette

I. Branchez l'adapcateur d'alimentation dans une prise murale à l'intérieur.

1. Attendez que la sonnette vidéo soit sous tension. La sonnerie de la sonnette devient cyan. Vous pouvez visualiser la transmission en direct de la sonnette vidéo sur l'application Eufy Security.

Pour le dépannage, consultez la rubrique « Aide » sur l'application Eufy Security.

INDICE

Garantie limitée de 12 mois
