MANUALE UTENTE Video Doorbell Dual 2K (Wired) eufy

Contenuto della confezione 72

81 Installazione della staffa di montaggio

Funzionamento del sistema 73

82 Passaggio dei fili attraverso la pareto

Per iniziare 74

84 Collegamento dei fili

Configurazione del sistema 76

85 Aggancio/Distacco del campanello

Scelta della posizione di montaggio 77

87 Accensione del videocritofono

Contenuto della confezione

Per l'installazione del videocitofono

Vidcocitofono 2K (cablato) Modello: T8200

Scheda di posizionamento dei fori per le viti

Staffa di montaggio (collegata al cuneo di montaggio da 15°)

Cunco di montaggio da 15 ^2 (opzionale)

ID FCC: 2AOKB-T8200 IC: 73451-T8200

Confezioni con le viti (gli ancoraggi sono opzionali)

Perno per il distacco del campanello

Cicalino del campanello Modello: T8740

Perno di alimentazione del cicalino del campanello

Guida introduttiva

Adattatore di alimentazione da interni

Nota:

• Il perno di alimentazione del cicalino del campanello varia a seconda delle regioni.
• La spina dell'adattatore di alimentazione varia a seconda delle regioni.

Il sistema del videocitofono comprende 2 parti. Una corrisponde al videocitofono posizionato nel portico. L'altra corrisponde al cicalino elettronico collegato a una presa di corrente in un ambiente interno. Il videocitofono è alimentato dall'adattatore di alimentazione da interni fornito in dotazione, che richiede all'utente di praticare un foro nella parete esterna per far passare il cavo di alimentazione dall'interno all'esterno.

Il videocitofono non funziona con il cicalino del campanello esistente. Utilizzare invece il cicalino elettronico in dotazione. Quando qualcuno suona il campanello, verranno avvisate le persone in casa.

Centro del compresela Vidocato/ferro

Suggerimenti:

• Per far funzionare il sistema del campanello, è necessario far passare i fili attraverso la parete. Potrebbe essere necessario incaricare un elettricista qualificato a proprie spese.
• Questo apparecchio non è compatibile con il sistema del campanello esistente. Se si hai un pulsante del campanello esistente, rimuoverlo per evitare di confondere gli ospiti.

73 Italiano Italiano

PASSAGGIO | INTRODUZIONE

Preparazione del videocitofono per l'installazione

I. Inserire la spina nell'adattatore di commutazione fino a quando non si sente uno scatto.

1. Collegare l'adattatore di alimentazione al videocitofono.

1. Collegare l'adattatore di alimentazione in dotazione a una presa di corrente, preferibilmente vicino alla porta. Attendere che si accenda il videocitofono.

1. Allineare il connettore di alimentazione del cicalino del campanello con il perno del cicalino del campanello e ruotarlo in senso orario fino a quando non si blocca in posizione.

75 Italiano Italiano

PASSAGGIO 2 CONFIGURAZIONE DEL SISTEMA

Configurazione del sistema

I. Scaricare l'app Eufy Security dall'App Store o da Google Play e installarla sul proprio telefono.

1. Accedere all'app Eufy Security. Aggiungere il videocitofono (cablato) ed eseguire la scansione del codice QR per il successivo processo di installazione. Il codice QR è presente sulla parte posteriore del videocitofono e sul retro della confezione contenente la documentazione.

1. Seguire le istruzioni visualizzate sullo schermo per il collegamento del videocitofono alla rete Wi-Fi domestica e completare la configurazione del videocitofono. In seguito, è possibile visualizzare le trasmissioni video in diretta all'interno dell'app Eufy Security. Quando si preme il pulsante del campanello, il cicalino elettrico in dotazione emette un suono.

Nota: se si desidera condividere il videocitofono con i familiari e fare in modo che possano azionarlo tramite l'app Eufy Security, accedere a Famiglia e ospiti dal menu laterale dell'app e seguire le istruzioni sullo schermo per condividere il videocitofono.

PASSAGGIO 3 SCELTA DELLA POSIZIONE DI MONTAGGIO

Selezione della posizione e dell'altezza

I. Portare il videocitofono all'esterno con il cavo di alimentazione collegato a quest'ultimo. È sicuro trasportarlo in giro poiché la tensione dell'uscita è bassa (19 V CC).
2. Cercare di trovare una posizione sul portone d'ingresso in cui sia possibile ottenere un campo visivo ideale per la trasmissione video in diretta. Si tratta della posizione in cui verrà montato il videocitofono. L'altezza consigliata per il monaggio corrisponde a 1,2 m da terra. Se si desidera posizionare il campanello vicino a una parete laterale, assicurarsi che la parete non sia presente all'erno del campo visivo. L'installazione del campanello troppo vicina a una parete laterale rifletterà la luce a infrarossi (IR) e renderà sfocata la visione notturna.

1.75m(3°) 1m (60°) 0.3m (12°) 1.2m (48°)

77 Italiano Italiano

1. Collocare la scheda di posizionamento dei fori per le viti contro la parete per contrassegnare la posizione in cui il cavo di alimentazione deve passare attraverso la parete stessa. Posizionare il foro in modo tale che il cavo di alimentazione sia allineato con la metà inferiore del foro quadrato della scheda di posizionamento. Assicurarsi che questo sia il punto da cui uscirà il filo.

Strumenti necessari: scheda di posizionamento dei fori per le viti

1. Scollegare l'adattatore di alimentazione e staccarlo dal videocitofono.

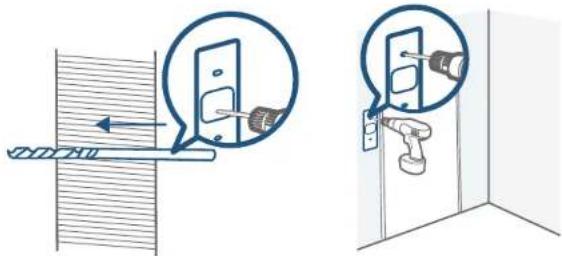

Esecuzione dei fori

I. Praticare un foro per far passare il cavo di alimentazione. Utilizzare una punta di trapano sufficientemente lunga per trapanare completamente la parete esterna.
2. Praticare 2 fori per montare la staffa di montaggio.

• Se la staffa di montaggio viene installa su una parete o su un'asse di legno, NON praticare fori. È possibile avvitare direttamente nel legno.
• Sono necessari gli ancoraggi se la staffa di montaggio viene installata su una parete realizzata con materiali duri, come stucchi, mattoni o cemento.
• Trapanare la scheda di posizionamento dei fori per le viti con una punta da trapano da 6 mm.

Strumenti necessari: trapano elettrico con una punta da trapano da 6 mm/extra lunga

Trampore eletrico non punto de trampore da 6,15 mm (Non indane) Punta de trampore extra lunga Punta de trampore da 5 mm

• Se si hanno del problemi con l'esecuzione dei fori, incaricare un elettricista qualificato di farlo. Assicurarsi di teneri a distanza dai fili o dai tubi all'interno della parete durante la foratura.
• Se si ha un pulsante del campanello esistente sul portone d'ingresso, rimuoverlo insieme ai fili per evitare di confondere gli ospiti con 2 campanelli.

Utilizzare il cuneo di montaggio da 15° (opzionale)

Utilizzare il cuneo di montaggio da 15º come staffa di montaggio aggiuntivo se si desidera avere una visualizzazione più ampia su un lato specifico.

Parts Makeups

Senza cuneo di montaggio da 15º

15° Front Valve position

Con cuneo di montaggio da 15°
79 Italiano Italiano

PASSAGGIO 4 INSTALLAZIONE DELLA STAFFA DI MONTAGGIO

1. Inserire le due viti in dotazione attraverso i fori per le viti o attraverso il cuneo di montaggio da 15° (installare prima la staffa di montaggio sul cuneo di montaggio da 15°, utilizzando le viti lunghe).
2. Fissare saldamente le viti nella parete.

Strumenti necessari: staffa di montaggio/confezioni con le viti/cuneo di montaggio da 15° (opzionale)/cacciavite a croce

Passaggio dei fili attraverso la parete

I. Scollegare l'adattatore di alimentazione prima di far passare i fili.
2. Svitare i terminali sulla parte posteriore del campanello per scaccare il cavo di alimentazione.

1. Far scivolare verso il basso l'anello di tenuta sui fili dell'adattatore.
2. Far passare il cavo di alimentazione attraverso il foro ed estenderlo attentamente all'esterno.

• Assicurarsi che un elettricista qualificato si occupi del passaggio dei fili se non si ha esperienza nel maneggiarli.
  • Utilizzare il tappo in gomma o la colla per riempire i fori eseguiti col trapano.
• Utilizzare l'anello di tenuta in dotazione per mantenere i fili in posizione. Assicurarsi che i fili siano stati inseriti in modo accurato.

83 Italiano Italiano

Collegamento dei fili

Collegare i fili ai due terminali sulla parte posteriore del campanello, quindi serrare le viti dei terminali. I fili possono essere collegati ad un qualsiasi terminale.

- Per evitare cortocircuiti, assicurarsi che i fili non si tocchino a vicenda o si incrocino dopo averli collegati ai terminali.

Strumenti necessari: adattatore di alimentazione/videocitofono/cacciavite a croce

Aggancio del campanello alla staffa di montaggio

Sono presenti 2 cuscinetti termoconduttivi sulla staffa di montaggio. Sono utilizzati per condurre il calore dal videocitofono alla staffa metallica.

I. Rimuovere le pellicole dai cuscinetti termoconduttivi prima di montare il campanello.
2. Agganciare il campanello alla parte superiore della staffa di montaggio.
3. Far scattare la parte inferiore del campanello sulla staffa e premerla verso il basso fino quando non scatta in posizione.

Se il campanello non si adatta bene o si desidera sostituirlo, è possibile distaccarlo.

85

Italiano Italiano

Distacco del campanello

I. Utilizzare il perno per il distacco del campanello in dotazione se si desidera distaccare il campanello dalla staffa di montaggio.
2. Tenere premuto il foro sulla parte inferiore del campanello, quindi sollevare la parte inferiore per rimuoverlo.

Strumenti necessari: perno per il distacco del campanello

I. Inserire l'adattatore di alimentazione in una presa a muro all'interno.

1. Attendere che si accenda il videocitofono. L'anello del campanello diventa di color turchese. È possibile visualizzare la ripresa delle trasmissioni video in diretta dal videocitofono all'interno dell'app Eufy Security.

Per la risoluzione dei problemi, consultare la Guida nell'app Eufy Security.

87 Italiano
