C210 - Campanelli per porte eufy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Video campanello
Marca	Eufy
Modello	C210 (T8222)
Alimentazione	Batteria ricaricabile (ricarica USB 5V/1A)
Autonomia della batteria	Fino a 4 mesi (in base all'uso)
Risoluzione video	1080p
Visione notturna	Sì (LED a infrarossi)
Angolo di visione	Ampio campo visivo (non specificato)
Audio	Microfono e altoparlante integrati (audio bidirezionale)
Rilevamento movimento	Sì (sensore PIR)
Connettività	Wi-Fi (2,4 GHz)
App mobile	eufy Security (iOS/Android)
Archiviazione	Scheda microSD (non inclusa) nel campanello Wi-Fi
Campanello Wi-Fi incluso	Sì (modello T8020)
Contenuto della confezione	Video campanello, campanello Wi-Fi, cavo USB, staffa di montaggio, zeppa 15°, spillo di espulsione, guida rapida
Impermeabilità	Resistente alle intemperie (non specificato, adatto per uso esterno)
Temperatura di funzionamento	Non specificata (uso esterno standard)
Peso	Non specificato
Dimensioni	Non specificate
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare prodotti chimici.
Sicurezza	Conforme agli standard FCC e IC. Distanza di sicurezza RF: 20 cm.
Riparabilità	Batteria non sostituibile dall'utente. Nessun pezzo di ricambio ufficiale elencato.

Domande frequenti - C210 eufy

Come installare il video campanello Eufy C210?

L'installazione richiede di fissare la staffa di montaggio al muro utilizzando le viti fornite, quindi agganciare il campanello. Usa la zeppa da 15° se necessario. Segui le istruzioni nell'app eufy Security per collegare il campanello Wi-Fi e il campanello.

Qual è l'autonomia della batteria?

La batteria può durare fino a 4 mesi con un utilizzo tipico (15 eventi al giorno, 20 secondi ciascuno). Il campanello viene fornito all'80% di carica.

Come ricaricare il campanello?

Usa il cavo USB incluso con un caricabatterie 5V/1A. Il LED diventa arancione durante la ricarica e blu al termine. Il tempo di ricarica è di circa 6 ore da 0 a 100%.

Il campanello funziona senza Wi-Fi?

No, il campanello richiede una connessione Wi-Fi (2,4 GHz) per funzionare con l'app e il campanello. Senza Wi-Fi, non può trasmettere video né inviare notifiche.

Come resettare il campanello?

Tieni premuto il pulsante SYNC sul retro per 10 secondi fino a quando senti un bip. Questo ripristina le impostazioni di fabbrica.

Si può usare il campanello senza il campanello Wi-Fi?

Il campanello Wi-Fi è incluso e necessario per l'archiviazione video e il suono interno. Senza di esso, non puoi ricevere notifiche sonore locali.

Come staccare il campanello dalla staffa?

Usa lo spillo di espulsione fornito. Inseriscilo nel foro situato nella parte inferiore del campanello, premi, poi solleva il campanello per rimuoverlo.

Il campanello è impermeabile?

Sì, è progettato per uso esterno ma non ha una certificazione IP specifica. Evita l'esposizione diretta a pioggia battente prolungata.

Come configurare il rilevamento movimento?

Nell'app eufy Security, accedi alle impostazioni del campanello per regolare la sensibilità del rilevatore di movimento e definire zone di attività.

Cosa fare se il LED di stato è rosso?

Un LED rosso lampeggiante indica generalmente una batteria scarica o un problema di connessione. Ricarica il campanello e verifica la connessione Wi-Fi tramite l'app.

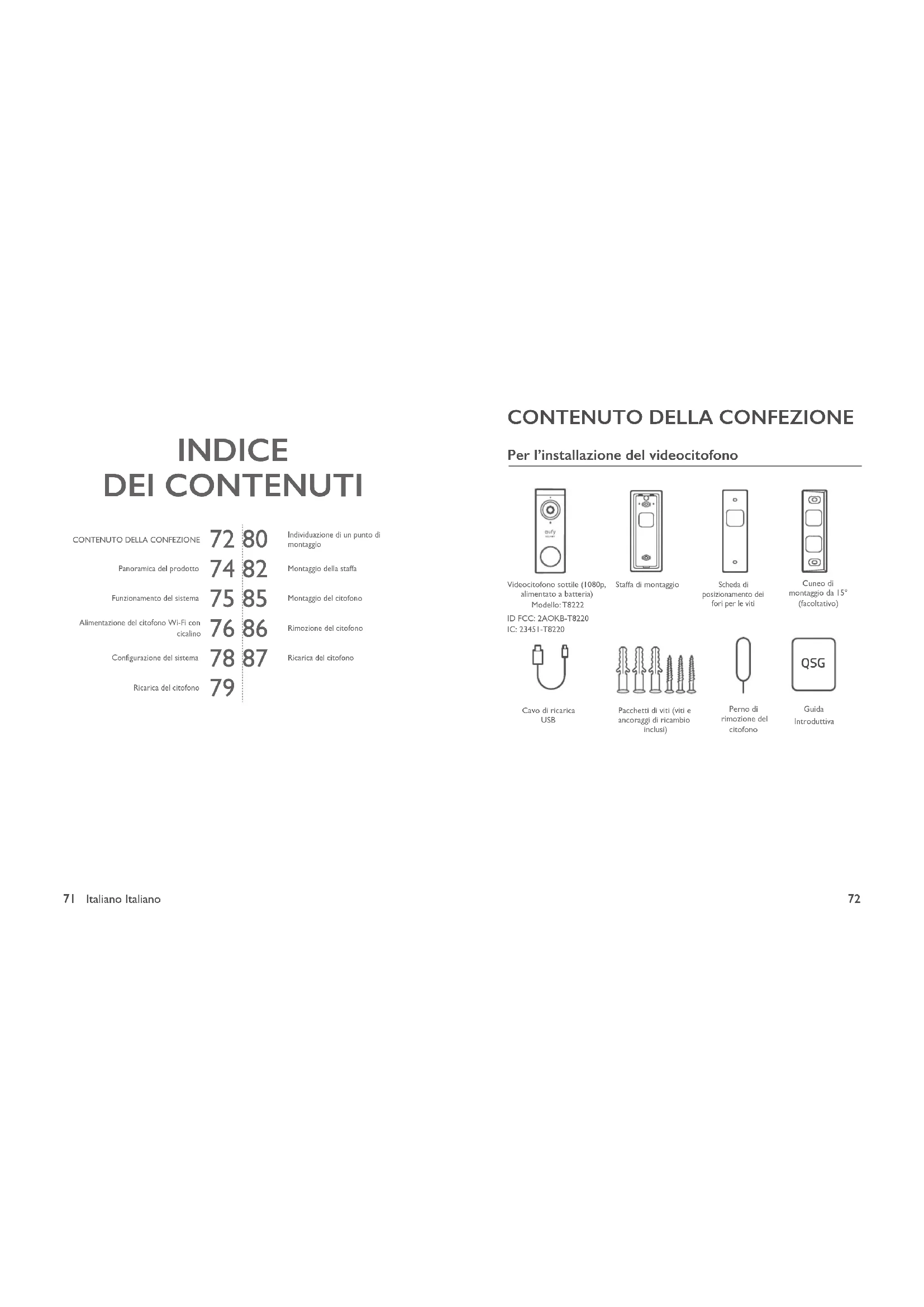

MANUALE UTENTE C210 eufy

CONTENUTO DELLA CONFEZIONE

Panoramica del prodotto

72 80

Individuazione di un punto di montaggio

Funzionamento del sistema

74 82

Montaggio della staffa

ione del citofono Wi-Fi con cicalino

75 85

Montaggio del citofono

Configurazione del sistema

76 86

Rimoziane del citofano

Ricarica del citofono

78 87

Ricarica del citofono

CONTENUTO DELLA CONFEZIONE

Per l'installazione del videocitofono

Videcocitofono sottile (1080p, alimentato a batteria) Modello: TB222

ID FCC: 2AOKB-T8220 IC: 23451-T8220

Cavo di ricarica USB

Staffa di montaggio

Pacchetti di viti (viti e ancoraggi di ricambio inclusi)

Schoda di posizionamento dei fori per le viti

Perno di rimozione del citofona

Cuneo di montaggio da 15° (facoltativo)

Guida Introduttiva

Per l'installazione del citofono Wi-Fi con cicalino

Modello: citofono Wi-Fi con cicalingpina di alimentazione

ID FCC: 2AOKB-T8020

IC: 23451-T8020

Nota: la spina di alimentazione varia in base all'area geografica di riferimento.

Panoramica del prodotto

Videocitofono (alimentato a batteria)

Vista anteriore:

I. Sensore di movimento
2. Microfono
3. Obiettivo telecamera
4. Sensore di luce ambiente
5. LED di stato
6. Pulsante citofono
7. Altoparlante

Vista posteriore:

I. Porta di ricarica Micro-USB
2. Pulsante SYNC/RESET (SINC/RIPRISTINO)
3. Meccanismo di rimozione

Funzionamento Modalità
Accensione Premere e rilasciarà	il pulsante SYNC (SINC).
Aggiunta del citofono Wi-Fi con cicalino	Tenere premuto il pulsante SYNC (SINC) fino a sentire un segnale acustico.
Spegnimento del citofono Premere	ere rapidamente il pulsante SYNC (SINC) per 5 volte in 3 secondi.
Ripristino del citofono Tenere	bremuto il pulsante SYNC (SINC) per 10 secondi.

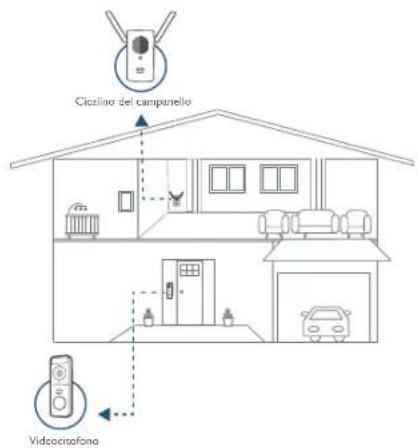

Funzionamento del sistema

Funzionamento del sistema

Il sistema videocitofono comprende 2 parti:

- Una corrispondente al videocitofono collocato in prossimità della porta d'ingresso.

- Una corrispondente al citofono Wi-Fi con cicalino nell'abitazione.

Il videocitofono rileva i movimenti all'ingresso di casa e consente all'utente di rispondere in qualsiasi momento e ovunque si trovi. Il citofono Wi-Fi con cicalino archivia i videoclip su una scheda microSD (fornita dall'utente) e funziona come un segnale acustico interno. Quando qualcuno preme il citofono, le persone che si trovano in casa verranno avvisate.

Cicatino del campanello Vidcocitofono

PASSAGGIO I: ALIMENTAZIONE DEL CICALINO DEL CITOFONO WI-FI

Connessione di Wi-Fi Doorbell Chime 2 a Internet

I. Fissare il connettore di alimentazione al citofono Wi-Fi con cicalino.

① Posizionare il connettore di alimentazione sul citofono Wi-Fi con cicalino nella direzione indicata dalle frecce.
② Allineare le fessure sollevate del connettore di alimentazione con la tacca sulla base del citofono con cicalino.
③ Ruotare in senso orario per bloccare il connettore di alimentazione in posizione.

1. Spiegare le antenne del citofono Wi-Fi con cicalino.

eufy SECURITY

1. Collegare il citofono Wi-Fi con cicalino a una fonte di alimentazione CA nella posizione desiderata. L'indicatore LED diventa verde fisso quando il citofono con cicalino è pronto per l'installazione.

PASSAGGIO 2 CONFIGURAZIONE DEL SISTEMA

Download dell'app e configurazione del sistema

Scaricare l'app eufy Security dall'App Store (dispositivi iOS) o da Google Play (dispositivi Android).

Registrare il proprio account eufy Security e seguire le istruzioni visualizzate per completare la configurazione.

Toccare Aggiungi dispositivo e aggiungere i seguenti dispositivi:

1. Aggiungere il citofono Wi-Fi.

2. Aggiungere il citofono.

Il citofono viene fornito con un livello di carica della batteria dell'80% per un trasporto sicuro. Ricaricare completamente prima di montare il citofono sulla porta d'ingresso.

Nota: l'autonomia della batteria varia in base all'utilizzo. Nella maggior parte dei casi, il citofono viene utilizzato per un massimo di 15 volte al giorno e ciascuna registrazione ha una durata media di 20 secondi. In tale scenario, l'autonomia della batteria del citofono può durare fino a 4 mesi.

PASSAGGIO 4 SELEZIONE DI UN PUNTO PER IL MONTAGGIO

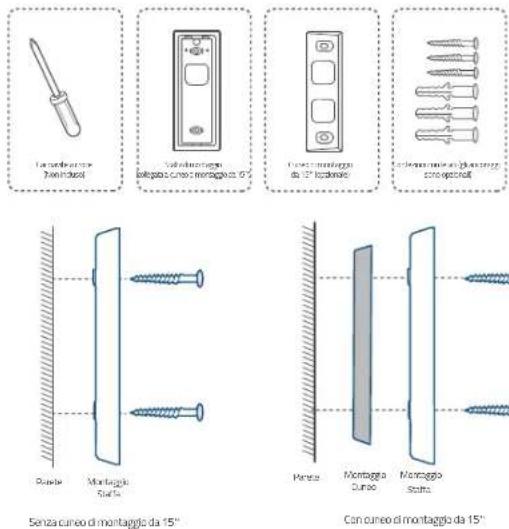

Individuazione di un punto di montaggio

Portare il videocitofono in prossimità della porta d'ingresso e, contemporaneamente, controllare la visualizzazione in tempo reale sull'app eufy Security. Individuare la posizione più idonea, con un buon campo visivo.

Considerare i seguenti fattori:

I. Verificare se i fori e gli ancoraggi esistenti sulla parete o sul telaio della porta possano essere riutilizzati.
2. Se si desidera posizionare il citofono vicino a una parete laterale, assicurarsi che questa non occupi il campo visivo. In caso contrario, la luce IR si rifletterà e la visuale notturna risulterà offuscata.
3. Se si praticano i fori di montaggio per la prima volta, l'altezza raccomandata da terra è di 1,2 m.
4. Utilizzare il cuneo di montaggio da 15° come staffa di montaggio supplementare se si desidera avere una visualizzazione più ampia su un lato specifico.

32m 20' M1 32m 10' M2 32m 10' M3 32m 10'

Sensato di montaggio da 15º

15"

Collocare la scheda di posizionamento dei fori per le viti contro la parete per contrassegnare la posizione di montaggio.

In caso di montaggio del citofono su una superficie lignea, non occorre praticare dei prefori. Utilizzare le viti in dotazione per fissare la staffa di montaggio alla parete. La scheda di posizionamento dei fori per le viti indica la posizione dei fori per le viti.

Attrezzi richiesti: trapano elettrico, staffa di montaggio, cuneo di montaggio da 15° (facoltativo), pacchetti di viti

Pintra Montagga Duroo Montaggio scabra

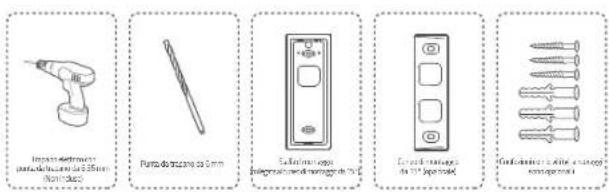

Montaggio del videocitofono su superfici in materiale duro

I. Se si decide di installare il citofono su una superficie in materiale duro come mattoni, calcestruzzo o stucco, praticare 2 fori usando la scheda di posizionamento dei fori per le viti con una punta da 6 mm.
2. Inserire gli ancoraggi in dotazione e utilizzare le viti lunghe per fissare la staffa di montaggio alla parete.

Attrezzi richiesti: trapano elettrico, punta da 6 mm, staffa di montaggio, cuneo di montaggio da 15° (facoltativo), pacchetti di viti

1

Rave Montaggio Salfa Senna nineo di montaggio da 15°

Crusts Moltenge laser Moltenge Crusts Coh. rame el montaggio da 15°

PASSAGGIO 6 MONTAGGIO DEL CITOFONO

Montaggio del citofono

Allineare il citofono con la parte superiore del supporto, quindi far scattare la parte inferiore in posizione.

Il montaggio è terminato!

Se si desidera rimuovere il citofono o ricaricarlo, fare riferimento alle sezioni seguenti.

APPENDICE I RIMOZIONE DEL CITOFONO

Rimozione del citofono

1. Utilizzare il perno di rimozione del citofono fornito in dotazione se si desidera staccare il citofono dalla staffa di montaggio.
2. Inserire e premere il perno di distacco nel foro nella parte inferiore del citofono, quindi sollevare per rimuovere la parte inferiore del citofono.

Attrezzi richiesti: Perno di rimozione del citofono

Ricarica del citofono

Ricaricare il citofono con caricabatterie USB universali che forniscono energia in uscita pari a 5 V delete "e" I A.

Spia LED	In carica: arancione fisso
	Ricarica completata: Blu fisso
Durata della ricarica 6 ore da 0% a 100%
