Type de produit	Sonnette de porte vidéo
Marque	Eufy
Modèle	C210 (T8222)
Alimentation	Batterie rechargeable (charge USB 5V/1A)
Autonomie de la batterie	Jusqu'à 4 mois (selon utilisation)
Résolution vidéo	1080p
Vision nocturne	Oui (LED infrarouge)
Angle de vision	Champ de vision large (non spécifié)
Audio	Microphone et haut-parleur intégrés (audio bidirectionnel)
Détection de mouvement	Oui (capteur PIR)
Connectivité	Wi-Fi (2.4 GHz)
Application mobile	eufy Security (iOS/Android)
Stockage	Carte microSD (non incluse) dans le carillon Wi-Fi
Carillon Wi-Fi inclus	Oui (modèle T8020)
Contenu de la boîte	Sonnette vidéo, carillon Wi-Fi, câble USB, support de montage, cale 15°, goupille d'éjection, guide de démarrage rapide
Étanchéité	Résistant aux intempéries (non spécifié, adapté pour usage extérieur)
Température de fonctionnement	Non spécifiée (usage extérieur standard)
Poids	Non spécifié
Dimensions	Non spécifiées
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits chimiques.
Sécurité	Conforme aux normes FCC et IC. Distance de sécurité RF : 20 cm.
Réparabilité	Batterie non remplaçable par l'utilisateur. Aucune pièce détachée officielle listée.

FOIRE AUX QUESTIONS - C210 eufy

Comment installer la sonnette Eufy C210 ?

L'installation nécessite de fixer le support de montage au mur à l'aide des vis fournies, puis d'enclencher la sonnette. Utilisez la cale de 15° si nécessaire. Suivez les instructions dans l'application eufy Security pour connecter le carillon Wi-Fi et la sonnette.

Quelle est l'autonomie de la batterie ?

La batterie peut durer jusqu'à 4 mois avec une utilisation typique (15 événements par jour, 20 secondes chacun). La sonnette est livrée à 80% de charge.

Comment recharger la sonnette ?

Utilisez le câble USB inclus avec un chargeur 5V/1A. La LED devient orange pendant la charge et bleue quand elle est terminée. Le temps de charge est d'environ 6 heures de 0 à 100%.

La sonnette fonctionne-t-elle sans Wi-Fi ?

Non, la sonnette nécessite une connexion Wi-Fi (2.4 GHz) pour fonctionner avec l'application et le carillon. Sans Wi-Fi, elle ne peut pas diffuser de vidéo ni envoyer de notifications.

Comment réinitialiser la sonnette ?

Maintenez enfoncé le bouton SYNC à l'arrière pendant 10 secondes jusqu'à ce que vous entendiez un bip. Cela restaure les paramètres d'usine.

Peut-on utiliser la sonnette sans le carillon Wi-Fi ?

Le carillon Wi-Fi est inclus et nécessaire pour le stockage vidéo et la sonnerie intérieure. Sans lui, vous ne pouvez pas recevoir les notifications sonores locales.

Comment détacher la sonnette du support ?

Utilisez la goupille d'éjection fournie. Insérez-la dans le trou situé en bas de la sonnette, appuyez, puis soulevez la sonnette pour la retirer.

La sonnette est-elle étanche ?

Oui, elle est conçue pour une utilisation extérieure mais n'a pas de certification IP spécifique. Évitez l'exposition directe à la pluie battante prolongée.

Comment configurer la détection de mouvement ?

Dans l'application eufy Security, accédez aux paramètres de la sonnette pour ajuster la sensibilité du détecteur de mouvement et définir des zones d'activité.

Que faire si la LED d'état est rouge ?

Une LED rouge clignotante indique généralement une batterie faible ou un problème de connexion. Rechargez la sonnette et vérifiez la connexion Wi-Fi via l'application.

MODE D'EMPLOI C210 eufy

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

IC RF Statement:

Lors de l'utilisation du produit, maintenez une distance de 20 cm du corps afin de vous conformer aux exigences en matière d'exposition RF.

CONTENU 55 63 Trouver un emplacement de montage Présentation du produit 57 65 Montage du support Fonctionnement du système 58 68 Montage de la sonnette Mise sous tension du carillon de sonnette 59 69 Debranchement de la sonnette Wi-Fi Configuration du système 61 70 Rechargement de la sonnette Chargement de votre sonnette 62

CONTENU

Pour l'installation de la sonnette vidéo

Sonnette vidéo mince (1080p, alimentée par batterie)

Modèle : T8222

FCC ID: 2AOKB-T8220 IC: 23451-T8220

Câble de charge USB

Support de moncage

Jeux de vis (vis de rechange et ancrages inclus)

Carte do positionnement du trou de vis

Cale de montage 15° (facultatif)

Goupille d'éjection de la sonnette

Guide de démarrage rapide

Pour le montage du carillon de sonnette Wi-Fi

Modèle : Carillon de sonnette Wi-Prise électrique

Identifiant FCC: 2AOKB-T8020

IC:23451-T8020

Remarque : la prise de l'adaptateur d'alimentation peut varier selon les régions.

Présentation du produit

Sonnette vidéo (alimentée par batterie)

Vue avant :

I. Détecteur de mouvement
2. Microphone
3. Objectif de la caméra
4. Détecteur de lumière ambiante
5. LED d'état
6. Bouton de sonnette
7. Haut-parleur

Vue arrière :

I. Port de charge micro USB
2. Bouton SYNC/RESET
3. Mécanisme de détachement

Fonctionnement Instructions
En marche Appuyez et relâchez	le bouton SYNC.
Ajouter une sonnette au carillon de sonnette Wi-Fi	Appuyez sur le bouton SYNC et maintenez-le enfoncé jusqu'à ce que vous entendiez un bip.
Mettre la sonnette hors tension	Appuyez rapidement sur le bouton SYNC 5 fois en 3 secondes.
Réinitialiser la sonnette Appuyez	sur le bouton SYNC pendant 10 secondes

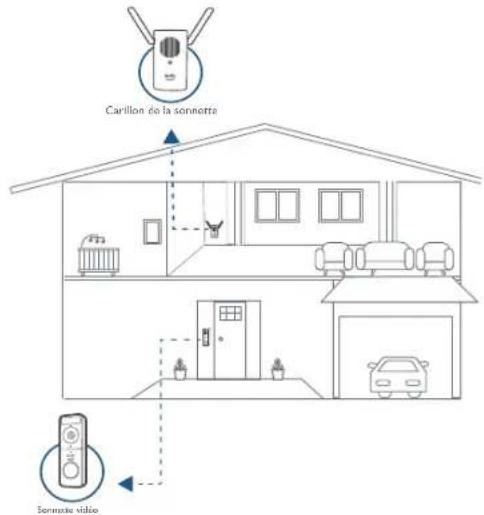

Fonctionnement du système

Fonctionnement du système

Le système de sonnette vidéo comprend 2 parties :

• La sonnette vidéo sur votre porte
• Le carillon de sonnette Wi-Fi dans votre maison
La sonnette vidéo détecte les mouvements sur votre porche et vous permet de répondre à la porte à tout moment et depuis n'importe où. Le carillon de sonnette Wi-Fi stocke des vidéos sur une carte microSD (fournie par l'utilisateur) et fait office de carillon numérique en intérieur. Lorsque quelqu'un sonne à la porte, les personnes présentes au domicile en sont informées.

Carillon de la sonnette Sonnette vidéo

ÉTAPE I MISE SOUS TENSION DU CARILLON DE SONNETTE WI-FI

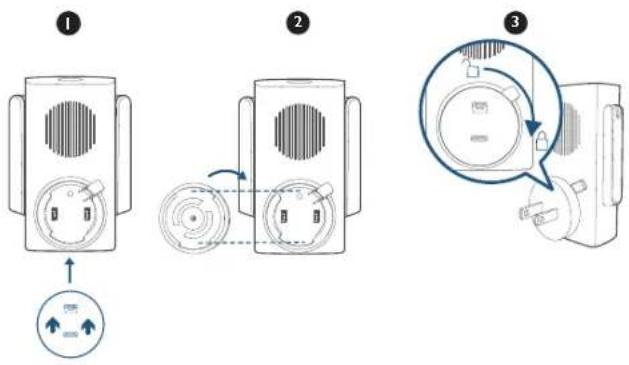

Connector la station Wi-Fi Doorbell Chime à Internet

I. Fixez le connecteur d'alimentation au carillon de sonnette Wi-Fi.

① Placez le connecteur d'alimentation sur le carillon de sonnette Wi-Fi dans le sens indiqué par les flèches.
⑦ Alignez les fentes surélevées du connecteur d'alimentation avec l'encoche sur la base du carillon de sonnette.
③ Tournez dans le sens horaire pour fixer le connecteur d'alimentation en place.

1. Déployez les antennes du carillon de sonnette Wi-Fi.

1. Branchez le carillon de sonnette Wi-Fi sur une alimentation secteur en CA à l'endroit souhaité. Le voyant LED devient vert fixe lorsque le carillon de sonnette est prêt à être configuré.

Télécharger l'application et configurer le système

Téléchargez l'application eufy Security sur l'App Store (appareils iOS) ou Google Play (Android).

Créez un compte eufy Security et suivez les instructions à l'écran pour effectuer la configuration.

Appuyez sur Ajouter un appareil et ajoutez les appareils suivants :

I. Ajoutez le carillon de sonnette Wi-Fi.
2. Ajoutez la sonnette.

La sonnette est livrée avec un niveau de batterie de 80 % pour un transport en toute sécurité. Chargez-la complètement avant de la monter sur votre porte d'entrée.

Remarque : la durée de vie de la batterie varie en fonction de l'utilisation. Dans la plupart des cas, une sonnette peut détecter jusqu'à 15 événements par jour et chaque enregistrement dure en moyenne 20 secondes. Dans ce cas de figure, la durée de vie de la batterie de la sonnette peut atteindre 4 mois.

ÉTAPE 4 RECHERCHE D'UN EMPLACEMENT DE MONTAGE

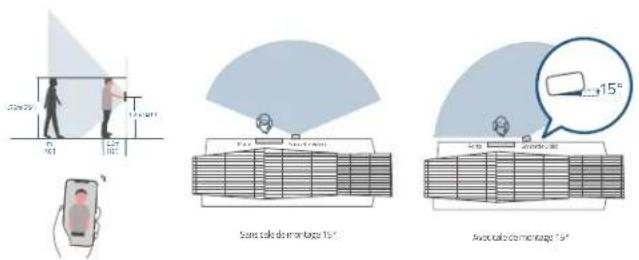

Rechercher un emplacement de montage

Emportez la sonnette vidéo à votre porte d'entrée et vérifiez la vue en direct sur l'application eufy Security en même temps. Recherchez un emplacement où vous pouvez obtenir le champ de vision souhaité.

Tenez compte des facteurs ci-dessous

1. Vérifiez si vous pouvez réutiliser les trous et les ancrages existants sur le mur ou le cadre de la porte.
2. Si vous souhaitez placer la sonnette à proximité d'un mur latéral, assurez-vous que le mur n'apparaît pas dans le champ de vision. Sinon, la lumière infrarouge sera réfléchie et la vision nocturne sera floue.
3. Si vous percez les trous de montage pour la première fois, la hauteur de montage recommandée est de 1,2 m (48 po) du sol.
4. Utilisez la cale de montage 15° comme support de montage supplémentaire si vous souhaitez avoir une vue élargie sur un côté spécifique.

Placez la carte de positionnement de trou de vis contre le mur pour marquer la position.

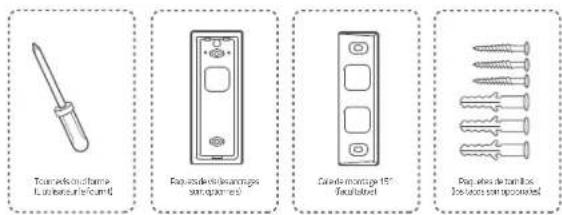

Monter la sonnette sur une surface en bois

Si vous montez la sonnette sur une surface en bois, vous n'avez pas besoin de percer d'avant-trous. Utilisez les vis fournies pour fixer le support de montage au mur. La carte de positionnement de trou de vis indique la position des trous de vis.

Matériel nécessaire : perceuse électrique, support de montage, cale de montage à 15° (facultatif), jeux de vis

Tourists on chambre Luis bovres à la camill Extr. student de levenmages sant opromed Gate mangle 15° fauf tabbed Pouk vices de lom blos Dous vices sont opromed

Support de montage mural Sans cale de montage 15°

Support de montage Cable de montage mural Avec cale de montage 15°

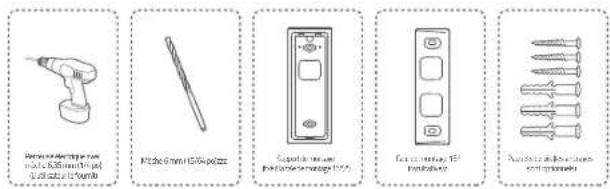

Monter la sonnette vidéo sur des surfaces en matériaux durs

1. Si vous montez la sonnette sur une surface en matériaux durs, comme de la brique, du béton ou du stuc, percez 2 trous en utilisant la carte de positionnement de trou de vis avec un foret de 6 mm (15/64 po).
2. Insérez les ancrages fournis, puis utilisez les vis longues fournies pour fixer le support de montage au mur.

Matériel nécessaire : perceuse électrique, foret de 6 mm (15/64 po), support de montage, cale de montage à 15° (facultatif), jeux de vis

Alignez la sonnette avec le haut du support, puis enclenchez la partie basse à sa place.

Le montage est terminé.

Si vous souhaitez détacher la sonnette ou la recharger, veuillez vous reporter aux sections suivantes.

ANNEXE I DÉTACHEMENT DE LA SONNETTE

Détacher la sonnette

1. Utilisez la goupille d'éjection de sonnette fournie si vous souhaitez enlever la sonnette du support de montage.
2. Insérez la goupille d'éjection dans le trou au bas de la sonnette et appuyez, puis soulevez pour retirer le bas de la sonnette.

Matériel nécessaire: goupille d'éjection de la sonnette

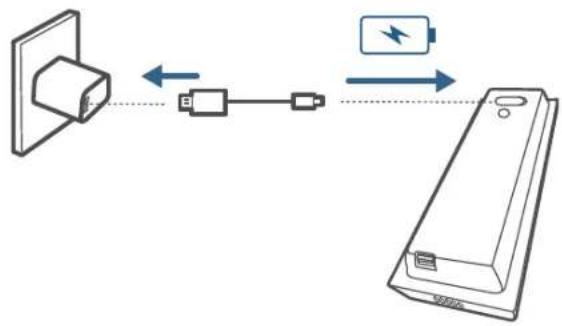

Recharger la sonnette

Chargez la sonnette à l'aide d'un chargeur USB universel qui fournit une sortie de 5 V I A.

Signification du voyant LED	En charge : orange fixe
	Chargement terminé : bleu fixe
Temps de charge 6 heures de 0 % à 100 %
