BEDIENUNGSANLEITUNG C210 eufy

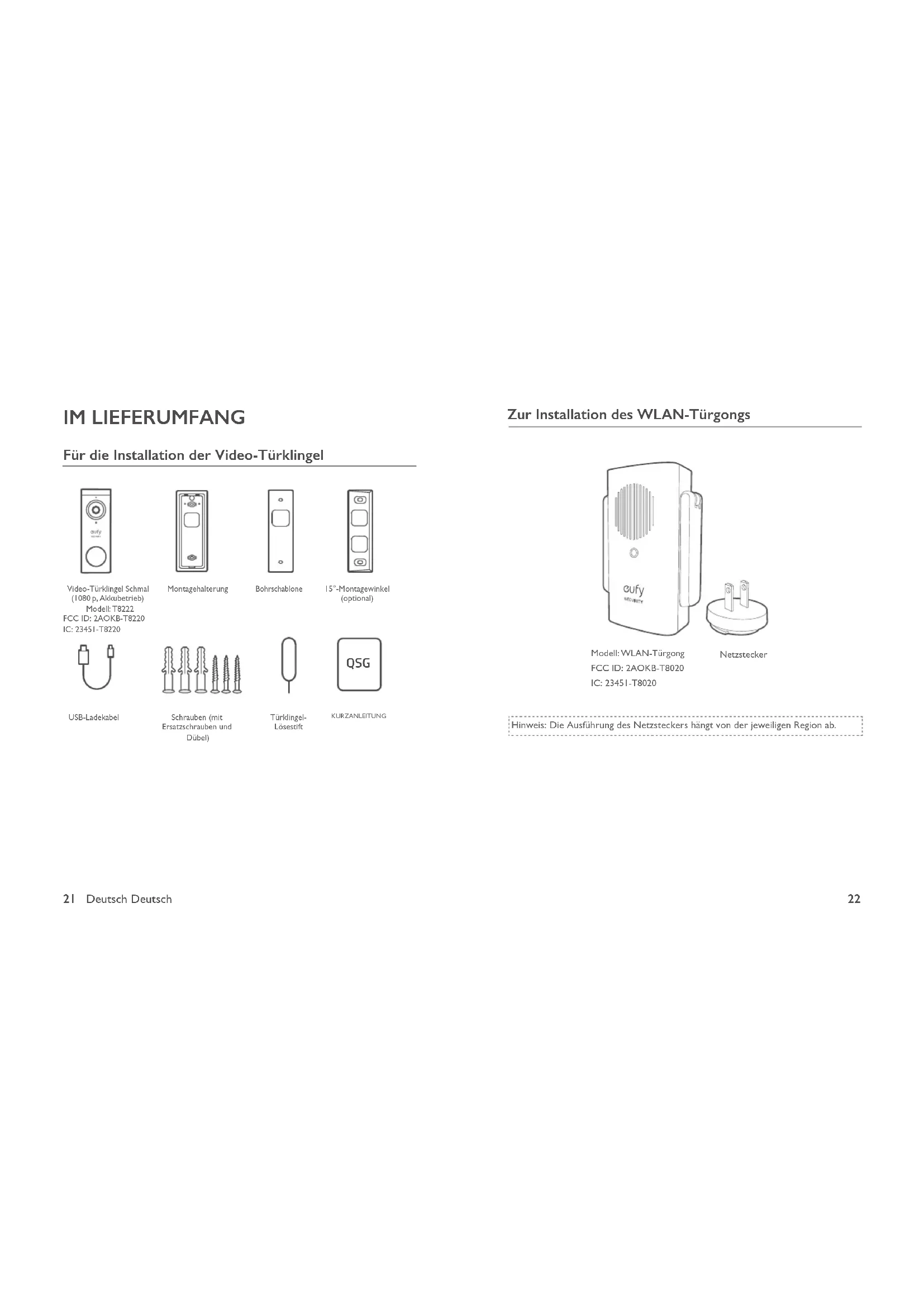

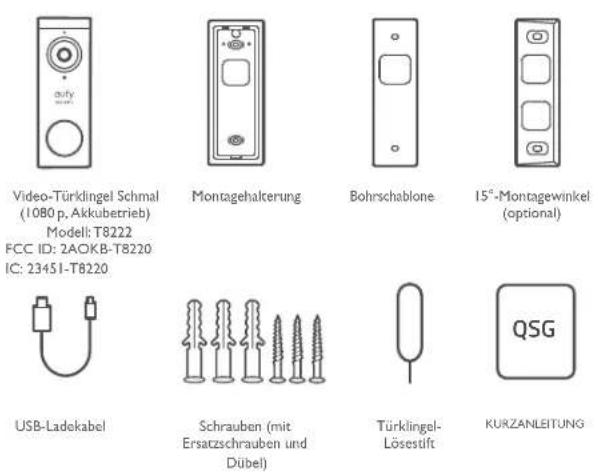

IM LIEFERUMFANG Für die Installation der Video-Türklingel QSG Video-Türklingel Schmal (1080 p, Akkubetrieb)Modell: T8222Schrauben (mit Ersatzschrauben und Dübel)KURZANLEITUNGBohrschabloneTürklingel-Lösestift15°-Montagewinkel (optional)MontagehalterungFCC ID: 2AOKB-T8220IC: 23451-T8220USB-Ladekabel Zur Installation des WLAN-Türgongs Modell: WLAN-TürgongFCC ID: 2AOKB-T8020IC: 23451-T8020 Hinweis: Die Ausführung des Netzsteckers hängt von der jeweiligen Region ab. Netzstecker23 Deutsch Deutsch

Produktübersicht Video-Türklingel (Akkubetrieb) Vorderseite:

1. Bewegungssensor2. Mikrofon3. Kameraobjektiv4. Umgebungslichtsensor5. Status-LED6. Türklingeltaste7. Lautsprecher

1. Mikro-USB-Ladeanschluss2. Taste SYNC/RESET3. Abnahmemechanismus

Betrieb Anleitung Eingeschaltet Drücken Sie die SYNC-Taste und lassen Sie sie los. Türklingel zum WLAN- Türgong hinzufügen Halten Sie die SYNC-Taste gedrückt, bis Sie ein Biep- Geräusch hören. Abschalten der Türklingel Drücken Sie innerhalb von 3 Sekunden 5 Mal hintereinander auf SYNC. Zurücksetzen der Türklingel Die SYNC-Taste 10 Sekunden lang gedrückt halten Funktionsweise des Systems Funktionsweise des Systems Das Video-Türklingelsystem umfasst 2 Teile:

• Die an der Tür anzubringende Video-Türklingel

• Den WLAN-Türgong in Ihrem Haus Die Video-Türklingel erkennt Bewegungen vor Ihrer Haustür und ermöglicht es Ihnen, Gäste an der Tür jederzeit und überall zu empfangen. Der WLAN-Türgong speichert Video-Clips auf einer microSD-Karte (Bereitstellung durch den Benutzer) und dient als digitaler Innengong. Sobald jemand die Türklingel betätigt, werden die Personen im Haus darauf aufmerksam gemacht. TürgongVideo-Türklingel25 Deutsch Deutsch

SCHRITT 1 EINSCHALTEN DES

WLAN-TÜRGONGS Wi-Fi Doorbell Chime mit dem Internet verbinden

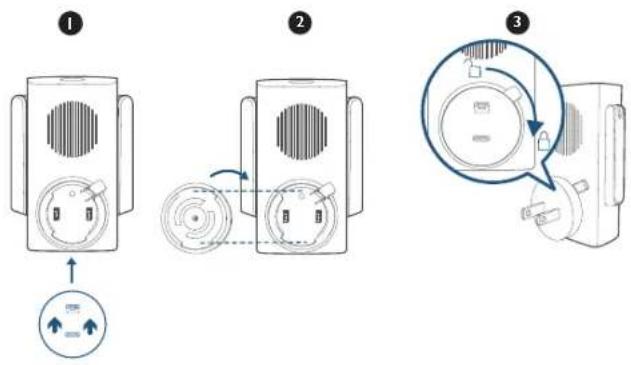

1. Befestigen Sie den Netzanschluss am WLAN-Türgong.

Positionieren Sie den Stromanschluss in der durch die Pfeile angegebenen Richtung auf dem WLAN-Türgong.

Richten Sie die erhöhten Einschübe am Stromanschluss auf die Notch unten am Türgong aus.

Drehen Sie den Stromanschluss im Uhrzeigersinn, um ihn einrasten zu lassen.

2. Klappen Sie die Antennen des WLAN-Türgongs aus.

3. Stecken Sie den WLAN-Türgong in eine AC-Stromversorgung an beliebiger Stelle.

Die LED-Anzeige wechselt zu einem dauerhaften Grün, wenn der Türgong zur Einrichtung bereit ist.27 Deutsch Deutsch

SCHRITT 2 – EINRICHTUNG DES

SYSTEMS Laden Sie die App herunter und richten Sie das System ein Laden Sie die eufy Security-App aus dem App Store (iOS-Geräte) oder bei Google Play (Android) herunter. Registrieren Sie ein eufy Security-Konto und befolgen Sie die Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen. Tippen Sie auf „Gerät hinzufügen“ und fügen Sie die folgenden Geräte hinzu:

1. Fügen Sie den WLAN-Türgong hinzu.

2. Fügen Sie die Türklingel hinzu.

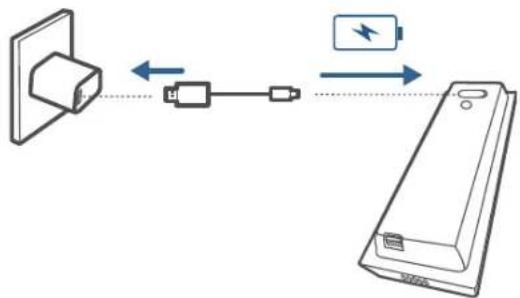

SCHRITT 3 AUFLADEN IHRER

TÜRKLINGEL Die Türklingel wird für einen sicheren Transport mit einem Akkustand von 80 % ausgeliefert. Laden Sie die Türklingel vollständig auf, bevor Sie sie an Ihrer Haustür montieren. Hinweis: Die Verwendungszeit des Akkus hängt von der Verwendung ab. Unter normalen Umständen wird die Türklingel bis zu 15 Mal am Tag verwendet, und jede Aufnahme dauert durchschnittlich 20 Sekunden. Unter diesen Umständen kann der Akku bis zu 4 Monate halten.29 Deutsch Deutsch

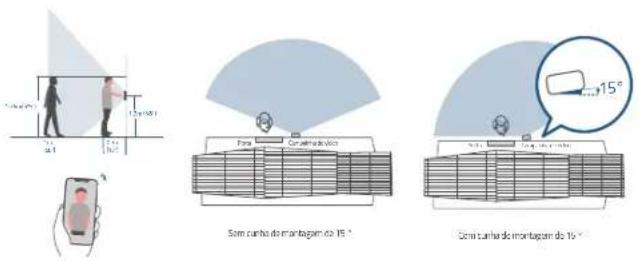

SCHRITT 4 – EINEN BEFESTIGUNGSORT FINDEN Suchen Sie einen Befestigungsort Bringen Sei die Video-Türklingel zu Ihrer Haustür und überprüfen Sie gleichzeitig die Echtzeitanzeige in der eufy Security-App. Suchen Sie eine Stelle, an der Sie das gewünschte Blickfeld erhalten. Bedenken Sie die folgenden Faktoren:

1. Überprüfen Sie, ob Sie die bestehenden Löcher und Dübel an der Haustürwand

erneut verwenden können.

2. Wenn Sie die Türklingel nahe einer Seitenwand anbringen möchten, achten Sie

bitte darauf, dass die Wand nicht im Blickfeld der Kamera liegt. Ansonsten wird die Infrarotstrahlung reflektiert, und Nachtaufnahmen werden verschwommen dargestellt.

3. Wenn Sie die Befestigungslöcher das erste Mal in die Wand bohren, wird eine

Höhe von 1,2 m über dem Boden empfohlen.

4. Die Verwendung des 15°-Montagewinkels als zusätzliche Montagehalterung

empehlt sich, wenn ein größerer Blickumfang auf einer Seite gewünscht wird. 1.76m(5’9”)1.2m (48") 0.3m (12") (40")Campainha de vídeoSem cunha de montagem de 15 °PortaCampainha de vídeoCom cunha de montagem de 15 °Porta 15° Halten Sie die Bohrschablone an die Wand, um die Positionen zu markieren.31 Deutsch Deutsch

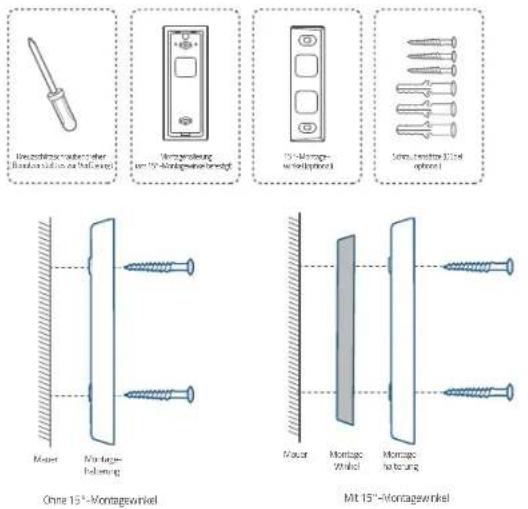

HALTERUNG Anbringen der Türklingel an einer Oberäche aus Holz Wenn Sie die Türklingel an einer Oberfläche aus Holz anbringen, muss nicht vorgebohrt werden. Bringen Sie die Montagehalterung mit den gelieferten Schrauben an der Wand an. Mit der Bohrschablone wird die Position der Bohrlöcher angegeben. Hierzu erforderlich: Bohrmaschine, Montagehalterung, 15°-Montagewinkel (optional), Schrauben Kreuzschlitzschraubendreher（Benutzer stellt es zur Verfügung）15°-Montage-winkel (optional)Schraubensätze (Dübeloptional)Montagehalterung(am 15°-Montagewinkel befestigt) Ohne 15°-MontagewinkelMit 15°-MontagewinkelMontage-halterungMauerMontage-WinkelMontage-halterungMauer Anbringen der Video-Türklingel an harten Oberächen

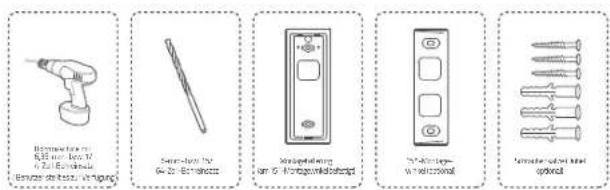

1. Wenn Sie die Türklingel an Oberächen aus hartem Material (z. B. Ziegelsteine,

Beton, Stuck) anbringen, bohren Sie mit einem 15/64-Zoll-Bohreinsatz (6 mm) mit Hilfe der Bohrschablone zwei Löcher.

2. Stecken Sie die gelieferten Dübel rein und bringen Sie dann die Montagehalterung

mit den Langschrauben an der Wand an. Hierzu erforderlich: Bohrmaschine, 6-mm- bzw. 15/64-Zoll-Bohreinsatz, Montagehalterung, 15°-Montagewinkel (optional), Schrauben

15°-Montage-winkel (optional)Montagehalterung(am 15°-Montagewinkel befestigt) Ohne 15°-Montagewinkel Mit 15°-Montagewinkel Montage- halterung Mauer Montage- Winkel Montage- halterung Mauer Bohrmaschine mit6,35-mm- bzw. 1/4-Zoll-Bohreinsatz（Benutzer stellt es zur Verfügung）Schraubensätze (Dübeloptional)6-mm- bzw. 15/64-Zoll-Bohreinsatz

15°-Montage- winkel (optional) Montagehalterung (am 15°-Montagewinkel befestigt) Ohne 15°-MontagewinkelMit 15°-MontagewinkelMontage-halterungMauerMontage-WinkelMontage-halterungMauer Bohrmaschine mit6,35-mm- bzw. 1/ 4-Zoll-Bohreinsatz （Benutzer stellt es zur Verfügung） Schraubensätze (Dübeloptional)6-mm- bzw. 15/ 64-Zoll-Bohreinsatz

SCHRITT 6 – ANBRINGEN DER

TÜRKLINGEL Die Türklingel anbringen Richten Sie die Türklingel auf den oberen Teil der Halterung aus und lassen Sie anschließend den unteren Teil einrasten. Das war's! Wenn Sie die Türklingel abnehmen oder auaden möchten, nden Sie in den folgenden Abschnitten nähere Angaben.35 Deutsch Deutsch

TÜRKLINGEL Aushängen der Türklingel

1. Verwenden Sie zum Abnehmen der Türklingel von der Montagehalterung den

mitgelieferten Lösestift.

2. Drücken Sie mit dem Lösestift in die Öffnung unten an der Türklingel und heben

Sie sie anschließend an, um den unteren Teil der Türklingel zu lösen. Hierzu erforderlich: Türklingel-Lösestift Türklingel-Abnehmstift
