Tipo de producto	Videoportero
Marca	Eufy
Modelo	C210 (T8222)
Alimentación	Batería recargable (carga USB 5V/1A)
Autonomía de la batería	Hasta 4 meses (según uso)
Resolución de vídeo	1080p
Visión nocturna	Sí (LED infrarrojo)
Ángulo de visión	Campo de visión amplio (no especificado)
Audio	Micrófono y altavoz integrados (audio bidireccional)
Detección de movimiento	Sí (sensor PIR)
Conectividad	Wi-Fi (2.4 GHz)
Aplicación móvil	eufy Security (iOS/Android)
Almacenamiento	Tarjeta microSD (no incluida) en el timbre Wi-Fi
Timbre Wi-Fi incluido	Sí (modelo T8020)
Contenido de la caja	Videoportero, timbre Wi-Fi, cable USB, soporte de montaje, cuña de 15°, pasador de expulsión, guía de inicio rápido
Impermeabilidad	Resistente a la intemperie (no especificado, apto para uso exterior)
Temperatura de funcionamiento	No especificada (uso exterior estándar)
Peso	No especificado
Dimensiones	No especificadas
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar productos químicos.
Seguridad	Cumple con las normas FCC e IC. Distancia de seguridad RF: 20 cm.
Reparabilidad	Batería no reemplazable por el usuario. No se listan piezas de repuesto oficiales.

Preguntas frecuentes - C210 eufy

¿Cómo instalar el videoportero Eufy C210?

La instalación requiere fijar el soporte de montaje a la pared con los tornillos proporcionados, luego encajar el videoportero. Utilice la cuña de 15° si es necesario. Siga las instrucciones en la aplicación eufy Security para conectar el timbre Wi-Fi y el videoportero.

¿Cuál es la autonomía de la batería?

La batería puede durar hasta 4 meses con un uso típico (15 eventos por día, 20 segundos cada uno). El videoportero se entrega con un 80% de carga.

¿Cómo recargar el videoportero?

Utilice el cable USB incluido con un cargador 5V/1A. El LED se vuelve naranja durante la carga y azul cuando está completa. El tiempo de carga es de aproximadamente 6 horas de 0 a 100%.

¿El videoportero funciona sin Wi-Fi?

No, el videoportero requiere una conexión Wi-Fi (2.4 GHz) para funcionar con la aplicación y el timbre. Sin Wi-Fi, no puede transmitir video ni enviar notificaciones.

¿Cómo restablecer el videoportero?

Mantenga presionado el botón SYNC en la parte posterior durante 10 segundos hasta que escuche un pitido. Esto restaura la configuración de fábrica.

¿Se puede usar el videoportero sin el timbre Wi-Fi?

El timbre Wi-Fi está incluido y es necesario para el almacenamiento de video y el timbre interior. Sin él, no puede recibir notificaciones sonoras locales.

¿Cómo desmontar el videoportero del soporte?

Utilice el pasador de expulsión provisto. Insértelo en el agujero en la parte inferior del videoportero, presione, luego levante el videoportero para retirarlo.

¿El videoportero es impermeable?

Sí, está diseñado para uso exterior pero no tiene una certificación IP específica. Evite la exposición directa a la lluvia intensa prolongada.

¿Cómo configurar la detección de movimiento?

En la aplicación eufy Security, acceda a los ajustes del videoportero para ajustar la sensibilidad del detector de movimiento y definir zonas de actividad.

¿Qué hacer si el LED de estado está rojo?

Un LED rojo parpadeante generalmente indica batería baja o un problema de conexión. Recargue el videoportero y verifique la conexión Wi-Fi a través de la aplicación.

MANUAL DE USUARIO C210 eufy

Descripción del producto

38 46

40 48

Identificación de una ubicación de instalación adecuada

Instalación del soporte

Funcionamiento del sistema

Encendido del dispositivo sonoro del timbre

4151

42 52

Instalación del timbre

Desmontaje del timbre

Configuración del sistema

Carga del timbre

44 53

45

Carga del timbre

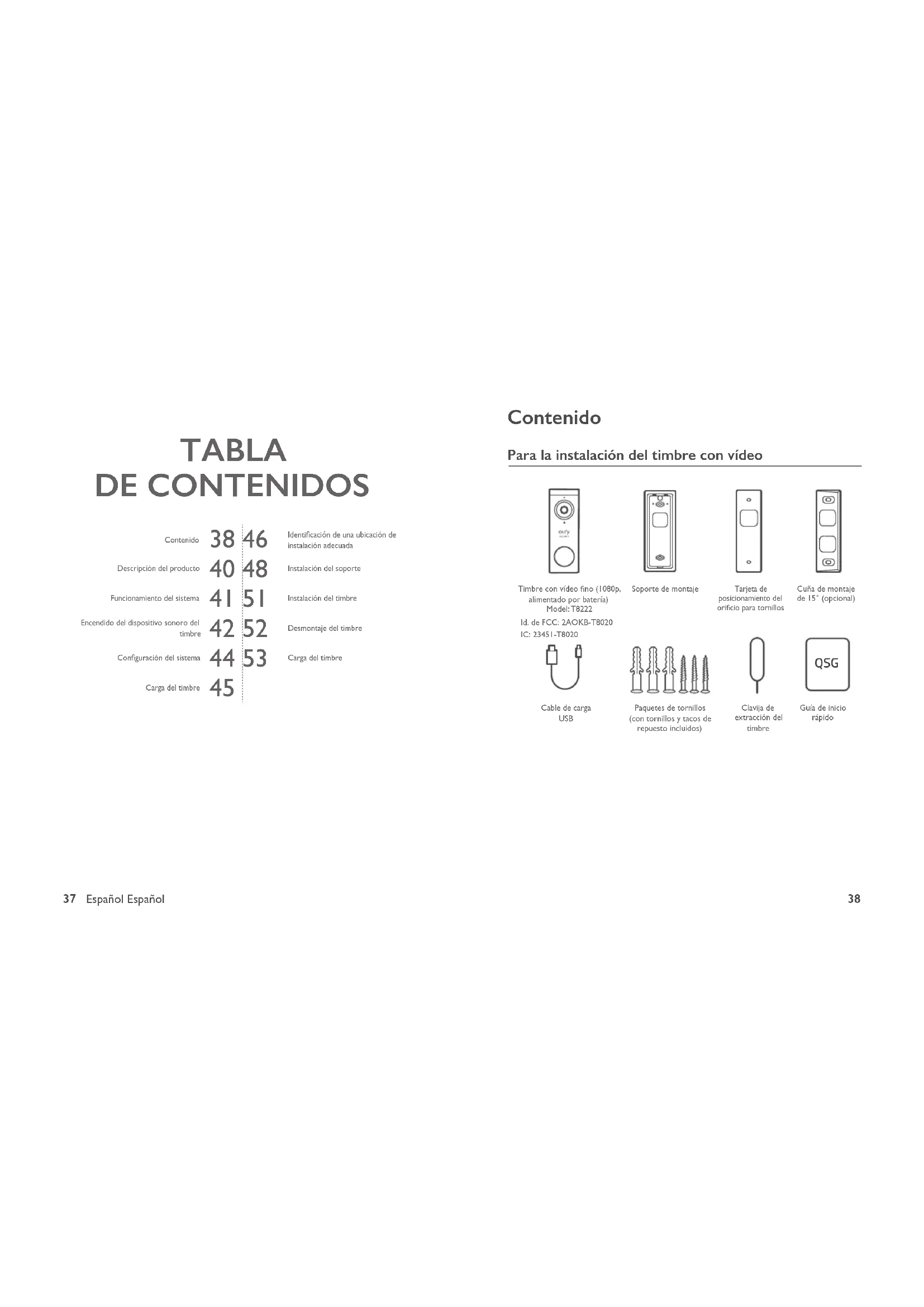

Contenido

Para la instalación del timbre con vídeo

Timbre con video fino (1080p. alimentado por bateria) Model: T8222

Id. de FCC: 2AOKB-T8020 IC: 23451-T8020

Cable de carga USB

Soporte de montaje

Tarjeta de posicionamiento del orificio para tornillos

Cuña de moncaje de 15° (opcional)

Paquetes de tornillos (con tornillos y tacos de repuesto incluidos)

Clavija de extracción del timbre

Guía de inicio rápido

Para la instalación del dispositivo sonoro del timbre Wi-Fi

oufy SEINITY Enchufe de alimentación

Modelo: Dispositivo sonoro del timbre Wi-Fi

Id, de FCC: 2AOKB-T8020

IC: 23451-T8020

Nota: El enchufe de alimentación puede variar en función de la región.

Descripción del producto

Timbre con vídeo (alimentado por batería)

Vista frontal:

I. Sensor de movimiento
2. Microfono
3. Lente de la cámara
4. Sensor de luz ambiental
5. LED de estado
6. Botón del timbre
7. Altavoz

Vista posterior:

I. Puerto de carga micro-USB
2. Botón Sincronizar/Restablecer
3. Mecanismo de desmontaje

Funcionamiento Instrucciones
Encendido Pulse y suelte el botón Sincronizar.
Adición del timbre al dispositivo sonoro del timbre Wi-Fi	Mantenga pulsado el botón Sincronizar hasta que escuche un pitido.
Apagado del timbre Pulse rápidamente el botón Sincronizar 5 veces en un espacio de 3 segundos.
Restablecimiento del timbre Mantenga pulsado el botón Sincronizar durante 10 segundos

Funcionamiento del sistema

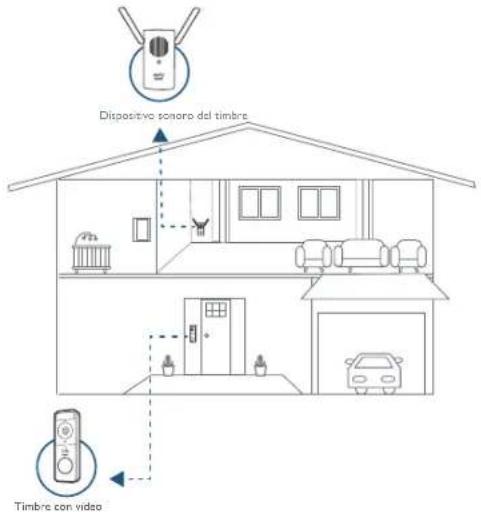

Funcionamiento del sistema

El sistema de timbre con vídeo está compuesto por 2 partes:

- El timbre con video instalado en la puerta

- El dispositivo sonoro del timbre Wi-Fi en el interior de su hogar

El timbre con video detecta cualquier movimiento en la entrada de su hogar y le permite abrir la puerta en cualquier momento y desde cualquier lugar. El dispositivo sonoro del timbre Wi-Fi almacena clips de video en una tarjeta microSD (suministrada por el usuario) y funciona como un dispositivo sonoro digital interno. Cuando alguien llame al timbre, se enviará una notificación a los habitantes de la vivienda.

Dispositive sonoro del timbre Timbre con video

PASO I ENCENDIDO DEL DISPOSITIVO SONORO DEL TIMBRE WI-FI

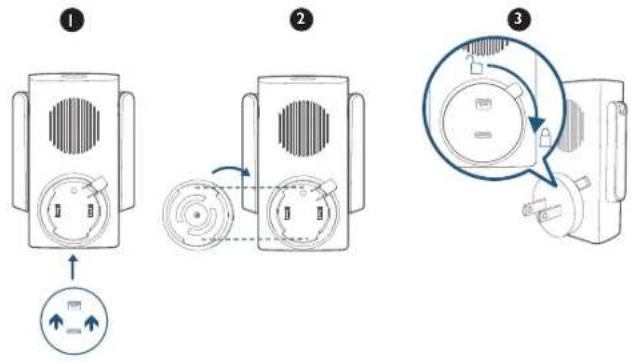

Conexión de Wi-Fi Doorbell Chime a Internet

I. Instale el conector de alimentación en el dispositivo sonoro del timbre Wi-Fi.

① Coloque el conector de alimentación sobre el dispositivo sonoro del timbre Wi-Fi en la dirección indicada por las flechas.
② Alinee las ranuras elevadas del conector de alimentación con la muesca de la base del dispositivo sonoro del timbre.
③ Gire hacia la derecha para bloquear el conector de alimentación en su lugar.

1. Extienda las antenas del dispositivo sonoro del timbre Wi-Fi.

eufy SECURITY

1. Conecte el dispositivo sonoro del timbre Wi-Fi a un suministro de alimentación de CA en la ubicación deseada. El indicador LED se ilumina en color verde fijo cuando el dispositivo sonoro del timbre está listo para la configuración.

PASO 2: CONFIGURACIÓN DEL SISTEMA

Descarga de la aplicación y configuración del sistema

Descargue la aplicación eufy Security desde la App Store (dispositivos iOS) o Google Play (dispositivos Android).

Registrese para crear una cuenta de eufy Security y siga las instrucciones que aparecen en pantalla para completar la configuración.

Toque Añadir dispositivo y añada los siguientes dispositivos:

I. El dispositivo sonoro del timbre Wi-Fi.

1. El timbre.

El timbre se envía con un nivel de batería del 80 % para un transporte seguro. Carguelo completamente antes de instalarlo en la puerta de entrada.

Nota: La duración de la batería varía en función del uso. En condiciones normales, a lo largo de un día pueden llamar al timbre hasta 15 veces y cada grabación dura unos 20 segundos de media. En esta situación, la duración de la batería del timbre puede llegar a los 4 meses.

PASO 4: IDENTIFICACIÓN DE LA UBICACIÓN DE INSTALACIÓN

Identificación de una ubicación de instalación adecuada

Salga con el timbre con vídeo a la puerta de entrada y, simultáneamente, compruebe la transmisión en directo disponible en la aplicación eufy Security. Identifique la posición desde la que obtiene el campo de visión deseado.

Tenga en cuenta lo siguiente:

1. Compruebe si es posible reutilizar los orificios y tacos existentes instalados en la pared o el marco de la puerta.
2. Si desea instalar el timbre cerca de una pared lateral, asegúrese de que la pared no sea visible en el campo de visión. De lo contrario, la luz infrarroja se reflejará y la visión nocturna será borrosa.
3. Si va a taladrar los orificios de montaje por primera vez, la altura de instalación recomendada es a 1,2 metros del suelo.
4. Si desea ampliar la visión de un lado específico, utilice la cuña de montaje de 15° como soporte de montaje complementario.

Sinorfeide mcmaje de 15°

Con curta de montaje de 15°

Coloque la tarjeta de posicionamiento del orificio para tornillos en la pared para marcar la ubicación.

PASO 5: INSTALACIÓN DEL SOPORTE

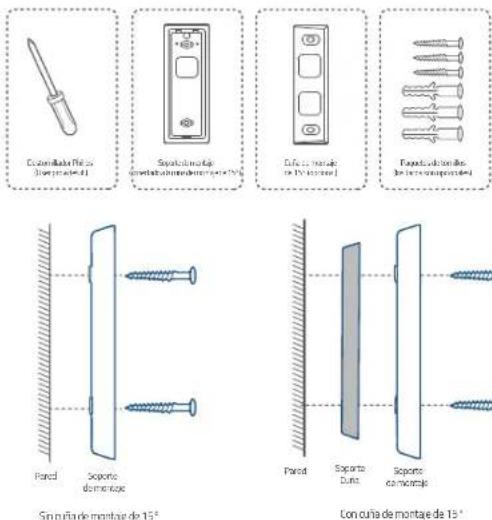

Instalación del timbre en una superficie de madera

Si va a instalar el timbre en una superficie de madera, no es necesario taladrar orificios. Utilice los tornillos suministrados para fijar el soporte de montaje a la pared. La tarjeta de posicionamiento del orificio para tornillos indica la posición de los orificios para tornillos.

Herramientas necesarias: Taladro eléctrico, soporte de montaje, cuña de montaje de 15° (opcional) y paquetes de tornillos

Parel Soporte Duct Soporte comoraje Con cuña de montaje de 15°

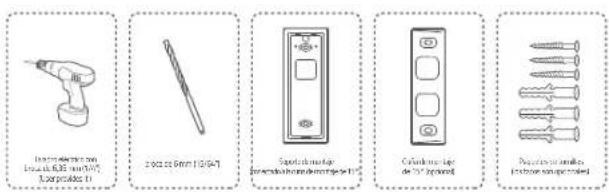

Instalación del timbre con vídeo en superficies de materiales duros

I. Si va a instalar el timbre en una superficie hecha de materiales duros, como ladrillo, hormigón o estuco, taladre dos orificios a través de la tarjeta de posicionamiento del orificio para tornillos con una broca de 6 mm (15/64").
2. Introduzca los tacos suministrados y, a continuación, utilice los tornillos largos suministrados para fijar el soporte de montaje a la pared.

Herramientas necesarias: Taladro eléctrico, broca de 6mm (15/64"), soporte de montaje, cuña de montaje de 15° (opcional) y paquetes de tornillos

①

Cancilla de montaje de 15°

PASO 6: INSTALACIÓN DEL TIMBRE

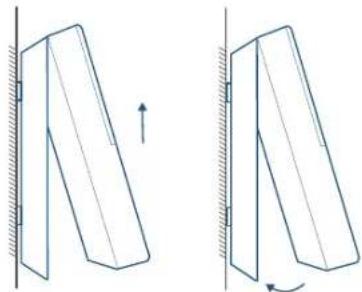

Instalación del timbre

Alinee el timbre con la parte superior del soporte y, a continuación, encaje la parte inferior en su lugar.

Si desea desmontar el timbre para cargar la batería, consulte las secciones siguientes.

ANEXO I: DESMONTAJE DEL TIMBRE

Desmontaje del timbre

I. Si desea desmontar el timbre del soporte de montaje, utilice la clavija de extracción del timbre suministrada.
2. Inserte y presione la clavija de extracción en el orificio de la parte inferior del timbre y, a continuación, levante la parte inferior del timbre para extraerlo.

Elementos necesarios: Clavija de extracción del timbre

ANEXO 2: CARGA DEL TIMBRE

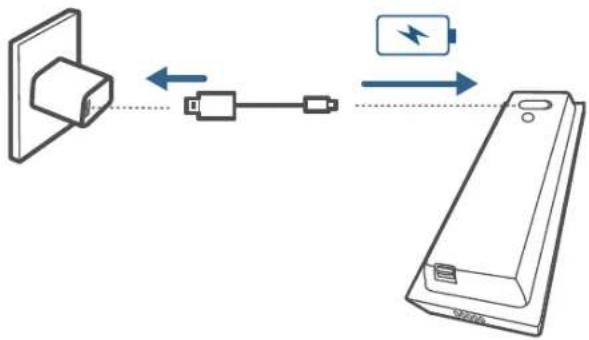

Carga del timbre

Cargue el timbre con un cargador USB universal con una salida de 5 V, 1 A.

Indicación LED	Carga en curso: naranja fijo
	Carga completa: Azul fijo
Tiempo de carga 6 horas de	0 % a 100 %

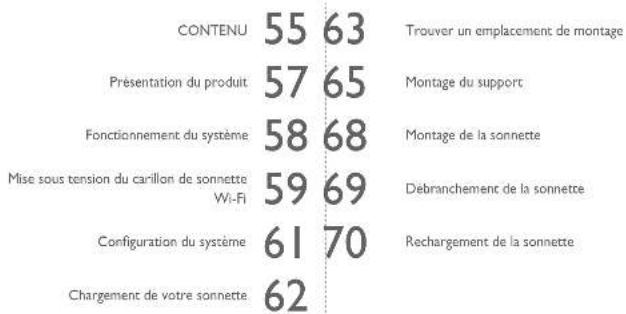

TABLE DES MATIÈRES
