MANUALE UTENTE Video Doorbell E340 eufy

DESCRIZIONE DEL PRODOTTO

Vista frontale

① Luce a LED
② Sensore di movimento
③ Obiettivo della fotocamera principale
④ Microfono
⑤ Sensore di luce ambiente
⑥ Pulsante suoneria/campanello LED
⑦ Luce a LED
⑧ Obiettivo della fotocamera secondario
⑨ Altoparlante

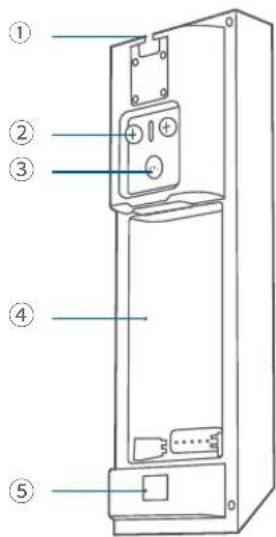

Vista posteriore

① Meccanismo di distacco
② Terminali di alimentazione per i cavi del campanello esistenti (facoltativi)
③ Pulsante SYNC (SINC)

Premere per attivare il campanello.

Per impostare il campanello tenete premuto per

2 secondi fino ad attivazione del segnale acustico. (opzionale)

Per spegnere il campanello premete rapidamente 5 volte di seguito per 3 secondi.

④ Vano batteria
⑤ Codice QR (Scansiona per aggiungere il campanello nell'app)

Funziona in modo indipendente

Questa videocitofono può funzionare in modo indipendente una volta collegata al router wireless di casa vostra. Inoltre, avete diverse opzioni per ricevere notifiche e sentire uno squillo quando qualcuno preme il vostro videocitofono.

• Utilizzate un campanello tradizionale (se ne avete uno).
• Utilizzate un campanello eufy Security per videocitofono (venduto separatamente).
• Utilizzate un dispositivo Amazon Alexa Echo Show.

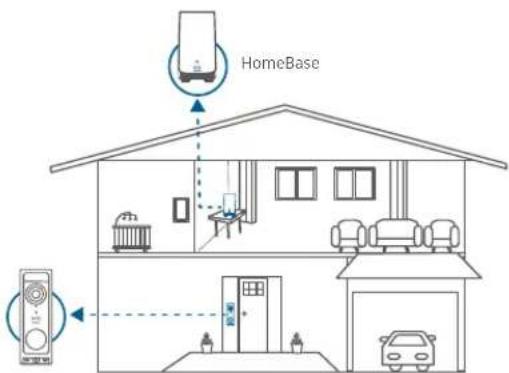

Funziona con eufy Security HomeBase (opzionale)

Il videocitofono rileva il movimento sulla soglia di casa e vi consente di rispondere in qualsiasi momento e ovunque voi siate. Potete memorizzare i video clip nella memoria integrata del vostro eufy Security HomeBase 2 o S380 HomeBase (venduti separatamente). Quando qualcuno preme il citofono, le persone che si trovano in casa verranno avvisate.

HomeBase

IT 7978 IT

RICARICA DEL PACCO BATTERIE

1. Rimuovere il pacco batterie preinstallato dal vano batteria.

1. Caricare completamente il pacco batterie prima dell'installazione.

CONFIGURAZIONE DEL SISTEMA

1. Scarica e installa l'app eufy Security, quindi accedi o crea un account.

1. Seguite le istruzioni all'interno dell'app per aggiungere il videocitofono.

DETERMINARE L'OPZIONE DI ALIMENTAZIONE

Opzione 1: Alimentazione a batteria

Se non si dispone di un cablaggio esistente per il campanello di casa, utilizzate la batteria inclusa. Potete decidere liberamente la posizione del campanello e il montaggio sarà facile e veloce.

Quando la batteria è scarica, è necessario ricaricarla. La durata della batteria varia in base all'uso. Se scegliete questa opzione, passate direttamente al MONTAGGIO DEL CAMPANELLO (alimentazione a batteria).

Opzione 2: Alimentazione via cavo

Se sulla porta d'ingresso sono presenti fili del campanello già funzionanti, il videocitofono sarà costantemente alimentato grazie a questi fili. Non è quindi necessario staccarlo e ricaricarlo dopo l'installazione.

La posizione di montaggio è limitata. Se si sceglie questa opzione, passare al montaggio del campanello (alimentazione a filo).

MONTAGGIO DEL CAMPANELLO (a batteria)

Scelta di una posizione

1. Portate il videocitofono davanti alla porta di casa e controllate la vista in tempo reale nell'app. Scegliete una posizione in cui sia possibile vedere il campo visivo desiderato. Considera i seguenti fattori:

2. Verificate se è possibile riutilizzare i fori e gli ancoraggi esistenti nella parete o nel telaio della porta.

3. Se si desidera posizionare il campanello vicino a una parete laterale, assicuraratevi che la parete non si trovi all'interno del campo visivo. In caso contrario, la luce IR verrà riflessa e la visione notturna risulterà offuscata.
4. Se si eseguono i fori di montaggio per la prima volta, l'altezza consigliata è 48" (1,2 m) dal suolo.
5. Per regolare l'angolo, utilizzate il cuneo di montaggio da 15° come staffa di montaggio supplementare.

1.76m(5°) 1m 0.8m 0.2m (6.8°)

1. Posizionare la scheda di posizionamento dei fori delle viti contro il muro per segnare la posizione. Se si monta su una parete dura (mattoni, cemento o stucco), utilizzare una punta da trapano da 15/64" (5,95 mm) per eseguire 2 fori attraverso la scheda di posizionamento delle viti.

Cosa serve: cacclavite a croce; trapano elettrico (punta da trapano da 15/64").

Montaggio della staffa

Utilizzare le viti in dotazione per fissare la staffa di montaggio alla parete.

Parete di legno

MONTAGGIO Staffa

Senza cuneo di montaggio da 15º

MONTAGGIO MONTAGGIO Cuneo Staffa

Con una cuneo di montaggio di 15°

Muro duro

MONTAGGIO Staffa

Senza cuneo di montaggio da 15°

MONTAGGIO Cuneo MONTAGGIO Staffa

Con una cuneo di montaggio di 15°

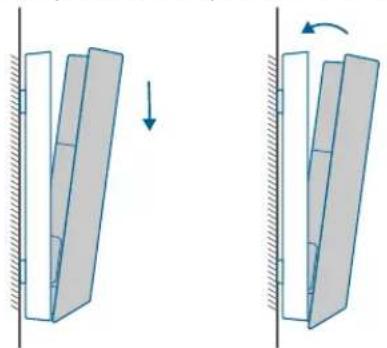

Installare il campanello

Allineate il campanello alla parte inferiore della staffa di montaggio, quindi premere la parte superiore del campanello in posizione fino a quando non si sente un clic.

Ricarica della batteria

1. Inserite il perno di sgancio nel foro del perno sulla parte superiore del campanello, quindi sollevate la parte superiore per rimuoverla.

1. Ripetete i passaggi descritti in "RICARICA DEL PACCO BATTERIA".

Potete acquistare un pacco batterle extra per una sostituzione rapida.

MONTAGGIO DEL CAMPANELLO (Alimentato a filo)

Controllate i fili del campanello

1. Provare a premere il campanello per verificare che funzioni. Se non suona, i fili del campanello potrebbero essere difettosi. Attivate l'alimentazione tramite la batteria integrata o consultate un elettricista per riparare i fili.
2. Togliere l'alimentazione dall'interruttore automatico. Accendete e spegnete le luci per assicurarvi che l'elettricità sia stata staccata correttamente in casa.

OFF OFF

Prestare sempre molta attenzione quando si toccano i cavi. Se non ve la sentite di installarlo da soli, rivolgetevi ad un elettricista qualificato.

Staccate il pulsante del campanello esistente

In caso di cablaggio preesistente:

1. Rimuovi il pulsante del campanello esistente con un cacciavite a croce (non in dotazione).
2. Estrarre i due cavi quando si procede alla rimozione del citofono preesistente. Se necessario, raddrizzare le estremità dei cavi.

Scelta di una posizione

1. Portate il videocitofono davanti alla porta di casa e controllate la vista in tempo reale nell'app. Scegliete una posizione in cui sia possibile vedere il campo visivo desiderato. Considera i seguenti fattori:
2. Verificate se è possibile riutilizzare i fori e gli ancoraggi esistenti nella parete o nel telaio della porta.
3. Se si desidera posizionare il campanello vicino a una parete laterale, assicuraratevi che la parete non si trovi all'interno del campo visivo. In caso contrario, la luce IR verrà riflessa e la visione notturna risulterà offuscata.
4. Se si eseguono i fori di montaggio per la prima volta, l'altezza consigliata è 48" (1,2 m) dal suolo.
5. Per regolare l'angolo, utilizzate il cuneo di montaggio da 15° come staffa di montaggio supplementare.

1.76m(5°9') 3m (40°) 0.3m (12°) 1.2m (48°)

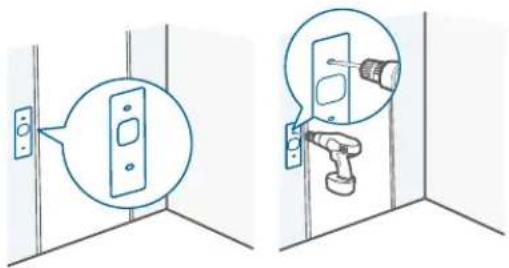

1. Posizionare la scheda di posizionamento dei fori delle viti contro il muro per segnare la posizione. Se si monta su una parete dura (mattoni, cemento o stucco), utilizzare una punta da trapano da 15/64" (5,95 mm) per eseguire 2 fori attraverso la scheda di posizionamento delle viti.

Cosa serve: cacclavite a croce; trapano elettrico (punta da trapano da 15/64").

Montaggio della staffa

Utilizzare le viti in dotazione per fissare la staffa di montaggio alla parete.

Parete di legno

MONTAGGIO Staffa

Senza cuneo di montaggio da 15º

MONTAGGIO CUNEO MONTAGGIO STAFFA

Con una cuneo di montaggio di 15°

Muro duro

MONTAGGIO Staffa

Senza cuneo di montaggio da 15°

MONTAGGIOMONTAGGIO Cuneo Staffa

Con una cuneo di montaggio di 15°

Collegate i fili al campanello

Collegate I fill ai terminali sul retro del campanello, quindi serrare le viti del terminali. Il filo può essere collegato a qualsiasi terminale.

Per evitare cortocircuiti, assicurarsi che i fili non si tocchino tra loro dopo averli collegati al terminali.

Se i fili sono troppo corti, utilizzate le prolunghe e i connettori per fili per allungarli. In alternativa, utilizzare del nastro isolante nel caso in cui non vi sia più spazio per i cappucci sulla parete.

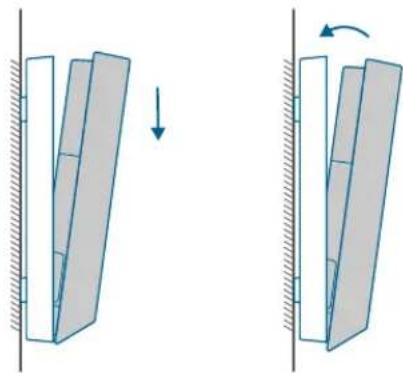

Installare il campanello

Allineate il campanello alla parte inferiore della staffa di montaggio, quindi premere la parte superiore del campanello in posizione fino a quando non si sente un clic.

Ripristinare l'alimentazione elettrica

Riportare l'interruttore principale su ON. E' tutto pronto

OFF OFF

SICUREZZA

• La temperatura adatta per i dispositivi e gli accessori è compresa tra -20°C e 50°C (la temperatura di ricarica è compresa tra 0°C e 40°C).
• A meno che nella guida dell'utente o nel manuale di istruzioni non sia specificamente indicato come sicuro da fare, non utilizzare questo dispositivo in un ambiente che superi la temperatura minima o massima raccomandata.
• A meno che nella guida dell'utente o nel manuale di istruzioni non sia specificamente indicato come sicuro da fare, evitare di esporre il dispositivo alla luce diretta del sole o a ambienti eccessivamente umidi.
• Si consiglia di disporre il dispositivo in un ambiente con una temperatura che varia da 5°C a 25°C.
• Quando si fornisce energia, posizionare il dispositivo in un ambiente che abbla una temperatura ambiente normale e una buona ventilazione.

ATTENZIONE!

L'USO DI UN TIPO DI BATTERIA ERRATO PUÒ COMPORTARE UN RISCHIO DI ESPLOSIONE.

SMALTTIRE LE BATTERIE USATE SECONDO LE ISTRUZIONI.

Avviso:

• La sostituzione di una batteria con una di tipo errato può aggirare le misure di sicurezza e creare pericolo;
• Lo smaltimento di una batteria nel fuoco o in un'altra fonte di calore importante oppure mediante schiacciamento o taglio può provocare un'esplosione e la fuoriuscita di liquidi e gas infiammabili;
• Lasciare una batteria in un ambiente con temperature estremamente elevate potrebbe provocare un'esplosione nonché la fuoriuscita di liquidi e gas infiammabili.
• Una batteria soggetta a pressione dell'arla estremamente bassa può provocare un'esplosione nonché la fuoriuscita di liquidi e gas infiammabili.

AVVISO

Dichiarazione di conformità

CE Questo prodotto è conforme ai requisiti della Comunità europea relativi alle interferenze radio.

Con il presente documento, Anker Innovations Limited dichiara che questo dispositivo è conforme ai requisiti fondamentali e alle altre disposizioni correlate previste dalla direttiva 2014/53/UE. Per la dichiarazione di conformità, visitare il sito Web: https://uk.eufylife.com/.

UK CA Questo prodotto è conforme ai requisiti sulle interferenze radio della Dichiarazione di conformità del Regno Unito.

Questo prodotto è conforme ai requisiti sulle interferenze radio della Dichiarazione di conformità del Regno Unito.

Con la presente, Anker Innovations Limited dichiara che questo prodotto è conforme alle normative sulle apparecchiature radio 2017 (SI2017/1206). Il testo completo della dichiarazione di conformità del Regno Unito è disponibile al seguente indirizzo Internet: https://uk.eufylife.com.

Il prodotto è progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Questo simbolo indica che il prodotto non deve essere smaltito tra i rifiuti domestici e deve essere consegnato presso un centro di raccolta per il riciclo. Un corretto smaltimento e riciclo aiuta a proteggere le risorse naturali, la salute umana e l'ambiente. Per ulteriori informazioni sulla smaltimento e il riciclaggio di questo prodotto, contattare il proprio comune, il servizio di smaltimento o il negozio presso cui è stato acquilstato il prodotto.

Informazioni sull'esposizione a radiofrequenze:

Il livello di esposizione massima consentita (MPE) è stato calcolato sulla base di una distanza di 20 cm tra il dispositivo e il corpo umano. Per essere conformi ai requisiti di esposizione RF, utilizzare il prodotto mantenendo una distanza di 20 cm tra il dispositivo e il corpo umano. Di seguito sono riportate le bande di frequenza e la potenza:

Funzione Bande Frequenza operativa Potenza max.
Wi-Fi per T8214 2,4 GHz 2412-2472 MHz 18,89 dBm

Il seguente importatore è la parte responsabile (contratto esclusivamente per le questioni pertinenti all'UE):

Il seguente importatore è la parte responsabile (contratto esclusivamente per le questioni pertinenti al Regno Unito):

Garanzia limitata di 12 mesi
