GEBRUIKSAANWIJZING Video Doorbell Dual 2K (Wired) eufy

Wat zit er in de doos? 89 98 De montagebeugel installeren

De werking van het systeem 90 99 Draden door de muur trekken

Aan de slag 91 | 101 De draden aansluiten

Het systeem instellen 93 102 De deurbel ophangen / loskoppelen

Een geschikte montageplek vinden 94 104 De videodeurbel inschakelen

Wat zit er in de doos?

Voor de installatie van de videodeurbel

Vidocourbol 2K
(belcabeld)
Model: TB200
FCC-ID: 2AOKB-TB200
IC:23451-18200

Positioneringskaart
voor schroefyaten

Montagebeugel (bevestigd
aan 15° montagewig)

Schroefpakketten
(pluggen zijn
optioneel)

Ontgrendelingspin
voor de deurbel

Deurbel
Model: TB740

Stekker van de
deurbelgong

Snolstartgids

Voedingsadapter voor gebruik binnenshuis

Opmerking:

• De stekker van de deurbelgong verschilt per regio.
- De stekker van de voedingsadapter verschilt per regio.

89 Nederlands Nederlands

DE WERKING VAN HET SYSTEEM

DE WERKING VAN HET SYSTEEM

Het videodeurbelsysteem bestaat uit 2 delen. Eén deel is de videodeurbel op uw veranda. Het andere deel is de elektronische gong die binnenshuis op het stopcontact wordt aangesloten. De videodeurbel wordt binnenshuis gevoed door de meegeleverde voedingsadapter en de gebruiker zal daarom een gat in de buitenmuur moeten boren om het netsnoer van binnen naar buiten te leiden.

De videodeurbel werkt niet met de bestaande deurbelgong. Gebruik in plaats daarvan de meegeleverde elektronische gong. Als iemand aanbelt, krijgen de mensen in huis een melding.

De-bed

Vidoodurbel

Tips:

• U dient draden door de muur te trekken om ervoor te zorgen dat het deurbelsysteem werkt.U moet mogelijk op eigen kosten een gekwalificeerde elektricien inhuren.
• Het bestaande deurbelsysteem is niet compatibel. Als u een bestaande deurbelknop hebt, verwijder deze dan om verwarring bij bezoekers te voorkomen.

STAP I AAN DE SLAG

De videodeurbel voorbereiden voor installatie

1. Schulf de stekker in de adapter totdat u een klik hoort.

1. Sluit de voedingsadapter aan op de videodeurbel.

91 Nederlands Nederlands

1. Sluit de meegeleverde voedingsadapter aan op een stopcontact, bij voorkeur in de buurt van de deur. Wacht tot de videodeurbel is ingeschakeld.

1. Lijn de voedingsconnector van de deurbelgong uit met de stekker van de deurbelgong en draal deze met de klok mee totdat deze vastklikt.

Het systeem instellen

I. Download de Eufy Security-app uit de App Store of Google Play Store en installeer de app op uw telefoon.

1. Meld u aan bij de Eufy Security-app.Voeg uw videodeurbel (bekabeld) toe en scan de QR-code voor een later deel van deze installatieprocedure.U vindt de QR-code op de achterkant van de videodeurbel en op de achterkant van de documentatiedoos.

1. Volg de instructies op het scherm om de videoeurbel te verbinden met uw wifi-netwerk thuis en voltooi de installatie van de videoeurbel.Daarna kunt u livestreams bekijken in de Eufy Security-app.Wanneer u op de deurbelknop drukt, hoort u een beltoon die wordt afgespeeld door de meegeleverde elektrische gong.

Opmerking: Als u uw videodeurbel wilt delen met uw familieleden en hen de videodeurbel wilt laten bedienen via de Eufy Security-app, ga dan naar Family & Guest (Familie en gast) vanuit het zijmenu van de app en volg de instructies op het scherm om uw videodeurbel te delen.

93 Nederlands Nederlands

STAP 3 EEN GESCHIKTE MONTAGEPLEK VINDEN

Een plaats en hoogte selecteren

1. Sluit het netsnoer aan op de deurbel en neem de videodeurbel mee naar buiten. Het is veilig om de deurbel mee te nemen, omdat de uitgang een lage spanning heeft (19 V gelijkstroom).
2. Probeer een plaats bij uw voordeur te vinden die een ideaal gezichtsveld biedt voor de livestream. Dit is de plaats waar u de videodeurbel monteert. De aanbevolen hoogte voor montage is 1,2 m van de grond.

Als u de deurbel dicht bij een zijmuur wilt plaatsen, zorg er dan voor dat de muur niet in het gezichtsveld verschijnt. Als de deurbel te dicht bij een zijmuur wordt geinstalleerd, reflecteert het IR-licht en wordt nachtzicht wazig.

1.76m(5'3") 1m (40°) 0.3m (12°) 1.2m (μB)

1. Plaats de positioneringskaart voor schroefgaten tegen de muur om de plaats waarop het netsnoer door de muur moet lopen te markeren. Plaats het gat voor het netsnoer in lijn met de onderste helft van het vierkante gat op de positioneringskaart. Zorg ervoor dat dit de plek is waar de draad naar buiten komt.

Wat u nodig hebt: Positioneringskaart voor schroefgaten

1. Trek de stekker van de voedingsadapter uit het stopcontact en koppel de voedingsadapter los van de videodeurbel.

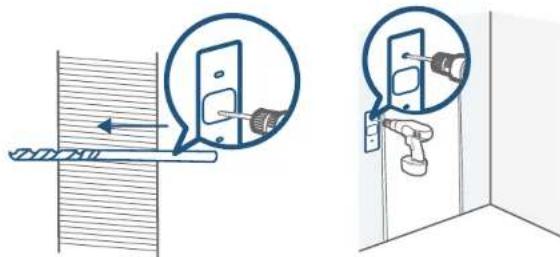

Gaten boren

1. Boor een gat waar het netsnoer doorheen kan lopen. Gebruik een boortje dat lang genoeg is om volledig door de buitenmuur te boren.

2. Boor 2 gaten om de montagebeugel te monteren.
   95 Nederlands Nederlands

3. Boor GEEN gaten als u de montagebeugel op een houten wand of plaat installeert.U kunt de schroeven rechtstreeks in het hout draaien.

4. U hebt pluggen nodig wanneer u de montagebeugel installeert op een muur die is gemaakt van harde materialen zoals stucwerk, baksteen of beton.
5. Boor met een boortje van 6 mm op de positioneringskaart voor schroefgaten.

Wat u nodig hebt: Boormachine met boortje van 6 mm / extra lang boortje

boot machine Bottle or A.1/2 mm (###-###-###) boot and double door piece item

• Als u zelf problemen hebt met het boren van gaten, laat dit dan over aan een gekwalificeerde elektricien. Zorg ervoor dat u tijdens het boren van gaten uit de buurt van draden of pijpen in de muur blijft.
• Als u een bestaande deurbelknop bij de voordeur hebt, verwijder deze dan samen met de bedrading om te voorkomen dat bezoekers verward raken omdat u 2 deurbellen hebt.

Gebruik de 15° montagewig (optioneel)

Als u meer wilt zien aan een specifieke zijde, gebruik dan de 15° montagewig als extra montagebeugel.

97 Nederlands Nederlands

STAP 4 DE MONTAGEBEUGEL INSTALLEREN

I. Steek de twee megeleverde schroeven door de schroefgaten of door de 15° montagewig (installeer de montagebeugel eerst met behulp van lange schroeven op de 15° montagewig).
2. Draai de schroeven stevig vast in de muur.

Wat u nodig hebt: Bevestigingsbeugel / schroefpakketten / 15° montagewig (optioneel) / kruiskopschroevendraaier

Draden door de muur trekken

I. Trek de stekker van de voedingsadapter uit het stopcontact alvorens draden te trekken.
2. Schroef de klemmen op de achterkant van de deurbel los om het netsnoer los te maken.

1. Schulf de doorvoeropening omlaag over de adapterdraden.
2. Leid het netsnoer door het gat en trek de draden voorzichtig naar buiten.

• Laat het aanleggen van de bedrading over aan een gekwalificeerde elektricien als u zelf liever niet met draden werkt.
• Gebruik de rubberen plug of lijm om de boorgaten te vullen.
• Gebruik de meegeleverde doorvoeropening om de draden op hun plaats te houden. Zorg ervoor dat de draden netjes zijn weggestopt.

STAP 6 DE DRAĐEN AANSLUITEN

De draden aansluiten

Sluit de draden aan op de twee klemmen op de achterkant van de deurbel en draal vervolgens de klemschroeven vast. Draad kan verbinding maken met elke terminal.

Om kortsluiting te voorkomen, moet u ervoor zorgen dat de draden elkaar niet raken of kruisen nadat ze op de klemmen zijn aangesloten.

Wat u nodig hebt: Voedingsadapter / videodeurbel / kruiskopschroevendraaier

101 Nederlands Nederlands

STAP 7 DE DEURBEL OPHANGEN / LOSKOPPELEN

De deurbel ophangen aan de montagebeugel

Er zitten 2 warmtegeleidende pads op de montagebeugel. Deze worden gebruikt om warmte van de videodeurbel naar de metalen beugel te geleiden.

1. Verwijder de folles van de warmtegeleidende pads voordat u de deurbel monteert.
2. Haak de deurbel vast aan de bovenkant van de montagebeugel.
3. Plaats de onderkant van de deurbel op de montagebeugel en druk omlaag totdat de deurbel op zijn plaats klikt.

U kunt de deurbel loskoppelen als deze niet goed past of als u de deurbel wilt vervangen.

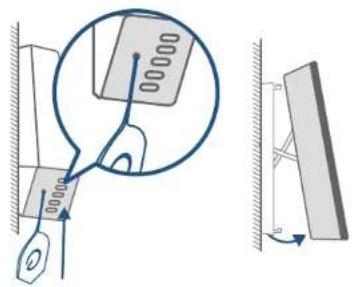

De deurbel loskoppelen

1. Gebruik de meegeleverde oncgrendelingspin voor de deurbel als u de deurbel los wilt koppelen van de montagebeugel.
2. Houd het gat aan de onderkant van de deurbel ingedrukt en til de onderkant van de deurbel daarna op om deze van de beugel te halen.

Wat u nodig hebt: Ontgrendelingspin voor de deurbel

103 Nederlands Nederlands

STAP 8 DE VIDEODEURBEL INSCHAKELEN

I. Steek de voedingsadapter binnenshuis in het stopcontact.

1. Wacht tot de videodeurbel is ingeschakeld. De ring op de deurbel wordt cyaan van kleur. U kunt de livestream van de videodeurbel bekijken in de Eufy Security-app.

Als u problemen ondervindt, raadpleeg dan Help in de Eufy Security-app.
