GEBRUIKSAANWIJZING Video Doorbell 2 Pro HomeBase eufy

Voor het monteren van de videodeurbel:

Positioneringskaart Boorsjabloon

Verlengdraden en draadmoeren (optioneel)

Oplaadkabel (micro-USB)

Ontgrendelingspin

Beknopte handleiding

Voor de installatie van de HomeBase 2

eufy SECURITY

HomeBase 2 Model: T8010X

Voedingsadapter voor de HomeBase 2

Ethernetkabel voor de HomeBase 2

Opmerking: De stekker kan per regio verschillen.

2 / PRODUCT- OVERZICHT

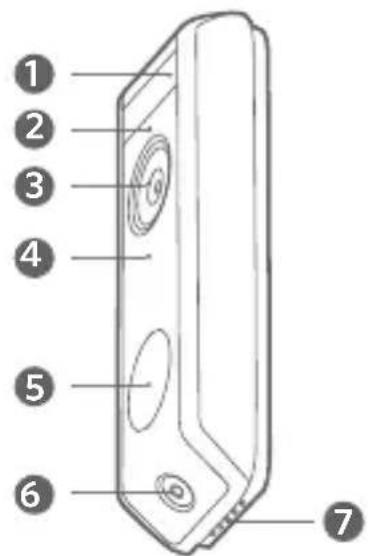

Videodeurbel

Vooraanzicht:

I. Ontkoppelmechanisme
2.Oplaadpoort (micro-USB)
3.SYNC-/RESET-knop
4.Aansluitingen voor bestaande deurbelbedrading (optioneel)

Bediening Instructies
De deurbel inschakelen Druk op de SYNC-knop.
Voeg de deurbel toe aan HomeBase	Houd de SYNC-knop ingedrukt totdat u een pieptoon hoort.
De deurbel uitschakelen Druk binnen 3 seconden snel 5 keer op de SYNC-knop.
De deurbel resetten Houd de SYNC-knop 10 seconden ingedrukt.

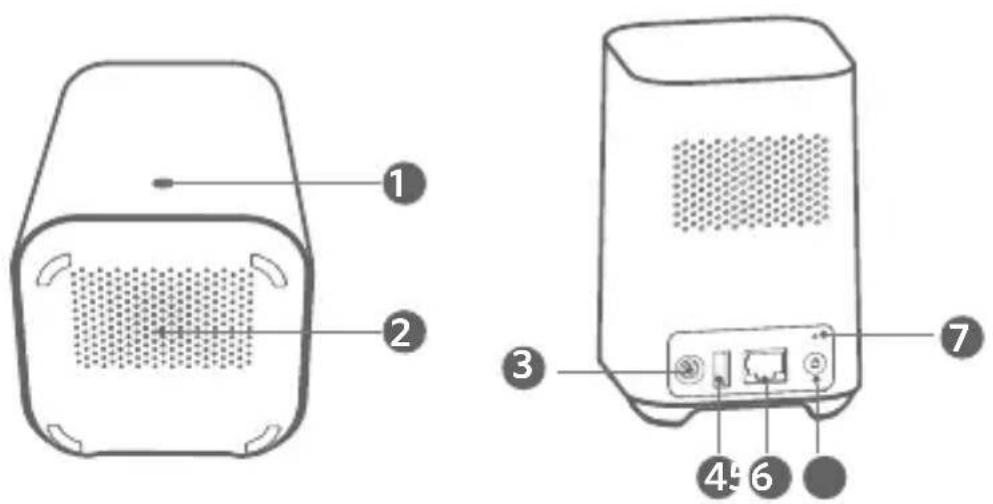

HomeBase 2

I. Statusled
2.Luidspreker
3. Voedingsingang
4.USB-poort

5.Ethernetpoort
6.Knop synchroniseren / alarm uit
7. Resetknop

3 / HOE HET SYSTEEM WERKT

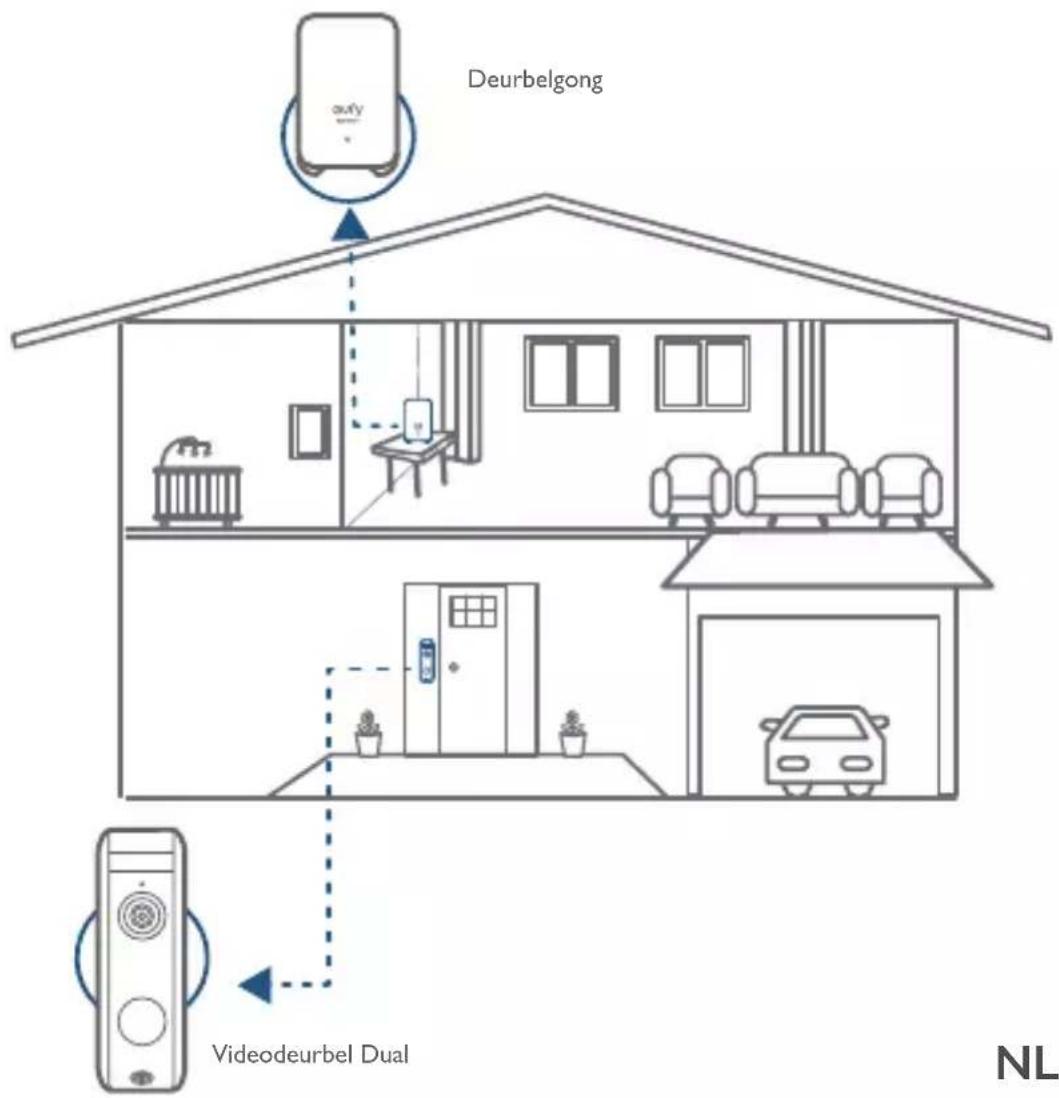

De werking van het systeem

Het videodeurbelsysteem bestaat uit twee delen. Het ene deel is de videodeurbel zelf. Het andere deel is de HomeBase in uw huis.

De videodeurbel detecteert beweging op uw veranda en stelt u in staat de deur altijd en overal te open te doen.Op de ingebouwde opslag van de HomeBase worden video's opgeslagen.Als er iemand aanbelt, horen de mensen in huis de bel.

NL 145

4 / STAP I DE HOMEBASE VERBINDEN

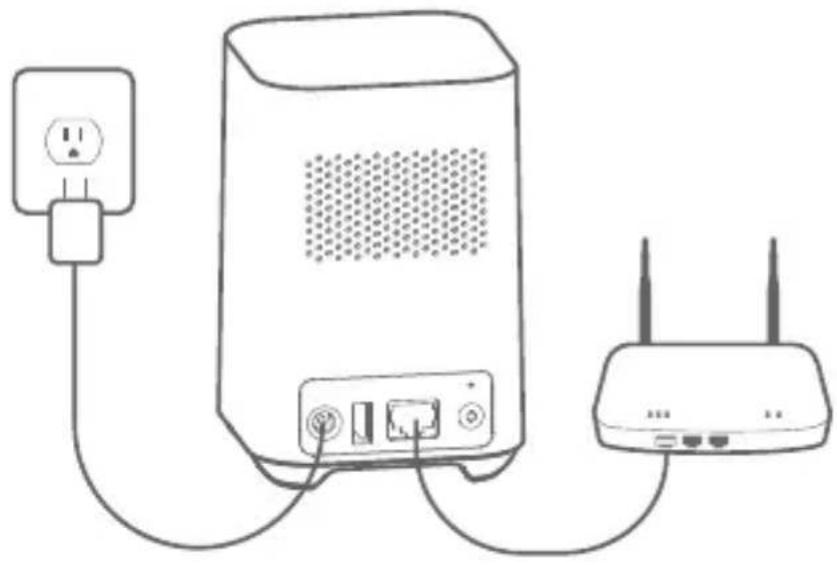

HomeBase 2 met internet verbinden

I. Schakel de HomeBase 2 in en gebruik vervolgens de meegeleverde ethernetkabel om de HomeBase 2 aan te sluiten op uw thuisrouter.

1. De led-indicator wordt blauw (dit kan 1 minuut duren) wanneer HomeBase 2 klaar is voor de installatie.

eufy SECURITY

146 NL

5 / STAP 2 Het systeem instellen

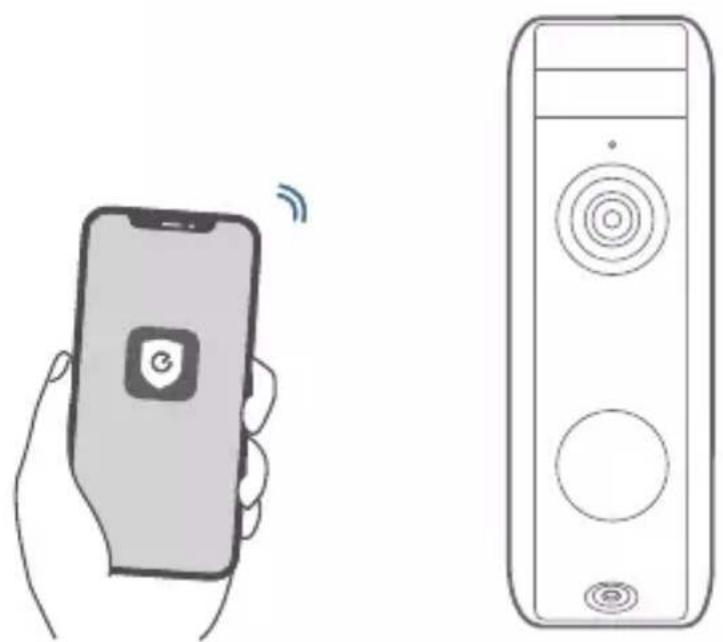

De app downloaden en het systeem instellen

Download de eufy Security-app uit de App Store (voor iOS) of Google Play (voor Android).

Meld u aan voor een eufy Security-account en volg de instructies op het scherm om de installatie af te ronden.

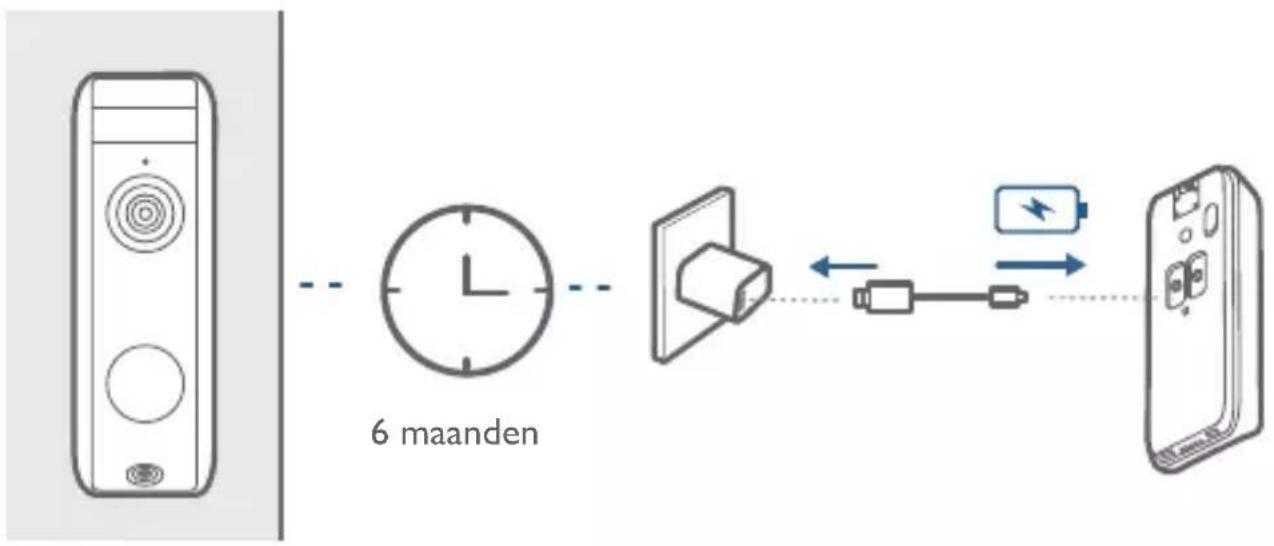

Optie I: de accu gebruiken

I. Als u geen bestaande deurbelbedrading bij de voordeur hebt, gebruikt u de ingebouwde batterij.U kunt zelf bepalen waar u de deurbel plaatst, en het monteren gaat makkelijk en snel.
2. Wanneer de batterij van de deurbel bijna leeg is, moet u deze loskoppelen en opladen.
3. Als u deze optie kiest, gaat u naar STAP 4 EEN GESCHIKTE MONTAGEPLEK VINDEN.

Opmerking: De batterijduur is afhankelijk van het gebruik. In de meeste gevallen heeft een deurbel tot tien gebeurtenissen per dag en duurt een opname gemiddeld twintig seconden. In dit scenario is de batterijduur maximaal 6 maanden.

148 NL

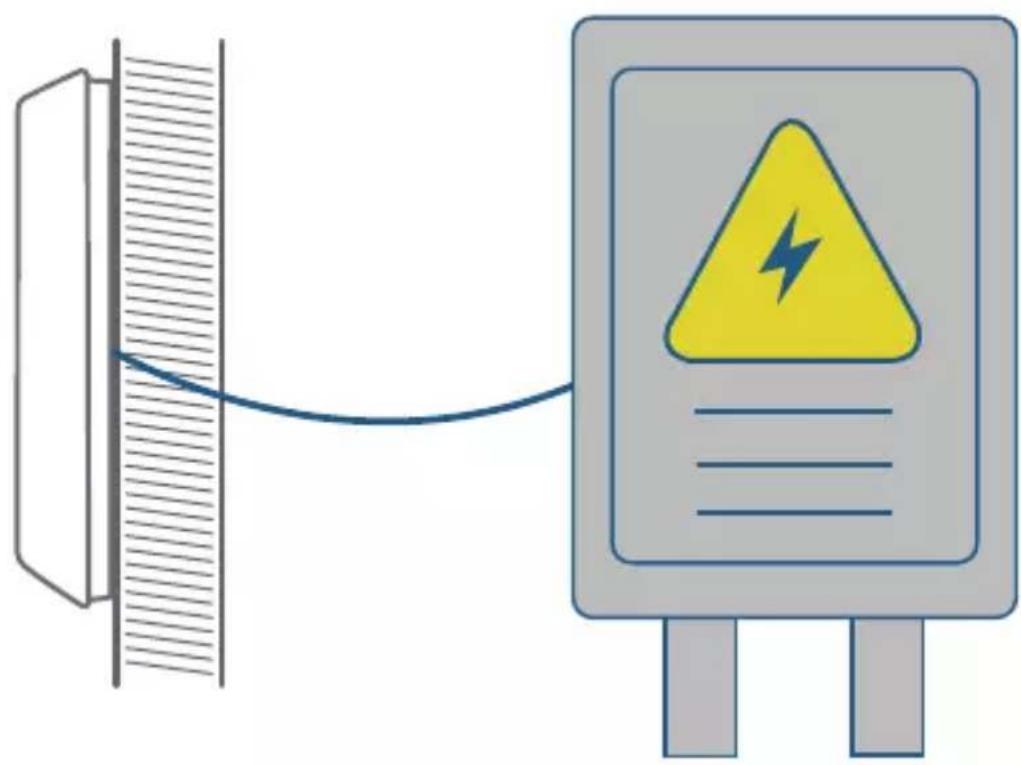

Optie 2 - voeding met deurbelbedrading

I. Als u bestaande en werkende deurbelbedrading bij de voordeur hebt, wordt de deurbel constant gevoed door de draden.U hoeft hem na de montage niet meer los te maken en op te laden.
2. Omdat de deurbel met de draden is verbonden, bent u beperkt in het kiezen van een geschikte plaatsing voor de deurbel.
3. Als u voor deze optie kiest, gaat u verder naar APPENDIX 3: DE DEURBEL MET BESTAANDE BEDRADING GEBRUIKEN.

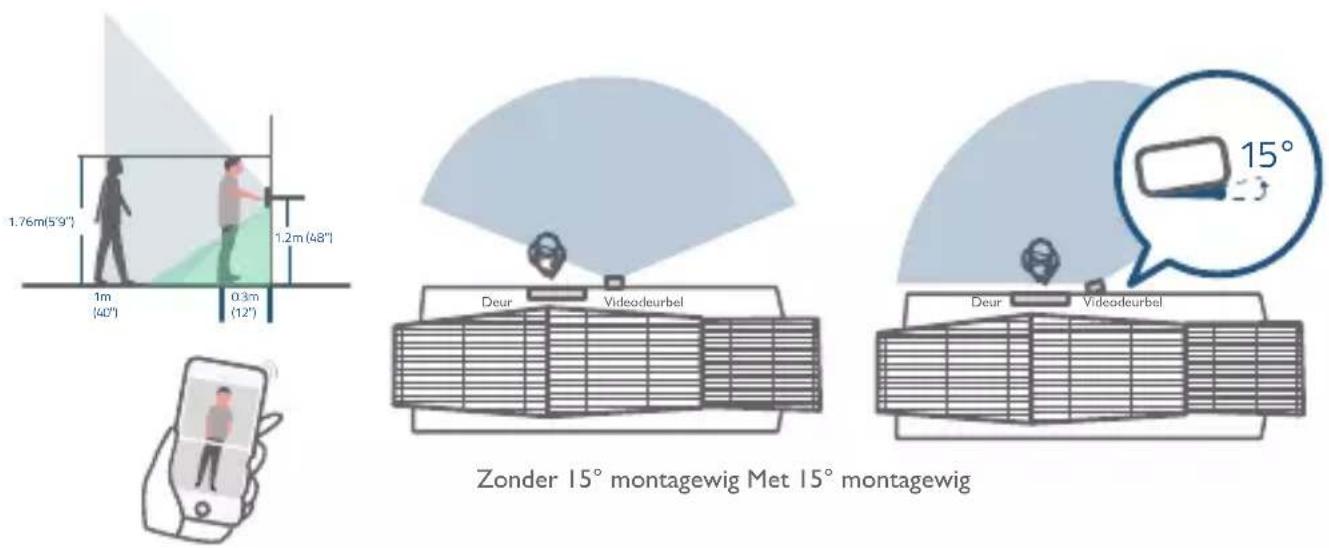

Zoek een montageplek

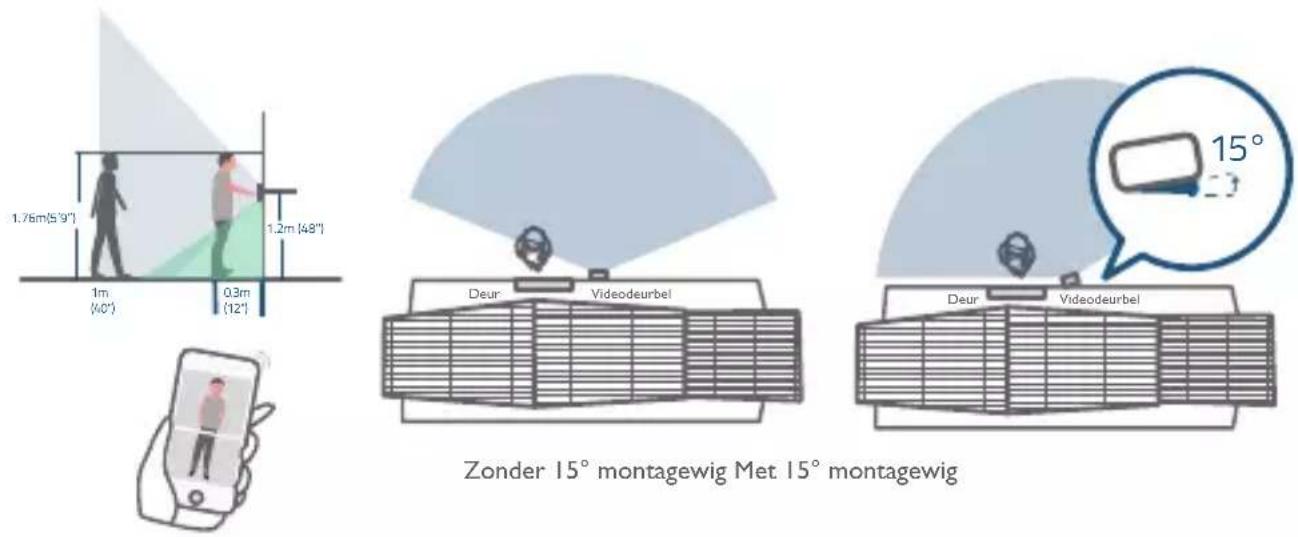

Neem de videodeurbel mee naar uw voordeur en bekijk tegelijkertijd de liveweergave in de app. Zoek een plek waar u het gewenste gezichtsveld hebt.

Houd rekening met het volgende:

1. Controleer of u de bestaande gaten en pluggen in de muur of het deurkozijn kunt hergebruiken.
2. Als u de deurbel dicht bij een zijmuur wilt plaatsen, zorgt u ervoor dat de muur niet in het gezichtsveld verschijnt. Anders kan het infraroodlicht worden weerkaatst, waardoor het nachtzichtbeeld wazig wordt.
3. Als u de montagegaten voor het eerste boort, is de aanbevolen montagehoogte 1,2 m vanaf de grond.
4. Om de hoek aan te passen, kunt u de montagewig van 15° in combinatie met de montagebeugel gebruiken.

150 NL

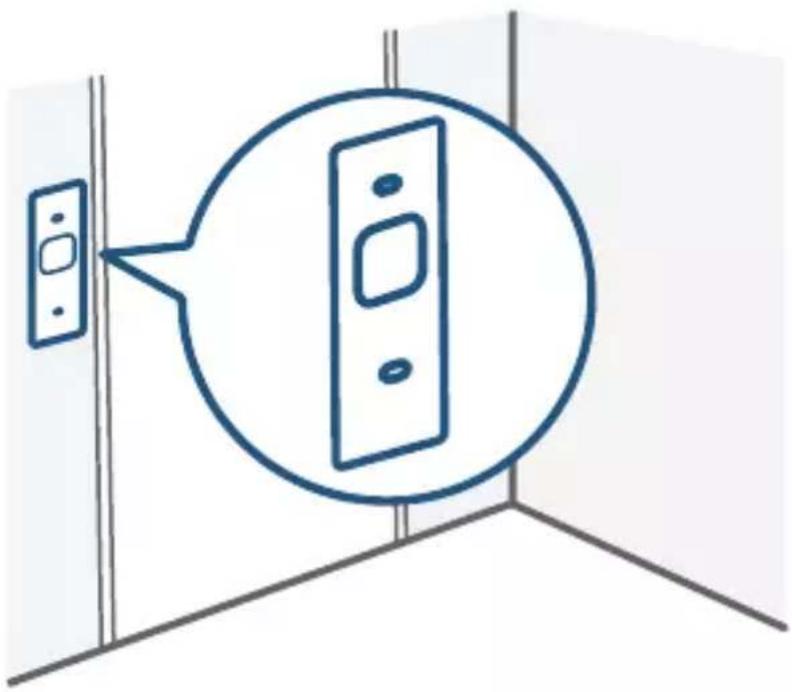

Plaats het boorsjabloon tegen de muur om de gaten te markeren.

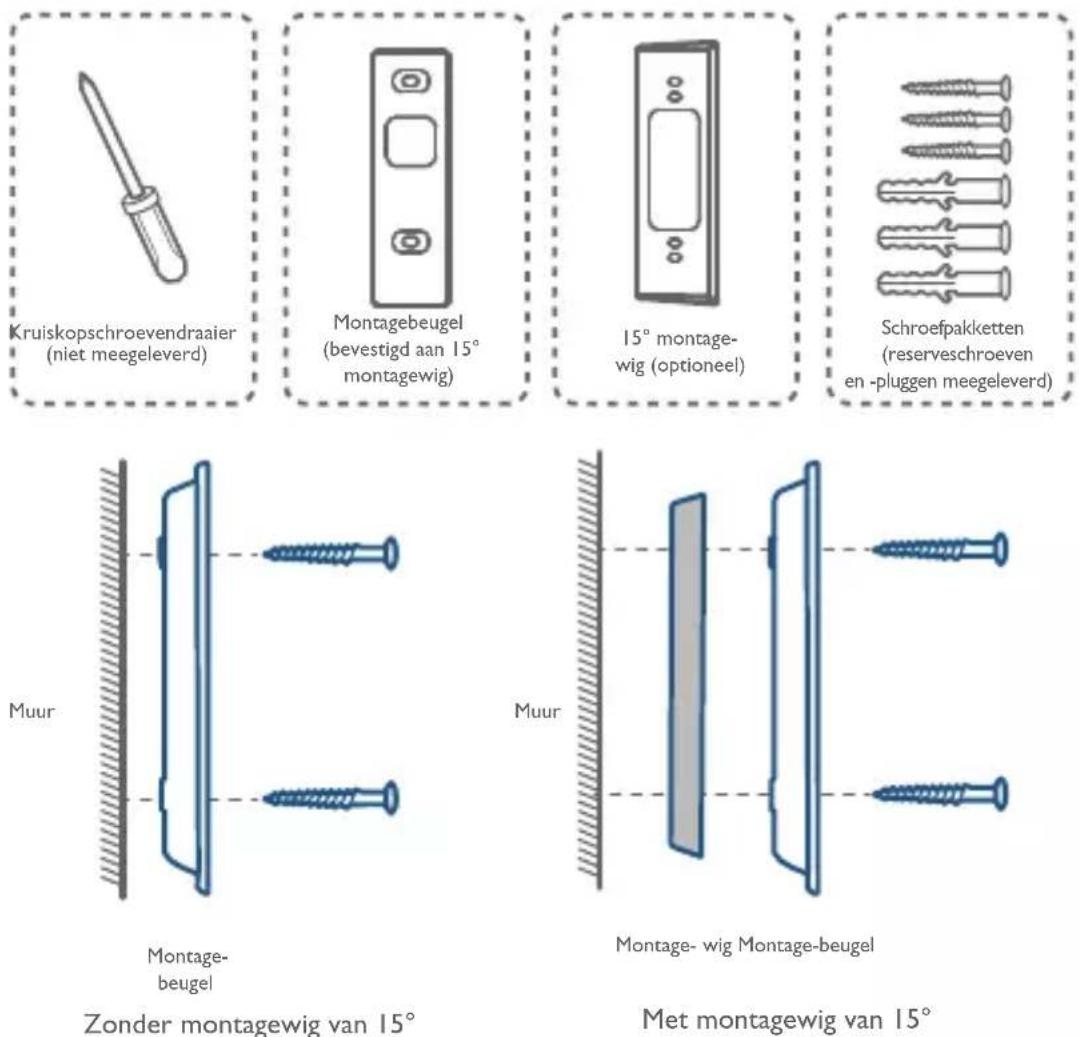

De deurbel op hout monteren

Als u de deurbel op een houten oppervlak monteert, hoeft u geen boorgaten voor te boren. Gebruik de meegeleverde schroeven om de montagebeugel op de muur te monteren. Het boorsjabloon geeft de locatie van de schroefgaten aan.

U hebt nodig: Schroevendraaier, montagebeugel, montagewig van 15° (optioneel), schroeven

152 NL

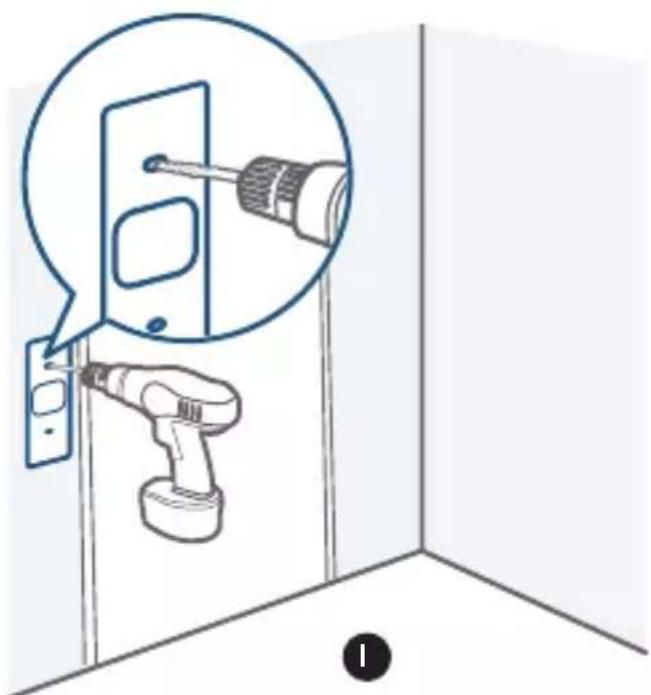

De deurbel monteren op oppervlakken gemaakt van harde materialen

I. Als u de deurbel op een hard materiaal, zoals baksteen, beton of stucwerk monteert, boort u eerst twee gaten door het boorsjabloon. Gebruik hiervoor een boortje van 6 mm.
2. Plaats de meegeleverde pluggen en schroef de montagebeugel vervolgens met de meegeleverde lange schroeven op de muur.

U hebt nodig: Boormachine, boortje van 6 mm, montagebeugel, montagewig van 15° (optioneel), schroeven

Boormachine (niet meegeleverd)

Boortje van 6 mm

Montagebeugel (bevestigd aan 15° montagewig)

15° montage-wig (optioneel)

Schroefpakketten (reserveschroeven en -pluggen meegeleverd).)

Met montagewig van 15°

2

2

9 / STAP 6 DE DEURBEL MONTEREN

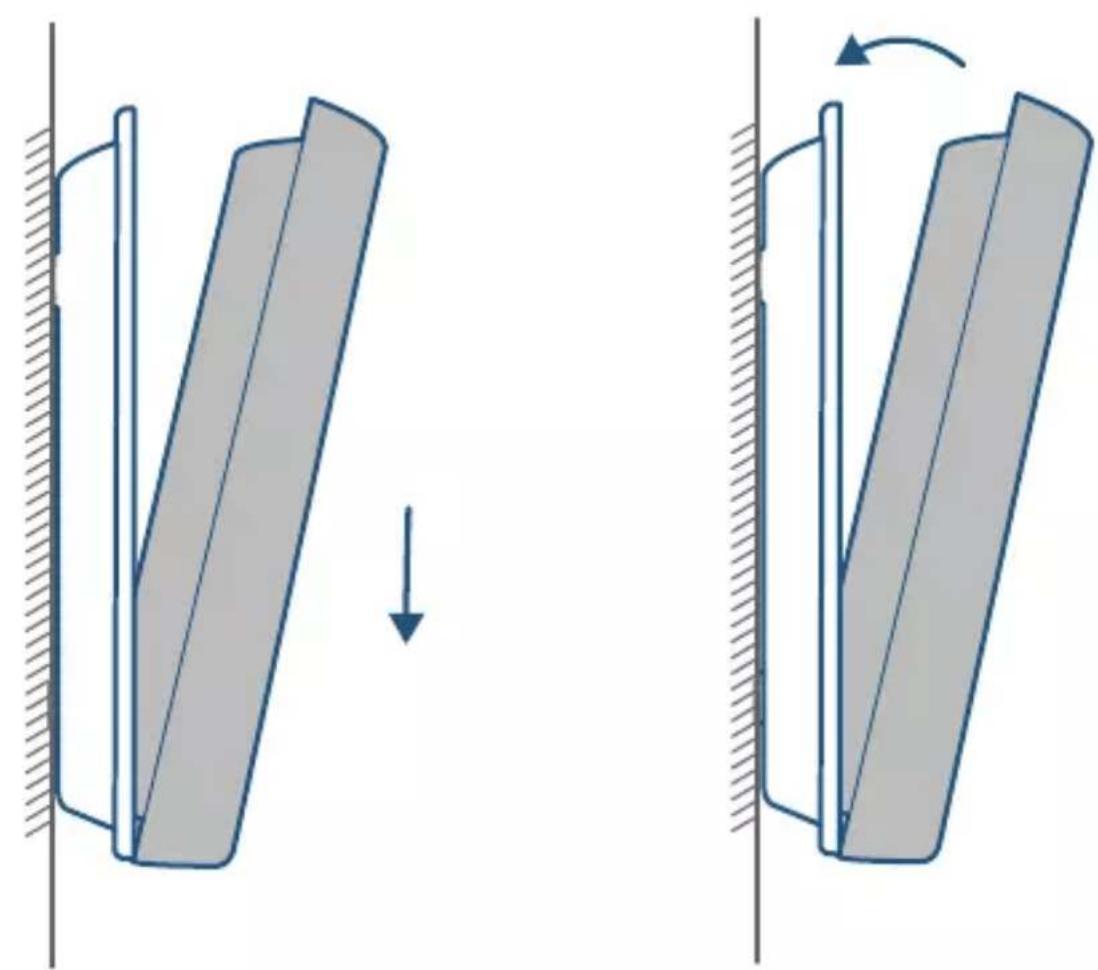

De deurbel plaatsen

Plaats de deurbel in de onderkant van de montagebeugel en kantel hem daarna naar achteren. Druk op de deurbel tot hij vastklikt.

Als u de deurbel wilt loskoppelen of wilt opladen, raadpleegt u de volgende delen van deze handleiding.

10 / APPENDIX I DE DEURBEL LOSMAKEN

De deurbel verwijderen

I. Gebruik de meegeleverde ontgrendelingspin voor de deurbel als u de deurbel los wilt koppelen van de montagebeugel.
2. Druk in het gaatje bovenop de deurbel en kantel de bovenkant naar voren.
U hebt nodig: Ontgrendelpin

Deurbel Ontgrendelingspin

Indicatieled	Opladen: knippert groen
	Volledig opgeladen: groen
Oplaadtijd 6 uur van 0% tot	100%

12/APPENDIX 3 DE DEURBEL MET BESTAAN

DE DEURBEL MET BESTAANDE BEDRADING GEBRUIKEN

3.1 Controleren of de draden van de deurbel werken

I. Gebruik de bestaande deurbel om aan te bellen en te controleren of de deurbel werkt. Als de deurbel niet gaat, zijn uw deurbeldraden mogelijk kapot. Gebruik de deurbel met zijn eigen accu of laat de draden door een elektricien repareren.

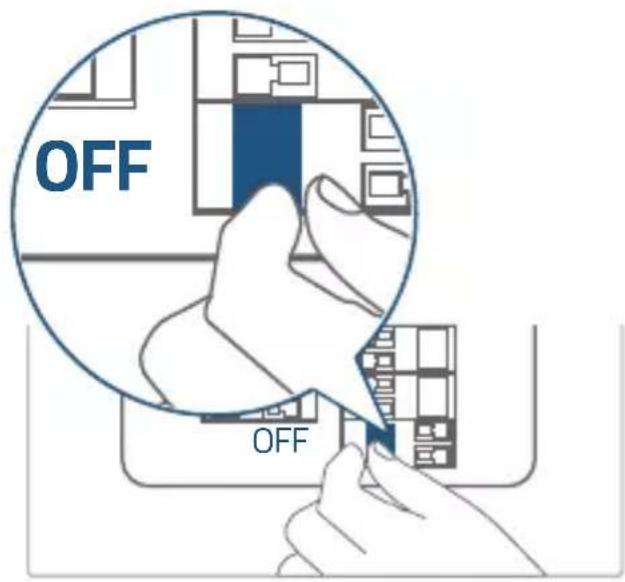

2. Schakel de stroom uit bij de stroomonderbreker.Doe het licht in huis aan en uit om er zeker van te zijn dat de elektriciteit in uw huis helemaal is uitgeschakeld.

OFF OFF

Wees altijd voorzichtig bij de omgang met elektriciteitskabels. Als u het niet prettig vindt om de bekabeling zelf te installeren, raadpleegt u een gekwalificeerd elektricien.

3.2 De bestaande deurbelknop loskoppelen

Als u al bestaande bedrading voor de deurbel hebt:

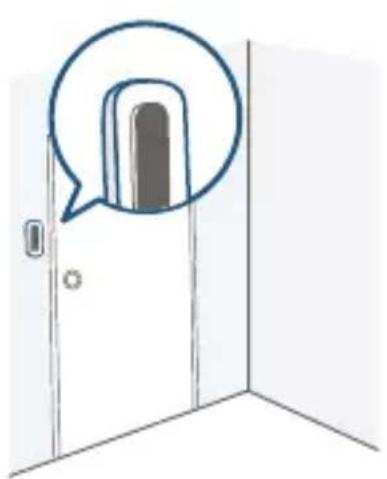

I. Verwijder de bestaande deurbel met een kruiskopschroevendraaier (niet meegeleverd).

1. Trek de twee draden tijdens het verwijderen van de deurbel voorzichtig uit de deurbel.Maak de draaduiteinden zo nodig recht.

U hebt nodig: Kruiskopschroevendraaier

Kruiskopschroevendraaier (niet beschikbaar)

3.3 Een geschikte montageplek vinden

I. Houd met het kiezen van de locatie van de deurbel met het volgende rekening:

① Controleer of u de bestaande gaten en pluggen in de muur of het deurkozijn kunt hergebruiken.
② Als u de montagegaten voor het eerste boort, is de aanbevolen montagehoogte 1,2 m vanaf de grond.
③ Om de hoek aan te passen, kunt u de montagewig van 15° in combinatie met de montagebeugel gebruiken.

1. Plaats het boorsjabloon tegen de muur om de gaten te markeren.

Als u de deurbel op een houten oppervlak monteert, hoeft u geen boorgaten voor te boren. Gebruik de meegeleverde schroeven om de montagebeugel aan de muur te bevestigen. Het boorsjabloon geeft de locatie van de schroefgaten aan.

U hebt nodig: Boormachine, montagebeugel, montagewig van 15° (optioneel), schroeven

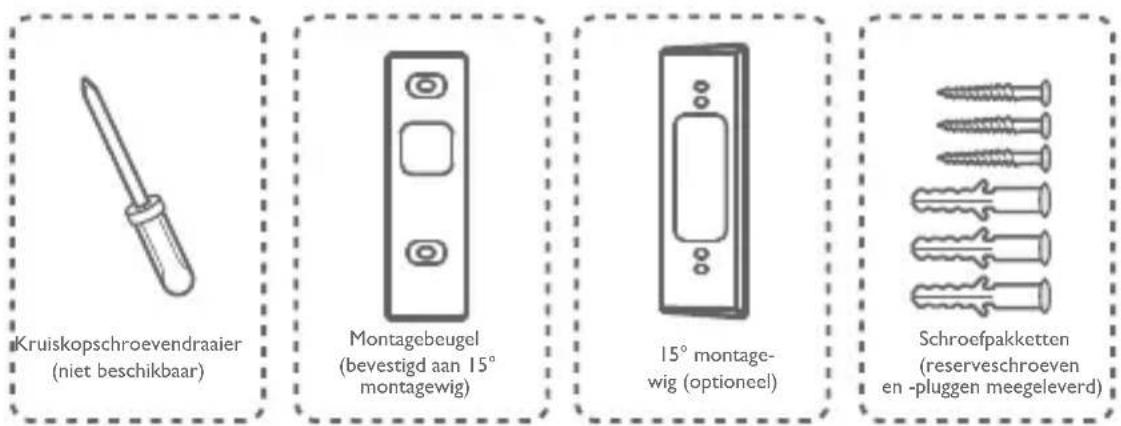

Kruiskopschroevendraaier (niet beschikbaar) Montagebeugel (bevestigd aan 15° montagewig) 15° montage- wig (optioneel) Schroefpakketten (reserveschroeven en -pluggen meegeleverd)

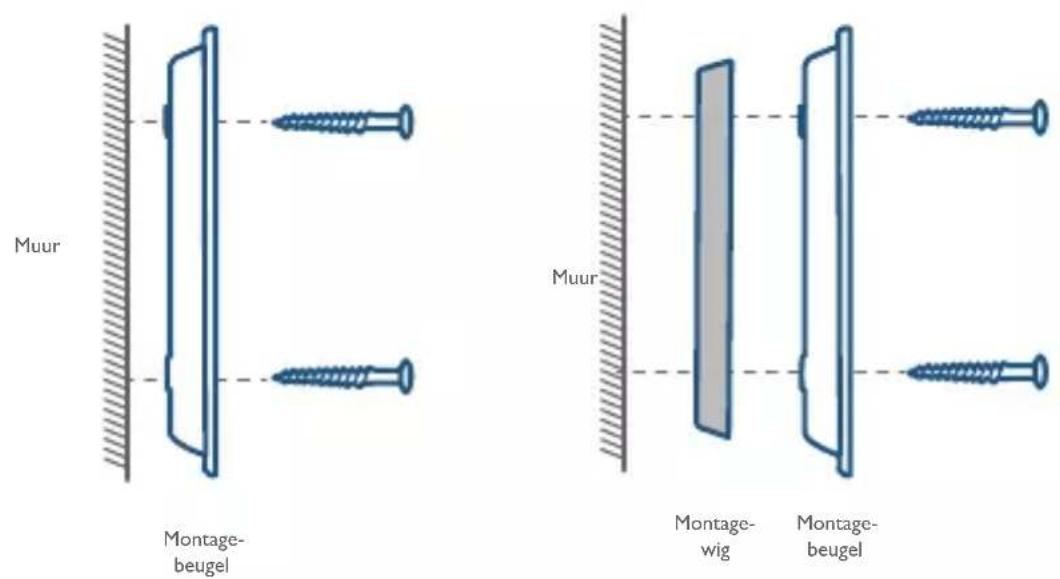

Muur Montage- beugel Muur Montage- wig Montage- beugel

Zonder montagewig van 15° Met montagewig van 15°

Als u de deurbel monteert op een oppervlak gemaakt van harde materialen, zoals baksteen, beton, stucwerk:

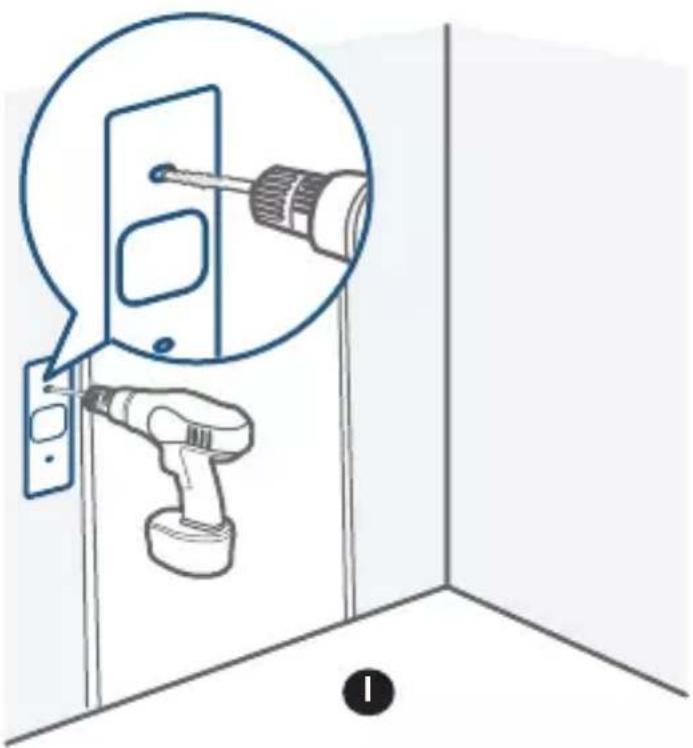

① Boor met een boortje van 6 mm twee gaten door het sjabloon.
② Plaats de meegeleverde pluggen en schroef de montagebeugel vervolgens met de meegeleverde lange schroeven op de muur.

U hebt nodig: Boormachine, boortje van 6 mm, montagebeugel, montagewig van 15° (optioneel), schroeven

Boormachine (niet meegeleverd)

Boortje van 6 mm

Montagebeugel (bevestigd aan 15° montagewig)

15° montage- wig (optioneel)

Schroefpakketten (reserveschroeven en -pluggen meegeleverd)

Zonder montagewig van 15° Met montagewig van 15°

3.5 De deurbelbedrading aansluiten op de deurbel

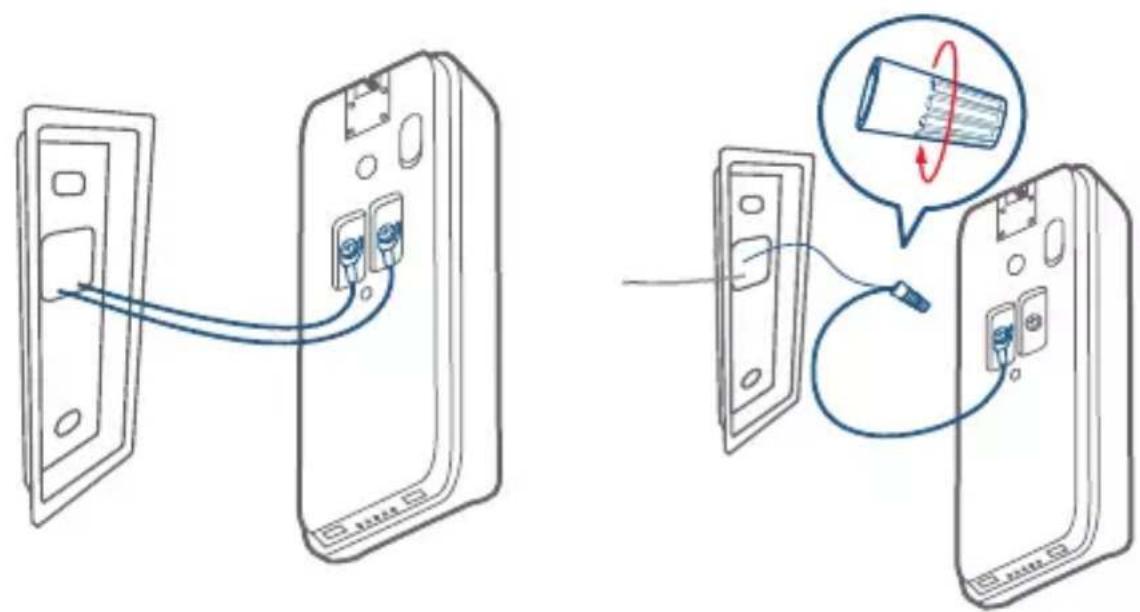

Sluit de draden aan op de klemmen op de achterkant van de deurbel en draai vervolgens de klemschroeven vast.De draad mag op een willekeurige klem worden aangesloten.

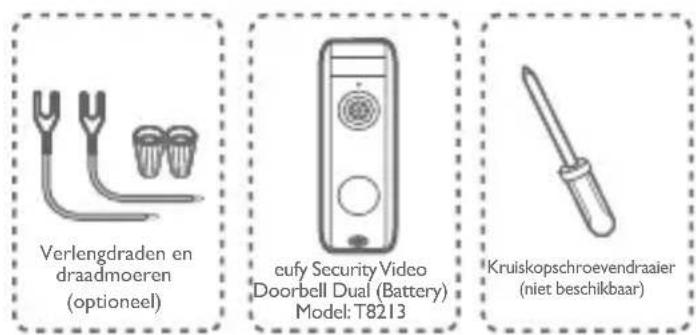

U hebt nodig: Draden en lasdoppen (optioneel), videodeurbel, kruiskopschroevendraaier

Verlengdraden en draadmoeren (optioneel) eufy Security Video Doorbell Dual (Battery) Model: T8213 Kruiskopschroevendraaier (niet beschikbaar)

• Om kortsluiting te voorkomen, moet u zorgen dat de draden elkaar niet raken nadat u ze hebt aangesloten.
• Als de draden te kort zijn, gebruikt u de meegeleverde verlengdraden en draadmoeren om de draden langer te maken. Als er op de muur geen ruimte is voor draadmoeren, gebruikt u in plaats daarvan tape voor elektrische bedrading.

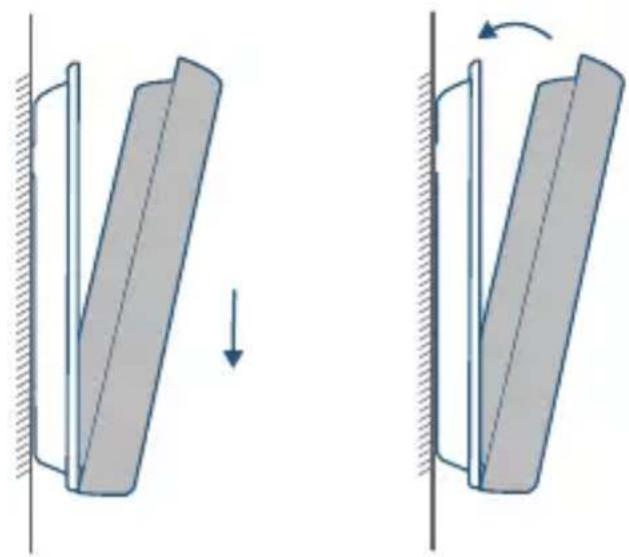

3.6 De deurbel op de montagebeugel plaatsen

Plaats de deurbel in de onderkant van de montagebeugel en kantel hem daarna naar achteren. Druk op de deurbel tot hij vastklikt.

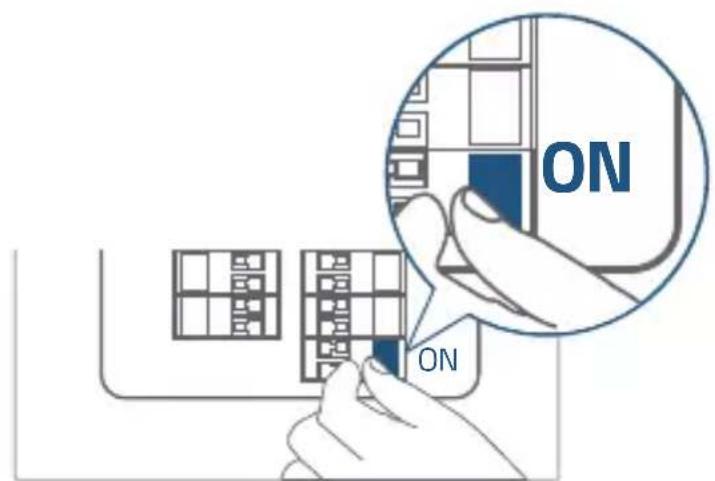

Schakel de hoofdstroomonderbreker weer in.

ON ON

U bent klaar!

Als u de deurbel wilt loskoppelen of opladen, raadpleegt u de betreffende delen van deze handleiding.

NL 165

13/ KENNISGEVING

CE Dit product voldoet aan de EU-vereisten met betrekking tot radio-interferentie.

Verklaring van conformiteit

Hierbij verklaart Anker Innovations Limited dat dit apparaat voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 2014/53/EU.De verklaring van conformiteit vindt u op de website: https://uk.eufylife.com/.

De adapter moet worden geïnstalleerd in de buurt van de apparatuur en eenvoudig bereikbaar zijn. Gebruik het apparaat niet bij een te hoge of te lage temperatuur en stel het apparaat nooit bloot aan sterk zonlicht of een te natte omgeving. De geschikte temperatuur voor het product en accessoires is -20 °C tot 45 °C.

Plaats het apparaat tijdens het opladen in een omgeving met een normale kamertemperatuur en goede ventilatie.

Het wordt aanbevolen het apparaat op te laden in een omgeving met een temperatuurbereik van 5 °C \~ 25 °C.

Gebruik alleen de door de fabrikant geleverde adapter. Het gebruik van een niet- goedgekeurde oplader kan gevaarlijk zijn en de garantie schenden.

Deze adapter is alleen geschikt voor gebruik binnenshuis. Het type adapter is KA2401A-1202000DE en het uitgangsvermogen is 12V-gelijkstroom en 2 A.De stekker wordt beschouwd als uitschakelinrichting van de adapter.

LET OP! EXPLOSIEGEVAAR ALS DE BATTERIJ WORDT VERVANGEN DOOR EEN ONJUIST TYPE. VOER GEBRUIKTE ACCU'S VOLGENS DE INSTRUCTIES AF

Informatie over blootstelling aan RF: Het MTB-niveau (maximaal toelaatbare blootstelling) is berekend op basis van een afstand van d = 20 cm tussen het apparaat en het menselijk lichaam. Zorg dat het apparaat minstens 20 cm verwijderd blijft van het menselijk lichaam om te voldoen aan de RF-

166 NL

blootstellingsnorm.

Apparaat: T8213; wififrequentiebereik: 2412 \~ 2472 MHz (2,4 GHz); bereik: 23 – 24 GHz (24 GHz);

Max. wifi-uitgangsvermogen: 17.88 dBm (ERIP voor 2,4 GHz); max. uitgangsvermogen: 5 dBm (EIRP voor 24 GHz)

Apparaat: T8010X; wififrequentiebereik: 2412 \~ 2472 MHz (2,4 GHz); bereik: 866 - 866,8 MHz (< 1 GHz);

Max. wifi-uitgangsvermogen: 18.40 dBm (ERIP voor 2,4 GHz); max.

uitgangsvermogen: 5,492 dBm (EIRP voor < 1 GHz)

De volgende importeur is de verantwoordelijke partij (contract voor zaken met betrekking tot EU en VK)

Dit product is ontworpen en geproduceerd met hoogwaardige materialen en componenten die kunnen worden gerecycled en hergebruikt.

Dit symbool betekent dat dit product niet mag worden weggegooid als huishoudelijk afval en moet worden ingeleverd bij een daarvoor bestemd inzamelpunt voor recycling. Door dit product op de juiste manier te verwijderen en te recyclen, draagt u bij aan de bescherming van natuurlijke hulpbronnen, de gezondheid van de mens en het milieu. Neem voor meer informatie over de verwijdering en recycling van dit product contact op met uw gemeente, het afvalverwijderingsbedrijf of de winkel waar u dit product hebt gekocht.
