Type de produit	Objectif photo NIKKOR DX AF-S
Marque	Nikon
Modèle	Nikkor AFS DX 35mm f/1.8G
Focale	35 mm (équivalent 52,5 mm en 24x36)
Ouverture maximale	f/1,8
Ouverture minimale	f/22
Construction optique	8 éléments en 6 groupes (1 lentille asphérique)
Angle de champ	44° (format DX)
Mise au point	Autofocus silencieux (SWM) avec priorité manuelle (M/A) ou manuelle
Distance minimale de mise au point	0,3 m (depuis le plan focal)
Nombre de lamelles du diaphragme	7 (circulaires)
Plage d'ouvertures	f/1,8 à f/22
Diamètre de fixation pour accessoires	52 mm (P = 0,75 mm)
Dimensions (diamètre × longueur)	Environ 70 mm × 52,5 mm
Poids	Environ 200 g
Type de monture	Baïonnette Nikon (format DX)
Informations de distance	Transmises à l'appareil pour mesure matricielle 3D
Accessoires fournis	Bouchon avant LC-52, bouchon arrière, parasoleil HB-46, étui CL-0913
Entretien et nettoyage	Nettoyer avec soufflette ou tissu doux humecté d'alcool éthylique ; ne pas utiliser de solvants organiques
Précautions de sécurité	Ne pas démonter, éviter gaz inflammable, ne pas regarder le soleil, tenir hors de portée des enfants
Compatibilité flash	Support pour jusqu'à 2 flashes SB-R200 sans fil ; flash intégré déconseillé < 0,6 m sans parasoleil

FOIRE AUX QUESTIONS - Nikkor AFS DX 35mm f1.8G NIKON

Comment fixer l'objectif sur l'appareil photo ?

Éteignez l'appareil, retirez le bouchon arrière, alignez le repère de montage de l'objectif avec celui de l'appareil, puis tournez l'objectif dans le sens inverse des aiguilles d'une montre jusqu'au déclic.

Comment utiliser l'autofocus avec priorité manuelle (mode M/A) ?

Placez le commutateur de mise au point sur M/A. L'autofocus est actif, mais vous pouvez tourner la bague de mise au point manuellement tout en maintenant le déclencheur à mi-course pour annuler l'AF et effectuer une mise au point manuelle temporaire.

Comment fixer le parasoleil ?

Alignez le repère de fixation du parasoleil avec le repère de montage sur l'objectif, puis tournez le parasoleil dans le sens inverse des aiguilles d'une montre jusqu'au déclic. Vérifiez l'alignement du repère de réglage.

Puis-je utiliser le flash intégré avec cet objectif ?

Oui, mais à une distance minimale de 0,6 m pour éviter le vignettage. N'utilisez pas le parasoleil si vous utilisez le flash intégré, car il pourrait obstruer la lumière.

Comment nettoyer la lentille de l'objectif ?

Utilisez une soufflette ou une brosse douce pour enlever la poussière. Pour les traces, utilisez un tissu en coton doux légèrement humidifié avec de l'alcool éthylique, en essuyant du centre vers l'extérieur. N'utilisez jamais de solvants comme le benzène.

Que signifie le mode DX sur cet objectif ?

Cet objectif est conçu pour les reflex numériques Nikon au format DX (capteur APS-C). La focale équivalente en plein format 24x36 est d'environ 52,5 mm.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 0,3 mètre, mesurée depuis le plan focal de l'appareil photo.

Comment ranger l'objectif quand il n'est pas utilisé ?

Fixez les bouchons avant et arrière, retournez le parasoleil s'il est monté, et rangez l'objectif dans un endroit sec et frais, à l'abri de la lumière directe du soleil et des produits chimiques.

Quels accessoires en option sont disponibles ?

Des filtres à visser de 52 mm, comme les filtres NC, sont disponibles pour protéger la lentille avant. Vous pouvez également fixer jusqu'à deux flashes asservis SB-R200.

L'objectif est-il compatible avec tous les boîtiers Nikon ?

Il est compatible avec les reflex numériques Nikon au format DX (comme les séries D300, D90, etc.). Sur les boîtiers FX (plein format), il fonctionne en mode DX recadré automatiquement ou manuellement.

MODE D'EMPLOI Nikkor AFS DX 35mm f1.8G NIKON

Manuel d'utilisation P.24

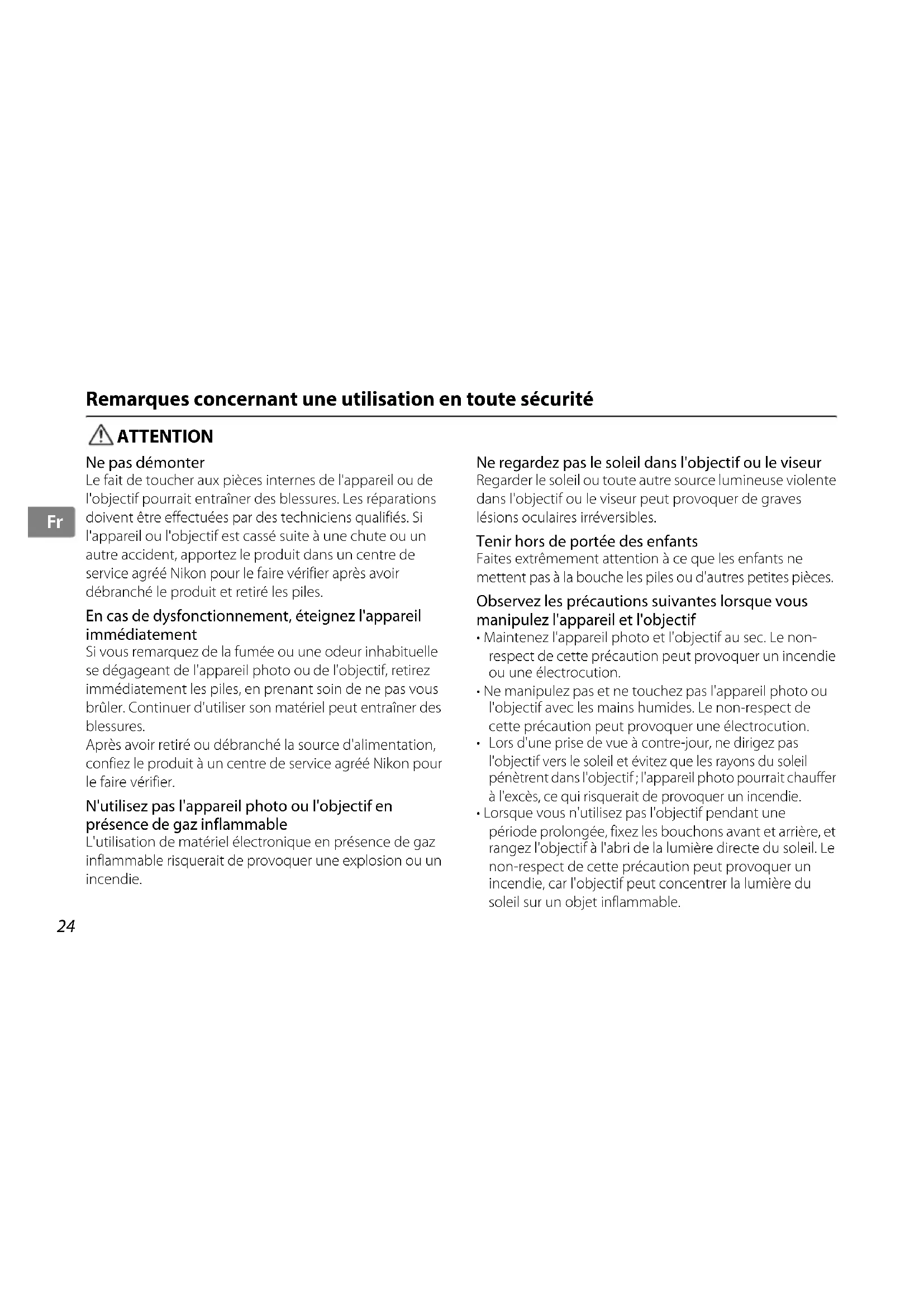

Remarques concernant une utilisation en toute sécurité

ATTENTION

Ne pas démonter

Le fait de toucher aux pieces internes de l'appareil ou de l'objectif pourrait entrainer des blessures. Les réparations doivent être effectuées par des techniciens qualifiés. Si l'appareil ou l'objectif est cassé suite à une chute ou un autre accident, apportez le produit dans un centre de service/agree Nikon pour le faire vérifier après avoir débranché le produit et retire les piles.

En cas de dysfonctionnement, éteignez l'appareil immédiatement

Si vous remarque de la fumée ou une odeur inhabituelle se dégageant de l'appareil photo ou de l'objet, retirez immédiatement les piles, en prénant soin de ne pas vous brûler. Continuer d'utiliser son matériel peut entrainer des blessures.

Après avoir retire ou débranché la source d'alimentation, confiez le produit à un centre de service agréé Nikon pour le faire vérifier.

N'utilisez pas l'appareil photo ou l'objectif en presence de gaz inflammable

L'utilisation de matériel électronique en présence de gaz inflammable risquérait de provoquer une Explosion ou un incendie.

Ne regardez pas le soleil dans l'objectif ou le viseur

Regarder le soleil ou toute autre source lumineuse violente dans l'objectif ou le viseur peut provoquer de graves liésions oculaires irréversibles.

Tenir hors de portée des enfants

Faites extrémement attention à ce que les enfants ne mettent pas à la bouche les piles ou d'autres petites pièces.

Observe les précautions suivantes lorsque vous manipulez l'appareil et l'objet

• Maintenez l'appareil photo et I'objectif au sec. Le non-respect de cette précaution peut provoquer un incendie ou une électrocution.
• Ne manipulez pas et ne touche pas l'appareil photo ou l'objectif avec les mains humides. Le non-respect de cette précaution peut provoquer une électrocution.
• Lors d'une prise de vue à contre-jour, ne dirigez pas l'objectif vers le soleil et évitez que les rayons du soleil penèntrent dans l'objetif; l'appareil photo pourrait chauffer à l'excess, ce qui risquerait de provoquer un incendie.
• Lorsque vous n'utilisez pas l'objetif pendant une période prolongée, fixez les bouchons avant et arrrière, et rangez l'objetif à l'abri de la lumière directe du soleil. Le non-respect de cette précaution peut provoquer un incendie, car l'objetif peut concentrer la luzière du soleil sur un objet inflammable.

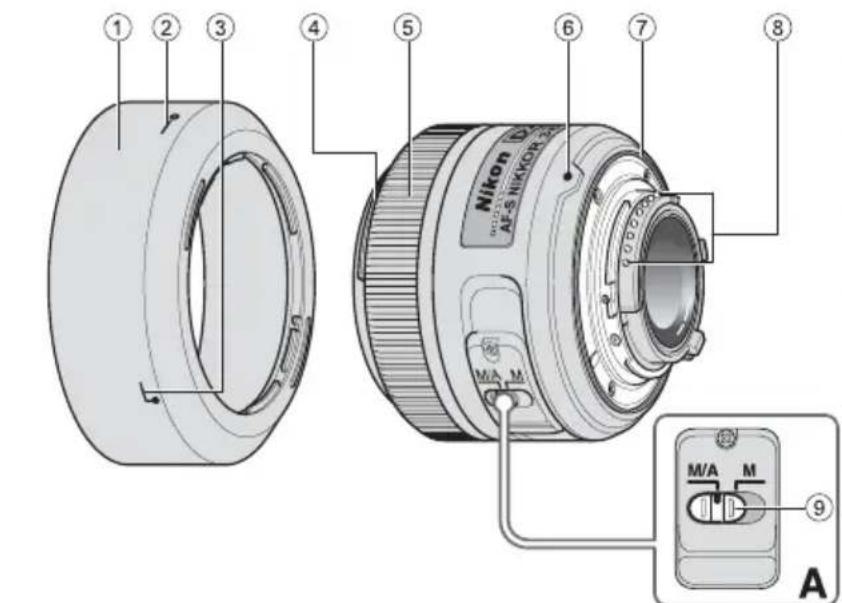

■Nomenclature

① Parasoleil (P. 27)
② Repère de réglage du parasoleil (P. 27)
③ Repère de fixation du parasoleil (P. 27)
④ Repère de montage du parasoleil (P. 27)
⑤Bagu de mise au point (P. 27)
⑥ Repère de montage (P. 26)
⑦ Joint en caoutchouc de I'objectif (P.28)
⑧ Contacts électriques (P. 28)
9 Commutateur de mode de mise au point (P. 27)

Nous vous remercions d'avoircisionl objectif AF-S DX NIKKOR 35mm f/1,8G. Les objectifs DX Nikkor sont specialement concus pour les reflex numeriques Nikon (format Nikon DX),notamment ceux des series D300 et D90. Une fois monte sur des appareils photo au format Nikon DX, I'angle de champ de I'objectif equivaut a environ 1,5× la focale en format 24× 36mm .Avant d'utiliser cet objectif,veuillez direc ces instructions et yous reporter au Manuel d'utilisation de vourre apparieil photo.

■Principales caractéristiques

• Cet objectif utilise un moteur silencieux SWM pour entrainer le mécanisme de mise au point, permettant un autofocus régulier, silencieux et presque instantané. Le commutateur de mode de mise au point ⑨ sert à sélectionner facilement les modes autofocus (A) et mise au point manuelle (M).
• Un contrôle de l'exposition plus précis est possible lors de l'installation de cet objectif sur un apparéil photo Nikon muni de la fonction de mesure matricielle couleur 3D, car les informations de distance au sujet sont transférées de l'objet à l' apparéil photo.
• L'utilisation d'une lentille asphéérique offre de remarquables performances optiques pour un rendu exceptionnel. En outre, le diaphragme arrondi permet de creer des effets de flou intéressants et de rendre les zones de l'image non mises au point plus naturelles.
• Vous pouvez fixer jusqu'à deux flashes asservis sans cable SB-R200 sur l'objetif.

■Utilisation de l'objectif

Fixation de l'objet sur l'appareil photo

1 Eteignez l'appareil photo.
2 Otez le bouchon arrriere de I'objectif. (Fig. D)
3 Alignez le repere de montage 6 de l'objectif avec le repere de montage de I'appareil photo, puis faites pivoter I'objectif dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il se mette en place. Assurez-vous que I'objectif est correctement positionné lorsque le repere de montage 6 se trouve au-dessus de I'objectif.
4 Otez le bouchon d'objectif avant. (Fig.C)

Retrait de l'objetif de l'appareil photo

1 Eteignez l'appareil photo.
2 Maintenez enforcée la commande de déverrouillage de l'objectif située sur l'appareil photo tout en faisant pivoter l'objectif dans le sens des aiguilles d'une montre.

■Utilisation du parasoleil

Fixation du parasoleil

Alignez le repere de fixation du parasoleil (, l'undes deux repères) ③ sur le parasoleil avec le repere de montage du parasoleil ④ sur l'objectif et tournez le parasoleil dans le sens inverse des aiguilles d'une montre (vu à partir de l'arrière de l'appareil photo) jusqu'au déclic de mise en place (Fig. B).

• Vérifiez que le repère de montage du parasoleil est bien aligné sur le repère de réglage du parasoleil (-0) ②.
• Si le parasoleil n'est pas correctement fixé, il risque d'entrainer du vignettage.
• Pour faciliter le montage ou le retrait du parasoleil, tenez-le par la base (pres du repere de fixation du parasoleil) et non par le bord extérieur.
• Avant de ranger l'objetif, fixez le parasoleil à l'envers.

Démontage du parasoleil

Tenez le parasoleil par la base (pres du repere de fixation du parasoleil) et faites-le pivoter dans le sens des aiguilles d'une montre pour le retirer (l'objectif de l'appareil photo ne doit pas etre dirige vers vous).

■Mise au point (Fig. A)

Réglez le sélection de mise au point de l'appareil photo conformément au tableau ci-dessous.

Mode de mise au point de l'appareil	Mode de mise au point de l'objectif
	M/A M
AF	Autofocus avec priorité manuelle	Mise au point manuelle (assistance à la mise au point disponible)
MF	Mise au point manuelle (assistance à la mise au point disponible)

Pour plus de détails concernant le mode de mise au point de l'appareil, reportez-vous au Manuel d'utilisation de l'appareil photo.

Autofocus avec priorité manuelle (Mode M/A)

1 Reglez le commutateur de mode de mise au point 9 de I'objectif sur M/A.
2 L'autofocus est activé, mais il est possible d'utiliser la mise au point manuelle en tournant la bague de mise au point ⑤ manuelle séparée tout en appuyant sur le déclencheur à mi-course ou en enforcant la commande AF-ON du boîtier, pour autant que votre apparéil en soit équipé.
3 Appuyez sur le déclencheur à mi-coursé ou appuyez de nouveau sur la commande AF-ON pour annuler la mise au point manuelle et revenir à l'autofocus.

Réglage de l'ouverture

Utilisez l'appareil photo pour régler l'ouverture.

■Flash intégré et vignettage

• Il est impossible d'utiliser le flash intégré à des distances inférieures à 0,6 m.
• Pour éviter le vignetage, n'utilise pas le parasoleil.
• Le vignettage est l'assombrissement des coins de l'image qui se produit lorsque la lumière émise par le flash est retenue par le parasoleil ou la monture de l'objectif en fonction de la distance de prise de vue.

Entretien de l'objectif

• Il est important de nettoyer régulierement les contacts électriques CPU ⑧ et de ne pas les endommager.
• Si le joint en caoutchouc de l'objectif (7) est endommagé, rendez-vous dans un centre de service agréé Nikon le plus proche pour réaliser les réparations nécessaires.

• Nettoyer la surface de l'objectif avec une soufflette ou une brosse de nettoyage. Pour enlever les poussières ou les traces, utiliser de préférence un tissu de coton doux, ou un tissu optique, légèrement humidifié avec de l'alcool éthylique (ethanol). Procedez par légers mouvements circulaires en partant du centre vers l'extérieur, en prénant soin de ne pas laisser de traces et de ne pas toucher d'autres zones de l'objetif.

• N'utilise jamais de solvants organiques, tels que diluant ou benzène, pour nettoyer l'objectif, car vous risqueriez d'endommager le produit, de provoquer un incendie ou de vous blesser.

• Des filtrres NC sont disponibles pour protégger la lentille de l'objectif avant. Le parasoleil assure également une bonne protection contre les chocs.
• Lorsque vous rangez l'objetif dans son et qui souse, fixez les deux bouchons avant et arrêté de l'objetif.
• Lorsque l'objectif est installé sur un apparéil photo, ne saisissez et ne tenez pas l' apparéil photo ainsi que l'objet par le parasoleil.
• Si vous n'utilise pas l'objet pendant une période prolongée, rangez-le dans un endroit sec et frais afin d'éviter la formation de moisissure ou de rouille. Veillez à tener le matériel éloigné des sources de lumière et des produits chimiques (camphre, naphtaline, etc.).
• Éviter les projections d'eau ainsi que l'immersion, qui peuvent provoquer la formation de rouille et des dommages irréparables.
• Certaines pieces de l'objet sont en plastique renforcé. Pour éviter tout problème, ne pas soumettre l'objet à de fortes chaleururs.

■Accessoires fournis

• Bouchon d'objetif avant encliquetable 52mm LC-52
• Bouchon arrêté de l'objet
• Parasoleil à baïnonnette HB-46
• Étui couple pour objectif CL-0913

■Accessoire en option

Filtres à visser 52mm

Charactéristiques

Type d'objectif: Objectif NIKKOR DX AF-S de type G avec CPU intégré et monture à baïonnette Nikon (spécialement concu pour être utilisé sur des SLR Nikon numériques au format Nikon DX)

Focale:35mm

Ouverture

maximale :

Construction 8 éléments dans 6 groupes optique: (1 lentille asphérique)

Angle de champ: 44^

Informations de Communiquée à l'appareil photo distance:

Mise au point: Système de mise au point arrêté (RF), autofocus avec moteur silencieux, manuellement via une bague de mise au point indépendante

Distance minimale 0,3 m à partir du plan focal de mise au point:

Nb. delamelles du 7 (circulaires) diaphragme:

Diaphragme: Entière automatique

Plagedes f/1,8a f/22

ouvertures :

Mesure de Via methode pleine ouverture I'exposition:

Diametre de 52 mm (P = 0,75mm)

fixation pouraccessoires :

Dimensions: Env. 70 mm diam. × 52,5 mm (à partir du plan d'appui de la monture d'objectif de l'appareil)

Poids:Env.200g

Les caractéristiques et la conception sont susceptibles d'être modifiés sans préavis ni obligation de la part du fabricant.
