Nikkor AFS DX 35mm f1.8G - Obiettivo fotografico NIKON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo fotografico NIKKOR DX AF-S
Marca	Nikon
Modello	Nikkor AFS DX 35mm f/1.8G
Lunghezza focale	35 mm (equivalente 52,5 mm in 24x36)
Apertura massima	f/1,8
Apertura minima	f/22
Costruzione ottica	8 elementi in 6 gruppi (1 lente asferica)
Angolo di campo	44° (formato DX)
Messa a fuoco	Autofocus silenzioso (SWM) con priorità manuale (M/A) o manuale
Distanza minima di messa a fuoco	0,3 m (dal piano focale)
Numero di lamelle del diaframma	7 (circolari)
Gamma di aperture	da f/1,8 a f/22
Diametro di fissaggio per accessori	52 mm (P = 0,75 mm)
Dimensioni (diametro × lunghezza)	Circa 70 mm × 52,5 mm
Peso	Circa 200 g
Tipo di attacco	Baionetta Nikon (formato DX)
Informazioni sulla distanza	Trasmesse alla fotocamera per misurazione matriciale 3D
Accessori forniti	Tappo anteriore LC-52, tappo posteriore, paraluce HB-46, custodia CL-0913
Manutenzione e pulizia	Pulire con soffietto o panno morbido inumidito con alcool etilico; non utilizzare solventi organici
Precauzioni di sicurezza	Non smontare, evitare gas infiammabili, non guardare il sole, tenere fuori dalla portata dei bambini
Compatibilità flash	Supporto per fino a 2 flash SB-R200 senza filo; flash integrato sconsigliato a < 0,6 m senza paraluce

Domande frequenti - Nikkor AFS DX 35mm f1.8G NIKON

Come fissare l'obiettivo sulla fotocamera?

Spegnere la fotocamera, rimuovere il tappo posteriore, allineare il segno di montaggio dell'obiettivo con quello della fotocamera, quindi ruotare l'obiettivo in senso antiorario fino allo scatto.

Come utilizzare l'autofocus con priorità manuale (modalità M/A)?

Posizionare l'interruttore di messa a fuoco su M/A. L'autofocus è attivo, ma è possibile ruotare manualmente l'anello di messa a fuoco mentre si tiene premuto il pulsante di scatto a metà corsa per annullare l'AF ed effettuare una messa a fuoco manuale temporanea.

Come fissare il paraluce?

Allineare il segno di fissaggio del paraluce con il segno di montaggio sull'obiettivo, quindi ruotare il paraluce in senso antiorario fino allo scatto. Verificare l'allineamento del segno di regolazione.

Posso utilizzare il flash integrato con questo obiettivo?

Sì, ma a una distanza minima di 0,6 m per evitare vignettatura. Non utilizzare il paraluce se si utilizza il flash integrato, perché potrebbe ostacolare la luce.

Come pulire la lente dell'obiettivo?

Utilizzare un soffietto o una spazzola morbida per rimuovere la polvere. Per le impronte, utilizzare un panno di cotone morbido leggermente inumidito con alcool etilico, asciugando dal centro verso l'esterno. Non utilizzare mai solventi come il benzene.

Cosa significa la modalità DX su questo obiettivo?

Questo obiettivo è progettato per le reflex digitali Nikon in formato DX (sensore APS-C). La lunghezza focale equivalente in full frame 24x36 è di circa 52,5 mm.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,3 metri, misurata dal piano focale della fotocamera.

Come riporre l'obiettivo quando non viene utilizzato?

Fissare i tappi anteriore e posteriore, capovolgere il paraluce se montato, e riporre l'obiettivo in un luogo asciutto e fresco, al riparo dalla luce solare diretta e da prodotti chimici.

Quali accessori opzionali sono disponibili?

Sono disponibili filtri a vite da 52 mm, come i filtri NC, per proteggere la lente anteriore. È inoltre possibile fissare fino a due flash asserviti SB-R200.

L'obiettivo è compatibile con tutte le fotocamere Nikon?

È compatibile con le reflex digitali Nikon in formato DX (come le serie D300, D90, ecc.). Sui corpi FX (full frame), funziona in modalità DX ritagliata automaticamente o manualmente.

MANUALE UTENTE Nikkor AFS DX 35mm f1.8G NIKON

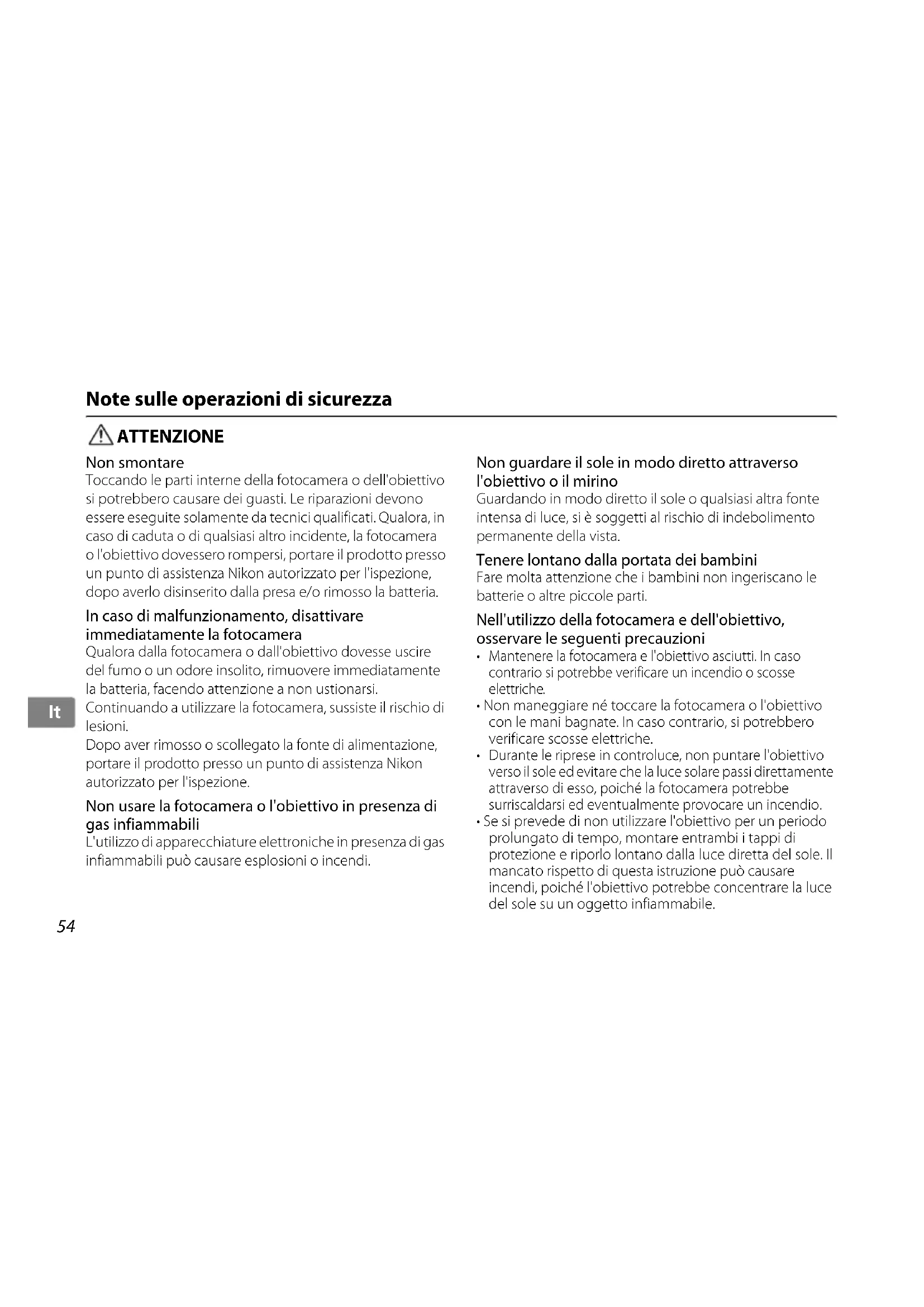

Note sulle operazioni di sicurezza

ATTENZIONE

Non smontare

Toccando le parti interne della fotocamera o dell'obiettivo si potrebbero causare dei guasti. Le riparazioni devono essere eseguite solamente da tecnici qualificati. Qualora, in caso di caduta o di qualsiasi altri incidente, la fotocamera o l'obiettivo dovessero rompersi, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione, dopo averlo disinserito alla presa e/o rimioso la batteria.

In caso di malfunzionamento, disattivare immediatamente la fotocamera

Qualora dalla fotocamera o dall'obiettivo dovesse uscire del fumo o un odore insolito, rimuovere immediatamente la batteria, facendo attenzione a non uszionarsi.

Continuando a utiliser la fotocamera, sussiste il rischio di lesioni.

Dopo aver rimioso o scollegato la fonte di alimentazione, portare il prodotto presso un punto di assistenza Nikon autorizzato per l'ispezione.

Non usare la fotocamera o l'obiettivo in presenza di gas inflammabili

L'utilizzo di apparecchiature elettroniche in presenza di gas inflammabili cui po causare esplosioni o incendi.

Non guardare il sole in modo diretto attraverso I'obiettivo o il mirino

Guardando in modo diretto il sole o qualsiasi alla fonte intensa di luce, si è soggetti al rischio di indebolimento permanente della vista.

Tenere lontano alla portata dei bambini

Fare molta attenzione che i bambini non ingeriscano le batterie o altre piccole parti.

Nell'utilizzo della fotocamera e dell'obiettivo, osservare le seguenti precauzioni

• Mantenere la fotocamera e l'obiettivo asciutti. In caso contrario si potrebbe verificare un incendio o scosse elettriche.
• Non maneggiare né toccare la fotocamera o l'obiettivo con le mani bagnate. In caso contrario, si potrebbero verificare scosse elettriche.
• Durante le riprese in controuce, non PDTTIOI VO sio il sole ed evitare che la luce solare passi direttamente atraverso diesso, poiché la fotocamera potrebbsuriscaldarsi ed eventualmente provocare un incendio.
• Se si preve de non'utilizzare l'obiettivo per un periodo prolongato di tempo, montare entrambi i tappi di protezione e riporlo lontano alla luce diretta del sole. Il mancato rispetto di但这a istruzione cui causare incendi, poiché l'obiettivo potrebbe concentrare la luce del sole su un oggetto infiammabile.

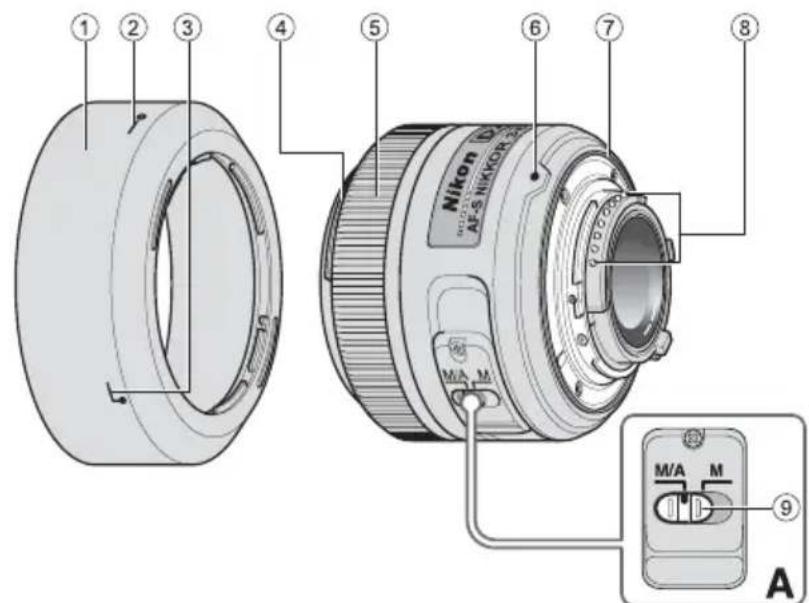

Denominazione

① Paraluce (P. 57)
② Indice di regolazione del paraluce (P.57)
③ Indice di collegamento del paraluce (P.57)
④ Indice di montaggio del paraluce (P.57)
⑤ Anello di messa a fuoco (P. 57)
⑥ Indice di montaggio (P. 56)
⑦ Guarnizione in gomma della montatura dell'obiettivo (P. 58)
⑧ Contatti CPU (P. 58)
9Interruttore del modo di messa a fuoco (P.57) ():Pagina di riferimento

Grazie per aver acquistato l'obiettivo AF-S DX NIKKOR 35mm f/1,8G. DX Gli obiettivi Nikkor sono appositamente studiati per l'utilizzo con le fotocamere SLR digitali Nikon (formato Nikon DX), come la D300 e la D90. Quando è montato su fotocamera formato Nikon DX, I'angolo d'imagine dell'obiettivo è approssativamente pars a 1,5 × la lunghezza focale nel formato 35mm. Prima di utilizzato l'obiettivo, leggere queste istruzioni e consultare il Manuale d'uso della fotocamera.

It

■Caratteristiche principali

• Questo obiettivo si avvale di un motore Silent Wave che aziona il meccanismo di messa a fuoco, pertanto la messa a fuoco automatica risulta agevole, silenziosa e quasi immediata. L'interrottore del modo di messa a fuoco ⑨ consente di selezionare lavorente la messa a fuoco automatica (A) o manuale (M).
• Montando l'obiettivo su una fotocamera Nikon in grado di eseguire la misurazione Color matrix 3D, è possibile controllare l'esposizione con magiore precisione, in quanto le informazioni relative alla distance dal soggetto vengono trasferite dall'obiettivo alla fotocamera.
• La soluzione costruttiva adottata, comprehende un elemento asferico, offre prestazioni ottiche e di riproduzione eccezionali. Inoltre, l'apertura arrotondata del diaframma consente di ottenere un effetto mosso più morbido e piacevole nelle zone sfuocate dell'imagine.
• Lateralmente all'obiettivo è possibile montare sono a due flash remoti alla cavi SB-R200.

■Uso dell'obiettivo

Montaggio dell'obiettivo sulla fotocamera

1 Spegnere la fotocamera.

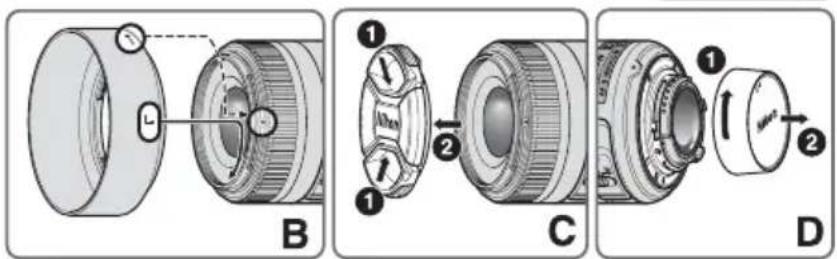

2 Togliere il copriobiettivo posteriore. (Fig. D)
3 Allineare il indice di montaggio obiettivo 6 con il
indice di montaggio posto sul corpo della
fotocamera e ruotare l'obiettivo in senso antiorario
finché non scatterà in posizione. Accertarsi che
I'obiettivo sa in posizione corretta quando il indice
di montaggio 6 sull'obiettivo è rivolto verso l'alto.
4 Togliere il copriobiettivo anteriore. (Fig.C)

Smontaggio dell'obiettivo alla fotocamera

1 Spegnere la fotocamera.
2 Tenere premuto il pulsante di sblocco obiettivo sulla fotocamera e contemporaneamente ruotare l'obiettivo in senso orario.

Utilizzo del paraluce

Collegamento del paraluce

Allineare l'indice di collegamento del paraluce (uno dei due riferimenti) ③ sul paraluce con l'indice di montaggio del paraluce ④ sull'obiettivo, quando ruotare il paraluce in senso antiorario (guardato impugnando la fotocamera con l'obiettivo rivolto in direzione opposa a sé) fino a quando non scatterà in posizione (Fig. B).

• Assicurarsi che l'indice di montaggio del paraluce sia allineato con l'indice di regolazione del paraluce (-∞) ②.
• Se il paraluce non è fissato correttamente, si può verificare la vignettatura.
• Per fisi itare il fissaggio e la rimozione impugnarlo per la base (vicino all'indice di collegamento del paraluce) anziché verso il bordo esterno.
  Riporre il paraluce innestandolo in posizione invertita.

Smontaggio del paraluce

Per smontare il paraluce, impugnarlo per la base (vicino all'indice di collegamento del paraluce) e ruotare in senso orario (impugnando la fotocamera con l'obiettivo rivolto in direzione opposta a sé).

■Messa a fuoco (Fig. A)

Impostare il selettore di modo di messa a fuoco della fotocamera in conformità alla seguente tabella.

Modo di messa a fuco della fotocamera	Modo di messa a fuco dell'obiettivo
	M/A M
AF	Messa a fuco automatica con esclusione per il funzionamento in manuale	Messa a fuco manuale (Aiuto per la messa fuco disponibile)
MF	Messa a fuco manuale (Aiuto per la messa fuco disponibile)

Per ulteriori informazioni sui modi di messa a fuoco della fotocamera, consultare il Manuale d'uso della fotocamera.

Messa a fuoco automatica con esclusione per il funzionamento in manuale (modalità M/A)

Impostare l'interruttore del modo di messa a fuoco dell'obiettivo su M/A.
2 L'autofocus è attivo, ma è possibile escluderlo ruotando l'anello di messa a fuoco ⑤ separato e premendo contemporaneamente il pulsante di scatto a metà corsa, oppure premendo il pulsante AF-ON sul corpo macchina, se la fotocamera ne è dotata.
3 Per disattivare la messa a fuoco manuale e riattivare l'autofocus, premere il pulsante di scatto a metà corsa, oppure premere nuovamente il pulsante AF-ON.

Impostazione dell'apertura

Regolare l'apertura utilizes la fotocamera.

■Flash incorp.orato e vignettatura

• Il flash incorp.orato non può essere utilizzato a distance inferiore a 0,6 m.
• Per evitare la vignettatura (riduzione della luminosità ai margini dell'imagine), non usare un paraluce.
• La vignettatura è la riduzione della luminosità ai margini dell'immagine che si verifica quando la luce emessa dal flash è ostacolata dal paraluce o dal barilotto, in base alla distanza di ripresa.

Cura e manutenzione dell'obiettivo

• Fare attenuation a non sporcare o danneggiare i contatti CPU ⑧.
• Nel caso in cui la guarnizione in gomma della montatura dell'obiettivo ⑦ sa danneggiata, provvedere alla relativa riparazione presso il punto assistenza Nikon autorizzato più vicino.
• Pulire la superficie delle lenti con un pennello a pompetta. Per rimuovere impronte e macchie,fare uso di un fazzoletto di cotone, soffice e pulito, o di una cartina ottica leggermente imbevuti con alcohol o con un liquido detergente specifico per obietti. Strofinare delicatamente con movimento circolare dal centro verso l'esterno, facendo attenzione a non lasciare traccce o toccare及其他 parti.

Nonutilizzare solventi organici o benzene per pulire I'obiettivo,in quanto potrebbero danneggiare I'obiettivo, causare incendi o problemi di salute.
- Per la protezione dell'elemento anteriore dell'obiettivo sono disponibili appositi filtri NC. Anche il paraluce cui è essere utilizzato per proteggere la parte anteriore dell'obiettivo.
- Prima di riporre l'obiettivo nella relativa custodia flessibile, montare entrambi i coperchi anteriore e posteriori.
- Quando l'obiettivo è montato sulla fotocamera, non afferrare o reggere la fotocamera e l'obiettivo dal paraluce.
- Se si prevede di non utilizzato l'obiettivo per periodi prolongati, riporlo in un ambiente fresco e asciutto per prevenir la formazione di muffe e ruggine. Tenerlo inoltre lontano dal sole o da agenti chimici come canfora o naftalina.
- Non bagnarlo e fare attenzione che non cada in acqua. La formazione di ruggine potrebbe danneggiarlo in modo irreparabile.
- Alcune parti della montatura sono realizzate in materiale plastico rinforzato. Per evitare danni non lasciare mai l'obiettivo in un luogo eccessivamente caldo.

■Accessori in dotazione

• Copriobiettivo anteriore snap-on da 52mm LC-52
• Copriobiettivo posteriore
• Paraluce a baionetta HB-46
  Custodia morbida per objettivo CL-0913

■Accessori opzionale

Filtri a vite da 52mm

■Caratteristiche tecniche

Tipodi obiettivo: Obiettivo AF-S DX NIKKOR tipo G con CPU incorpocrata e innesto a baionetta Nikon (appositamente studiato per l'utilizzo con fotocamere digitali SRL Nikon DX)

Lunghezza focale: 35mm

Apertura f/1,8

massima:

8 elementi in 6 gruppi

obiettivo: (1 lente asferica)

Angolo di Campo: 44^

Dati distance: Misurati sul riferimento del piano facale fotocamera

Messa a fuoco: Sistema RF (Rear Focusing), autofocus con motore Silent Wave; manuale mediate ghiera di messa a fuoco separata

Distanza minima 0,3 m dal piano facale

per la messa

fuoco:

Nr. delle lamelle 7 pz.(arrotondati)

diaframma:

Diaframma: Completamente automatico

Gamma di f/1,8 a f/22

aperture:

Misurazione Con metodo a tutte aperture dell'esposizione:

Misura 52 mm (P = 0,75mm) dell'accessorio:

Dimensioni: Ca. 70 mm diam. × 52,5 mm (estensione della flangia)

Peso: Ca. 200 g

Le specifiche e i disegni sono soggetti a modificaenza preavviso od obblighi da parte del produttore.
