用户手册 Nikkor AFS DX 35mm f1.8G NIKON

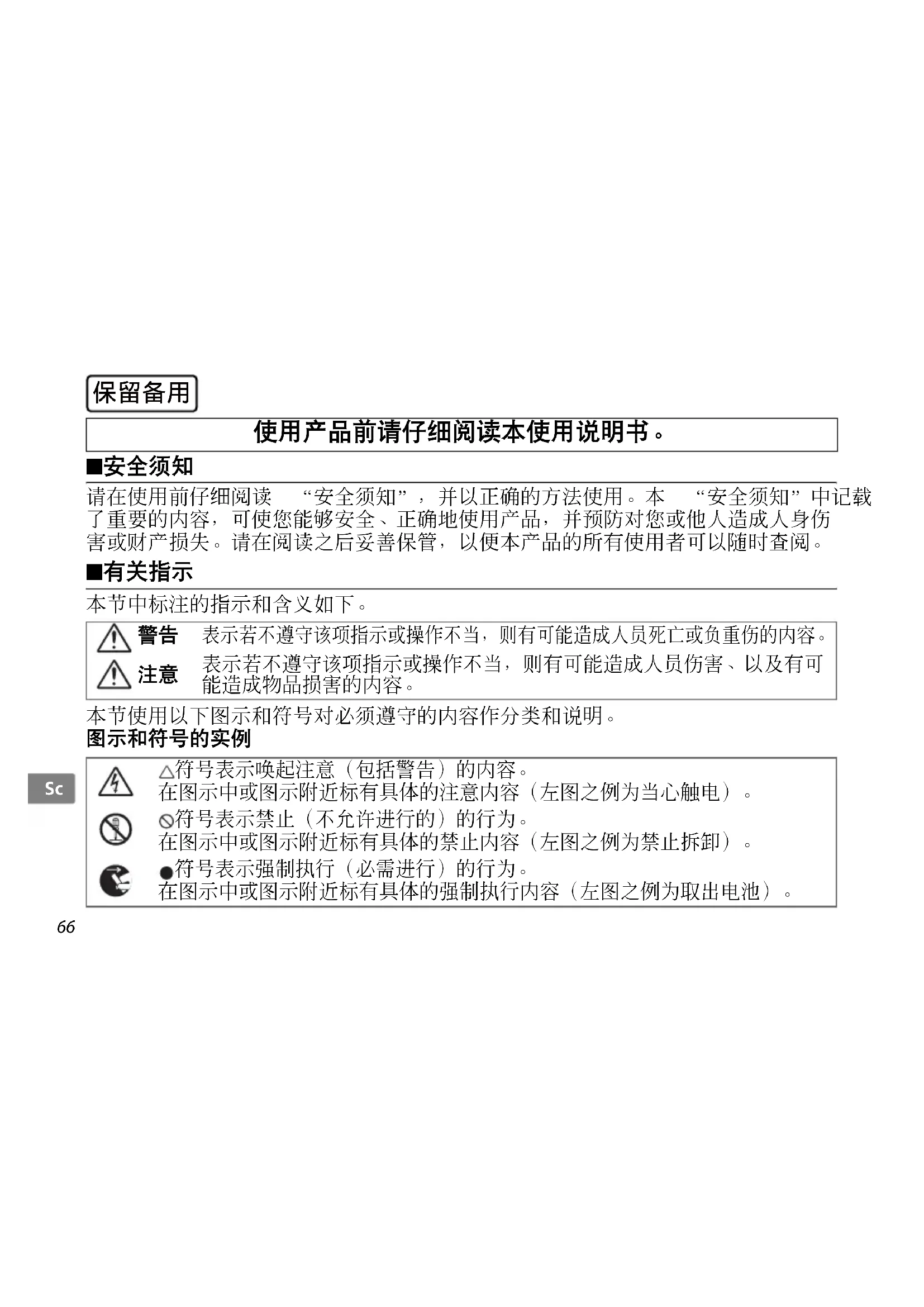

请在使用前仔细阅读 “安全须知”，并以正确的方法使用。本 “安全须知”中记载 了重要的内容，可使您能够安全、正确地使用产品，并预防对您或他人造成人身伤 害或财产损失。请在阅读之后妥善保管，以便本产品的所有使用者可以随时查阅。

本节中标注的指示和含义如下。 本节使用以下图示和符号对必须遵守的内容作分类和说明。

表示若不遵守该项指示或操作不当，则有可能造成人员死亡或负重伤的内容。

表示若不遵守该项指示或操作不当，则有可能造成人员伤害、以及有可 能造成物品损害的内容。 符号表示唤起注意（包括警告）的内容。 在图示中或图示附近标有具体的注意内容（左图之例为当心触电）。 符号表示禁止（不允许进行的）的行为。 在图示中或图示附近标有具体的禁止内容（左图之例为禁止拆卸）。 符号表示强制执行（必需进行）的行为。 在图示中或图示附近标有具体的强制执行内容（左图之例为取出电池）。67

切勿自行拆卸、修理或改装。 否则将会造成触电、发生故障并导致受伤。

当产品由于跌落而破损使得内部 外露时，切勿用手触碰外露部分。 否则将会造成触电、或由于破损 部分而导致受伤。取出照相机电 池，并委托经销商或尼康授权的 维修服务中心进行修理。

当发现产品变热、冒烟或发出焦味 等异常时，请立刻取出照相机电池。 若在此情况下继续使用，将会导致火 灾或灼伤。取出电池时，请小心勿被 烫伤。取出电池，并委托经销商或尼 康授权的维修服务中心进行修理。

切勿在有可能起火、爆炸的场所使用。 在有丙烷气、汽油等易燃性气体、粉尘的 场所使用产品，将会导致爆炸或火灾。

切勿用镜头或照相机直接观看太阳或强光。 否则将会导致失明或视觉损伤。

切勿在婴幼儿伸手可及之处保管产品。 否则将有可能导致受伤。

进行逆光摄影时，务必使太阳充分偏离画角。 阳光会在照相机内部聚焦，并有可能导致火灾。 太阳偏离画角的距离微小时，也有可能会导致火灾。

切勿放置于封闭的车辆中、直射 阳光下或其它异常高温之处。 否则将对内部零件造成不良影响，并导致火灾。68

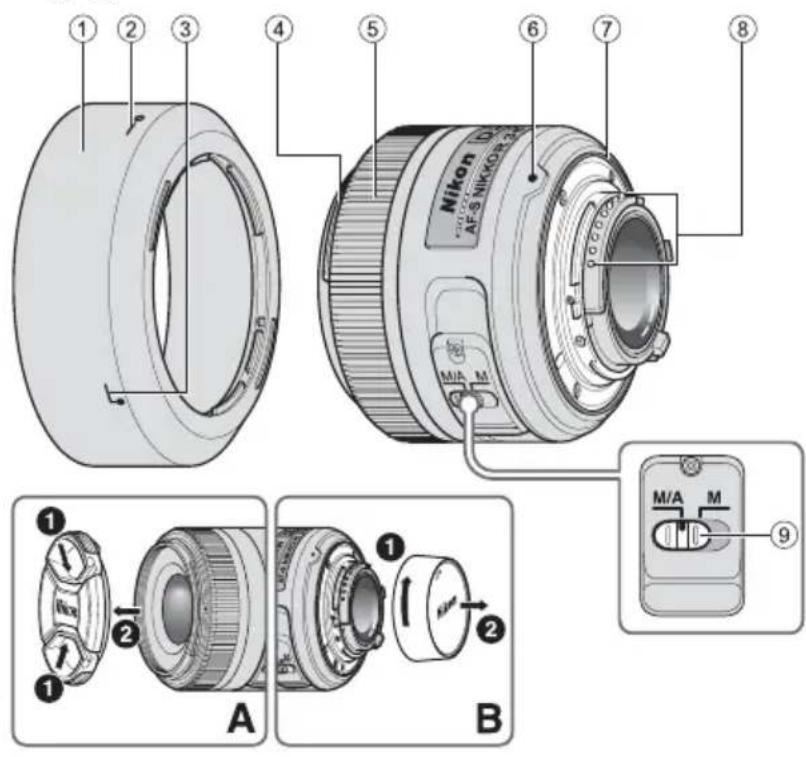

1镜头遮光罩 （P. 70） 2遮光罩上锁定位置标志 （P. 70） 3镜头遮光罩上对齐标志 （P. 70） 4镜头上对齐标志 （P. 70） 5对焦环 （P. 71） 6镜头上安装标志 （P. 69） 7镜头卡口橡胶垫圈 （P. 71） 8CPU接点 （P. 71） 9对焦模式切换器 （P. 70） （ ）：参考页69

感谢您购买AF-S DX 尼克尔 35mm f/1.8G镜头。DX 尼克尔镜头是配合D300和D90等尼 康DX格式数码单镜反光照相机使用的专用镜头。 如果安装在尼康 DX格式照相机 上，则镜头画角相当于35mm格式照相机的1.5倍焦距的画角。 使用本镜头之前，请 先阅读这些说明并参阅照相机的

• 本镜头采用宁静波动马达以驱动对焦 装置，使自动对焦变得顺畅、宁静和 快捷。 对焦模式选择器9可以方便地 选择自动对焦 （A）或手动对焦 （M）

• 当本镜头安装到具有3D彩色矩阵测光 功能的尼康照相机时，由于拍摄对象 距离信息会从镜头传送到照相机，可 以实现更为精确的曝光控制。

• 通过采用一个非球面镜头片最大程度 地表现镜头的卓越光学性能和表现力。 另外，通过圆形光圈可以在照片成像 的焦外部分产生柔和美妙的朦胧感。

• 最多可以在镜头边缘安装2个无线遥控 闪光灯SB-R200。

移除镜头后盖。 （图B） 将镜头上的安装标志6与照相机上 的安装标志对准，逆时针旋转镜头， 直到听到 “卡嗒”声示意到位为 止。 确保镜头的位置正确，此时镜 头上的安装标志6位于镜头顶部。 移除镜头前盖。 （图A）

按住照相机上的镜头释放按钮，顺 时针旋转镜头。70

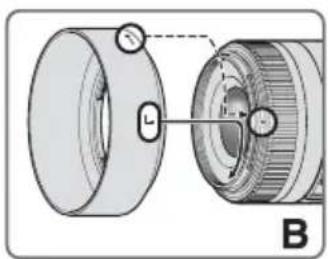

4，然后逆时针 方向转动遮光罩 （当将镜头朝外握住照 相机时），直到听到 “卡嗒”声示意到

• 必须确保镜头上对齐标志与遮光罩上 锁定位置标志 （ ） 2对准。

• 为了方便安装或拆下遮光罩，请握住 底部 （镜头遮光罩上对齐标志附近），

请握住镜头遮光罩底部 （镜头遮光罩上 对齐标志附近）并顺时针 （当将镜头朝 外握住照相机时）转动，将其拆下。

按下表设定照相机对焦模式切换开关。 有关照相机对焦模式的更多信息，请参

手动优先的自动对焦 （M/A模式） 将镜头对焦模式切换器9设定在M/

可以使用自动对焦，但通过半按住 快门释放按钮，同时转动独立对焦 环 5，或者在配备AF-ON按钮的照 相机上按此按钮，则可以使自动对

再半按一次快门释放按钮或再按一 次AF-ON按钮即可取消手动对焦并恢

• 渐晕是指闪光灯发出的灯光因拍摄距 离的差异被镜头遮光罩或镜筒遮住时， 图像的周边出现的变黑现象。

• 如果镜头卡口橡胶垫圈 7 损坏时，请 务必让就近的尼康授权的维修服务中

• 使用吹风刷清扫镜头表面。 如想清除 镜头上的污垢时，请用柔软干净的棉 布或镜头清洁纸沾酒精或镜头清洁液 擦拭。 在擦拭镜头时，请绕着圆圈自 中心向周围擦拭，注意不要在镜片上 留下痕迹或碰撞外部的部件。

• 切勿使用稀释剂或苯等有机溶剂清洁 镜头，否则可能会造成损坏、导致火 灾或引起健康问题。72

• 中性色滤镜可以保护镜头前面的组件。 镜头遮光罩也有助于保护镜头的正面。

• 当把镜头保存在半软镜头袋中时，请 盖好镜头前盖和镜头后盖。

• 当镜头安装在照相机上时，切勿通过 镜头遮光罩拎起或握持照相机和镜头。

• 当镜头长时间不用时，请将其保存在 凉爽干燥的地方以防生霉和生锈。 请 勿放在阳光直射或樟脑球/卫生丸等化

• 注意不要溅水于镜头上或使其落到水 中，因为这会使镜头生锈而发生故障。

• 镜头的一部分部件采用了强化塑料。 不要把镜头放置在高温的地方，以免

• 运输产品时，请在包装箱内装入足够 多的缓冲材料，以减少 （避免）由于

镜头类型： G型AF-S DX 尼克尔镜 头，带内置CPU和尼康 卡口座 （专用于尼康DX

f/1.8 镜头构造： 6组8片（1个非球面镜

最近对焦距离：0.3m （至焦平面） 光圈叶片数： 7片 （圆形）

光圈范围： f/1.8至f/22 曝光测量： 采用全光圈方式 安装尺寸： 52 mm （P = 0.75 mm） 尺寸： 直径约70 mm，镜头长 约 52.5 mm （自照相机

本表格依据SJ/T11364的规定编制。 ：表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限

✕：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规

但是，以现有的技术条件要使照相机相关产品完全不含有上述有害物质极为 困难，并且上述产品都包含在 《关于电气电子设备中特定有含物质使用限制 指令2011/65/EU》的豁免范围之内。75

进口商：尼康映像仪器销售 （中国）有限公司

尼康客户支持中心服务热线： 400-820-1665

觸摸相機或鏡頭的內部零件可能會導致受傷。僅能由 合格維修技師修理。 如果由於掉落或其它事故導致相 機或鏡頭拆散，在切斷產品電源和（或）取出電池後， 請將產品送至 尼康 授權的維修中心進行檢查。 發生故障時立刻關閉電源 如果您發現相機或鏡頭冒煙或發出異味，請立刻取出 電池，注意避免燙傷。若繼續使用可能導致受傷。 取出電池或切斷電源後，請將產品送到 尼康 授權的維

勿在易燃氣體環境中使用相機或鏡頭 如果在易燃氣體環境中使用電子設備，可能會導致爆

勿通過鏡頭或取景器觀看太陽 通過鏡頭或取景器觀看太陽或其它強光，可能會導致

請勿在兒童伸手可及之處保管本產品 請特別注意避免嬰幼兒將電池或其它小部件放入口

• 保持相機和鏡頭乾燥。否則可能導致火災或引起電

• 請勿以濕手操作或觸摸相機或鏡頭。否則可能會導

• 逆光拍攝時，請勿使鏡頭朝向太陽，或者使陽光直接 通過鏡頭，因為這可能導致相機過熱，引起火災。

• 當鏡頭長時間不用時，請蓋上鏡頭的前蓋和後蓋，並 且存放鏡頭時應避免陽光直射。否則可能會導致火 災，因為鏡頭可能會使陽光聚焦於易燃物。77

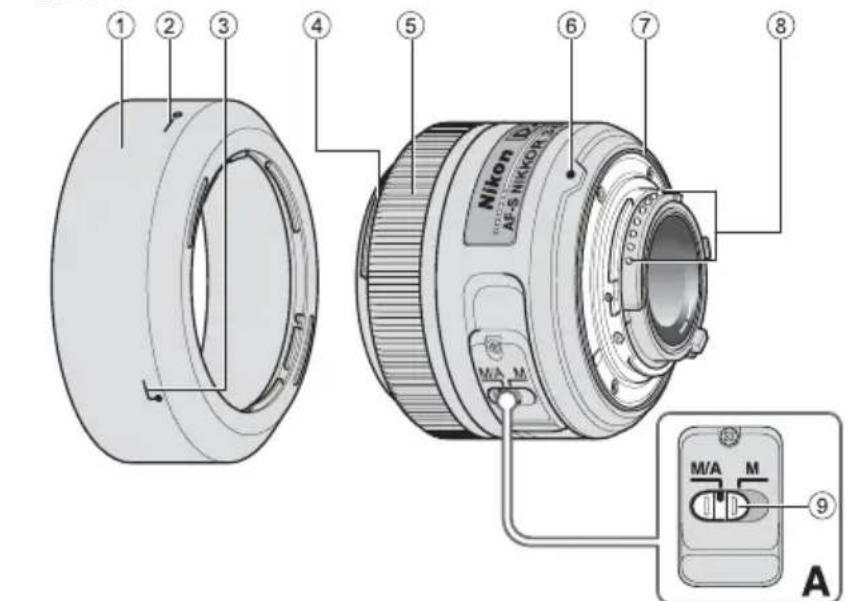

1 鏡頭遮光罩 （P. 79） 2 鏡頭遮光罩設置標記 （P. 79） 3 鏡頭遮光罩安裝標記 （P. 79） 4 鏡頭遮光罩接環標記 （P. 79） 5 對焦環 （P. 79） 6 接環標記 （P. 78） 7 鏡頭接環橡皮墊圈 （P. 80） 8 CPU 接點 （P. 80） 9 對焦模式開關 （P. 79） （ ）：參考頁78

感謝您購買 AF-S DX 尼克爾 35mm f/1.8G 鏡頭。DX 尼克爾 鏡頭是配合 D300 和 D90 專用於 尼康 等數碼單 鏡反光（尼康 DX 格式）相機使用的專用鏡頭。 如果安裝在 尼康 DX 格式相機上，則鏡頭畫角與 35mm 格 式相機的 1.5倍焦距大致相等。 使用本鏡頭之前，請先閱讀這些說明並參閱相機的

• 本鏡頭採用寧靜波動馬達以驅動對焦機構，使自 動對焦變得順暢，靜音和快捷。 對焦模式開關 9 可以方便地選擇自動對焦 （A）或手動對焦 （M）操作。

• 因為主體距離資訊會從鏡頭傳送到相機，所以安 裝到具 3D 彩色矩陣測光功能的 尼康 相機，曝光

• 所應用的一片非球面鏡組件，可使優越的光學效 能和著色特性發揮到極限。 另外，圓形光圈可以 使虛化物體產生柔和舒適的模糊美感。

• 鏡頭邊緣最多可以安裝 2 個無線遙控閃光燈 SB-R200。

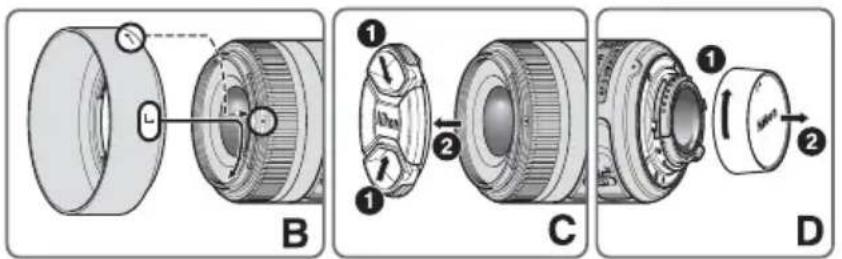

取下鏡頭後蓋。 （圖 D） 對齊鏡頭上的接環標記 6 與相機上的接環標 記，逆時針旋轉鏡頭，直到聽到卡嗒聲。 接環標 記 6 在鏡頭上邊時，確認鏡頭位在正確位置。 取下鏡頭前蓋。 （圖 C）

按住相機上的鏡頭釋放按鍵，順時針旋轉鏡頭。79

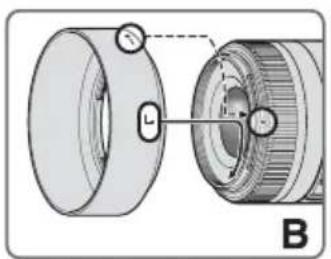

將遮光罩上的鏡頭遮光罩安裝標記 （ ，兩個標 記之一） 3 對準鏡頭上的鏡頭遮光罩接環標記 4，然後逆時針方向轉動遮光罩 （如鏡頭朝外握 住相機），直至遮光罩卡入位置 （圖 B）。

• 必須確保鏡頭遮光罩接環標記與鏡頭遮光罩設置 標記對準 （） 2。

• 為了方便安裝或取下遮光罩，請握持底座 （靠 近鏡頭遮光罩安裝標記的地方），不要握持周

透過底座 （靠近鏡頭遮光罩安裝標記的地方）握 持鏡頭遮光罩，然後根據握住相機時鏡頭轉離您 的方向，順時針旋轉鏡頭將其取下。 ■ 對焦 （圖A） 請根據下表來設定相機的對焦模式選擇器。 有關相機對焦模式的更多資訊，請參閱相機的

自動對焦和手動補償 （M/A 模式） 將對焦模式開關 9 設定在 M/A。 可以使用自動對焦，但通過半按住快門釋放按 鍵，同時轉動獨立對焦環 5，或者在配備AF-ON 按鍵的相機上按此按鍵，則可以使自動對焦操作

再半按一次快門釋放按鍵或再按一次AF-ON按鍵 即可取消手動對焦並恢復自動對焦。

• 距離不到 0.6 m 時無法使用內置閃光燈。

• 邊暈是指閃光燈發出的燈光因拍攝距離的差異被 鏡頭遮光罩或鏡筒時，圖像的周邊出現的變黑現

• 小心不要讓 CPU 接點 8 弄髒或弄壞。

• 如果鏡頭接環橡皮墊圈 7 損壞時，請務必讓附 近的尼康授權的維修中心修理。

• 使用吹風刷清掃鏡頭表面。如想清除鏡頭上的污 垢時，請用柔軟乾淨的棉布或鏡頭清潔紙沾點酒 精或鏡頭清潔液擦拭。在擦拭鏡頭時，請繞著圓 圈自中心向周圍擦拭，注意不要在鏡片上留下痕

• 切勿使用稀釋劑或苯等有機溶劑清潔鏡頭，否則 可能導致損壞、火災或健康問題。

• NC濾鏡可以保護鏡頭前面的組件。 鏡頭遮光罩 也有助於保護鏡頭的正面。

• 當把鏡頭保存在柔性鏡頭袋中時，請蓋好前鏡頭

• 當鏡頭長時間不用時，請將其保存在涼爽乾燥的 地方以防發霉和生鏽。請勿放在陽光直射或樟腦 丸/衛生丸等化學品附近。

• 注意不要濺水於鏡頭上或落到水中，因為將會生

• 鏡頭的一部分部件採用了強化塑料。不要把鏡頭 放置在高溫的地方，以免損壞。81

設計和規格若有變更，製造商恕無義務另行通知。 鏡頭類型： G 型 AF-S DX 尼克爾 鏡頭內裝有 CPU 和 尼康 刺刀式接環 （專用 於 尼康 數碼單鏡反光 尼康 DX 格

最近對焦距離： 0.3 m （至焦平面） 光圈葉片： 7 片 （圓形）

光圈範圍： f/1.8 至 f/22 曝光測量： 採用全開光圈方法 安裝： 52 mm （P = 0.75 mm）
