GEBRUIKSAANWIJZING Nikkor AFS DX 35mm f1.8G NIKON

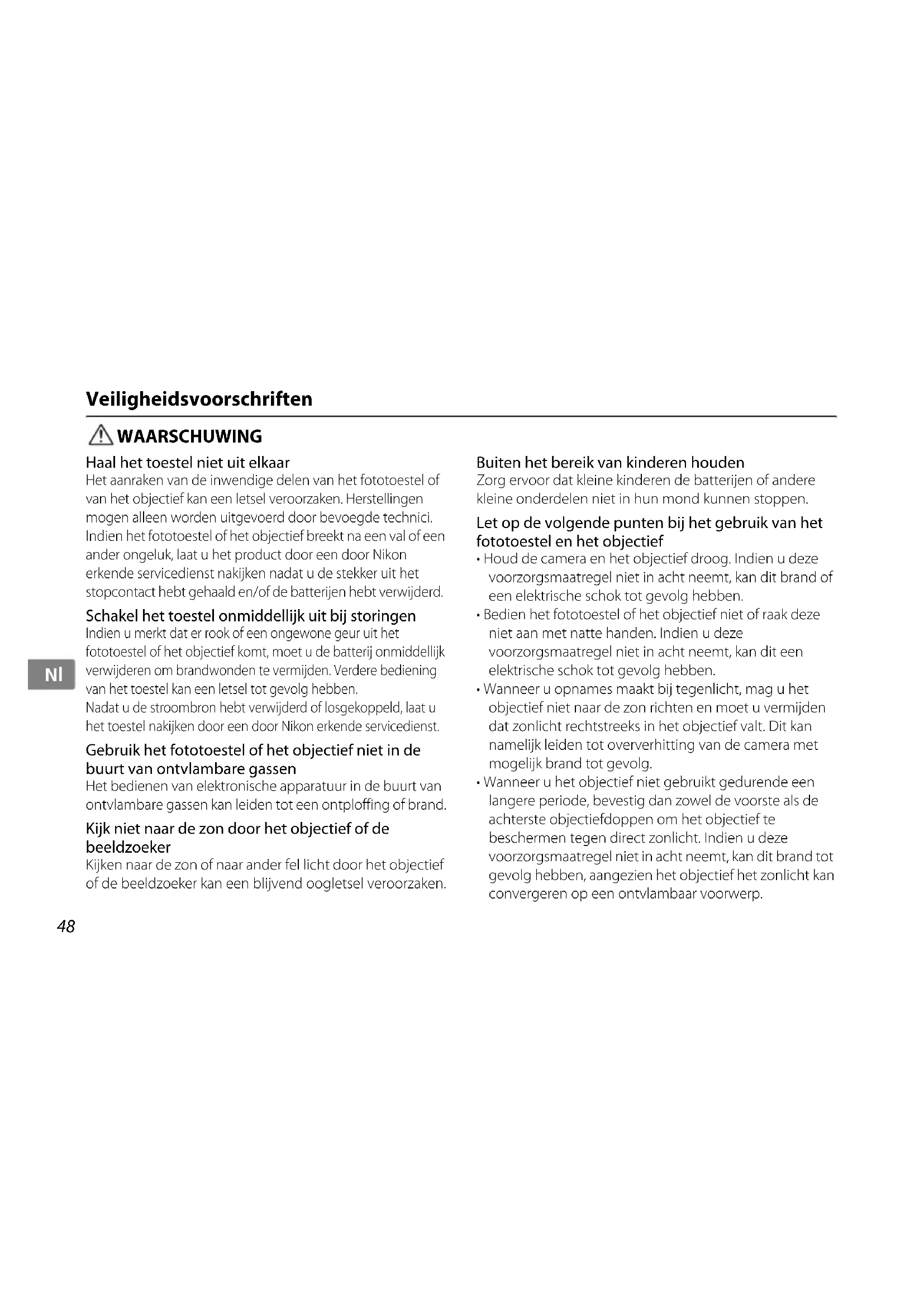

Veiligheidsvoorschriften WAARSCHUWING Haal het toestel niet uit elkaar Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, laat u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehaald en/of de batterijen hebt verwijderd. Schakel het toestel onmiddellijk uit bij storingen Indien u merkt dat er rook of een ongewone geur uit het fototoestel of het objectief komt, moet u de batterij onmiddellijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben. Nadat u de stroombron hebt verwijderd of losgekoppeld, laat u het toestel nakijken door een door Nikon erkende servicedienst. Gebruik het fototoestel of het objectief niet in de buurt van ontvlambare gassen Het bedienen van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand. Kijk niet naar de zon door het objectief of de beeldzoeker Kijken naar de zon of naar ander fel licht door het objectief of de beeldzoeker kan een blijvend oogletsel veroorzaken. Buiten het bereik van kinderen houden Zorg ervoor dat kleine kinderen de batterijen of andere kleine onderdelen niet in hun mond kunnen stoppen. Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand of een elektrische schok tot gevolg hebben.

• Bedien het fototoestel of het objectief niet of raak deze niet aan met natte handen. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit een elektrische schok tot gevolg hebben.

• Wanneer u opnames maakt bij tegenlicht, mag u het objectief niet naar de zon richten en moet u vermijden dat zonlicht rechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met mogelijk brand tot gevolg.

• Wanneer u het objectief niet gebruikt gedurende een langere periode, bevestig dan zowel de voorste als de achterste objectiefdoppen om het objectief te beschermen tegen direct zonlicht. Indien u deze voorzorgsmaatregel niet in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergeren op een ontvlambaar voorwerp.49

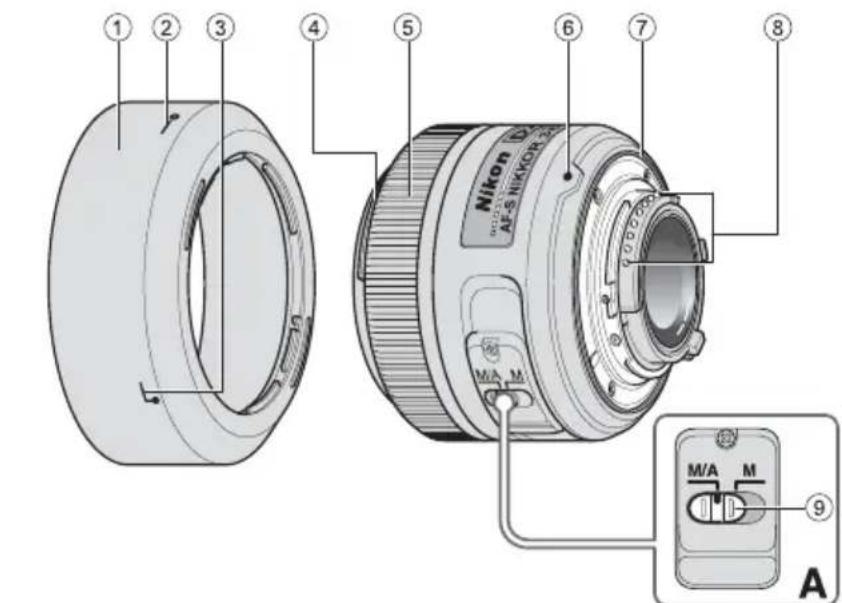

Zonnekap (P. 51) 2 Instel-index voor zonnekap (P. 51) 3 Bevestigings-index voor zonnekap (P. 51) 4 Montage-index voor zonnekap (P. 51) 5 Scherpstelring (P. 51) 6 Montage-index (P. 50) 7 Rubberen pakking van objectiefvatting (P. 52) 8 CPU-contacten (P. 52) 9 Scherpstelmodusschakelaar (P. 51) ( ): Referentiepagina50

Bedankt voor de aankoop van het AF-S DX NIKKOR 35mm f/1,8G-objectief. DX Nikkor-objectieven zijn speciaal ontworpen voor Nikon digitale SLR-camera's (Nikon DX-formaat), zoals de D300 en D90. Wanneer het objectief is geplaatst op camera's van Nikon DX-formaat, is de beeldhoek van het objectief gelijk aan circa 1,5× de brandpuntsafstand in 35mm-formaat. Lees deze instructies eerst door en raadpleeg de Gebruikshandleiding van uw camera alvorens u dit objectief gebruikt. ■ Belangrijkste functies

• Dit objectief maakt gebruik van een Silent Wave- motor om het scherpstellingsmechanisme aan te drijven, waardoor de autofocus vloeiend, stil en bijna onmiddellijk gebeurt. De Scherpstelmodusschakelaar 9 is voorzien om eenvoudig te kiezen tussen autofocus (A) of manueel scherpstellen (M).

• Een nauwkeurigere belichtingsregeling is mogelijk wanneer deze gemonteerd is op een Nikon-camera met 3D-kleurenmatrixmeting, omdat de afstandgegevens van het onderwerp worden overgedragen van het objectief naar de camera.

• De superieure optische prestaties en de weergavekenmerken worden gemaximaliseerd door het gebruik van een asferisch objectiefelement. Daarnaast produceert het afgeronde diafragma een zachte en aangename beeldwaas in delen van het beeld waarop niet is scherpgesteld.

• Tot 2 Draadloze Speedlights op afstand SB-R200 kunnen worden bevestigd op de rand van het objectief. ■ Het objectief gebruiken Het objectief bevestigen op de camera Schakel de camera uit. Verwijder de achterste objectiefdop (fig. D). Breng de montage-index 6 op het objectief in een lijn met de montage-index op de camera en draai het objectief linksom totdat deze op de juiste plaats klikt. Zorg ervoor dat het objectief correct gericht is met de montage-index 6 bovenop het objectief. Verwijder de voorste objectiefdop (fig. C). Het objectief verwijderen van de camera Schakel de camera uit. Houd de objectiefontgrendeling op de camera ingedrukt terwijl u het objectief rechtsom draait.51

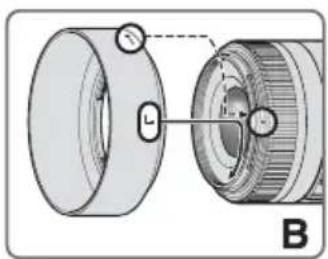

■ Gebruik van de zonnekap De zonnekap bevestigen Lijn de bevestigings-index voor zonnekap ( , een van beide indexen) 3 op de kap uit met de montage- index voor zonnekap 4 op het objectief en draai de kap tegen de klok in (wanneer u het objectief van het fototoestel van u wegricht) tot hij vastklikt (fig. B).

• Zorg ervoor dat de montage-index voor zonnekap wordt uitgelijnd met de instel-index voor zonnekap () 2.

• Als de zonnekap niet correct is bevestigd, kan er vignettering voorkomen.

• Om het vastmaken of verwijderen van de zonnekap te vergemakkelijken, neemt u deze aan de basis vast (bij de bevestigings-index voor zonnekap) in plaats van aan de buitenste rand.

• Om de zonnekap op te bergen, bevestigt u deze omgekeerd op het objectief. De zonnekap losmaken Houdt de zonnekap vast bij de basis (bij de bevestigings-index voor zonnekap) en draai rechtsom, gezien vanuit het standpunt wanneer u de camera vasthoudt met het objectief weg van u gericht, om los te maken. ■ Scherpstellen (fig. A) Stel de scherpstelfunctieschakelaar van de camera in overeenkomstig de volgende tabel. Raadpleeg de Gebruikshandleiding van de camera voor meer informatie over de scherpstelmodi van de camera. Autofocus handmatige aanpassing (M/A-stand) Stel de scherpstelmodusschakelaar 9 in op M/A. Autofocus is ingeschakeld, maar u kunt dit opheffen door de aparte scherpstelring 5 te draaien terwijl u de ontspanknop half ingedrukt houdt of door te drukken op de AF-ON-knop op fototoestellen die hiermee zijn uitgerust. Druk de ontspanknop of de AF-ON-knop opnieuw half in om de handmatige scherpstelling te annuleren en autofocus te hernemen. Camera’s scherpstelling stand Scherpstelstand van objectief M/A M

Handmatige scherpstelling (hulpverlichting is beschikbaar.)52

■ De diafragma instellen Gebruik het fototoestel om de instellingen van de diafragma aan te passen. ■ De ingebouwde flitser en vignettering

• De ingebouwde flitser kan niet worden gebruikt op afstanden van minder dan 0,6 m.

• Gebruik ter voorkoming van vignettering geen zonnekap.

• Vignetteren is het verduisteren van de hoeken rond een beeld, wat voorkomt wanneer het licht dat door de flitser wordt weergegeven, wordt belemmerd door de zonnekap of door het objectiefvat afhankelijk van de opname-afstand. ■ Onderhoud van het objectief

• Zorg ervoor dat de CPU-contacten 8 niet vuil of beschadigd worden.

• Als de rubberen pakking van de objectiefvatting 7 is beschadigd, moet u het objectief voor reparatie naar de dichtstbijzijnde door Nikon erkende servicedienst brengen.

• Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objectiefdoekje met ethanol (alcohol) of objectiefreiniger. Maak ronddraaiende bewegingen van het midden naar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt.

• Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen. Deze kunnen namelijk schade, brand of gezondheidsproblemen veroorzaken.

• NC-filters zijn beschikbaar om het voorste objectiefelement te beschermen. De zonnekap helpt ook om de voorkant van het objectief te beschermen.

• Wanneer u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als de achterste objectiefdoppen vast.

• Wanneer het objectief is geïnstalleerd op een fototoestel, mag u het fototoestel en het objectief niet optillen of vasthouden aan de zonnekap.

• Bewaar het objectief op een koele, droge plaats wanneer u deze gedurende een lange periode niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen tegen rechtstreeks zonlicht of chemicaliën zoals kamfer en naftaleen.

• Laat geen water op het objectief komen en laat het objectief niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.

• Bepaalde onderdelen van het objectief zijn vervaardigd uit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.53

• 52mm makkelijk te bevestigen voorste objectiefdop LC-52

• Achterste objectiefdop

• 52mm vastschroefbare filters ■ Specificaties Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving of verplichting vanwege de fabrikant. Type objectief: G-type AF-S DX NIKKOR-objectief met ingebouwde CPU en Nikon- bajonetvatting (speciaal ontworpen voor gebruik met Nikon digitale SLR—Nikon DX-formaat—camera's) Brandpuntsafstand: 35mm Maximaal diafragma: f/1,8 Objectiefconstructie: 8 elementen in 6 groepen (1 asferisch objectiefelement) Beeldhoek: 44º Afstandsinformatie: Doorgeven aan camerabody Scherpstelling: Rear Focusing-systeem (RF), autofocus met Silent Wave Motor; handmatig scherpstellen met aparte scherpstelring Kortste scherpstelafstand: 0,3 m vanaf filmvlak Aantal diafragmalamellen: 7 stuks (afgerond) Diafragma: Volledig automatisch Diafragmaschaal: f/1,8 tot f/22 Belichtingsmeting: Door middel van de volledige diafragmamethode Montageafmeting: 52 mm (P = 0,75 mm) Afmetingen: Circa 70 mm (diameter) × 52,5 mm (afstand van de objectiefvatting op de camera) Gewicht: Circa 200 g54
